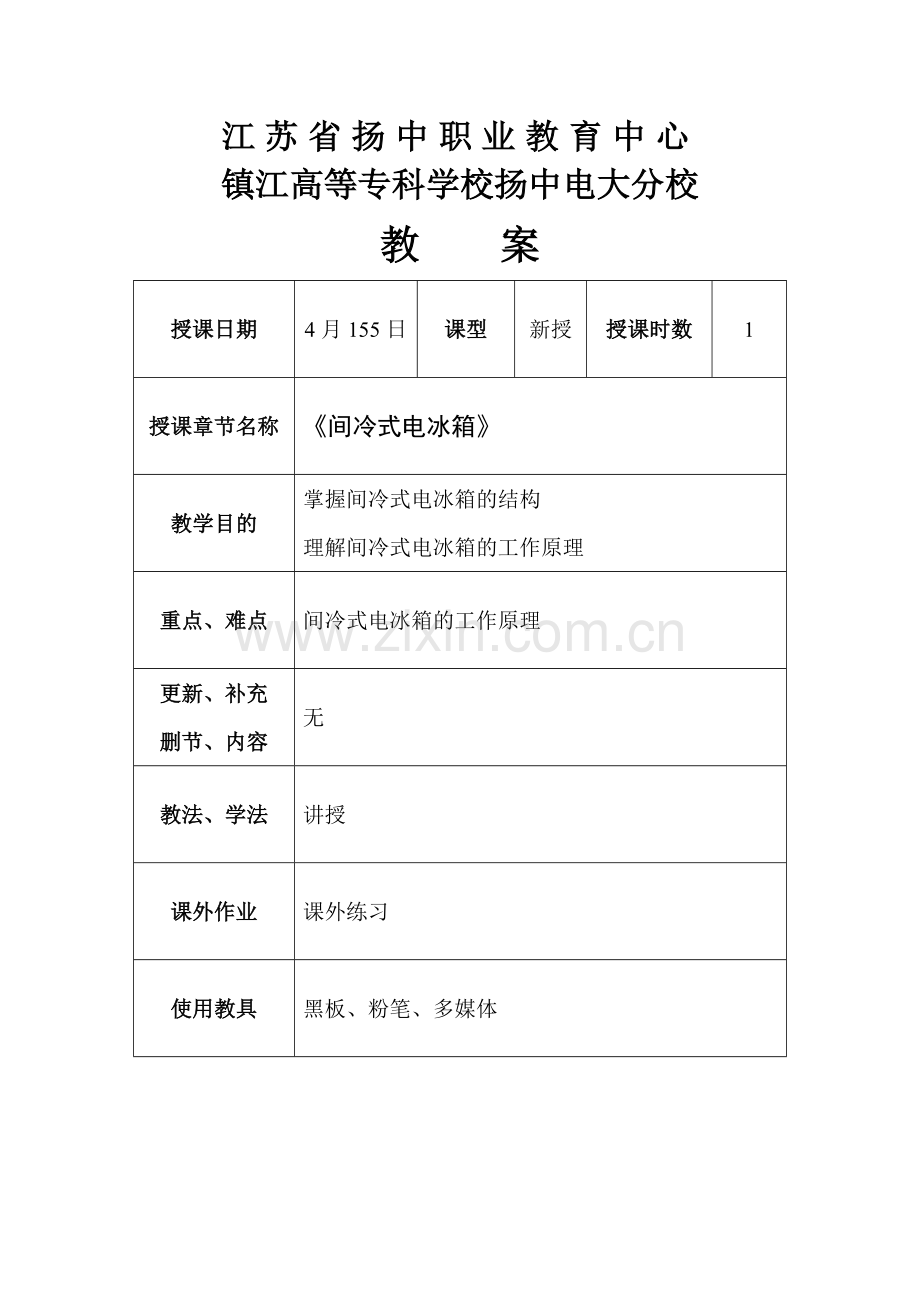

江苏省扬中职业教育中心
镇江高等专科学校扬中电大分校
教 案
授课日期
4月155日
课型
新授
授课时数
1
授课章节名称
《间冷式电冰箱》
教学目的
掌握间冷式电冰箱的结构
理解间冷式电冰箱的工作原理
重点、难点
间冷式电冰箱的工作原理
更新、补充
删节、内容
无
教法、学法
讲授
课外作业
课外练习
使用教具
黑板、粉笔、多媒体

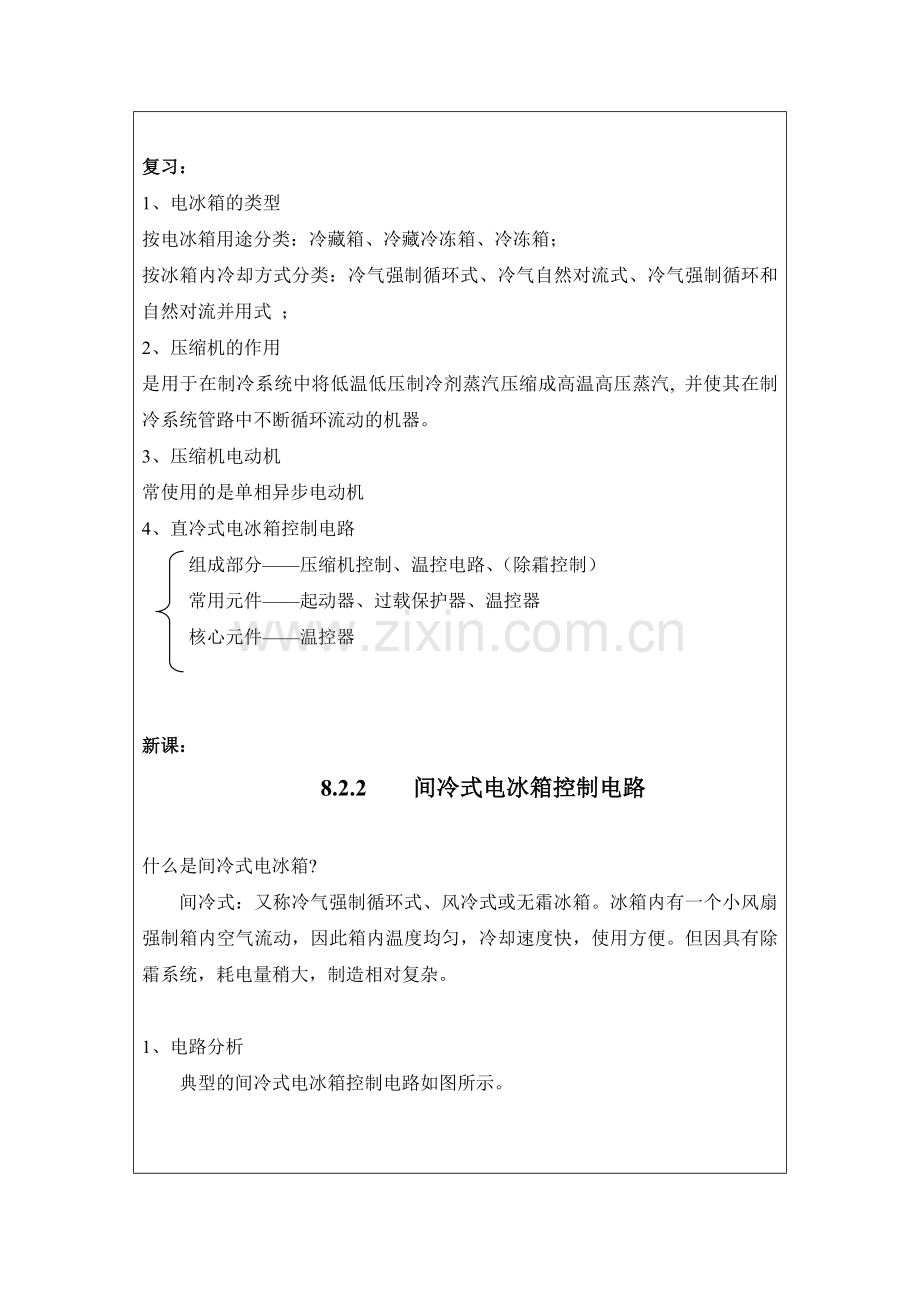

复习：
1、 电冰箱的类型
按电冰箱用途分类：冷藏箱、冷藏冷冻箱、冷冻箱；
按冰箱内冷却方式分类：冷气强制循环式、冷气自然对流式、冷气强制循环和自然对流并用式 ；
2、 压缩机的作用
是用于在制冷系统中将低温低压制冷剂蒸汽压缩成高温高压蒸汽, 并使其在制冷系统管路中不断循环流动的机器。
3、 压缩机电动机
常使用的是单相异步电动机
4、 直冷式电冰箱控制电路
组成部分——压缩机控制、温控电路、（除霜控制）
常用元件——起动器、过载保护器、温控器
核心元件——温控器

新课：
8.2.2 间冷式电冰箱控制电路

什么是间冷式电冰箱?
间冷式：又称冷气强制循环式、风冷式或无霜冰箱。冰箱内有一个小风扇强制箱内空气流动，因此箱内温度均匀，冷却速度快，使用方便。但因具有除霜系统，耗电量稍大，制造相对复杂。

1、电路分析
典型的间冷式电冰箱控制电路如图所示。

根据对直冷式电冰箱控制电路的学习，分析一下，间冷式电冰箱的电器控制可以分为哪几部分？
电路分为四部分：
（1）压缩机电动机控制和保护电路——由压缩机电动机、重锤式起动器、温控器、过载保护器构成；
（2）全自动除霜控制电路——由除霜定时器、除霜温控器、除霜加热器、温度保护器构成；
（3）加热防冻电路——由排水加热器构成；
（4）通风和照明电路——由风扇电动机 M1、箱内照明灯和门开关构成。
2、间冷式电冰箱控制电路使用的电器
（1）、除霜定时器
累积计算压缩机运转的时间，在压缩机运转一定时间后，自动断开压缩机电路，转换为除霜电路进行除霜。
（2）、除霜温控器
当蒸发器除霜温度升高时双金属片受热产生形变使触点断开，温度下降时双金属片冷却复位使触点闭合。
（3）、温度保护器
若除霜温控器失灵致使蒸发器温度上升至65~70℃时，超热熔断合金熔化从而切断电路。
（4）、除霜加热器
为封装在镀镍铜管中的电热器，电热丝功率为 120 W 左右。
（5）、风扇电动机
间冷式电冰箱的风扇电动机一般采用框式罩极式感应电动机，功率在6.5 W ~ 8 W，转速为 2 500 r/min。

小结：
1、间冷式电冰箱电气控制结构；
2、各部分的主要构成；
3、除霜控制电路的工作过程；
4、核心元件——温度控制器；

练一练：
1、电冰箱的电动机有 、 、 三种。
2、电冰箱控制电路中的控制器件有 、 、 和 。
3、化霜定时器电动机一定是同步电动机。（对/错）
4、如果间冷式电冰箱的风扇损坏，会出现什么问题？
