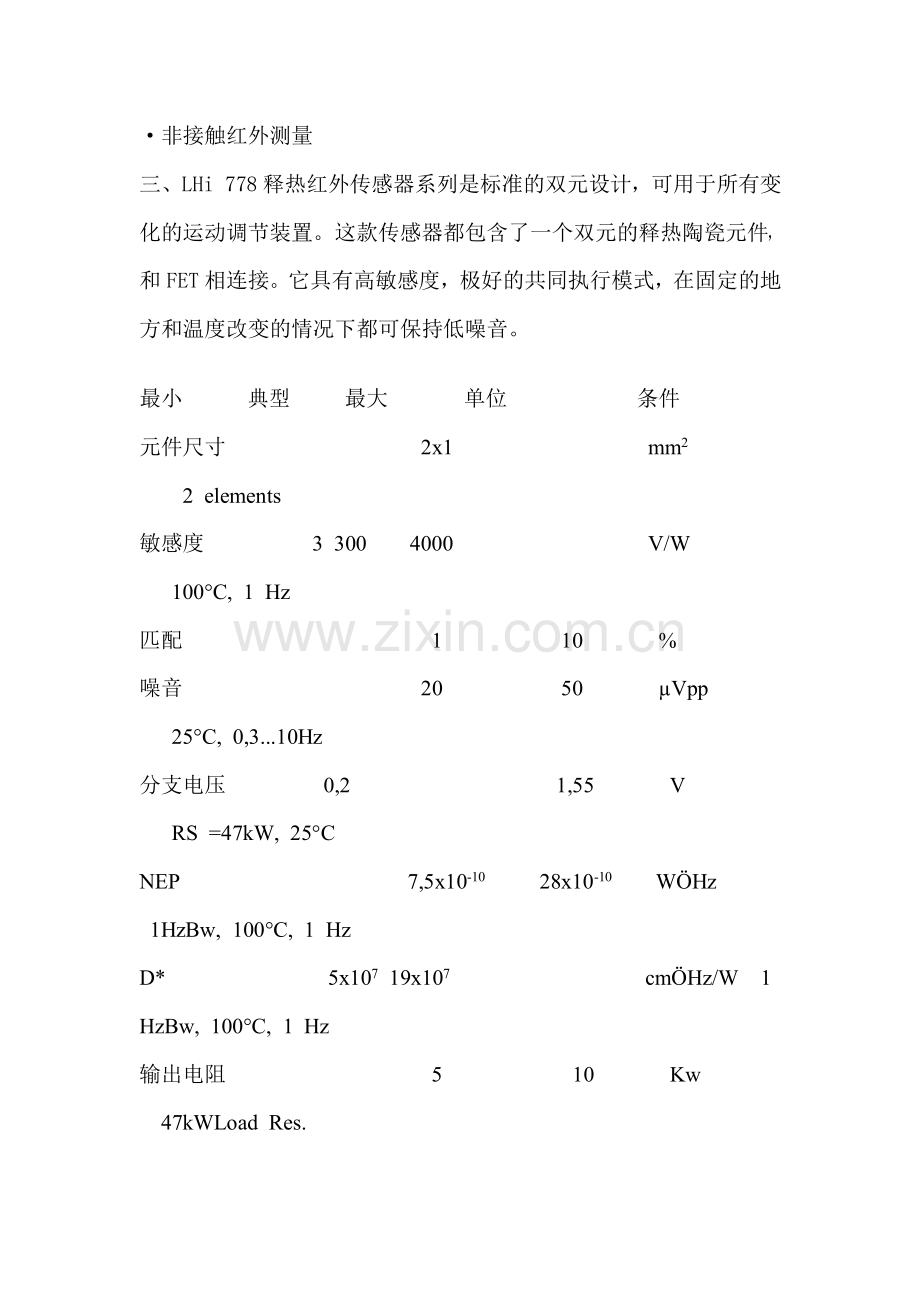

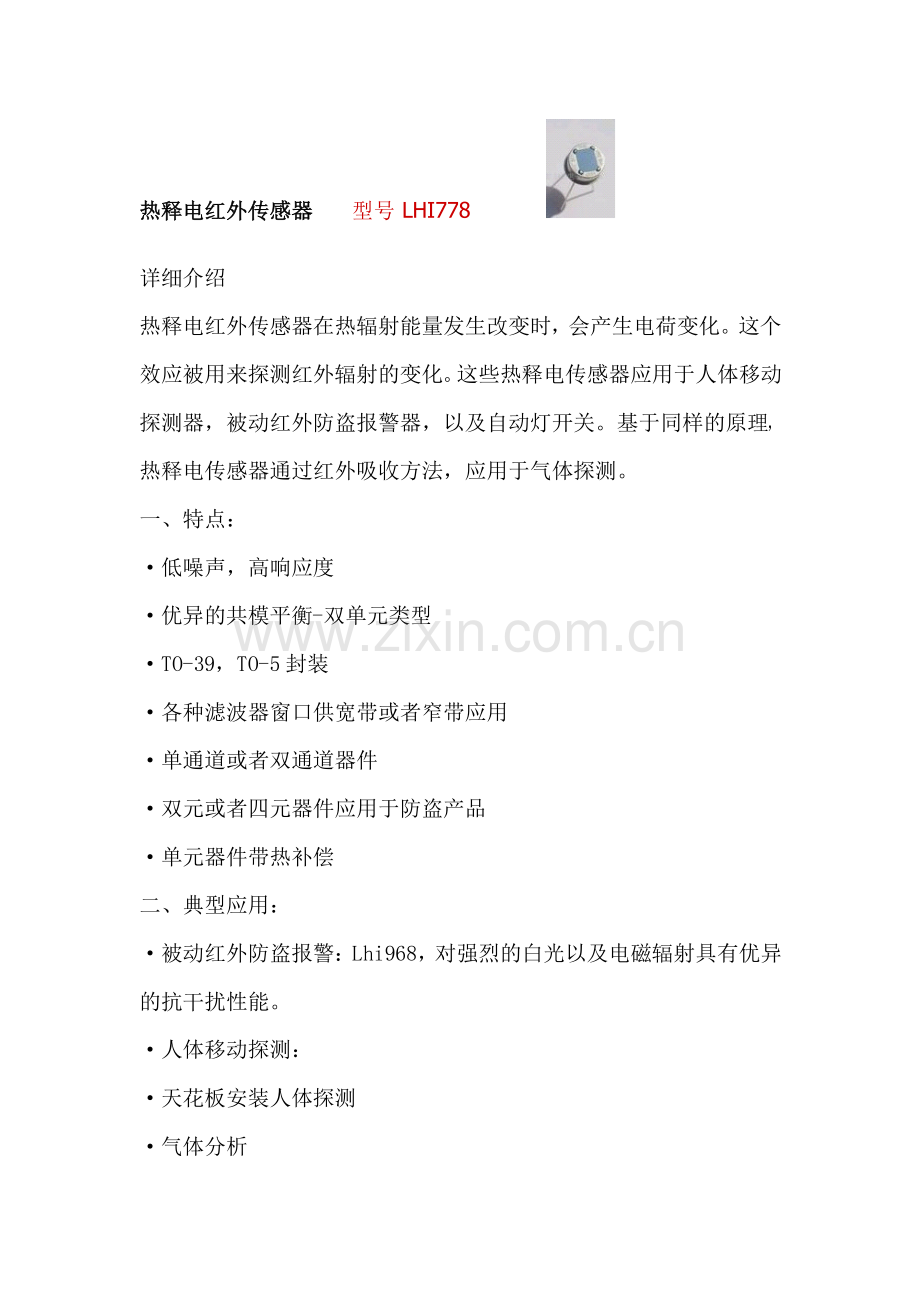

热释电红外传感器热释电红外传感器型号 LHI778详细介绍热释电红外传感器在热辐射能量发生改变时，会产生电荷变化。这个效应被用来探测红外辐射的变化。这些热释电传感器应用于人体移动探测器，被动红外防盗报警器，以及自动灯开关。基于同样的原理，热释电传感器通过红外吸收方法，应用于气体探测。一、特点：低噪声，高响应度优异的共模平衡-双单元类型TO-39，TO-5 封装各种滤波器窗口供宽带或者窄带应用单通道或者双通道器件双元或者四元器件应用于防盗产品单元器件带热补偿二、典型应用：被动红外防盗报警：Lhi968，对强烈的白光以及电磁辐射具有优异的抗干扰性能。人体移动探测：天花板安装人体探测气体分析非接触红外测量三、LHi 778 释热红外传感器系列是标准的双元设计，可用于所有变化的运动调节装置。这款传感器都包含了一个双元的释热陶瓷元件，和 FET 相连接。它具有高敏感度，极好的共同执行模式，在固定的地方和温度改变的情况下都可保持低噪音。最小典型最大单位条件元件尺寸2x1mm22 elements敏感度3 3004000V/W100C,1 Hz匹配110%噪音2050Vpp25C,0,3.10Hz分支电压0,21,55VRS=47kW,25CNEP7,5x10-1028x10-10WHz1HzBw,100C,1 HzD*5x10719x107cmHz/W1HzBw,100C,1 Hz输出电阻510Kw47kWLoad Res.工作电压215VRS=47kW,25C工作温度-4085C储存温度-4085C人体红外传感器人体红外传感器 RE200B(RE200B(RE200B(RE200B(进口原装进口原装)热释电红外传感器热释电红外传感器产品说明：产品说明：型号型号RE200BRE200B双元热释电红外传感器双元热释电红外传感器(全新进口原装货全新进口原装货)(应用于感应开关应用于感应开关,红外探测器红外探测器,感应水龙头感应水龙头,感应灯等感应灯等)灵敏元面积 2.01.0mm2基片材料 硅基片厚度 0.5mm工作波长 7-14m平均透过率 75%输出信号 2.5V(420k 黑体 1Hz 调制频率 0.3-3.0Hz 带宽 72.5db 增益)噪声 200mV(mVp-p)(25)平衡度 20%工作电压 2.2-15V工作电流 8.5-24A(VD=10V,Rs=47k,25)源极电压 0.4-1.1V(VD=10V,Rs=47k,25)工作温度-20-+70保存温度-35-+80视场 139126说明 该传感器采用热释电材料极化随温度变化的特性探测红外辐射，采用双灵敏元互补方法抑制温度变化产生的干扰，提高了传感器的工作稳定性。使用 1、上述特性指标是在源极电阻 R2=47K条件下测定的，用户使用传感器时，可根据自己的需要调整 R2 的大小。2、注意灵敏元的位置及视场大小，以便得到最佳光学设计。3、所有电压信号的测量都是采用峰一峰值定标。平衡度 B 中的 EA和 EB 分别表示两个灵敏元的电压输出信号的峰一峰值。4、使用传感时，管脚的弯曲或焊接部位应离开管脚基部 4mm 以上。5、使用传感器前，应先参考说明书，尤其要防止接错管脚
