外幕墙设计任务书.doc

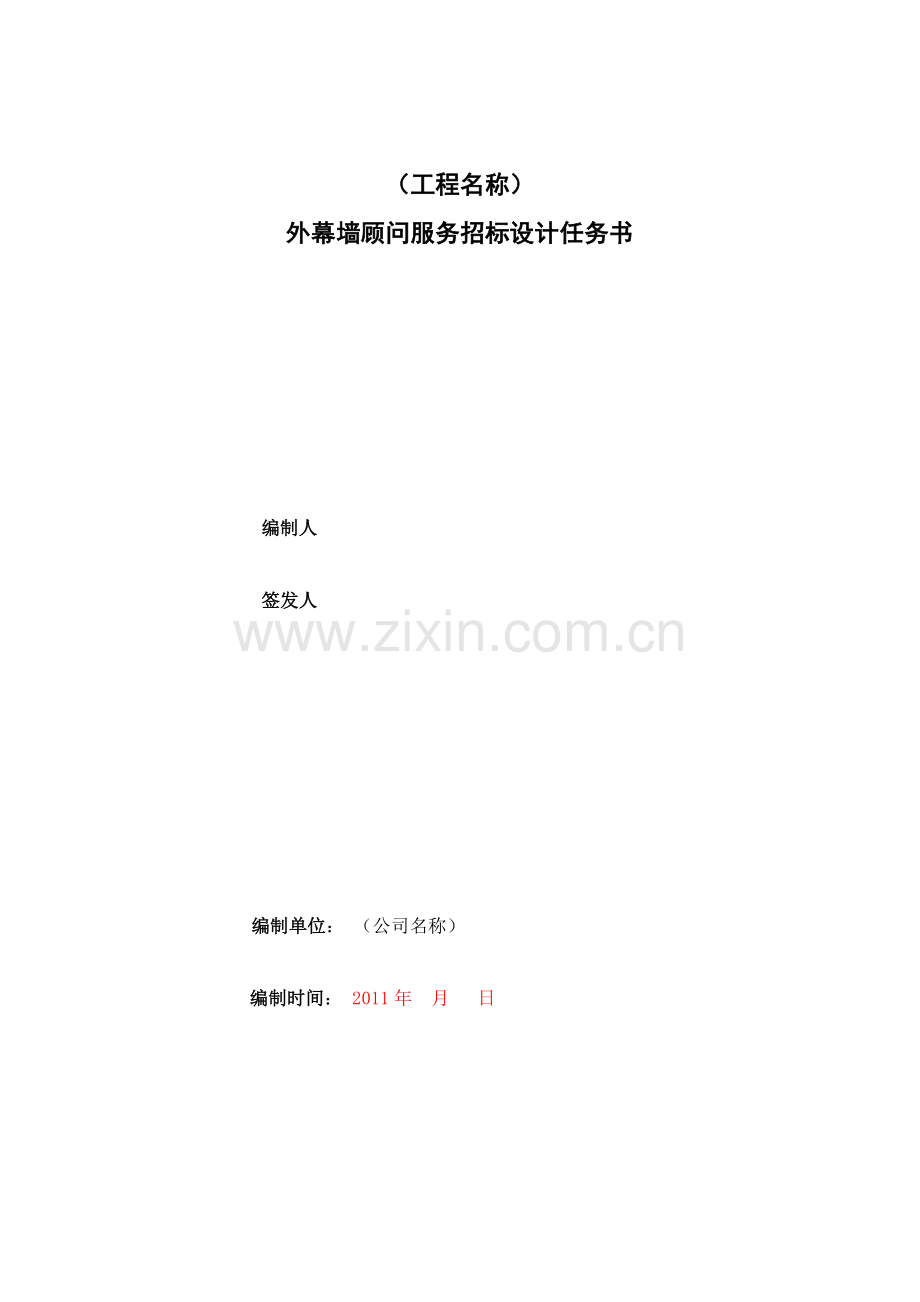

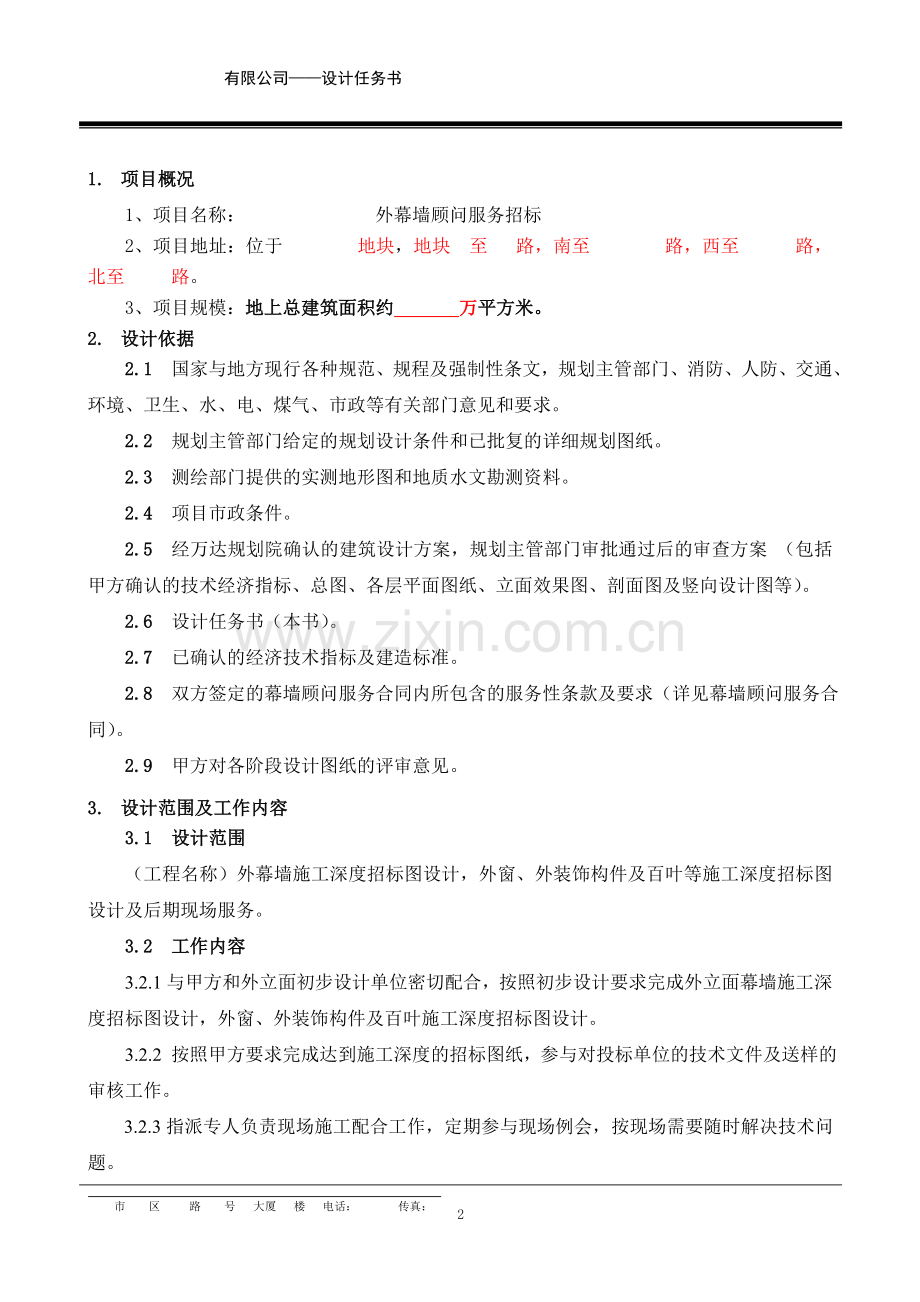

有限公司设计任务书（工程名称）外幕墙顾问服务招标设计任务书编制人签发人 编制单位： （公司名称）编制时间： 2011年 月 日1. 项目概况1、项目名称： 外幕墙顾问服务招标2、项目地址：位于 地块，地块 至 路，南至 路，西至 路，北至 路。3、项目规模：地上总建筑面积约 万平方米。2. 设计依据2.1 国家与地方现行各种规范、规程及强制性条文，规划主管部门、消防、人防、交通、环境、卫生、水、电、煤气、市政等有关部门意见和要求。2.2 规划主管部门给定的规划设计条件和已批复的详细规划图纸。2.3 测绘部门提供的实测地形图和地质水文勘测资料。2.4 项目市政条件。2.5 经万达规划院确认的建筑设计方案，规划主管部门审批通过后的审查方案 （包括甲方确认的技术经济指标、总图、各层平面图纸、立面效果图、剖面图及竖向设计图等）。2.6 设计任务书（本书）。2.7 已确认的经济技术指标及建造标准。2.8 双方签定的幕墙顾问服务合同内所包含的服务性条款及要求（详见幕墙顾问服务合同）。2.9 甲方对各阶段设计图纸的评审意见。3. 设计范围及工作内容3.1 设计范围（工程名称）外幕墙施工深度招标图设计，外窗、外装饰构件及百叶等施工深度招标图设计及后期现场服务。3.2 工作内容3.2.1与甲方和外立面初步设计单位密切配合，按照初步设计要求完成外立面幕墙施工深度招标图设计，外窗、外装饰构件及百叶施工深度招标图设计。3.2.2 按照甲方要求完成达到施工深度的招标图纸，参与对投标单位的技术文件及送样的审核工作。 3.2.3指派专人负责现场施工配合工作，定期参与现场例会，按现场需要随时解决技术问题。4. 设计要求4.1 设计技术要求 本工程外幕墙面的成本控制根据甲方的成本控制要求，进行外幕墙招标图（达到施工图深度的90%）设计，达到甲方的要求。乙方须结合幕墙招标图设计进行工程量清单编制和单项工程材料清单编制，并提供相应的设计预算书。4.1.1 玻璃幕墙1. 铝合金龙骨明框（或隐框）玻璃幕墙。2. 玻璃采用镀膜（或Low-E及丝网印刷）中空玻璃。3. 铝合金型材室外可视面应进行氟碳喷涂处理，室内可视面应进行粉末喷涂处理，非可视面应进行阳极氧化处理。4. 玻璃幕墙层间玻璃部位根据建筑师要求可采用单层玻璃或中空玻璃，内衬3mm厚深灰色铝塑板。5. 玻璃幕墙外露墙体、柱、梁须做装饰处理，不得低于水泥砂浆找平涂刷外墙涂料的档次。4.1.2 铝板幕墙1. 镀锌钢龙骨（或铝合金龙骨）铝板幕墙。2. 铝板须经氟碳喷涂处理，铝单板厚度为2.53mm，铝塑板厚度为4mm，内外铝皮厚度不低于50丝。3. 铝板幕墙板缝密封胶颜色须与铝板颜色相协调。4. 铝板幕墙后部为有使用功能的空间时，须在内侧做装饰性封闭，材料选用铝塑板、石膏板、水泥压力板等。4.1.3 石材幕墙1. 采用镀锌钢龙骨支撑的干挂花岗岩幕墙。使用铝型材挂件对，可拆卸式（即每一块石材都可单独拆卸而不影响其他板块）。2. 石材厚度2530mm，产品等级为优等品。吸水率应小于0.8%。3. 对于面积大于1平方米的石材增设4个扣件挂接。4. 所有石材的各表面应进行防护剂处理。4.1.4 首层玻璃及橱窗1. 钢铝框支撑明框结构或纯玻璃结构。2. 玻璃采用透明钢化玻璃。3. 玻璃门采用不锈钢有框弹簧门或无框地弹门。4.1.5 广告位1. 内打灯广告位采用铝单板包边带镀锌钢板背板的结构，铝单板包边为2.5mm厚氟碳喷涂铝单板，内衬板采用镀锌钢板厚度为1.2mm，灯箱净空不小于250mm。2. 外打灯广告位与周边幕墙做好封闭，采用全镀锌钢板面层，广告布张拉构件须暗藏，须考虑照明灯具荷载及安装构造。4.1.6 店招及LOGO字1. 幕墙须为设于其表面的店招预留安装条件并考虑相应荷载。2. 幕墙须为设于其表面的LOGO字及设于幕墙檐口上方的无结构支撑的LOGO字预留安装条件并考虑相应荷载。4.1.7 百叶铝合金百叶，铝合金表面应进行氟碳喷涂处理。在外百叶窗内部设隐蔽式不锈钢防鸟网，假百叶窗后需采用4mm厚铝塑板封闭加保温棉。防鸟网网目为25mmx25mm，须涂成甲方指定的颜色。4.1.8 外窗1. 铝合金断桥隔热窗型材，铝合金室外可视面应进行氟碳喷涂处理，室内可视面应进行粉末喷涂处理。2. 玻璃选用不低于5mm9A5mm的中空玻璃。3. 开启窗应可以用手全部打开。全部打开时，应打开至规范要求的最大位置处。应有一个特殊装置可以固定住全风荷载状态下的开启窗。开启窗应使用优质五金配件，应使用304级（含）以上的不锈钢材料。4.1.9 其他立面设计元素对于以上未列出的立面设计元素，须提供详细的材料技术要求，构造设计等，保证工程实施达到设计效果。4.2 材料技术要求4.2.1 防火材料1. 幕墙与楼板、隔墙处的缝隙均应做防火处理，幕墙防火岩棉与混凝土楼层板之间的缝隙必须使用工程所在地消防部门或其他有关机构所规定的耐火材料填塞。2. 采用不小于100mm厚的防火材料，用1.5mm厚镀锌钢板全长承托，并为全长封隔，确保防火时效1h。4.2.2 保温材料1. 幕墙与楼板、隔墙处的缝隙均应做保温处理，窗间玻璃及不透光玻璃保温处理需达到规定的K值要求。保温棉要求配上铝箔背封，保温棉选用USG、欧文斯科宁或同级产品，厚度不小于50mm。2. 室外可视处玻璃内侧的保温棉的背板外面应喷涂成甲方确定的颜色。3. 所有保温棉应与框架可靠固定。4. 保温棉与铝框间应密封，以防止在玻璃及隔热层之间出现凝结。4.2.3 幕墙的内部盖板每层窗台、窗边及天花板横梁均需配置内部盖板。这些盖板应表面一致，接缝细小，窗台盖板应能承受人站立时的重量。4.2.4 密封胶条幕墙密封胶条应选用性能良好的三元乙丙胶条，最低极限使用温度为-50，颜色以甲方确定的颜色为准。4.2.5 铝合金型材1 本工程铝合金型材选用符合合同要求的国产优质铝材，铝型材尺寸偏差达到高精度要求。2 铝合金型材室外可视面采用氟碳喷涂处理，其他表面可采用粉末喷涂或阳极氧化处理，颜色以甲方确定为准。4.2.6 钢结构1 如无特别说明，钢材采用Q235B。2 所有提供的钢结构件应有设计寿命为20年以上的保护涂层系统。涂层应全部覆盖钢结构件表面，外露面的边缘及现场焊接部分应涂有获得批准的现场用涂层系统。详图应交建筑设计单位批准。3 所有钢结构构件须进行热浸电镀处理，镀锌层膜厚不少于85微米。4 玻璃幕墙所选用的所有铝制、钢制的零部件，除具有相应的强度外，均应进行其功能位置相宜的防护防腐处理，以防止电化。5 铝型材与钢材结合部位均设有绝缘胶垫，以防止不同金属间发生电化腐蚀，消除型材变形引起的碰撞或微幅振动产生的噪声。4.2.7 不锈钢用于结构及所有外露不锈钢工程的不锈钢应为316级产品，不得使用304级不锈钢。4.2.8 硅酮胶1 耐候硅酮密封胶必须为中性固化胶，并须符合以下性能要求：项 目技术指标密 度1.50.1g/cm3挤 出 性80L/min适用时间3h表干时间6h完全固化时间14d下垂度（N型）0mm低温柔度-30邵氏硬度26极限拉伸强度1.4MPa撕裂强度3.8N/mm定伸黏结性（定伸160%）黏结和内聚破环面积5%热水循环后定伸黏结性（定伸160%）黏结和内聚破环面积5%水、紫外光照射后定伸黏结性（定伸160%）黏结和内聚破环面积5%2 硅酮结构密封胶必须符合以下性能要求：项 目技术指标邵氏硬度3435度极限黏结拉伸强度0.7N/mm2延伸率（哑铃型）100%黏结破环（H型试件）不允许内聚力（母材）破环率100%剥离强度（与玻璃、铝）5.68.7N/mm（单组份）撕裂强度（B模）4.7N/mm抗臭氧及紫外线拉伸强度不变耐热性150热失重10%流淌性2.5mm完全固化后的变位承受能力12.5%50%5. 设计成果要求5.1 设计说明。5.2 平面图、展开立面图、剖面图。5.3 索引图。 5.4 石材、门窗、幕墙、采光天棚及观光电梯大样图。5.5 节点图。5.6 提供材料品牌和材料用量清单。5.7 外立面招标图设计概算书。5.8 节能计算书。5.9 外立面主要材料设计封样。5.10 材料与设计须一一对应。5.11 如有特殊材料搭配组合应提供组合封样。5.12 其他5.12.1 乙方须提供12份A3图册设计成果以及甲乙双方认为必要的大图给甲方。5.12.2 须提供所有外立面设计图及电子版光盘一套。电子文件格式要求：设计图采用CAD2004版（含）以下的DWG文件；不接受不可编辑的CAD文件或PDF文件等。6. 设计深度要求（一） 幕墙工程招标图纸内容要求幕墙工程招标图纸一般应包括封面、目录、设计说明、材料明细表、立面图、平面图、局部大样图、节点图、埋件图以及开模图等。各部分图纸内容应统一、完善，立面图、平面图与大样图、节点图等图纸的表述要一致，前后对应。（二） 幕墙工程招标图纸编号要求幕墙工程招标图纸除封面外，应按照图纸内容的分类进行编号，各类别编号应统一连续。（三） 封面和目录设计深度要求1、封面应包括工程名称、出图日期、公司名称、主要内容等。2、目录应按全部图纸的种类划分大项，在大项下按图纸编号、名称等顺序排列，图纸页数应连续编码。（四） 设计说明设计深度要求至少应包括幕墙工程概况、设计依据、主要幕墙形式说明、幕墙结构及构造要点说明、物理性能、建筑设计、材料选择、加工与施工要求及一般说明九个部分。1、幕墙工程概况应包括幕墙工程名称、建设地点、业主和建筑师及建筑总承包单位和建设监理单位全称、建筑物总高度、层数、标准层高、总面积、主体结构形式、地面粗糙类别、建筑物耐火等级、抗震设计烈度、幕墙工程概述等。2、设计依据应列举幕墙工程所参照和引用的国家及地方颁布的规范及规程、法令以及行业标准文件包括工程招标和答疑文件等。3、主要幕墙形式说明应对幕墙工程所采用的主要幕墙形式进行简要说明，包括但不限于对主要幕墙形式的分布部位和位置、结构体系、龙骨和面板材质与规格等、节点做法、主要特点等的简要说明。4、幕墙结构及构造要点说明应对幕墙工程的主体结构体系、荷载组合、传力途径、预埋件等进行详细说明，应表明工程设计构造形式和连接节点具有的安全性、先进性和经济性，以及立面分格和幕墙的构造厚度等。5、物理性能应明确幕墙工程的设计风压变形性能、空气渗透性能、雨水渗漏性能、平面内变形性能；隔声性能、保温性能、耐撞击性能以及光学性能等。6、建筑设计主要包括幕墙工程的防雷构造设计、防火构造设计、抗震设计、耐腐蚀设计、绿色环保和节能设计等。7、材料选择表明用于幕墙工程的主要材料的使用部位、材质、规格、产地要求（如有）、主要性能指标等。一般应包括铝合金型材、钢制件、玻璃、金属板、石材及其它板材、胶类、密封胶条、五金配件及其它附件等，应对幕墙工程所用的主要材料进行有针对性的说明和描述。其中特别强调以下内容：1）铝合金型材、钢制件、金属板、石材等需特别明确材质和表面处理要求。2）玻璃需特别明确原片、钢化、夹胶、中空层、镀膜等主要性能指标，对原片颜色、玻璃均质处理、夹胶胶片、中空层的构造和填充、镀膜的类型及镀膜面的位置等要重点予以说明。3）胶类包括硅酮耐候胶和结构胶等，需特别明确区分中性或酸性、单组份或双组分等要求。4）密封胶条需特别明确材质，区分三元乙丙、氯丁橡胶、硅橡胶等具体要求。5）五金配件需特别明确材质、开启方式、规格等指标，如应区分不锈钢304和316的材质要求，说明开启五金的铰链、风撑、多点锁系统具体配置、地弹簧的承重要求等。8、加工及施工要求应说明对构件加工精度的要求、与土建设计施工的配合要求、与电气设计施工的配合要求、对幕墙施工的要求包括施工精度要求等。9、一般说明包括对清洗设备（如有）及设计资料的一般说明。（五） 材料明细表设计深度要求材料明细表应表示出该工程所用的所有材料，包括铝型材、玻璃、铝板、石材、钢板、钢型材、钢加工件、密封胶、胶条、保温防火材料、五金件、螺栓螺钉及其他辅材等。铝型材须说明各种材料所有的部位，表面处理、颜色要求、材质要求、线密度和断面形式等。玻璃须说明各种材料所有的部位和主要说明，比如玻璃的厚度、颜色、镀膜处理等。铝板、石材、钢板、钢型材及钢加工件等须说明各种材料所有的部位、表面处理、颜色、规格要求等。其他幕墙材料须说明所有的部位和规格、参数等。（六） 平面图设计深度要求幕墙工程平面图应表示出主体结构、平面分格、立柱位置、面板等设计内容。1、结构平面幕墙平面图必须以建筑结构平面图为基准进行绘制，应准确表示出幕墙附近的主体结构，包括结构柱、构造柱、剪力墙、填充墙、主体结构边梁，其中柱、剪力墙及填充墙应区分明确，首层的有橱窗位置应将橱窗内墙和门表示清楚。应绘制足够的墙身大样图，在墙身大样图上应准确表示出主体结构边梁、填充墙及圈梁，并作控制性标注。2、不同幕墙总类的表达幕墙平面图应准确表示出立柱的位置及幕墙面板，面板的接缝应予以定位表示，全玻幕墙应表示出玻璃肋。可以看到的装饰面应用图例填充，有装饰条的幕墙应表示清楚装饰条距面板的距离，雨篷应在平面图上表示出来，有吊顶时，应将吊顶平面图表示清楚，如有灯具也应表示。3、标注幕墙平面图中应标出面板的分格、幕墙厚度尺寸及幕墙种类的分界线，尺寸标注必须跟相邻轴线有关系，所有的标注必须字高大小一样，字高2.5mm，等比例缩放。索引大样时应明确标注大样的范围和索引号。4、幕墙平面图绘制比例应合理，不能超过1：300，必要时应分段绘制，比例要求必须遵循建筑制图标准。5、幕墙平面图剖切位置应在窗高中部，图中应表示出开启扇及门的位置，表示出门窗编号及幕墙编号。6、幕墙平面图中应将室内部分表达完整，特别是与幕墙紧邻、相关的隔墙以及临近幕墙的房间名称。7、图纸图框上应有图纸名称、图纸编号、比例、索引位置、页码等，必要时可以表示设计要求等。（七） 立面图设计深度要求幕墙立面图应完善表达出建筑幕墙立面设计效果、幕墙材料及所在位置、分格等。1、幕墙立面图中应准确表示出立面分格、凹凸转折关系及窗洞位置。有凹凸或转折关系时，应采用粗线明确表示。遮挡部分必须采用展开图表示，斜面幕墙或弧面幕墙可以采用展开图表示等。2、幕墙立面图中应对不同材料和结构形式的幕墙进行不同的填充表示，图中幕墙工程材料超过一种时，应用不同的填充图案表示，并有图例说明。3、立面图的竖向标注应包括楼层标高标注、楼层号标注、竖向板块分格尺寸标注、层高标注、建筑总高标注等，需要时应对局部标高进行标注，尺寸标注必须跟相应的楼层标高有关系，所有的标注必须字高大小一样，字高2.5mm，等比例缩放。4、幕墙立面图绘制比例应合理，不能超过1：300，必要时应分段绘制，比例要求必须遵循建筑制图标准。5、幕墙立面图中应表示出幕墙开启扇的开启方式，出入口门的类型，雨篷的位置、类型及拉杆的位置高度等。6、幕墙立面图中大的平面转折部位应标注转折角度。7、若有女儿墙挡住部分幕墙立面，应采用虚线表示被挡住立面的轮廓及分格。8、索引大样时应明确标注大样索引图的范围和索引号。如果有方向区分时，应表示出方向。9、图纸图框上应有图纸名称、图纸编号、比例、索引位置、页码等，必要时可以表示设计要求等。（八） 大样图设计深度要求不同类型的幕墙包括面板材料、结构形式和做法不同的幕墙，以及幕墙立面或平面比较复杂的部位，均应绘制大样图，比如大商业和底商等必要时全部做相交连续的局部大样图。1、大样图应标明索引自立面或平面图纸的编号。2、大样图绘制顺序应先设计主要大样，后设计次要大样。3、大样图的设计内容至少应包括立面大样图、平面大样图（横剖）和墙身大样图（竖剖），每种不同的位置应要有相应的横剖和竖剖。4、大样图应采取合适的比例，不能超过1：100，主要大样图比例不能超过1：50，必要时将局部立面大样图、横剖和竖剖相应的分成三张图布置，比例要求必须遵循建筑制图标准，保证图纸表达清楚。5、大样图中应索引详细的节点图，将各部位的不同做法反映清楚，包括所有的收边收口节点、有墙体部分的幕墙处理、女儿墙处理节点、踢脚收口节点等。6、大样图中应用填充的方式区分不同的材料，除胶缝可用单线条简单表示外，其余应按节点设计的实际情况表达清楚。7、平面大样图应对面层的平面分格、立柱的位置及横梁与立柱的连接、防火保温做法等有清楚的表达，并与节点设计保持一致。8、立面大样图和平面大样图均应表示出幕墙开启扇的开启方式及出入口门的形式等。9、墙身大样图应对面材的立面分格、横梁的位置及与立柱的连接、防火保温做法等有清楚的表达，并与节点设计保持一致。10、局部立面大样图的竖向标注和竖剖大样图应包括楼层标高标注、楼层号标注、竖向板块分格尺寸标注、层高标注等，尺寸标注必须跟相应的楼层标高有关系；局部立面大样图的横向标注和横剖大样图应包括幕墙板块的横向分格、幕墙厚度尺寸及幕墙种类的分界线，尺寸标注必须跟相邻轴线有关系，所有的标注必须字高大小一样，字高2.5mm，等比例缩放。11、图纸图框上应有图纸名称、图纸编号、比例、索引位置、页码等，必要时可以表示设计要求等。（九） 节点图设计深度要求幕墙工程节点图应能清楚表现整个幕墙的材料及构造做法，对节点做法表达应完整清晰。节点图应清晰准确的反映幕墙的具体做法和全部材料，幕墙承包范围内的材料均须在节点图内进行表现并准确的进行标注，在节点图上出现的不在幕墙承包范围内的材料，亦须明确标注为非承包项或以其它方式进行区分。1、节点图应至少包括但不限于以下内容：1）标准节点，包括标准横剖节点和标准纵剖节点。2）纵剖节点，包括窗间墙纵剖节点、封顶纵剖节点、封底纵剖节点。3）横剖节点，包括封边横剖节点，转角横剖节点。4）立柱安装节点。5）横梁安装节点。6）功能节点，包括防雷、防火、防水、连接节点等。6）开启扇五金配件装配图。7）开模图。2、节点图中应标明索引图纸的编号。节点图可以从大样图中索引，也可从其它节点图中索引，均应标注清楚，节点图应采取合适的比例，不能超过1：6，标准节点比例应按1：1表示。3、节点图绘制顺序应先绘制主要节点（包括标准节点、功能节点、安装节点、主要交接节点、梁间节点及女儿墙收口节点、踢脚收口节点等），后绘制辅助节点及收边节点。在设计主要节点时应注意考虑与辅助节点和收边节点的配合，尽量减少对辅助节点和收边节点的特殊处理。4、节点图应表达清楚，标注详细，表达完整的设计思想，主要节点的应将所有的要求尺寸标注清楚，所有用的材料名称须标注清楚。5、对幕墙的主要部分要进行详细设计，对墙角区和墙面区分开设计，不同楼层标高分开设计，确保节点做法安全、经济。6、应根据制图规范及三视图的原理，对节点图中的参考投影线及投影面进行合理表达。7、节点图中无法表示或标注清楚的部位应绘制放大节点图。8、图纸图框上应有图纸名称、图纸编号、比例、索引位置、页码等，必要时可以表示设计要求等。（十） 埋件图设计深度要求幕墙工程埋件图一般采用平面图方式表达，也可根据需要设计成立面图，比如主体结构立面上有布置了埋件的斜梁，则应绘制埋件立面图以准确表示埋件的定位。1、埋件平面图应以幕墙平面图为基准，根据节点设计及结构设计，将幕墙埋件的实际平面位置表示清楚，标注埋件的施工定位尺寸，定位尺寸一般包括中心线间距及与相邻轴线的距离等。2、应在埋件平面图的基础上绘制埋件剖面图，清楚表示各部位埋件的不同配置。剖面图上应表示埋件的施工定位尺寸、楼层标高、楼层名称、相关的轴线及其编号，以及与埋件有关的技术要求。3、对不同的埋件，应绘制埋件加工图，标注详细，技术要求明确。4、所有的楼层均须有相应的埋件平面图，应全面反映幕墙工程主体结构上埋件的配置和定位情况。5、应注意区分不同类型埋件，如板式埋件和槽式埋件等的埋设范围。（十一） 开模图设计深度要求当幕墙工程中铝合金型材、胶条等存在需要新开模具的情况时，应对新开模的铝型材、胶条等绘制开模图，开模图属于节点图的一种。1、开模图应进行编号，主要的铝型材或胶条编号在前，互相配合、关联的型材或胶条应连续编号。2、开模图上应详细标注铝型材或胶条的细部尺寸、材质和表面处理等具体指标。7. 其他7.1前期阶段应配合立面初步设计单位对幕墙设计图纸进行初步成本概算。7.2在立面初步设计单位指导下，保证幕墙招标图达到立面方案及初步设计的要求。7.3与夜景照明设计单位，土建设计单位，广告标识设计单位等进行技术对接和设计配合。7.4配合甲方确定建筑外立面所用材料、色彩及样板。7.5工程现场服务：对立面幕墙材料上墙挂设、最终材料封样予以现场技术指导；对幕墙施工进行全过程监控和服务，提供技术支持并控制立面效果。市 区 路 号 大厦 楼 电话： 传真： 14
