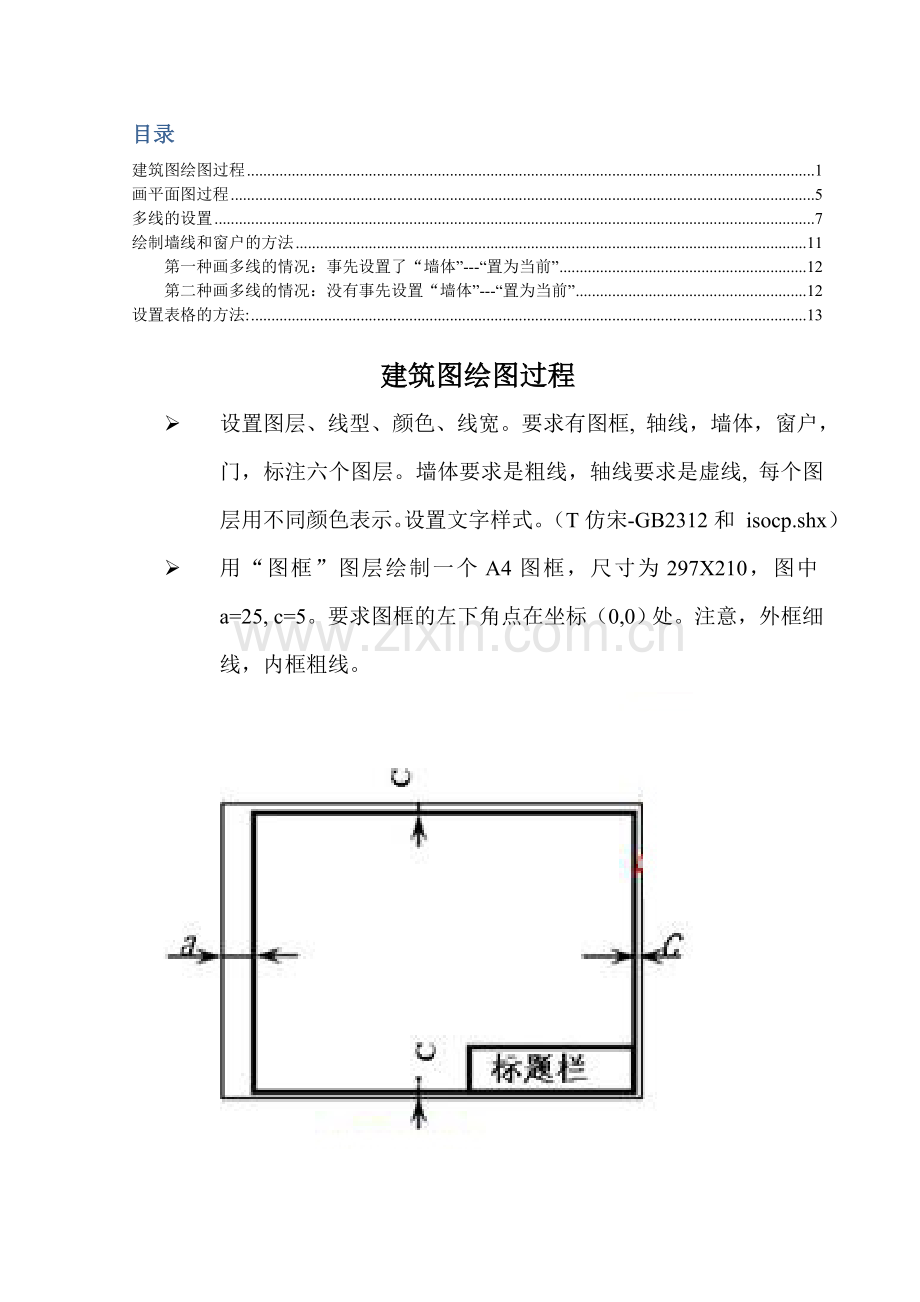

建筑图绘图过程
Ø 设置图层、线型、颜色、线宽。要求有图框, 轴线，墙体，窗户，门，标注六个图层。墙体要求是粗线，轴线要求是虚线, 每个图层用不同颜色表示。设置文字样式。（T仿宋-GB2312和 isocp.shx）
Ø 用“图框”图层绘制一个A4图框，尺寸为297X210，图中a=25, c=5。要求图框的左下角点在坐标（0,0）处。注意，外框细线，内框粗线。

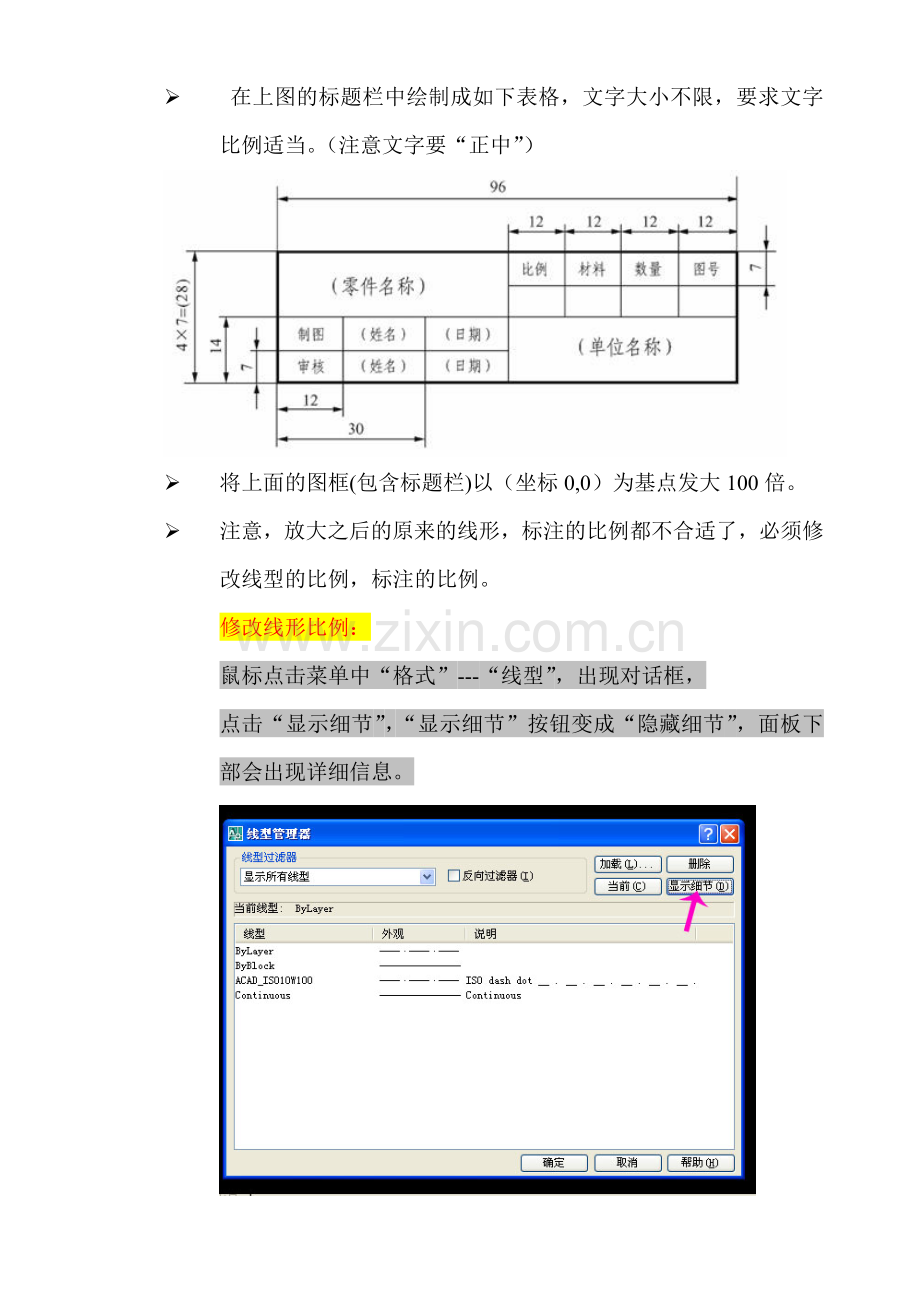

Ø 在上图的标题栏中绘制成如下表格，文字大小不限，要求文字比例适当。（注意文字要“正中”）

Ø 将上面的图框(包含标题栏)以（坐标0,0）为基点发大100倍。
Ø 注意，放大之后的原来的线形，标注的比例都不合适了，必须修改线型的比例，标注的比例。
修改线形比例：
鼠标点击菜单中“格式”---“线型”，出现对话框，
点击“显示细节”，“显示细节”按钮变成“隐藏细节”，面板下部会出现详细信息。

把“全局比例因子”改为 “100”，点击 确定。

修改标注比例
鼠标点击“格式”---“标注样式”。点击选项卡“调整”。把“使用全局比例”改成“100”

在图框内部绘制下图中1:100的建筑平面图。注意，完全按照图中给的尺寸绘制.

画建筑平面图过程
Ø 画定位轴线（用“直线”命令，然后“偏移（O）”）。
Ø 设置“多线”样式，用“多线（ml）”画墙线和窗线。（280墙）
² 墙线:设置一个新的多线样式专用于画窗线：偏移140和-140;多线比例设为1，“对正”为“无”。多线特性:起点和端点以直线封口。
² 窗线: 窗线为四条直线。可设置一个新的多线样式专用于画窗线：偏移140、40和-140、-40; 多线特性:起点和端点不封口。“对正”为“无”。

Ø 画门线(画圆,然后进行裁剪)和阳台（如果有的话）、台阶、剖切位置线等，注意线型。
Ø 标注尺寸、写文字。
Ø 写图名和比例。

多线的设置

新建一个多线样式

给这个多线样式取名叫“墙体”

按照下图填充墙体多线样式的表格，这个例子中墙体的宽度是280，轴线在墙体正中间，所以墙体由两根线组成，上下各偏移140，注意在红箭头处来修改偏移。填完之后，点击“确定”

继续新建“窗户”多线

窗户多线由四根线组成，最外面两根等于墙的宽度，上下各偏移140。中间两根是玻璃的宽度（图中没标注），我们就自己设置的上下各偏移40。，注意，添加新的线得点击图中的“添加”，再注意，窗户不要封口。照着下图填好，点击“确定”

好，现在回多线样式对话框，如果要先画墙体，就点墙体，点击“置为当前”（这一步不是必须的，建议做）

绘制墙线和窗户的方法

第一种画多线的情况：事先设置了“墙体”---“置为当前”

命令: _mline（点击绘图 ----多线）
当前设置: 对正 = 上，比例 = 20.00，样式 = 墙体
指定起点或 [对正(J)/比例(S)/样式(ST)]: s（修改比例）
输入多线比例 <20.00>: 1（把比例改成1）
当前设置: 对正 = 上，比例 = 1.00，样式 = 墙体
指定起点或 [对正(J)/比例(S)/样式(ST)]: j（修改对齐）
输入对正类型 [上(T)/无(Z)/下(B)] <上>: Z（此图因为轴线正好在墙体中间，所以改对齐为“无”，即中间对齐）
当前设置: 对正 = 无，比例 = 1.00，样式 = 墙体（因为已经设置了“墙体”“置为当前”，系统已经默认了画多线就是画墙体）
指定起点或 [对正(J)/比例(S)/样式(ST)]:（可以开始画墙体了）
指定下一点:

第二种画多线的情况：没有事先设置“墙体”---“置为当前”

命令: _mline（点击绘图 ----多线）
当前设置: 对正 = 上，比例 = 20.00，样式 = 墙体
指定起点或 [对正(J)/比例(S)/样式(ST)]: s（修改比例）
输入多线比例 <20.00>: 1（把比例改成1）
当前设置: 对正 = 上，比例 = 1.00，样式 = 墙体
指定起点或 [对正(J)/比例(S)/样式(ST)]: j（修改对齐）
输入对正类型 [上(T)/无(Z)/下(B)] <上>: Z（此图因为轴线正好在墙体中间，所以改对齐为“无”，即中间对齐）
当前设置: 对正 = 无，比例 = 1.00，样式 = standart（因为没有设置 “墙体”为“置为当前”，系统默认的多线不是画墙体）
指定起点或 [对正(J)/比例(S)/样式(ST)]: st（没有设置“墙体”“置为当前”，现在需要改多线样式）
输入多线样式名或 [?]: 墙体（输入多线样式“墙体”的名字，一定要完整名字，如果不记得了额，输入一个“?”，会出现提示）
当前设置: 对正 = 无，比例 = 1.00，样式 = 墙体（现在当前多线样式已经变成了墙体）
指定起点或 [对正(J)/比例(S)/样式(ST)]:（可以开始画墙体了）
指定下一点:
设置表格的方法:

² 设置表格样式:
鼠标点击“格式”---“表格样式”，在对话框中点击新建。

给这个表格起名（这里叫标签栏）

Ø 插入表格

注意 “标题”“表头”“数据”

Ø 修改表格大小
插入之后，表格大小一般不对（点击”修改””特性”，会出现特性面板，点表格中的单元格，可见特性面板上回出现此单元格的大小，修改即可）

如果修改不了单元格的大小，是因为相对于单元格，文字和文字的间距太大，必须回到“格式”--“表格样式”中，改小“页边距”，或者改小文字大小。（上面的“页边距”+下面的“页边距”+文字大小=2个“页边距”+文字大小=单元格高度）如果“页边距”太大，单元格里面写不了大尺寸的文字

插入表格之后，如果行数不对，要删除，添加，拆分，合并单元格（各个版本不一样，2007版点单元格，点鼠标右键）
