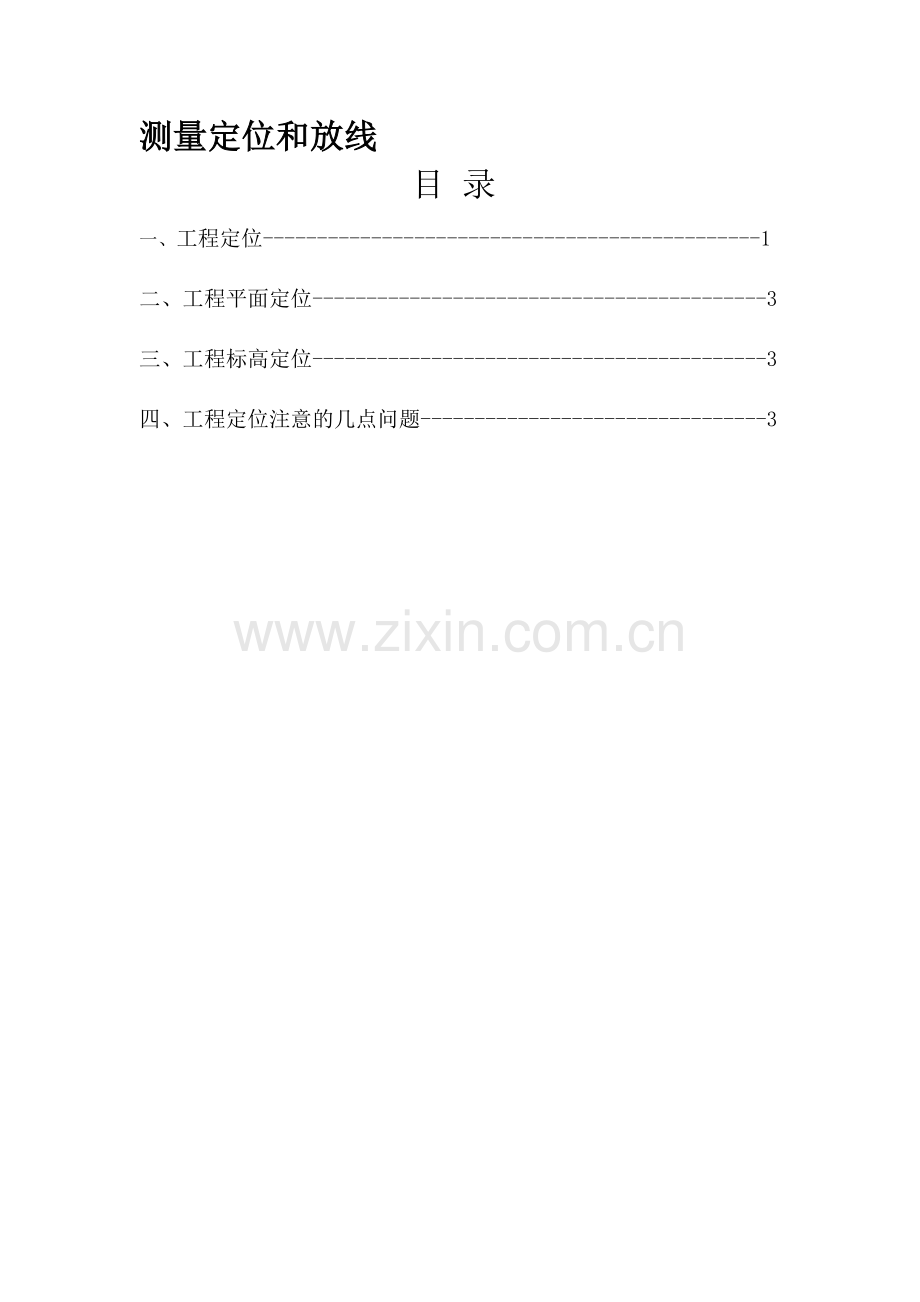

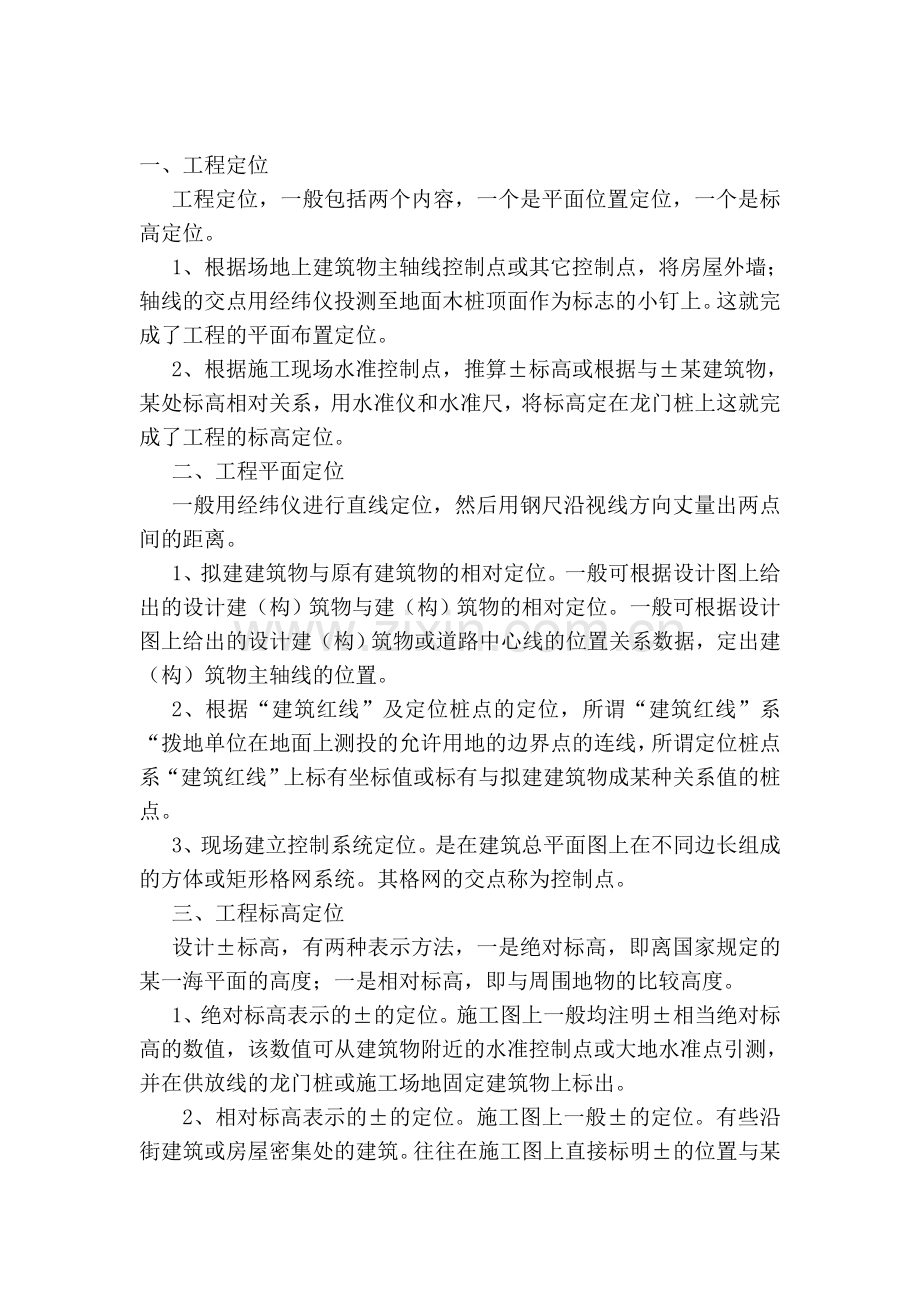

测量定位和放线目 录一、 工程定位-1二、工程平面定位-3三、工程标高定位-3四、工程定位注意的几点问题-3 一、工程定位工程定位，一般包括两个内容，一个是平面位置定位，一个是标高定位。1、根据场地上建筑物主轴线控制点或其它控制点，将房屋外墙；轴线的交点用经纬仪投测至地面木桩顶面作为标志的小钉上。这就完成了工程的平面布置定位。2、根据施工现场水准控制点，推算标高或根据与某建筑物，某处标高相对关系，用水准仪和水准尺，将标高定在龙门桩上这就完成了工程的标高定位。二、工程平面定位一般用经纬仪进行直线定位，然后用钢尺沿视线方向丈量出两点间的距离。1、拟建建筑物与原有建筑物的相对定位。一般可根据设计图上给出的设计建（构）筑物与建（构）筑物的相对定位。一般可根据设计图上给出的设计建（构）筑物或道路中心线的位置关系数据，定出建（构）筑物主轴线的位置。2、根据“建筑红线”及定位桩点的定位，所谓“建筑红线”系“拨地单位在地面上测投的允许用地的边界点的连线，所谓定位桩点系“建筑红线”上标有坐标值或标有与拟建建筑物成某种关系值的桩点。3、现场建立控制系统定位。是在建筑总平面图上在不同边长组成的方体或矩形格网系统。其格网的交点称为控制点。三、工程标高定位设计标高，有两种表示方法，一是绝对标高，即离国家规定的某一海平面的高度；一是相对标高，即与周围地物的比较高度。1、绝对标高表示的的定位。施工图上一般均注明相当绝对标高的数值，该数值可从建筑物附近的水准控制点或大地水准点引测，并在供放线的龙门桩或施工场地固定建筑物上标出。 2、相对标高表示的的定位。施工图上一般的定位。有些沿街建筑或房屋密集处的建筑。往往在施工图上直接标明的位置与某建筑物或某地物的某处标高或成某数值关系，在定位时，就可由该处进行引测。 四、工程定位注意的几点问题 1、为防止仪器不均匀下沉对测角的影响，经纬仪的三脚架应安置稳固，仪器安妥后，不得用于扶摸三脚架和基座，走动时，要稍离三脚架，防止碰动。 2、为减少对中不准对测角的影响，应仔细做好对中工作。一般规定边长在100m以内时，对中偏差不得超过2mm。 3、为减少照准误差对测角的影响，观测时，尽量照准目标底部，为使目标清析，对光要仔细，并且应注意消除视差影响。 4、为减少照准误差对测角的影响，观测时，尽量照准目标底部，为使目标清析，对光要仔细，并且应注意消除视差影响。 5、为消除视准轴不垂直横轴和横轴不垂直竖轴对测角的影响，一般应采用正、倒镜（测回去）观测，取平均值作为观测成果。 6、为减少和消除度盘刻划不均匀和游标盘偏心差对测角的影响，可采用变换度盘位置重复观测，取两个游标读数平均值作为观测结果。 7、应经常对水淮仪进行检验和较正，以保证水准仪的视准轴和水准管轴平行。 8、水准仪支架必须在土质坚实、行人较少和震动较小的地方，以免引起仪器下沉。 9、为消除和减少因水准管轴同不平行视准轴所产生的误差，水准仪应尽量安置在水准点与建筑物龙门桩的中间，由于前后视线等长，从而使前后视产生互相抵消的误差。 10、为保证视线在读数过程中保持水平，要求严格执行读数前定平水准管，读数后检查水准管气泡是否居中的操作程序。11、为保证准确，读数前要仔细对光消除视觉影响。12、为克服由于水淮尺前后、左右倾斜造成读数偏差现象，要求扶尺必须扶正扶直。一、 定位资料整理定位结束后，应及时整理定位资料，定位资料的内容为：工程名称，建筑工程单位，定位依据，工程平面位置定位和标高定位示意图，建筑工程（或设计），规划单位复核意见，测量人员和复核人员签名，测量和复核日期等。
