通力电梯轿厢意外移动保护操作.docx

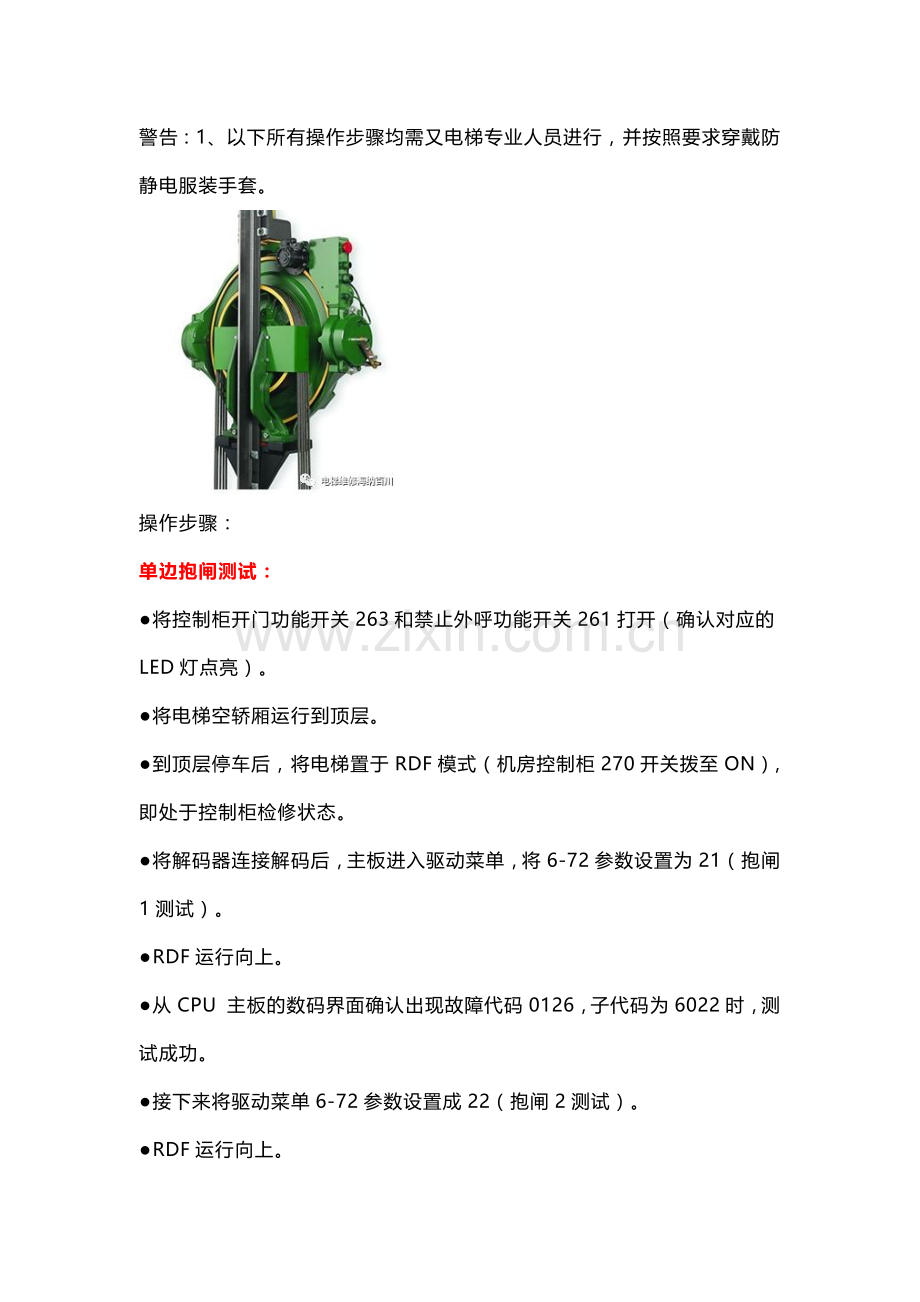

警告：1、以下所有操作步骤均需又电梯专业人员进行，并按照要求穿戴防静电服装手套。

操作步骤：
单边抱闸测试：
●将控制柜开门功能开关263和禁止外呼功能开关261打开（确认对应的LED灯点亮）。
●将电梯空轿厢运行到顶层。
●到顶层停车后，将电梯置于RDF模式（机房控制柜270开关拨至ON）,即处于控制柜检修状态。
●将解码器连接解码后，主板进入驱动菜单，将6-72参数设置为21（抱闸1测试）。
●RDF运行向上。
●从CPU 主板的数码界面确认出现故障代码0126，子代码为6022时，测试成功。
●接下来将驱动菜单6-72参数设置成22（抱闸2测试）。
●RDF运行向上。
●从CPU主板数码界面确认出现故障代码0126，子代码为6021时，测试成功。抱闸测试完毕。
●将电梯切换至正常模式。

抱闸自监测：
●电梯设置成RDF模式（270开关拨到“on”）
●进驱动菜单将6-30参数设置成3（抱闸每3-10分钟自检，并显示诊断代码）
●电梯切换到正常模式，退出驱动菜单6
●等待3-10分钟，直到驱动完成抱闸测试。出现诊断代码126（显示完成一次抱闸自监测测试），确认出现子代码6023，测试成功。
●切断电源

轿厢意外移动
●在次顶层入口处设置围栏，放置警示标识，并派专人看守
●如适用，短接抱闸触点
●把CPU主板禁止外呼功能开关261打开（确认对应的灯亮）
●通过LCE输入界面使用电梯运行到次顶层
●等待轿厢停止，门开。当门完全打开时，小心地拉动松闸手柄，使轿厢离开门区（等到门区信号灯30和平层信号灯61U/N灭，立刻松开手柄）。确认检测到轿厢意外移动（故障代码0005出现）
●切断电源。等待电梯控制系统关闭
●打开电源，确认轿厢意外移动依然被监测到（故障代码0005不会消除）
●电梯设置成RDF模式（270开关拨到“on”）
●电梯设置成正常模式（270开关拨到“off”）。故障代码0005不再显示，电梯就近平层。
●如适用，恢复抱闸触点
●把禁止外呼功能开关261关闭（确认对应的灯灭），恢复呼梯

测量制停距离
操作步骤：
●电梯设置成RDF模式（270开关拨到“on”）
●通过CPU主板LCE输入界面设置电梯速度，驱动菜单6-3到0.63/s（根据型式试验报告参数），6-99保存参数
●关闭RDF模式（270开关拨到“of”）
●通过按钮呼梯，确认电梯运行速度为0,63/s，使电梯运行到最底层
●根据AM-01.05.014（A）设置DT-5
●将DT-5放置到轿厢地板中央，触发并确认正常记录后离开轿厢，确保轿LCE厢内无人
●在LCE输入界面通过按钮呼梯，选择顶层
●当速度达到0.63/s时，通过急停开关或启动RDF制停电梯
●确认电梯有效制停，轿厢静止
●电梯切换到正常模式
●将电梯运行到合适的楼层取出DT-5
●下载数据，确认制停距离是否在型式试验报告范围内
