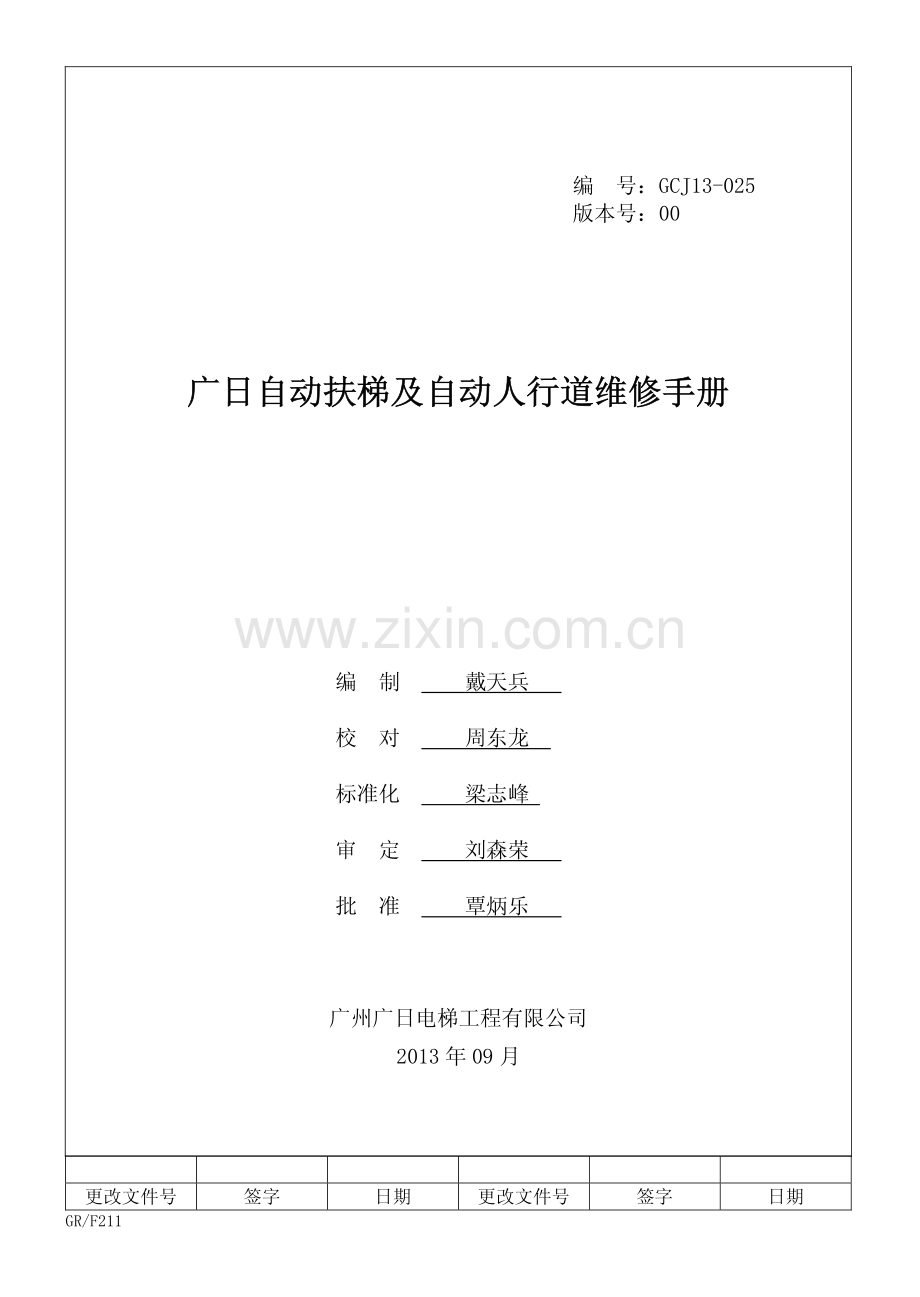

广日自动扶梯及自动人行道维修手册.pdf

更改文件号签字日期更改文件号签字日期GR/F211编号：GCJ13-025版本号：00广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编制戴天兵校对周东龙标准化梁志峰审定刘森荣批准覃炳乐广州广日电梯工程有限公司2013 年 09 月广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第1页GR/F212目录目录作业须知.2第一章.扶梯结构介绍.31.扶梯整梯结构简介.32.安全装置总图.5第二章.机械常见故障的判断及维修方法.61.扶手带常见故障及维修方法.61.1 扶手带发热.61.2 扶手带抖动，卡顿.71.3 扶手带异响.81.4 扶手带內唇磨损.91.5 导向件磨损.102.主机,驱动部分相关故障及维修方法.112.1 抱闸故障，停梯后在未打开抱闸开关的情况下可以手动盘车.112.2 抱闸故障，停梯后在未打开抱闸开关的情况下可以手动盘车。调紧弹簧后手动盘车盘不动，但通电运行抱闸装置打不开.112.3 主驱动异响，主驱动运行时轴承处出现“吱吱”声.123.梯级，梯级链及导轨系统相关故障.123.1 梯级有抖动感，乘坐扶梯时出现不舒适感.123.2 扶梯运行时，上下部有异响与振动.163.3 梯级游动，撞坏梳齿板.163.4 梯级与裙板之间摩擦，有吱吱异响.173.5.梯级与梳齿板发出嚓嚓声或梳齿板被撞坏.183.6 梯级运行时偏斜，上下梯级咬边，梯级黄边撞坏.18第三章.电气常见故障的判断及维修方法.211 默纳克变频器系统常见故障及处理方法.211.1 故障分析及排除方法如下（因安全开关引起）：.211.2 变频器报障及处理办法.211.3 寰宇安全电路板显示故障处理.241.4 变频器其它常见故障及处理方法.262 蒙德变频器系统常见故障及处理方法.262.1 因安全开关动作停梯故障及排除方法如下：.262.2 变频器报障及处理办法.27第四章.典型案例分析.311.梯级咬边，错齿，梯级左右两端与水平线不对齐平行.312.扶手带跑偏撞裂故障.32广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第2页GR/F212作业须知作业须知 自动自动扶梯扶梯及自动人行道及自动人行道的维修存在各种各样的特殊性和危险性的维修存在各种各样的特殊性和危险性。违违反操作指示可反操作指示可导致人员导致人员严重严重伤亡和巨大财产损失伤亡和巨大财产损失，所以必须遵守手册规定和扶梯安全操作规所以必须遵守手册规定和扶梯安全操作规则则。只有已取得电梯保养操作证只有已取得电梯保养操作证资质资质的员工方可按手册内所述内容进行操作的员工方可按手册内所述内容进行操作。维修扶梯维修扶梯及人行道及人行道的员工必须熟悉安全的员工必须熟悉安全操作规程操作规程和维修基础知识和维修基础知识。原则上原则上，进行维修进行维修扶梯扶梯及人行道及人行道任何设备部件前任何设备部件前的操作的操作，必须切断一切控制电源必须切断一切控制电源。本维修手册本维修手册适用于广日适用于广日自动自动扶梯扶梯及自动人行道的及自动人行道的故障维修使用故障维修使用，其他类似结构扶其他类似结构扶梯梯和人行道和人行道可参考本手册方法可参考本手册方法。本维修手册只作内部参阅本维修手册只作内部参阅，不得外传不得外传。广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第3页GR/F212第一章第一章.扶梯结扶梯结构介绍构介绍1.扶梯整梯结构简介扶梯整梯结构简介扶梯是一种用于向上或向下输送乘客的带有循环运动梯路的电力驱动设备。它由一系列的梯级(踏板)和两根梯级(踏板)链条连接在一起形成闭合回路，在一定的梯路导轨上运行。扶梯上装有与梯级(踏板)同步运行的活动扶手带，供乘客乘用时攀扶用。由于扶梯是连续运行的，所以在大型百货商场、交通拥挤的车站、码头、机场等地能在短时间内输送大量人流。扶梯较间歇运行的电梯有以下特点和优点：（1）输送能力大；（2）客流均匀。扶梯主要由金属桁架、驱动系统、扶手驱动系统、梯路系统、梯级(踏板)、梯级(踏板)链、安全装置、前沿板、护壁板、内外盖板、围裙板、润滑系统和电气控制系统等部件组成，可参见下图标识。广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第4页GR/F212广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第5页GR/F2122.安全装置总图安全装置总图广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第6页GR/F212第二章第二章.机械机械常见故障常见故障的判断及的判断及维修方法维修方法1.扶手带扶手带常见常见故障故障及维修方法及维修方法1.1.1 1 扶手带发热扶手带发热a.原因分析原因分析：扶手带涨的过紧，导致驱动轮扶手带压力过大扶手带发热。处理办法处理办法：适当放松压紧弹簧或张紧装置。b.原因分析原因分析：扶手笼头或扶手导轨未及时清洁，碎削过多，产生滑动摩擦。处理办法处理办法：清洁扶手笼头及导轨。c.原因分析原因分析：扶手笼头转向链滚轮损坏不转动，导致滑动摩擦发热。处理办法处理办法：更换滚轮或滚轮轴承，必要时更换转向链d.原因分析原因分析：扶手带严重跑偏与扶手支架摩擦。处理办法处理办法：重新调整托辊组及导向轮。e.原因分析原因分析：导轨接头不平，有突起错位等现场。处理办法处理办法：重新调整扶手导轨。广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第7页GR/F2121.1.2 2 扶手带抖动扶手带抖动，卡顿卡顿a原因分析原因分析：扶手带驱动力不足，检查驱动轮与扶手带是否过松。处理方法处理方法：如因驱动轮摩擦力不足则张紧弹簧增加驱动力。b原因分析原因分析：扶手驱动链，主机链过紧过松或咬边。处理方法处理方法：调整驱动链轮至同一水平位置，并检查松紧状态，调至合适松紧度。c.原因分析原因分析：扶手带压紧链条与磨擦轮不居中.长时期的运行会使磨擦轮变成锥形，导致驱动力不足.处理办法处理办法：重新调整压紧链条的正确位置,使压紧链条对中大磨擦轮.d原原因分析因分析：大摩擦轮变形（椭圆形），主要原因是扶手带涨紧力的过大或过小会使磨擦轮成隋圆。处理办法处理办法：更换大摩擦轮后调整扶手带张紧力至松紧适中，扶手带顺畅无抖动。广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第8页GR/F2121.1.3 3 扶手带异响扶手带异响a原因分析原因分析：扶手龙头导轨未及时清洁，碎削过多，产生摩擦噪音。处理方法处理方法：清洁扶手龙头。b原因分析原因分析：扶手带入口与扶手带摩擦产生噪音。处理方法处理方法：调整扶手带入口位置。c原因分析原因分析：扶手龙头滚轮损坏或轴承损坏不转动产生滑动摩擦。处理方法处理方法：更换扶手龙头或滚轮。d原因分析原因分析：护壁板发生位移或支架连接处不对齐。处理方法处理方法：调整护壁板水平及竖直位置或调整支架连接处至对齐。广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第9页GR/F2121.1.4 4 扶手带內唇磨损扶手带內唇磨损a.导向轮与扶手带摩擦。原因分析原因分析：滚轮与扶手带之间没有间隙，滚轮侧面与扶手带相擦引起,即滚轮起了扶手带强制的导向作用，产生直接的滑动摩擦。处理处理方方法法：重新调整扶手带滚轮,使滚轮与扶手带内唇口的任何一侧间隙不小于 0.5mm.b扶手带与驱动轮产生摩擦。原因分析原因分析：扶手带跑偏引起扶手带内唇口与磨擦轮侧边缘相擦,从而导致了扶手带内唇口的磨损.处理办法处理办法：重新调整扶手带与磨擦轮的间隙.使磨擦轮两个侧面与扶手带内唇口之间的任何一侧间隙不小于 1mm.广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第10页GR/F2121.51.5 导向件磨损导向件磨损a.导向件与扶手带产生摩擦。原因分析原因分析：主要是托辊组位置偏移或导向件位置偏移。处理方法处理方法：重新调整托辊组与导向件至正确位置。广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第11页GR/F2122.主机主机,驱动驱动部分部分相关故障相关故障及维修方法及维修方法2.12.1 抱闸故障抱闸故障，停梯后在未打开抱闸开关的情况下可以手动盘车停梯后在未打开抱闸开关的情况下可以手动盘车a.原因分析原因分析：因抱闸装置弹簧松动或弹簧过松，弹簧压紧力不足导致抱闸不能正常工作。处理方法处理方法：可拧动螺母，调整弹簧力至手动盘车无法盘动且制停距离符合国标要求。2.22.2 抱闸故障抱闸故障，停梯后在未打开抱闸开关的情况下可以手动盘车停梯后在未打开抱闸开关的情况下可以手动盘车。调紧弹簧后手动盘调紧弹簧后手动盘车盘不动车盘不动，但通电运行抱闸装置打不开但通电运行抱闸装置打不开a如图所示，原因分析原因分析：磁铁与顶块的间隙过大或过小。处理方法处理方法：将间隙调至 11.2mm。b 原因分析原因分析：检查维持电压是否为 110V，如电压不足。广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第12页GR/F212处理方法处理方法：检查电路，更换损坏变压元件，电路板。c原因分析原因分析：抱闸制动器制动力不够，电磁铁损坏。处理方法处理方法：更换制动器电磁铁。d 原因分析原因分析：抱闸摩擦片损坏或磨损严重。处理方法处理方法：更换摩擦片。e原因分析原因分析：抱闸壁转动销轴损坏或腐蚀严重，无法灵活转动。处理方法处理方法：更换抱闸壁销轴。2.32.3 主驱动异响主驱动异响，主驱动运行时轴承处出现主驱动运行时轴承处出现“吱吱吱吱”声声a.原因分析原因分析：主驱动因长期润滑不到位或长期停用，主驱动轴承无润滑油不足导致异响出现。处理方法处理方法：排出残余润滑油及杂质后加注润滑油（二硫化钼），注油率不小于 90%。b.原因分析原因分析：因主驱动因长期润滑不到位或长期停用导致轴承损坏。处理方法处理方法：更换轴承。3.梯级梯级，梯级链及梯级链及导轨系统相关故障导轨系统相关故障3.13.1 梯级有抖动感梯级有抖动感，乘坐扶梯时出现不乘坐扶梯时出现不舒适感舒适感a.原因分析原因分析：因长时间的运行，主机链条因主机震动，主机发生位移，或由于长时间转动受力及磨损使得链条拉长变松，或因为调整链条时过分张紧，使得链条运行不顺。处理办法处理办法：调整主驱动链张紧力：广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第13页GR/F212如图(3-1)所示，在链条中央位置施加 80N 力，链条上下总位移为305mm，如不在要求范围内需调整。通过调整驱动装置底板的位置来调整驱动链张紧力，如图(3-2)所示。图 3-1确认主机底板的纵向调整螺栓有调整余量10mm以上。稍微松开主机固定螺栓(对角)A、C或B、D，切记不能完全松开四个螺栓否则主机的位置将会发生很大变化，必须重新调整。松开驱动链张紧用调整螺母E，通过纵向调整螺栓来调整驱动装置的前后位置，以调整驱动链的张紧力。调整好后紧固锁紧螺母E。紧固主机固定螺栓A、B、C、D，检查所有螺栓是否拧紧。最后再次确认驱动链张紧力良好。图 3-2b.原因分析原因分析：链条在链轮传动过程中不断的啮合和脱开，于是其间产生摩擦力，该摩擦力在自动扶梯长时间的运行中使链条和链轮磨损，致使链条不在节圆直径上，而是在比节圆直广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第14页GR/F212径大的直径上进行运动。这样一来就会出现链条在链轮上“爬高”的现象。在极端情况下，传动链条在链轮的顶圆直径上运动，链条会在轮齿上跳跃。这样导致自动扶梯在运行过程中，梯级会产生一顿一抖的现象处理办法处理办法：检查驱动主机和主驱动轴之间的传动链条及链轮是否已磨损损坏，假如已磨损损坏应更换链条链轮，然后调整曳引机底座的张紧凸轮使传动链条适度张紧。c.原因分析原因分析：主机转速不稳或电压不稳，导致扶梯运行状态不稳定。处理办法处理办法：测量电压值是否稳定，如不稳定建议增加稳压器。若是主机转速不稳则建议维修或更换主机电机或减速箱。d.原因分析原因分析：主机小链轮与主驱动大链轮不在同一平面导致链条跑偏出现咬边现象。处理办法处理办法：用钢尺等工具校验链轮是否在同一平面，如有偏差则可调整主机的固定螺栓，至大小链轮至同一平面。e.原因分析原因分析：梯级链过分张紧或过松，或梯级链一边紧一边松。处理办法处理办法：调整下部张紧装置，调整弹簧压缩量至合适。f.原因分析原因分析：导轨有异物杂物或导轨面不平整，导致梯级上下跳动。处理办法处理办法：清理导轨异物，加注润滑油。g.原因分析原因分析：梯级主轮与压轨间隙过小，导致梯路运行不畅，有明显不舒适抖动感。处理办法处理办法：调整压轨与主轮间隙至 0.5mm1mm。用磨光机修至平整。广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第15页GR/F212h.原因分析原因分析：梯级轮损坏导致梯级运行时有不舒适的震动。处理办法处理办法：检查梯级轮是都损坏并更换。i.原因分析原因分析：转向壁接头处不平，接头高低差大于 1mm。处理办法处理办法：拆卸部分梯级后重新调整转向壁与导轨至平整，并拧紧螺栓。j.原因分析原因分析：下部小车交叉轨错位不平整。处理办法处理办法：调平交叉轨后固定好托板，使之不会再产生错位或上下跳动。广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第16页GR/F2123.3.2 2 扶梯运行时扶梯运行时，上下部有异响与振动上下部有异响与振动a.原因分析原因分析：转向壁与导轨接头处高度差太大及间隙，转向壁紧固件松动导致每个梯级经过都有异响和振动。处理办法处理办法：重新调整转向壁与导轨的高度差，并拧紧紧固件。b.原因分析原因分析：梯级轮与下返回主轨转向时不相切或下返回主轨与梯级轮相切时有震动。处理办法处理办法：调整下返回导轨与梯级轮至合适位置，加强固定下返回主轨末端。3.33.3 梯级游动梯级游动，撞坏梳齿板撞坏梳齿板广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第17页GR/F212原因分析原因分析：长期运行卡簧松动或损坏，造成卡簧位移梯级左右摆动，撞坏梳齿板。处理办法处理办法：重新调整梯级及卡簧位置，使梯级卡簧紧贴轴套，拧紧并固定。3 3.4 4 梯级与裙板之间摩擦梯级与裙板之间摩擦，有吱吱异响有吱吱异响a.原因分析原因分析：梯级导向轮松动磨损，失去原有导向作用。处理办法处理办法：若导向轮松动则调至原位置后紧固，若导向轮磨损严重则更换导向轮。b.原因分析原因分析：梯级与裙板间隙过小，导致梯级运行时与梳齿板有摩擦。处理办法处理办法：将梯级与裙板间隙调至单边不大于 4mm,双边之和不大于 7mm。c.原因分析原因分析：梯级链跑偏导致梯级向一边倾。具体判断方法为取出前沿板，从下部观察运行广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第18页GR/F212时梯级链是否向一端倾斜，或用工具测量梯级链是否偏出原有位置。处理办法处理办法：调整张紧俩条或单条梯级链张紧装置。使俩链张紧度平衡。3.53.5.梯级与梳齿板发出嚓嚓声或梳齿板被撞坏梯级与梳齿板发出嚓嚓声或梳齿板被撞坏a.原因分析原因分析：梯级没有安装调整好，导致梯级与梳齿板发生摩擦碰撞。处理办法处理办法：检查梯级是否松动，调整好梯级位置并拧紧紧固件。b.原因分析原因分析：梯级链跑偏，导致梯级与梳齿板摩擦碰撞。处理办法处理办法：调整张紧俩条或单条梯级链张紧装置。使俩链张紧度平衡。3.63.6 梯级运行时偏斜梯级运行时偏斜，上下梯级咬边上下梯级咬边，梯级黄边撞坏梯级黄边撞坏a.原因分析原因分析：梯级链润滑不充分，长时间运行导致梯级链磨损。具体判断方法为观察运行时梯级倾斜情况，上下梯级挤压的情况，确定两条梯级链的长短边。处理方法处理方法：方案一：更换新梯级链，并张紧弹簧至合适位置。此方案效果好，且使用年限更持久。方案二：此方案效果尚可，成本较低。1.确定梯级链段落：广日扶梯一段梯级链包含 5 个梯级，一个梯级由 3 节链组成；请根据现场扶梯型号确定梯级链的段落。2.拆下 10-12 个梯级（现场适当数量的梯级），准备进行梯级链的对调。3.进行对调：以长短两条梯级链中的各两段梯级链为单位，将长梯级链中的下段链条与短梯级链中的上段链条进行对调，如下图一：广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第19页GR/F212图一广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第20页GR/F212即框中为一个对调单位，其中长链条的下 A 段与短链条的上 B 段进行对调，对调后如下图二：图二广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第21页GR/F212第第三三章章.电气电气常见故障的判断及维修方法常见故障的判断及维修方法1 默纳克变频器系统默纳克变频器系统常见故障常见故障及处理方法及处理方法1.11.1 故障故障分析分析及排除方法及排除方法如下如下（因安全开关引起因安全开关引起）：开关名称开关名称开关代码开关代码对应端子号对应端子号备注备注相序EWSES3,XLJ95不通，则表示此时断相或错相左边梯级链保护开关TCS.LL2-1,L2-2不通，则左边梯级链保护开关动作右边梯级链保护开关TCS.RL2-2,L2-3不通，则右边梯级链保护开关动作上部左边梳齿安全开关CMS.TLC4-3,C4-4不通，则上部左边梳齿安全开关动作上部右边梳齿安全开关CMS.TRC5-3,C5-4不通，则上部右边梳齿安全开关动作下部左边梳齿安全开关CMS.BLL2-3,L2-4不通，则下部左边梳齿安全开关动作下部右边梳齿安全开关CMS.BRL2-4,L2-5不通，则下部右边梳齿开关动作上部梯级下陷安全开关CTS.TC8-9,C8-10不通，则上部梯级下陷安全开关动作下部梯级下陷安全开关CTS.BL2-8,L2-9不通，则下部梯级下陷安全开关动作控制屏急停开关EST.BBC5-1,XLJ96不通，则控制屏急停开关动作底部急停开关EST.BL2-11，L2-12不通，则底部急停开关动作顶部急停开关EST.TC4-8,C4-9不通，则顶部急停开关动作下部急停开关EST.DL2-12，L2-13不通，则下部急停开关动作上部左边扶手带入口保护开关TIS.TLC4-1,C4-2不通，则上部左边扶手带入口保护开关动作上部右边扶手带入口保护开关TIS.TRC5-1,C5-2不通，则上部右边扶手带入口保护开关动作下部左边扶手带入口保护开关TIS.BLL2-6，L2-7不通，则下部左边扶手带入口保护开关动作下部右边扶手带入口保护开关TIS.BRL2-7，L2-8不通，则下部左边扶手带入口保护开关动作电机热敏开关RMKC9-7,C9-8不通，则电机热敏开关动作上部盖板保护开关GBS.TC6-9，C6-10不通，则此时扶梯上部前沿板被打开下部盖板保护开关GBS.BL2-9，L2-10不通，则此时扶梯下部前沿板被打开外装饰板保护开关AMP11C5-10，C5-11不通，则外装饰板保护开关动作自动人行道上部附加急停开关EST.AT*C8-11，C8-12不通，则人行道上部附加急停开关动作自动人行道下部附加急停开关EST.AB*L2-13，L2-14不通，则人行道下部附加急停开关动作注：带“*”号的开关为自动人行道时增加的开关。1.21.2 变频器报障及处理办法变频器报障及处理办法故障分析和处理方法如下：操作面板显示故障描述故障原因处理方法Err01逆变单元保护1主回路输出接地或短路；2曳引机连线过长；3工作环境过热；4控制器内部连线松动；1.排除接线等外部问题；2.加电抗器或输出滤波器；3.检查风道与风扇是否正常；4.请与代理商或厂家联系；Err02加速过电流1主回路输出接地或短路2电机是否进行了参数调协3负载太大；1.排除接线等外部问题；2.电机参数调协；3.减轻突加负载；广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第22页GR/F212Err03减速过电流1主回路输出接地或短路；2电机是否进行了参数调协；3负载太大；4减速曲线太陡；1.排除接线等外部问题；2.电机参数调协；3.减轻突加负载；4.调节曲线参数；Err04恒速过电流1主回路输出接地或短路；2电机是否进行了参数调协；3负载太大；4码盘干扰大；1.排除接线等外部问题2.电机参数调协；3.减轻突加负载；4.选择合适码盘，采用屏蔽码盘线；5.适当增大F6-02组参数；Err05加速过电压1输入电压过高；2电梯倒拉严重；3制动电阻选择偏大，或制动单元异常；4加速曲线太陡；1.调整输入电压；2.调整电梯运行启动时序；3.选择合适制动电阻；4.调整曲线参数；Err06减速过电压1输入电压过高；2制动电阻选择偏大，或制动单元异常3减速曲线太陡；1.调整输入电压；2.选择合适制动电阻；3.调整曲线参数；Err07恒速过电压1.输入电压过高；2.制动电阻选择偏大，或制动单元异常；1.调整输入电压；2.选择合适制动电阻；3.适当增大 F6-02组参数；Err08控制电源故障1.输入电压过高；2.驱动控制板异常；1.调整输入电压；2.请与代理商或厂家联系；Err09欠电压故障1.输入电源瞬间停电；2.输入电压过低；3.驱动器控制板异常；1.排除外部电源问题；2.请于代理商或厂家联系Err10变频器过载1.抱砸回路异常；2.负载过大；1.检测抱砸回路，供电电源；2.减小负载；Err11电机过载1.FC-02设定不当；2.抱闸回路异常；3.负载过大1.调整参数；2.检查抱闸回路，供电电源；Err12输入侧缺相1.输入电源不对称；2.驱动控制板异常；1.调整输入电源；2.请于代理商或厂家联系；Err13输出侧缺相1.主回路输出接线松动；2.电机损坏；1.检查连线；2.排除电机故障Err14模块过热1.环境温度过高；2.风扇损坏；3.风道堵塞；1.降低环境温度；2.清理风道；3.更换风扇；Err17接触器故障1.母线电压异常；2.驱动控制板异常；请与代理商或厂家联系；Err18电流检测故障驱动控制板异常请与代理商或厂家联系；Err19电机调谐故障1.电机参数设定不对；2.参数调谐超时；1.正确输入电机参数；2.检查电机引线；Err20码盘故障1.码盘型号是否匹配；2.码盘连线错误；1.正确推挽输出或开路集电极的码盘；2.排除接线问题；Err21数据溢出主控板数据异常请与代理商或厂家联系；Err22保留广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第23页GR/F212Err23对地短路故障输出对地短路；请于代理商或厂家联系；Err2429保留Err30安全开关断开安全回路信号断开1.检查安全回路，查看其状态；2.检查外部供电是否正常；Err31驱动链断开驱动链条断裂1.检查驱动链条是否真正断链；2.检查驱动链条断链保护开关是否动作；Err32接触器触点粘连接触器烧毁触点粘连1.检查接触器是否真正烧毁；2.检查各接触器触点粘连反馈开；关是否卡死以至于扶梯错误判断；Err33抱闸故障抱闸打开故障1.检查抱闸是否真正打不开；2.检查抱闸开关保护开关是否不能动作；Err34左扶手带速度异常左扶手带运行速度异常1.检查左扶手带运行速度是否异常或是否断裂；2.检查左扶手带测速传感器是否不能正常工作；Err35右扶手带速度异常右扶手带运行速度异常1.检查右扶手带运行速度是否异常或是否断裂；2.检查右扶手带测速传感器是否不能正常工作；Err36上梯级缺失上梯级缺失1.检查上梯级运行速度是否异常或是否真的丢失；2.检查上梯级缺失传感器是否不能正常工作Err37下梯级缺失下梯级缺失1.检查下梯级运行速度是否异常或是否真的丢失；2.检查下梯级缺失传感器是否不能正常工作；Err38主机测速故障主机速度异常1.检查电机是否异常；2.检查主机测速传感器是否不能正常工作；Err39防逆转故障上行过程中防止下行1.检查上行运行过程中是否真的会逆转；2检查逆转保护开关是否正常工作；Err41电机速度跟踪故障三角运行切换至变频运行时跟踪不上。1.适当减小F6-02参数；Err42上下行信号同时输入故障开梯三秒延时内同时出现上下行信号。1.钥匙开关故障；Err43上行停车溜车故障扶梯上行停机后，抱闸断电下闸经过FC-11设定时间后，开始检测电机转动脉冲信号，若脉冲数量达到或超过FC-12的值则认为溜车。1.查看电机制动器是否故障；Err44运行接触器，上下行接触器触点粘连根据输出状态与接触器点反馈判断接触器工作异常。1.检查接触器是否真正烧毁；2.检查各接触器触点粘连反馈开关是否卡死以至于扶梯错误判断；Err45接触器触点粘连根据输出状态与接触器点反馈判断接触器工作异常。1.检查接触器是否真正烧毁；2.检查各接触器触点粘连反馈开广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第24页GR/F212关是否卡死以至于扶梯错误判断；Err46合闸状态异常故障运行前停车后检测到系统不在合闸状态。1.检查抱闸是否损坏；2.检查抱闸反馈信号是否异常；Err47超速1.4倍故障根据FB-03设定的额定脉冲数，判断检测到的脉冲间数超过额定脉冲数1.4倍,从而判断主机速度超过额定速度1.4倍。1.检查电机和抱闸是否异常；2.检查主机测速传感器是否不能正常工作；3.检查是否超载引起；4.检查FB-03电机脉冲数是否与实际相符；Err48输入相序错误旁路变频运行时，每次上电第一次切换（变频到工频）时，如果检测到同步切换卡的RST输入相序与系统记录的不一致，则认为输入相序错误。1.检查输入电源是否异常；Err49停车超距故障抱闸信号关闭后经过FC-15的时间，检测到的主机脉冲如果超过FC-16,则认为停车超距。1.检查抱闸是否异常；2.检查是否超载引起。1.31.3 寰宇安全电路板显示故障处理寰宇安全电路板显示故障处理寰宇安全电路板外观为深绿色电路单板，须与变频器进行信号交换。寰宇安全电路板（V33为异步梯使用）广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第25页GR/F212寰宇安全电路板（V32为同步梯使用）LED故障显示代码故障内容处理方法ER_B:抱闸故障1 检查抱闸是否真正打不开2 检查抱闸开关保护开关是否不能动作ER_T:梯级故障1 检查梯级运行速度是否异常或是否真的丢失2.检查梯级缺失传感器是否不能正常工作ER_D:扶手带速度偏离故障1 检查扶手带运行速度是否异常或是否断裂2 检查扶手带测速传感器是否不能正常工作ER_SL:超速超过140%故障1 检查电机和抱闸是否异常2 检查主机测速传感器是否不能正常工作3 检查是否超载引起ER_SH:制动距离超出范围1 检查抱闸是否异常2 检查是否超载引起ER_FPGA:FPGA故障联系厂家ER_FB:安全继电器故障联系厂家ER_VL:欠速故障。1 检查电机和抱闸是否异常2 检查主机测速传感器是否不能正常工作ER_VH:超速（速度超出120%）故障1.检查电机和抱闸是否异常2.检查主机测速传感器是否不能正常工作3.检查是否超载引起ER_DIR:非操纵逆转故障1.检查主机测速传感器是否不能正常工作广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第26页GR/F2122.检查是否超载引起3.检查是否上行时调换了检测开关 A,B 相相序变频器部分故障码变频器部分故障码Err54运行反馈故障看变频器FC-44参数，对应故障如下：1.FC-44显示1表示上行信号反馈故障；2.FC-44显示2表示高速运行信号反馈故障；3.FC-44显示4表示运行后4s内安全电路板自检故障；4.FC-44显示8表示运行后4s后安全电路板自检故障。Err55停车超距故障1.检测电机和抱闸是否异常2.检查是否超载引起Err56安全电路板反馈故障根据安全电路板上二极管显示的故障排查，具体请查看上述LED故障显示1.41.4 变频器其它变频器其它常见常见故障故障及及处理处理方法方法变频器使用过程中可能会遇到下列故障情况，请参考下述方法进行简单故障分析：1）、上电无显示：a)用万用表检查变频器输入电源是否和变频器额定电压相一致。如果电源有问题请检查并排除。b)检查三相整流桥是否完好。c)检查 CHARGE 灯是否点亮。如果此灯没有亮，故障一般集中在整流桥或缓冲电阻上，若此灯已亮，则故障可能在开关电源部分。2）、上电后电源空气开关跳开：a)检查输入电源之间是否有接地或短路情况，排除存在问题。b)检查整流桥是否已经击穿。3）、变频器运行后电机不转动：a)检查 U、V、W 之间是否有均衡的三相输出。若有，则为电机线路或自身损坏，或电机因机械原因堵转。请排除。b)可有输出但三相不均衡，应该为变频器驱动板或输出模块损坏。c)若没有输出电压，可能会是驱动板或输出模块损坏。4）、上电变频器显示正常，运行后电源空气开关动作：a)检查输出模块之间相间是否存在短路情况。b)检查电机引线之间是否存在短路或接地情况。若有，请排除。c)若跳闸是偶尔出现而且电机和变频器之间距离比较远，则考虑加输出交流电抗器。2 蒙德变频器系统常见故障及处理方法蒙德变频器系统常见故障及处理方法2 2.1.1 因安全开关动作停梯因安全开关动作停梯故障及排除方法故障及排除方法如下如下：开关名称开关代码对应端子号备注相序EWSN24,C2-1不通,则表示此时断相或错相左边梯级链保护开关TCS.LC2-1,C2-2不通,则左边梯级链保护开关动作右边梯级链保护开关TCS.RC2-3,C2-4不通,则右边梯级链保护开关动作上部左边梳齿安全开关CMS.TLC4-3,C4-4不通,则上部左边梳齿安全开关动作上部右边梳齿安全开关CMS.TRC3-3,C3-4不通,则上部右边梳齿安全开关动作下部左边梳齿安全开关CMS.BLC2-7-C2-8不通,则下部左边梳齿安全开关动作下部右边梳齿安全开关CMS.BRC10-1,C10-2不通,则下部右边梳齿开关动作上部梯级下陷安全开关CTS.TC5-1,C5-2不通,则上部梯级下陷安全开关动作广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第27页GR/F212下部梯级下陷安全开关CTS.BC6-1,C6-2不通,则下部梯级下陷安全开关动作控制屏急停开关EST.BBC9-8,AC-1不通,则控制屏急停开关动作底部急停开关EST.BC10-8,C10-9不通,则底部急停开关动作顶部急停开关EST.TC4-8,C4-9不通,则顶部急停开关动作下部急停开关EST.DC1-1,C1-2不通,则下部急停开关动作上部左边扶手带入口保护开关TIS.TLC4-1,C4-2不通,则上部左边扶手带入口保护开关动作上部右边扶手带入口保护开关TIS.TRC3-1,C3-2不通,则上部右边扶手带入口保护开关动作下部左边扶手带入口保护开关TIS.BLC2-5,C2-6不通,则下部左边扶手带入口保护开关动作下部右边扶手带入口保护开关TIS.BRC10-3,C10-4不通,则下部左边扶手带入口保护开关动作电机热敏开关RMS.TC9-7,C9-8不通,则电机热敏开关动作2.22.2 变频器报障及处理办法变频器报障及处理办法变频器报障显示及分析如下：表一显示内容原因BRE制动异常制动回路异常BD主板故障 1发生超时复位(死机)BER1主板故障 2EEPROM 数据读出校验错误/写入故障BER2主板故障 3分频 CPU 通讯错误CRDE扩展卡自检错误设置了编码器类型但没有检测到相应的 PG 卡CE电流互感器自检故障受到强烈干扰内部故障CCE通信故障驱动器不能与外部通信EE外部异常EF正反转指令同步输入正转指令与反转指令同时输入 0.5 秒以上EST手动急停LE电机自学习失败1)不能达到测试电流:电机断线、电机参数设置错误2)测试结果不合理3)不能达到测试转速:电机轴负荷过大、电机参数设置错误、编码器线数不正确4)编码器相位不正确5)没有 Z 相信号6)Z 相电平设置不正确7)电机没有旋转(电机或编码器断线)8)错相9)编码器极数和电机极数不一致或者编码器线数错误JEZ 相校正异常没有 Z 相信号Z 相信号受到干扰编码器线数或电机极数设置出错OC1变频器变速中过电流在加减速过程中,变频器的输出电流超过阀值负载过大,加减速时间过短使用了特殊电机或最大适用功率以上的电机广州广日电梯工程有限公司广日广日自动自动扶梯扶梯及自动人行道及自动人行道维修手册维修手册编号：GCJ13-025共 33 页 第28页GR/F212(约额定电流的 200%)变频器输出侧发生短路、接地OC2变频器稳速中过电流在稳速过程中,变频器的输出电流超过阀值(约额定电流的 200%)负载过大使用了特殊电机或最大适用功率以上的电机变频器输出侧发生短路、接地OC3变频器模块过流或过热变频器的输出电流超过阀值(约额定电流的200%)负载过大变频器输出侧发生短路、接地变频器 IMP 模块损坏OL1电机过载基于电机额定电流的电子热保护引起变频器过载保护动作负载过大,加减速时间过短V/F 曲线的设定不正确电机额定电流设定不正确OL2过力矩变频器的输出力矩超过过力矩保护阀值(L3.02)的设定值并保持了过力矩保护时间(L3.03)以上的时间负载过大,加减速时间过短电机参数的设定不正确过力矩保护的设定不正确OL3驱动器过载基于变频器定电流的电子热保护动作负载过大输出电流的电子热保护动作输出电流达到变频器额定电流 180%持续 10sOV1减速中主回路过电压主回路直流电压超过阀值400V 级:约 780V电源电压太高减速时间太短,再生能量太大未按规定连接适当的制动电阻OV2稳速中主回路过电压主回路直流电压超过阀值400V 级:约 780V电源电压太高减速时间太短,再生能量太大未按规定连接适当的制动电阻OV3停止中主回路电压异常主回路直流电压超过制动阀值400V 级:约 780V上电时电源电压超过驱动器工作范围OH1散热片过热变频器散热片的温度超过散热片过热保护温度(L2.02)的设定值并保持了散热片过热保护时间(L2.03.)以上的时间环境温度太高周围有发热物体变频器的散热风扇停止运行散热器受堵塞OH2其它过热充电电阻过热散热风扇失效外部过热(电机、制动电阻等,须外加检测电路)
