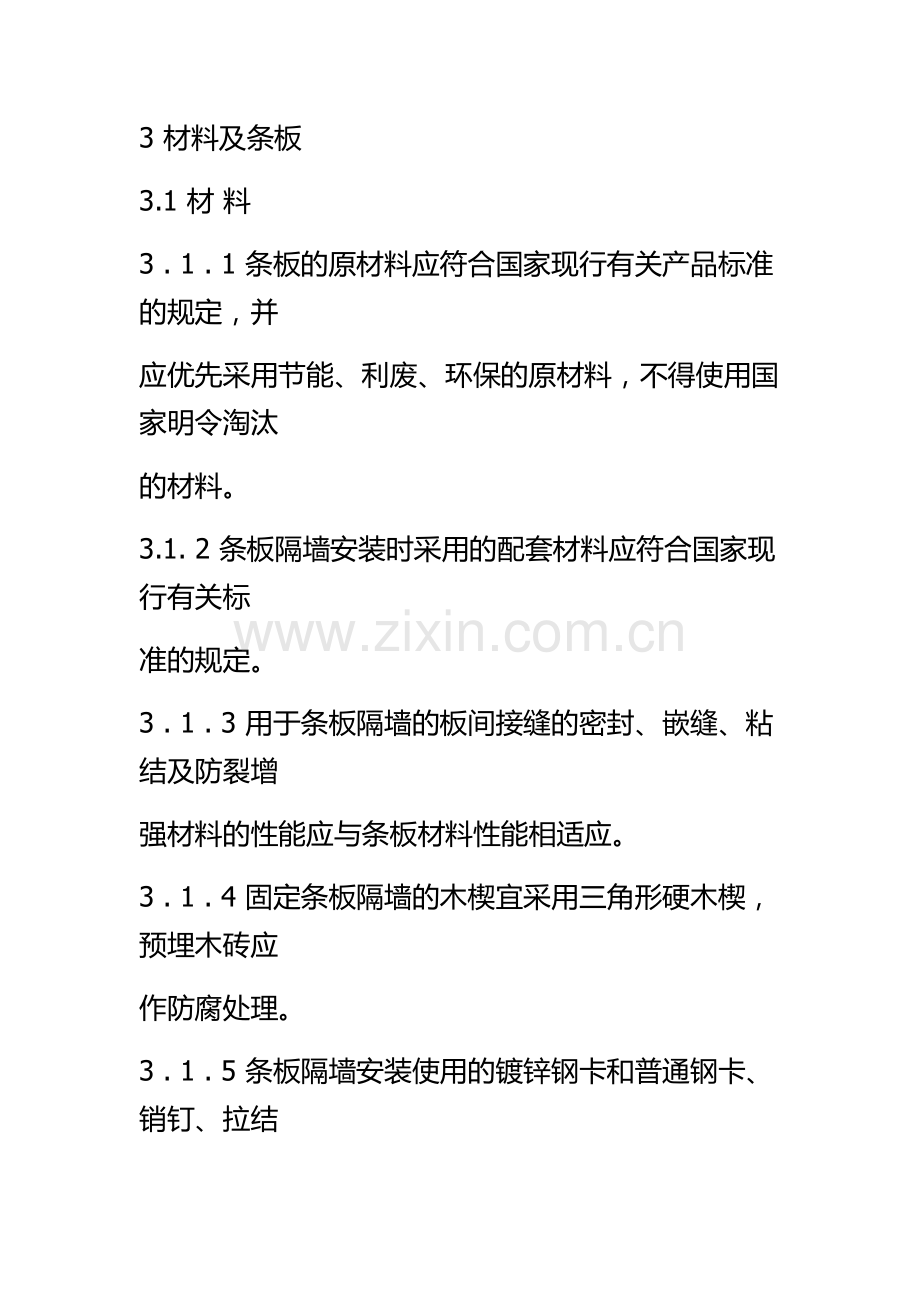

3 材料及条板
3.1 材 料
3 . 1 . 1 条板的原材料应符合国家现行有关产品标准的规定，并
应优先采用节能、利废、环保的原材料，不得使用国家明令淘汰
的材料。
3.1. 2 条板隔墙安装时采用的配套材料应符合国家现行有关标
准的规定。
3 . 1 . 3 用于条板隔墙的板间接缝的密封、嵌缝、粘结及防裂增
强材料的性能应与条板材料性能相适应。
3 . 1 . 4 固定条板隔墙的木楔宜采用三角形硬木楔，预埋木砖应
作防腐处理。

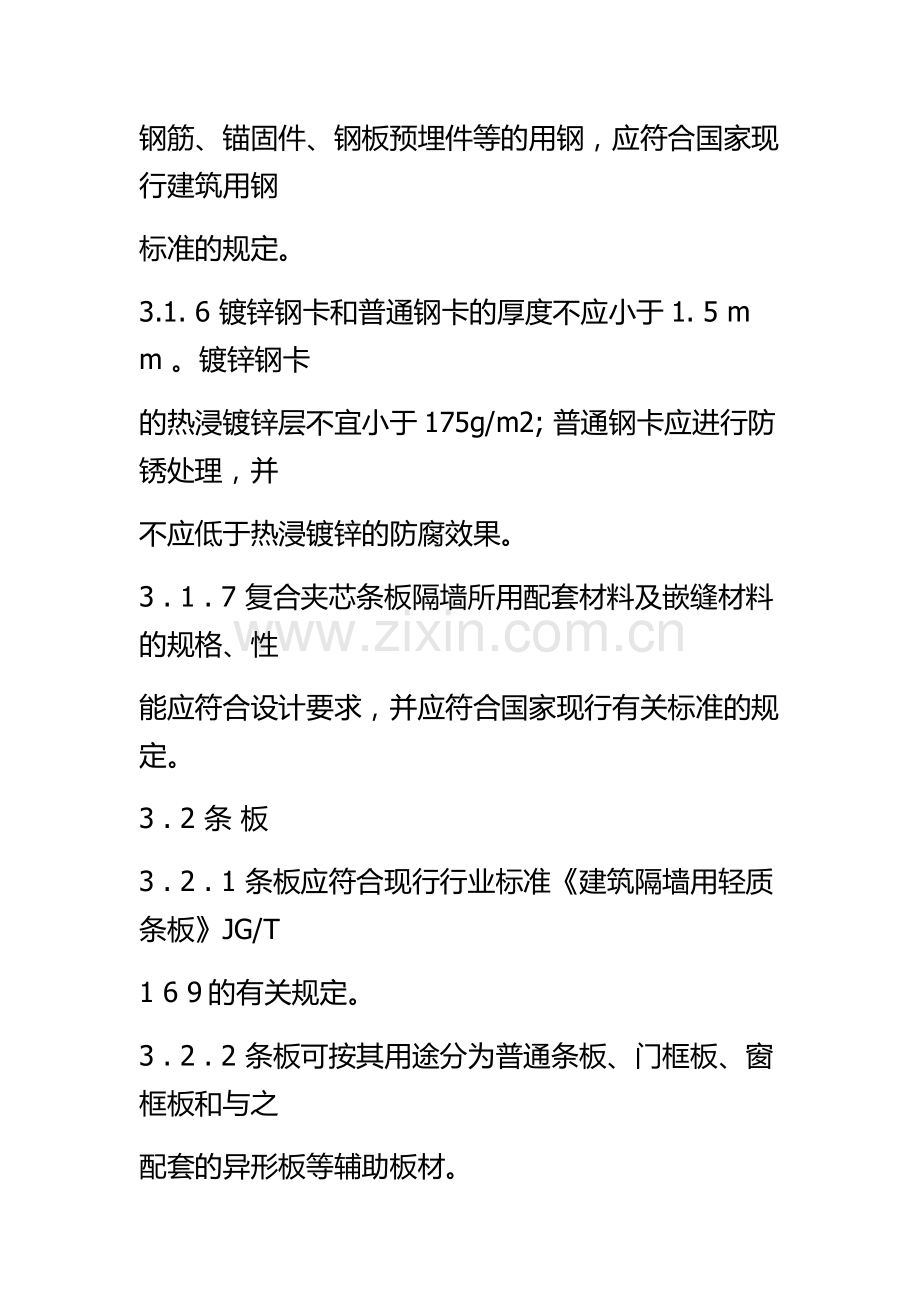

3 . 1 . 5 条板隔墙安装使用的镀锌钢卡和普通钢卡、销钉、拉结
钢筋、锚固件、钢板预埋件等的用钢，应符合国家现行建筑用钢
标准的规定。
3.1. 6 镀锌钢卡和普通钢卡的厚度不应小于1. 5 m m 。镀锌钢卡
的热浸镀锌层不宜小于175g/m2; 普通钢卡应进行防锈处理，并
不应低于热浸镀锌的防腐效果。
3 . 1 . 7 复合夹芯条板隔墙所用配套材料及嵌缝材料的规格、性
能应符合设计要求，并应符合国家现行有关标准的规定。
3 . 2 条 板
3 . 2 . 1 条板应符合现行行业标准《建筑隔墙用轻质条板》JG/T
1 6 9的有关规定。
3 . 2 . 2 条板可按其用途分为普通条板、门框板、窗框板和与之
配套的异形板等辅助板材。
3 . 2 . 3 条板的主要规格尺寸应符合下列规定：
31 条板的长度标志尺寸（L ) 应为楼层高减去梁高或楼板
厚度及安装预留空间，并宜为 2 2 0 0 m m〜 3500mm;
2 条板的宽度标志尺寸（B ) 宜 按 1 0 0 m m 递增；
3 条 板 的 厚 度 标 志 尺 寸 （了）宜 按 1 0 m m 递 增 ，也可按
2 5 m m 递增。
3 . 2 . 4 对于两侧为凹凸榫槽的条板，凹凸榫槽不得有缺损，对
接应吻合。
3. 2 . 5 对于空心的门框板、窗框板，靠门框一侧应为平口，距
板边不小于 120 m m 范围内应为实心；靠门框和窗框一侧可加设
专用预埋件、固定件与门、窗固定。
3. 2. 6 复合夹芯条板的面板和芯材应符合国家现行有关产品标
准的规定，并应符合下列规定：
1 面板应采用燃烧性能为A 级的无机类板材；
2 芯材燃烧性能应为B 1 级及以上，并应按现行国家标准
《建筑材料不燃性试验方法》GB/ T 5 4 6 4的有关规定进行检测；
3 面层与芯层应粘结密实、连接牢固，无脱层、翘曲、折
裂及缺损，不得出现空鼓和剥落；
4 对于纸蜂窝夹芯条板，芯板应为连续蜂窝状芯材，面密
度 不 应 小 于 6kg/m2; 单 层 蜂 窝 厚 度 不 宜 大 于 5 0 m m ，当大于
5 0 m m 时应设置多层的结构。
44 设 计
4.1 一般规定
4 . 1 . 1 条板隔墙工程应出具完整的设计文件。
4 . 1 . 2 条板隔墙工程安装前，工程设计单位应完成隔墙的设计
技术文件。设计技术文件应符合下列规定：
1 应确定选用条板隔墙的种类和轴线分布，隔墙的厚度要
求 ，门、窗分布位置和洞口尺寸，配电箱、控制柜和插座、开关
盒及水电管线分布位置及开槽深度、宽度、长度和留洞尺寸；
2 根据建筑各部位功能要求，应明确条板隔墙的防火、隔
声、防潮、防水、保温、防裂、防辐射等技术性能要求，采取相
关措施；
3 应明确条板隔墙的吊挂重物要求，并采取相应的加固
措施；
4 应明确条板隔墙的抗震功能要求，并采取相应抗震、加
固措施。
4 . 1 . 3 条板隔墙工程施工前宜提供隔墙样板或样板间，并应提
供相关检测报告。
4 . 2 隔墙设计
4 . 2 . 1 条板隔墙可用作分户隔墙、分室隔墙、外走廊隔墙、楼
梯间隔墙等。
4 . 2 . 2 条板隔墙设计时，应根据其使用功能和使用部位，选择
单层条板隔墙或双层条板隔墙。6 0 m m 及以下厚度的条板不得用
于单层隔墙。
4 . 2 . 3 条板隔墙厚度应满足建筑物抗震、防火、隔声、保温等
功能要求。单 层 条 板 隔 墙 用 做 分 户 墙 时 ，其 厚 度 不 应 小 于
511 2 0 m m ；用做户内分室隔墙时，其厚度不宜小于9 0 m m 。
4. 2 . 4 双层条板隔墙的条板厚度不宜小于 6 0 m m ，两板间距宜
为 1 0 m m〜 5 0 m m ，可作为空气层或填入吸声、保温等功能材料。
4 . 2 . 5 对于双层条板隔墙，两侧墙面的竖向接缝错开距离不应
小 于 2 0 0 m m ，两板间应采取连接、加强固定措施。
4. 2 . 6 接板安装的单层条板隔墙，条板对接部位应有连接措施，
其安装高度应符合下列规定：
1 9 0 m m 、1 0 0 m m 厚 条 板 隔 墙 的 接 板 安 装 高 度 不 应 大
于 3. 6 m ；
2 1 2 0 m m 、1 2 5 m m 厚 条 板 隔 墙 的 接 板 安 装 高 度 不 应 大
于 4. 5 m ；
3 1 5 0 m m 厚条板隔墙的接板安装高度不应大于4. 8 m ；
4 1 8 0 m m 厚条板隔墙的接板安装高度不应大于5. 4 m ；
5 其他厚度的条板隔墙的接板安装高度，施工单位可与设
计单位协商，另行设计，并应提交抗冲击性能检测报告。
4 . 2 . 7 条板隔墙的隔声性能指标应符合现行国家标准《民用建
筑隔声设计规范》G B 5 0 1 1 8的有关规定，并应满足工程设计
要求。
4 . 2 . 8 在抗震设防地区，条板隔墙与顶板、结构梁、主体墙和
柱之间的连接应采用钢卡，并应使用胀管螺丝、射钉固定。钢卡
的固定应符合下列规定：
1 条板隔墙与顶板、结构梁的接缝处，钢卡间距不应大
于 6 0 0 m m ；
2 条板隔墙与主体墙、柱的接缝处，钢卡可间断布置，且
间距不应大于 lm;
3 接板安装的条板隔墙，条板上端与顶板、结构梁的接缝
处应加设钢卡进行固定，且每块条板不应少于2 个固定点。
4 . 2 . 9 当条板隔墙需吊挂重物和设备时，不得单点固定，并应
采取加固措施，固定点间距应大于 3 0 0 m m 。用作固定和加固的
预埋件和锚固件，均应作防腐或防锈处理。4 . 2 . 1 0 当条板隔墙用于厨房、卫生间及有防潮、防水要求的环
境时，应采取防潮、防水处理构造措施。对于附设水池、水箱、
洗手盆等设施的条板隔墙，墙面应作防水处理，且防水高度不宜
低 于 1. 8 m 。
4. 2. 1 1 当防水型石膏条板隔墙及其他有防水、防潮要求的条板
隔墙用于潮湿环境时，下端应做 C 2 0 细石混凝土条形墙垫，且
墙垫高度不应小于 1 0 0 m m，并应作泛水处理。防潮墙垫宜采用
细石混凝土现浇，不宜采用预制墙垫。
4. 2 . 1 2 普通型石膏条板和防水性能较差的条板不宜用于潮湿环
境及有防潮、防水要求的环境。上述材质的条板隔墙用于无地下
室的首层时，宜在隔墙下部采取防潮措施。
4 . 2 . 1 3 对于有防火要求的分户隔墙、走廊隔墙和楼梯间隔墙，
条板隔墙的燃烧性能和耐火极限指标应符合现行国家标准《建筑
设计防火规范》G B 50016和 《高层民用建筑设计防火规范》G B
50045的有关规定，并应满足工程设计要求。
4 . 2 . 1 4 对于有保温要求的分户隔墙、走廊隔墙和楼梯间隔墙，
应采取相应的保温措施，并可选用复合夹芯条板隔墙或双层条板
隔墙。居住建筑分户墙的传热系数应符合现行行业标准《严寒和
寒冷地区居住建筑节能设计标准》JGJ 26、《夏热冬冷地区居住
建筑节能设计标准》 1 34等的有关规定。
4 . 2 . 1 5 顶端为自由端的条板隔墙，应做压顶。压顶宜采用通长
角钢圈梁，并用水泥砂浆覆盖抹平，也可设置混凝土圈梁，且空
心条板顶端孔洞均应局部灌实，每块板应埋设不少于一根钢筋与
上部角钢圈梁或混凝土圈梁钢筋连接。隔墙上端应间断设置拉杆
与主体结构固定；所有外露铁件均应做防锈处理。
4 . 3 构造措施
4. 3 . 1 当单层条板隔墙采取接板安装且在限高以内时，竖向接
板不宜超过一次，且相邻条板接头位置应至少错开 3 0 0 m m。条
板对接部位应设置连接件或定位钢卡，做好定位、加固和防裂处
7理。双层条板隔墙宜按单层条板隔墙的施工工法进行设计。
4. 3. 2 当抗震设防地区的条板隔墙安装长度超过 6 m 时，应设
置构造柱，并应采取加固措施。当非抗震设防地区的条板隔墙安
装长度超过 6 m 时 ，应根据其材质、构造、部位，采用下列加强
防裂措施：
1 沿隔墙长度方向，可在板与板之间间断设置伸缩缝，且
接缝处应使用柔性粘结材料处理；
2 可采用加设拉结筋加固措施；
3 可采用全墙面粘贴纤维网格布、无纺布或挂钢丝网抹灰
处理。
4 . 3 . 3 条板应竖向排列，排板应采用标准板。当隔墙端部尺寸
不 足 一 块 标 准 板 宽 时 ，可 采 用 补 板 ，且 补 板 宽 度 不 应 小
于 2 0 0 m m o
4 . 3 . 4 条板隔墙下端与楼地面结合处宜预留安装空隙，且预留
空隙在 4 0 m m 及以下的宜填入1 : 3 水泥砂浆，4 0 m m 以上的宜
填人干硬性细石混凝土，撤除木楔后的遗留空隙应采用相同强度
等级的砂浆或细石混凝土填塞、捣实。
4 . 3 . 5 当在条板隔墙上横向开槽、开洞敷设电气暗线、暗管、
开关盒时，隔墙的厚度不宜小于9 0 m m ，开槽长度不应大于条板
宽 度的 1/2。不得在隔墙两侧同一部位开槽、开洞，其间距应至
少 错 开 1 5 0 m m。板面开槽、开洞应在隔墙安装7d后进行。
4 . 3 . 6 单层条板隔墙内不宜设置暗埋的配电箱、控制柜，可采
取明装的方式或局部设置双层条板的方式。配电箱、控制柜不得
穿透隔墙。配电箱、控制柜宜选用薄型箱体。
4 . 3 . 7 单层条板隔墙内不宜横向暗埋水管，当需要敷设水管时，
宜局部设置附墙或采用双层条板隔墙，也可采用明装的方式。当
需在单层条板内局部暗埋水管时，隔墙厚度不应小于 1 2 0 m m ，
且开槽长度不应大于条板宽度的1/2，并应采取防渗漏和防裂措
施 。当低温环境下水管可能产生冰冻或结露时，应进行防冻或防
结露设计。4 . 3 . 8 条板隔墙的板与板之间可采用榫接、平接、双凹槽对接
方式，并应根据不同材质、不同构造、不同部位的隔墙采取下列
防裂措施：
1 应在板与板之间对接缝隙内填满、灌实粘结材料，企口
接缝处应采取抗裂措施；
2 条板隔墙阴阳角处以及条板与建筑主体结构结合处应作
专门防裂处理。
4 . 3 . 9 确定条板隔墙上预留门、窗洞口位置时，应选用与隔墙
厚度相适应的门、窗框。当采用空心条板作门、窗框板时，距板
边 1 2 0 m m〜 1 5 0 m m 范围内不得有空心孔洞，可将空心条板的第
一孔用细石混凝土灌实。
4 . 3 . 1 0 工厂预制的门、窗框板靠门、窗框一侧应设置固定门窗
的预埋件。施工现场切割制作的门、窗框板可采用胀管螺丝或其
他加固件与门、窗框固定，并应根据门窗洞口大小确定固定位置
和数量，且每侧的固定点不应少于3 处。
4 . 3 . 1 1 当门、窗框板上部墙体高度大于6 0 0 m m 或门窗洞口宽
度超过 1 . 5 m 时，应采用配有钢筋的过梁板或采取其他加固措
施 ，过梁板两端搭接处不应小于1 0 0 m m。门框板、窗框板与门、
窗框的接缝处应采取密封、隔声、防裂等措施。
4 . 3 . 1 2 复合夹芯条板隔墙的门、窗框板洞口周边应有封边条，
可采用镀锌轻钢龙骨封闭端口夹芯材料，并应采取加网补强防裂
措施。
95 施 工
5.1 — 般 规 定
5 . 1 . 1 条板隔墙安装前，应编制分项工程施工技术文件，包括
下列内容：
1 条板隔墙排板图（立面、平面图），排板图中应标明条板
种类、规格尺寸；门、窗洞口的位置、尺寸；管线、配电箱、插
座及开关盒的位置、尺寸、数量；预埋件及钢板卡件位置、数
量 、规格种类等；
2 条板隔墙安装构造图及相关技术资料，应包括条板与条
板间的连接构造，条板隔墙与梁板、顶板、地面、防潮垫层的连
接做法，条板隔墙与主体墙、柱的连接做法，条板隔墙门、窗洞
口处的构造做法，钢板卡件、预埋件做法，条板隔墙内暗埋管线
及吊挂重物的加固构造和修补加强措施等；
3 条板隔墙具体施工方案，应包括施工安装人员、机械机
具的组织调配、条板产品的运输、储存，辅助材料的制备；墙体
的安装工艺要求、安装顺序、工期进度要求、安装质量、安全措
施要求；墙体安装各工序的检查、验收及整改措施；
4 施工单位应按设计技术文件、资料，编制条板隔墙分项
工程施工技术文件。施工技术文件应由施工单位技术负责人批
准 ，经监理单位审核后实施。
5 . 1 . 2 条板隔墙安装工程应在做地面找平层之前进行。大型条
板隔墙工程施工前，宜先做样板墙，并应经有关方确认后再进场
施工。
5 . 1 . 3 条板隔墙安装前，应对墙板安装人员进行培训并进行技
术交底，安装人员应掌握施工图及相关的技术文件。
5 . 1 . 4 条板隔墙施工期间，应采取控制施工现场粉尘、废弃物、
10噪声等的措施，避免对周围环境造成污染和危害。
5 . 1 . 5 条板隔墙施工现场环境温度不宜低于5° C;当需在低于
5°C环境下施工时，应采取冬期施工措施。
5.1. 6 条板隔墙施工过程中应对各工序进行验收并保存验收记
录，并应按施工程序组织隐蔽工程的验收、保存施工和验收记
录。施工和验收记录应包括文字记录、照片或影像资料。
5 . 1 . 7 条板隔墙施工前，应制定安全施工技术措施，且施工中
的劳动保护应符合国家现行有关标准的规定。搬运条板时，应采
用侧立的方式，重量较大的条板应使用轻型机具辅助施工安装。
5 . 2 施工准备
5 . 2 . 1 条板隔墙施工作业前，施工现场杂物应清理干净，场地
应平整，并应具备安装隔墙的施工作业条件。
5 . 2 . 2 条板隔墙施工前的准备工作应符合下列规定：
1 条板和配套材料进场时，应进行验收，并应提供产品合
格证和有效检验报告；条板和配套材料的进场验收记录和验报
告应归入工程档案；不合格的条板和配套材料不得进人施工
现场；
2 条板和配套材料应按不同种类、规格分别在相应的安装
区域堆放，条板下部应放置垫木，并宜侧立堆放，且堆放高度不
宜超过两层；现场存放的条板不得被水冲淋和浸湿，不得被其他
物料污染；条板露天堆放时，应做好防雨雪、防暴晒措施；
3 现场配制的嵌缝材料、粘结材料，以及开洞后填实补强
的专用砂浆应具有使用说明书，并应提供检测报告；粘结材料应
按设计要求和说明书配置和使用；
4 钢卡、铆钉等安装辅助材料进场时，应提供产品合格证，
配套安装工具、机具应能正常使用；安装使用的材料、工具应分
类管理，并应根据需要的数量备好。
5 . 2 . 3 条板隔墙施工前，应先清理基层，对需要处理的光滑地
面应进行凿毛处理；然后按安装排板图放线，标出每块条板安装
11位置、门窗洞口位置，放线应清晰，位置应准确，并应经检査无
误后再进行下道工序施工。
5 . 2 . 4 对于有防潮、防水要求的条板隔墙，应先做好细石混凝
土墙垫。
5 . 2 . 5 条板隔墙安装前，宜对预埋件、吊挂件、连接件的数量、
位置、固定方法，以及双层条板隔墙板间芯层材料的铺装进行核
查 ，并应满足条板隔墙分项工程设计技术文件的要求。
5 . 3 条板隔墙安装
5 . 3 . 1 条板隔墙安装应符合下列规定：
1 应按排板图在地面及顶棚板面上放线，条板应从主体墙、
柱的一端向另一端按顺序安装；当有门洞口时，宜从门洞口向两
侧安装；
2 应先安装定位板；可在条板的企口处、板的顶面均匀满
刮粘结材料，空心条板的上端宜局部封孔，上下对准定位线立
板 ；条板下端距地面的预留安装间隙宜保持在 3 0 m m 〜 6 0 m m ，
并可根据需要调整；
3 可在条板下部打入木楔，并应楔紧，且木楔的位置应选
择在条板的实心肋处；
4 应利用木楔调整位置，两个木楔为一组，使条板就位，
可将板垂直向上挤压，顶紧梁、板底部，调整好板的垂直度后再
固定；
5 应按顺序安装条板，将板榫槽对准榫头拼接，条板与条
板之间应紧密连接；应调整好垂直度和相邻板面的平整度，并应
待条板的垂直度、平整度检验合格后，再安装下一块条板；
6 应按排板图在条板与顶板、结构梁，主体墙、柱的连接
处设置定位钢卡、抗震钢卡；
7 板与板之间的对接缝隙内应填满、灌实粘结材料，板缝
间隙应揉挤严密，被挤出的粘结材料应刮平勾实；
8 条板隔墙与楼地面空隙处，可用干硬性细石混凝土填实；
129 木楔可在立板养护3 d后取出，并应填实楔孔。
5. 3. 2 双层条板隔墙的安装可按本规程第5. 3. 1 条的要求进行，
并应先安装好一侧条板，确认墙体外表面平整、墙面板与板之间
接缝处粘结处理完毕后，再按设计要求安装另一侧条板。双层条
板隔墙两侧条板的接缝错开距离不应小于2 0 0 m m。
5 . 3 . 3 当双层条板隔墙设计为隔声隔墙或保温隔墙时，应在安
装好一侧条板后，根据设计要求安装固定好墙内管线、留出空气
层或铺装吸声或保温功能材料，验收合格后再安装另一侧条板。
5 . 3 . 4 为保证双层条板隔墙的安全性能，两板间应采取连接、
加强固定措施；两 板 间 距 小 于 5 m m 时，可采用胶粘剂点粘加
固，板间空隙较大时可使用连接件或定位件连接。
5. 3. 5 条板隔墙接板安装工程应按本规程第4. 2. 8 条相关要求
进行加固，且卡件、连接件应定位准确、固定牢固。条板与条板
对接部位应做好定位、加固、防裂处理。
5. 3. 6 当合同约定或设计要求对接板隔墙工程进行见证检测时，
应进行隔墙的抗冲击性能检测。
5 . 4 门、窗框板安装
5 . 4 . 1 门、窗框板安装时，应按排板图标出的门窗洞口位置，
先对门窗框板定位，再从门窗洞口向两侧安装隔墙。门、窗框板
安装应牢固，与条板或主体结构连接应采用专用粘结材料粘结，
并应采取加网防裂措施，连接部位应密实、无裂缝。
5 . 4 . 2 当预制门、窗框板中预埋有木砖或钢连接件时，可与木
制、钢制或塑钢门、窗框连接固定；当门、窗框板在施工现场切
割制作时，应使用金属膨胀螺钉与门、窗框现场固定。门、窗框
板的连接固定应按本规程第4. 3. 9〜 4. 3. 1 1条执行。
5 . 4 . 3 当门、窗框有特殊要求时，可采用钢板加固等措施，并
应与门、窗框板的预埋件连接牢固。
5 . 4 . 4 安装门头横板时，应在门角的接缝处采取加网防裂措施。
门窗框与洞口周边的连接缝应采用聚合物砂浆或弹性密封材料填
13实 ，并应采取加网补强等防裂措施。
5. 4.5 门窗框的安装应在条板隔墙安装完成7d后进行。
5 . 5 管、线安装
5 . 5 . 1 水电管线的安装、敷设应与条板隔墙安装配合进行，并
应在条板隔墙安装完成7d后进行。
5 . 5 . 2 安装水电管线时，应根据施工技术文件的相关要求，先
在隔墙上弹墨线定位，再按弹出的定位墨线位置切割横向、纵向
线槽和开关盒洞口，并应使用专用切割工具按设计规定的尺寸单
面开槽切割，不应在条板隔墙上任意开槽、开洞。开槽、开洞应
符合本规程第 4 章的相关规定。
5 . 5 . 3 切割完线槽、开关盒洞口后，应按设计要求敷设管线、
插座、开关盒，并应先做好定位，可用螺钉、卡件将管线、开关
盒固定在条板的实心部位上。开关盒、插座四周应采用粘结材料
填实、粘牢，并宜采用与条板相应的材料补强修复。开关盒、插
座的表面应与隔墙面齐平。空心条板隔墙纵向布线时，可沿条板
的孔洞穿行。
5 . 5 . 4 管线、开关盒敷设后，应及时回填、补强。水泥条板隔
墙上开的槽孔宜采用聚合物水泥砂浆或专用填充材料填充密实;
开槽的墙面可采用粘贴耐碱玻璃纤维网格布、无纺布或采取局部
挂钢丝网等补强、防裂措施。空心条板隔墙可在局部堵塞横槽下
部孔洞后，再作补强、修复。石膏条板宜采用同类材料补强。
5 . 5 . 5 明装水管的安装应按工程设计要求进行。
5 . 5 . 6 设备控制柜、配电箱的安装应按工程设计要求进行。
5 . 6 接缝及墙面处理
5. 6.1 条板的接缝处理应在门窗框、管线安装完毕7d 后进行。
接缝处理前，应检查所有的板缝，清理接缝部位，补满破损孔
隙 ，清洁墙面。
5 . 6 . 2 条板隔墙接缝处应采用粘结砂浆填实，表层应采用与隔
14墙条板相适应的材料抹面并刮平压光，颜色应与板面相近。条板
的企口接缝处应先用粘结材料打底，再用粘贴盖缝材料。墙面接
缝防裂处理可按本规程第4 章的相关规定执行。
5 . 6 . 3 对于有防潮、防渗漏要求的条板隔墙，投入使用前应采
用防水胶结料嵌缝，并应按设计要求进行墙面防水处理。
5.7 成品保护
5. 7 . 1 条板隔墙施工中各专业工种应配合，不得颠倒工序。交
叉作业时，应做好工序交接，不得对已完成工序的成品、半成品
造成破坏。
5. 7. 2 条板隔墙安装施工过程中及工程验收前，应采取防护措
施 ，不应受到施工机具碰撞。安装后的条板隔墙7 d 内不得承受
侧向作用力，施工梯架、工程用的物料等不得支撑、顶压或斜靠
在墙体上。
5 . 7 . 3 当进行混凝土地面等施工时，应防止物料污染、损坏成
品隔墙墙面。
156 工程验收
6.1 一般规定
6.1.1 条板隔墙工程质量验收应检查下列文件和记录：
1 条板隔墙施工图、设计说明及其他设计文件；
2 条板制品和主要配套材料出厂合格证、性能检验报告、
进场验收记录和复验报告；
3 隔墙分项工序施工记录、隐蔽工程验收记录；
4 施工过程中重大技术问题的处理文件、工作记录和工程
变更记录。
6 . 1 . 2 条板隔墙工程应对下列隐蔽工程项目进行验收，隐蔽工
程验收应有记录，记录应包含必要的图像资料。
1 隔墙中预埋件、吊挂件、拉结筋等的安装验收记录；
2 配电箱、开关盒及管线开槽、敷设、安装现场验收记录；
3 双层复合隔墙中隔声、防火、保温等填充材料的设置验
收记录。
6 . 1 . 3 条板隔墙的检验批应以同一品种的轻质隔墙工程每5 0间
(大面积房间和走廊按轻质隔墙的墙面3 0 m 2为一间）划分为一个
检验批，不 足 5 0间应划分为一个检验批。
6 . 1 . 4 条板隔墙工程质量验收应在施工单位自行检查评定的基
础上进行。
6 . 1 . 5 条板隔墙工程质量验收应符合现行国家标准《建筑装饰
装修工程质量验收规范》G B 5 0210和 《建筑工程施工质量验收
统一标准》G B 50300的有关规定。
6.1. 6 民用建筑条板隔墙工程的隔声性能应符合现行国家标准
《民用建筑隔声设计规范》G B 50118及国家现行有关产品标准的
规定。
166 . 2 检验批验收
6. 2.1 检验批质量合格应符合下列规定：
1 主控项目和一般项目的质量应经抽样检验合格；
2 应具有完整的施工操作依据、质量检查记录。
6 . 2 . 2 对于条板隔墙工程的检查数量，每个检验批应至少抽查
1 0 % ，但不得少于 3 间，不 足 3 间时应全数检查。
6. 2. 3 条板隔墙工程检验批质量验收记录应按本规程附录A 的
要求填写。
工 主 控 项 目
6 . 2 . 4 隔墙条板的品种、规格、性能、外观应符合设计要求。
对于有隔声、保温、防火、防潮等特殊要求的工程，板材应满足
相应的性能等级。
检验方法：观察，检查产品合格证书、进场验收记录和性能
检测报告。
6 . 2 . 5 条板隔墙的预埋件、连接件的位置、规格、数量和连接
方法应符合设计要求。
检验方法：观察，尺量检查，检查隐蔽工程验收记录。
6. 2 . 6 条板之间、条板与建筑主体结构的结合应牢固，稳定，
连接方法应符合设计要求。
检验方法：观察，手板检查。
6. 2. 7 条板隔墙安装所用接缝材料的品种及接缝方法应符合设
计要求。
检验方法：观察，检查产品合格证书和施工记录。
n 一 般 项 目
6. 2 . 8 条板安装应垂直、平整、位置正确，转角应规整，板材
不得有缺边、掉角、开裂等缺陷。
检验方法：观察，尺量检査。
176 . 2 . 9 条板隔墙表面应平整、接缝应顺直、均匀，不应有裂缝。
检验方法：观察，手摸检查。
6 . 2 . 1 0 隔墙上开的孔洞、槽 、盒应位置准确、套割方正、边缘
整齐。
检验方法：观察。
6. 2.1 1 条板隔墙安装的允许偏差和检验方法应符合表6. 2. 11
的规定。
表 6 .2 .1 1 条板隔墙安装的允许偏差和检验方法
序号 项 目 允许偏差（m m ) 检验方法
1 墙体轴线位移 5 用经纬仪或拉线和尺检查
2 表面平整度 3 用 2 m 靠尺和楔形塞尺检查
3 立面垂直度 3 用 2 m 垂直检测尺检査
4 接缝高低 2 用直尺和楔形塞尺检査
5 阴阳角方正 3 用方尺及楔形塞尺检查
6 . 3 分项工程验收
6 . 3 . 1 条板隔墙工程是建筑装饰装修工程的分项工程，质量验
收合格应符合下列规定：
1 分项工程质量验收所含的检验批均应符合合格质量的
规定；
2 分项工程质量验收所含的检验批的质量验收记录应完整。
6. 3 . 2 检验批及分项工程应由监理工程师（建设单位项目技术
负责人）组 织 施 工 单 位 项 目 专 业 质 量 （技 术 ）负责人等进行
验收。
6. 3. 3 条板隔墙施工分项工程验收记录应按本规程附录B 要求
填写。
6 . 3 . 4 当条板隔墙安装质量不满足要求时，应按下列规定进行
处理：
1 经返工重做的检验批，应重新进行验收；
182 经部分返修后，能满足使用要求的工程，可按技术方案
和协商文件进行验收；
3 经返工重做，重新验收仍不满足要求的工程，不应验收。
19附录A 工程检验批质量验收记录
表 A 检验批质量验收记录
工程名称 开工时间
分项工程名称 验收部位
施工单位 项目经理
分包单位 项目经理
施工执行标准 标准编号
主
控
项
巨
质量验收规范的规定 施工单位检查评定记录 监理(建设 )单位验收记录
1
2
3
4
5
般
项
巨
1
2
3
4
5
施工单位检査评定结果
项目专业质量检查员： 年 月 日
监 理 （建设）单位
检查验收结论
监理工程师：
(建设单位专业技术负责人）
年 月 日
20附录B 条板隔墙施工分项工程验收记录
表 B 分项工程验收记录
工程名称 结构类型 检验批数
施工单位 项目经理 项目技术负责人
分包单位 分包单位负责人 分包项目经理
序号 检验批部位、区段 施工单位检查评定结果
监 理 （建设）
单位验收结论
1
2
3
4
5
6
7
8
9
检査
结论
项目专业技术负责人：
年 月 日
验收
结论
监理工程师：
(建设单位项目专业技术负责人）
年 月 日
21本规程用词说明
1 为了便于在执行本规程条文时区别对待，对要求严格程
度不同的用词说明如下：
1 ) 表示很严格，非这样做不可的：
正面词采用“必须”，反 面 词 用 “严禁”。
2 ) 表示严格，在正常情况下均应这样做的：
正面词采用“应”，反面词采用“不应”或 “不得”。
3 ) 表示允许稍有选择，在条件许可时首先应这样做的：
正面词采用“宜”，反面词采用“不宜”。
4 ) 表 示 有 选 择 ，在 一 定 条 件 下 可 以 这 样 做 的 ，采用
“可”。
2 条文中指明应按其他有关标准执行的写法为 ： “应符
合……的规定”或 “应按……执行”。
