垃圾中转站设计说明.doc

第一章 建筑设计说明
一、设计依据
1. 1《广德县城市总体规划》
1. 2 安徽广德垃圾中转站详细规划用地红线图
1. 3《民用建筑设计通则》(GB50352一2005)
1．4《住宅建筑设计规范》(JGJ38-99)
1. 5《城市道路和建筑物无障碍设计规范》(JGJ134-2001)
1．6《办公建筑设计规范》(JGJ67-89)
1. 7《汽车库建筑设计规范》(JGJ100-98)
1. 8《建筑设计防火规范》(GBOO16-2006)
1. 9国家及安徽省相关现行规划设计以及建筑设计规范和规程
二、项目概况
基地位于安徽省宣城市 广德县经济开发区。该地块周边配套齐全，交通便利，环境景观优越。规划总用地面积46798平方米。
三、总体规划设计
1、规划结构
为了适应城市进程及家庭结构的变化，以及现代人思想意识的变迁，在设计中强化组团模式，突出邻里空间。运用城市社会学理论，以半封闭的院落作为小区住宅布局的基本形式，加强邻里空间的组织，增强居民归属感。院落--组团--小区的空间关系变化，一方面有助于营造亲切的邻里互动氛围，同时也有利于小区分级管理。

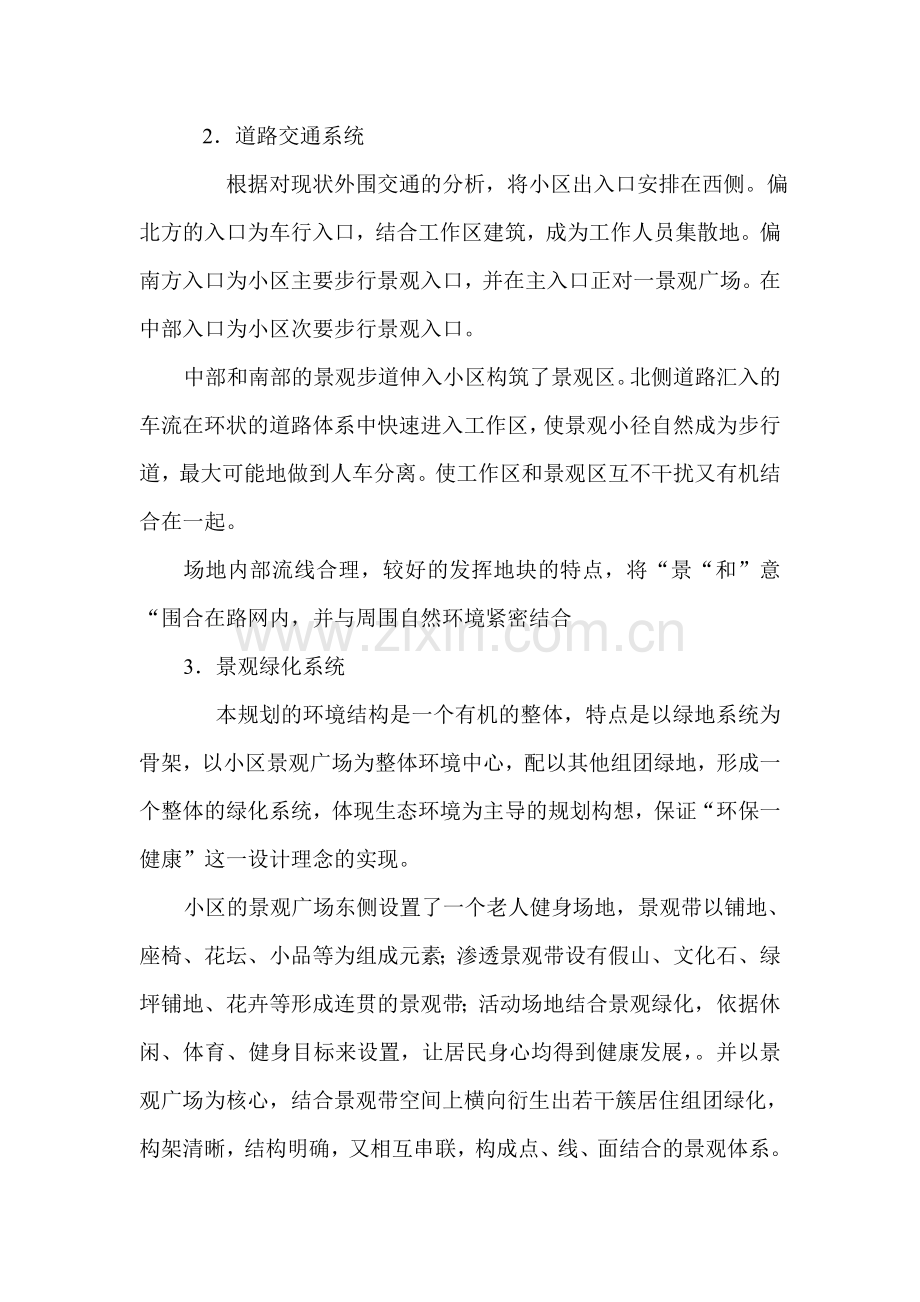

2．道路交通系统
根据对现状外围交通的分析，将小区出入口安排在西侧。偏北方的入口为车行入口，结合工作区建筑，成为工作人员集散地。偏南方入口为小区主要步行景观入口，并在主入口正对一景观广场。在中部入口为小区次要步行景观入口。
中部和南部的景观步道伸入小区构筑了景观区。北侧道路汇入的车流在环状的道路体系中快速进入工作区，使景观小径自然成为步行道，最大可能地做到人车分离。使工作区和景观区互不干扰又有机结合在一起。
场地内部流线合理，较好的发挥地块的特点，将“景“和”意“围合在路网内，并与周围自然环境紧密结合
3．景观绿化系统
本规划的环境结构是一个有机的整体，特点是以绿地系统为骨架，以小区景观广场为整体环境中心，配以其他组团绿地，形成一个整体的绿化系统，体现生态环境为主导的规划构想，保证“环保一健康”这一设计理念的实现。
小区的景观广场东侧设置了一个老人健身场地，景观带以铺地、座椅、花坛、小品等为组成元素；渗透景观带设有假山、文化石、绿坪铺地、花卉等形成连贯的景观带；活动场地结合景观绿化，依据休闲、体育、健身目标来设置，让居民身心均得到健康发展，。并以景观广场为核心，结合景观带空间上横向衍生出若干簇居住组团绿化，构架清晰，结构明确，又相互串联，构成点、线、面结合的景观体系。变化有致的空间体系由此展开。
四、建筑设计
1．设计原则
建筑以现代居住建筑风格定位。
建筑功能追求舒适实用。
建筑造型追求与现代同步与自然环境对话。
2．建筑风格
建筑立面设计现代徽派风格为主，通过对屋面，墙面，门窗的不同材质，色彩，肌理的变化，形成朴实，简练，多样统一的建筑总体风格。
五、 消防设计
1．设计依据
1. 1《建筑设计防火规范》GB50016—2006
1. 2《汽车库、修车库、停车场设计防火规范》GB50067-97
2．建筑分类及耐火等级
2. 1本小区内建筑为二类建筑，耐火等级为二级；
六、 竖向设计
1．设计原则
1. 1合理利用地形地貌，减少土方工程量。
1. 2各种场地符合使用坡度。
1. 3管道的铺设要求。
1. 4有利于建筑的布置与空间环境的设计。
1. 5对外联系道路的高程应与城市道路标高相衔接。
2．竖向设计
小区规划充分尊重周边地块、道路及内部自然地形标高，尽可能结合现状地形特征，允分营造良好的建筑格局。详细的竖向设计参见竖向设计图
规划场地的适用坡度，满足如下规定：
密实性地面和广场：0.3-3.0%
广场兼停车场： 0.2-0.5%
运动场： 0.2-0.5%
绿地： 0.5-2.5%
七、节能
建筑依据《夏热冬冷地区居住建筑节能设计标准》，外围护结构采用保温节能措施，内墙采用保温沙浆，屋顶采用挤塑聚苯板，外门、窗采用断热型铝合金中空玻璃窗。屋面预留太阳能空间，并预埋太阳能上下水管。
八、环保
住宅楼中影响到对公共卫生的主要因素为住户排出生活污、废水及卫生间、厨房废气；生活垃圾以及公共设施产生的污、废水和废气。
厨房、卫生间烟气管道和水管均通过竖井高空设计。生活污水和废气分别排入城市污水和废气管道，至集中污水处理厂处理。生活垃圾采用环保袋封扎后集中处理，每幢建筑均设有垃圾收集点。
十一、主要经济技术指标
经济技术指标
项目
指标
规划用地面积
4000
总建筑面积
600

容积率
0.15

绿地率
40%

第二章 结构设计说明
一、工程概况
基地位于安徽省宣城市 广德县经济开发区。规划总用地面积46798平方米。
二、设计依据
1) 《建筑结构荷载规范》(GB50009-2001) （2006年版）
2) 《建筑抗震设计规范》(GB50011-2010)
3) 《混凝土结构设计规范》(GB50010—2002)
4) 《建筑地基基础设计规范》(GB50007—2002)
5) 《建筑桩基技术规范》 (JGJ94—94)
三、设计荷载取值
1)挑出阳台： 2.5KN/m2；
2)上人屋面： 2.0KN/m2；
3)不上人屋面： 0.7KN/m2；
4)基本风压： 0.35KN/m2（n=50年）；
5)基本雪压： 0.50KN/m2（n= 50年)；
四、结构设计：
1．基础设计：由于未进行地质勘察，所以具体方案有待地质详勘后进一步深化。
2．上部结构设计：采用框架体系；楼屋面采用现浇钢筋混凝土楼屋面。
3. 主要结构材料：
混凝土：C20～C25
钢材：HPB235和HRB400钢
砌体材料：外墙及内隔墙为蒸压加气砼砌块。
五、结构设计软件
主体结构计算采用SATWE建筑结构三维分析软件，平面计算采用结构计算机辅软件（探索者、理正等），地基基础结构分析采用JCCAD软件。
