三相电子式导轨电度计量表DTSD1352型.pdf

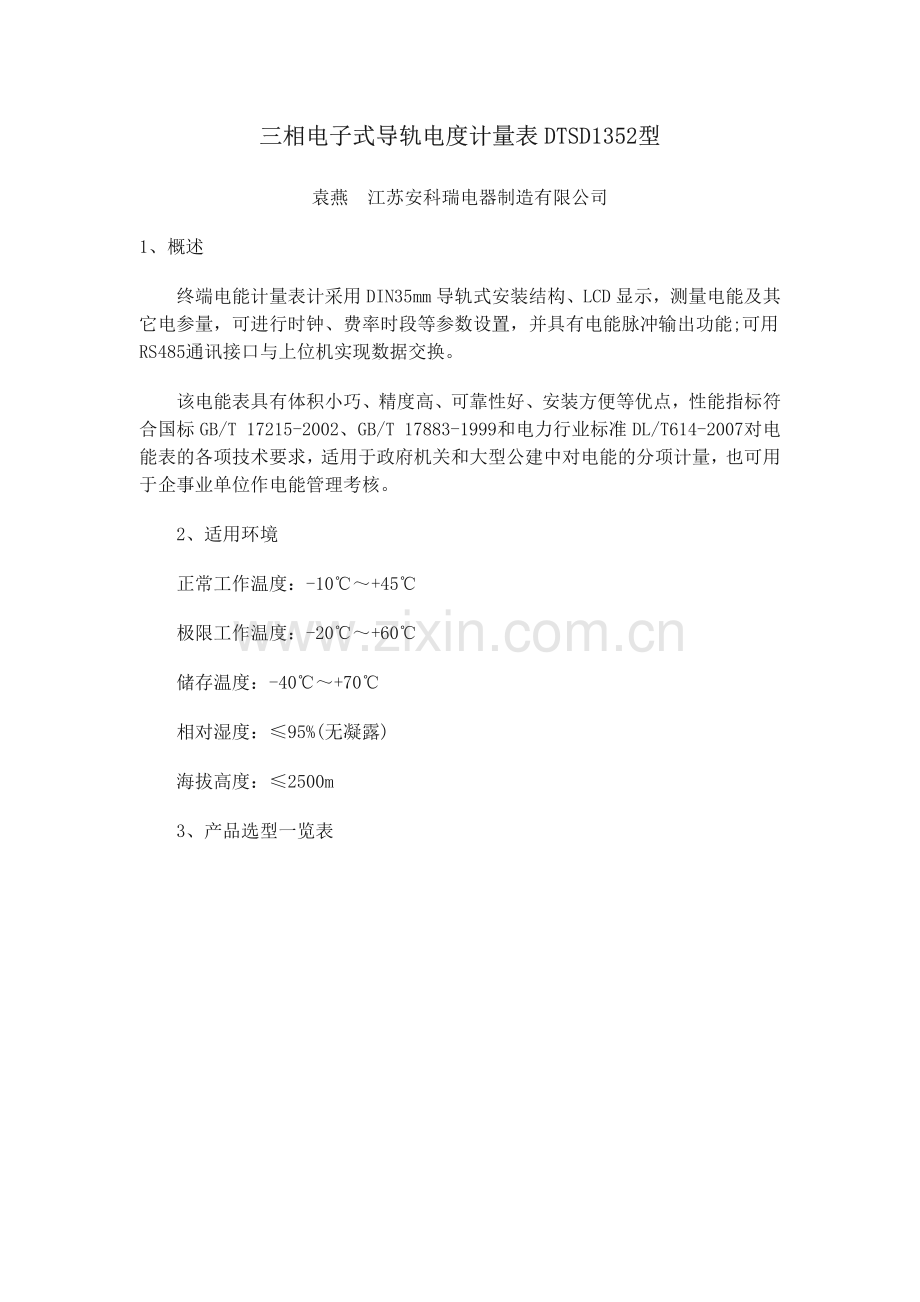

三相电子式导轨电度计量表三相电子式导轨电度计量表 DTSD1352DTSD1352型型袁燕江苏安科瑞电器制造有限公司1、概述终端电能计量表计采用 DIN35mm 导轨式安装结构、LCD 显示，测量电能及其它电参量，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能;可用RS485通讯接口与上位机实现数据交换。该电能表具有体积小巧、精度高、可靠性好、安装方便等优点，性能指标符合国标 GB/T 17215-2002、GB/T 17883-1999和电力行业标准 DL/T614-2007对电能表的各项技术要求，适用于政府机关和大型公建中对电能的分项计量，也可用于企事业单位作电能管理考核。2、适用环境正常工作温度：-10+45极限工作温度：-20+60储存温度：-40+70相对湿度：95%(无凝露)海拔高度：2500m3、产品选型一览表4、产品介绍功能 计量计量总的正反向有功和无功电能(4象限电能)测量测量分相电压、分相电流、分相及总的有功功率、无功功率和视在功率、分相及总的功率因数、电网频率 需量有功、无功功率最大需量统计 分时百年日历、时间，闰年自动切换，最大可设置2个年时区、2套时段表、4个费率，8时段，时段最小间隔1分钟 结算电表内存储3个月的历史结算数据，电能结算日缺省设置为月末24时(月末结算)显示7位宽温型 LCD 显示;有功电能脉冲、无功电能脉冲、报警、相序、失压、当前费率 LED 指示 输出有功电能脉冲输出、无功电能脉冲输出，无源光电隔离型输出端口 通讯支持 RS485通讯接口，通讯规约可选(Modbus-RTU 或 DL/T645规约)技术参数外形尺寸(mm)接线端子5安装方式DDS1352、DDSD1352、DDSF1352、DTSF1352、DTSD1352、DDSY1352计量仪表采用35mm 标准导轨安装方式，如下图：
