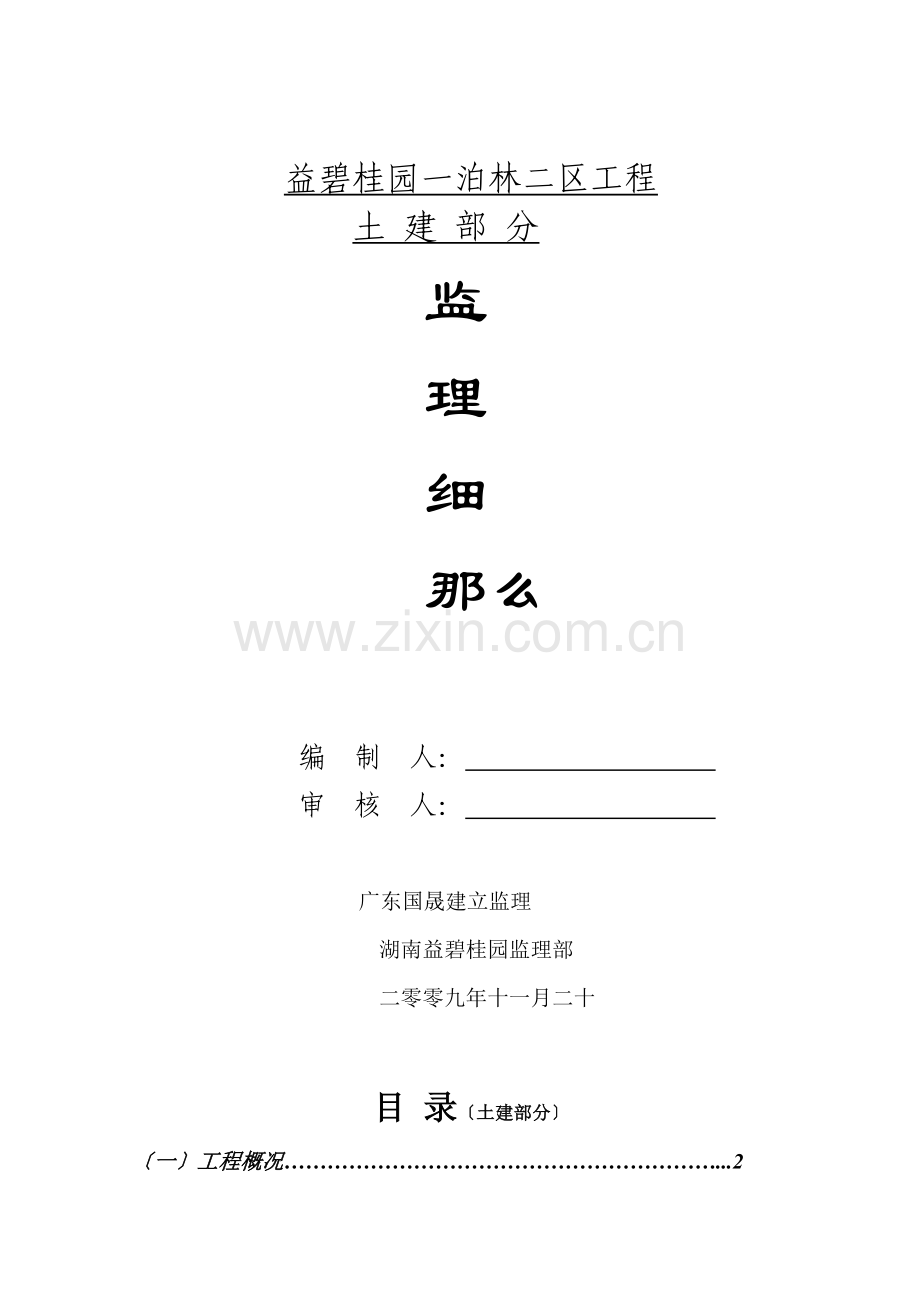

益阳碧桂园一期泊林二区工程土建部分监理细则.doc

益碧桂园一泊林二区工程
土 建 部 分
监
理
细
那么

编 制 人：
审 核 人：

广东国晟建立监理
湖南益碧桂园监理部
二零零九年十一月二十

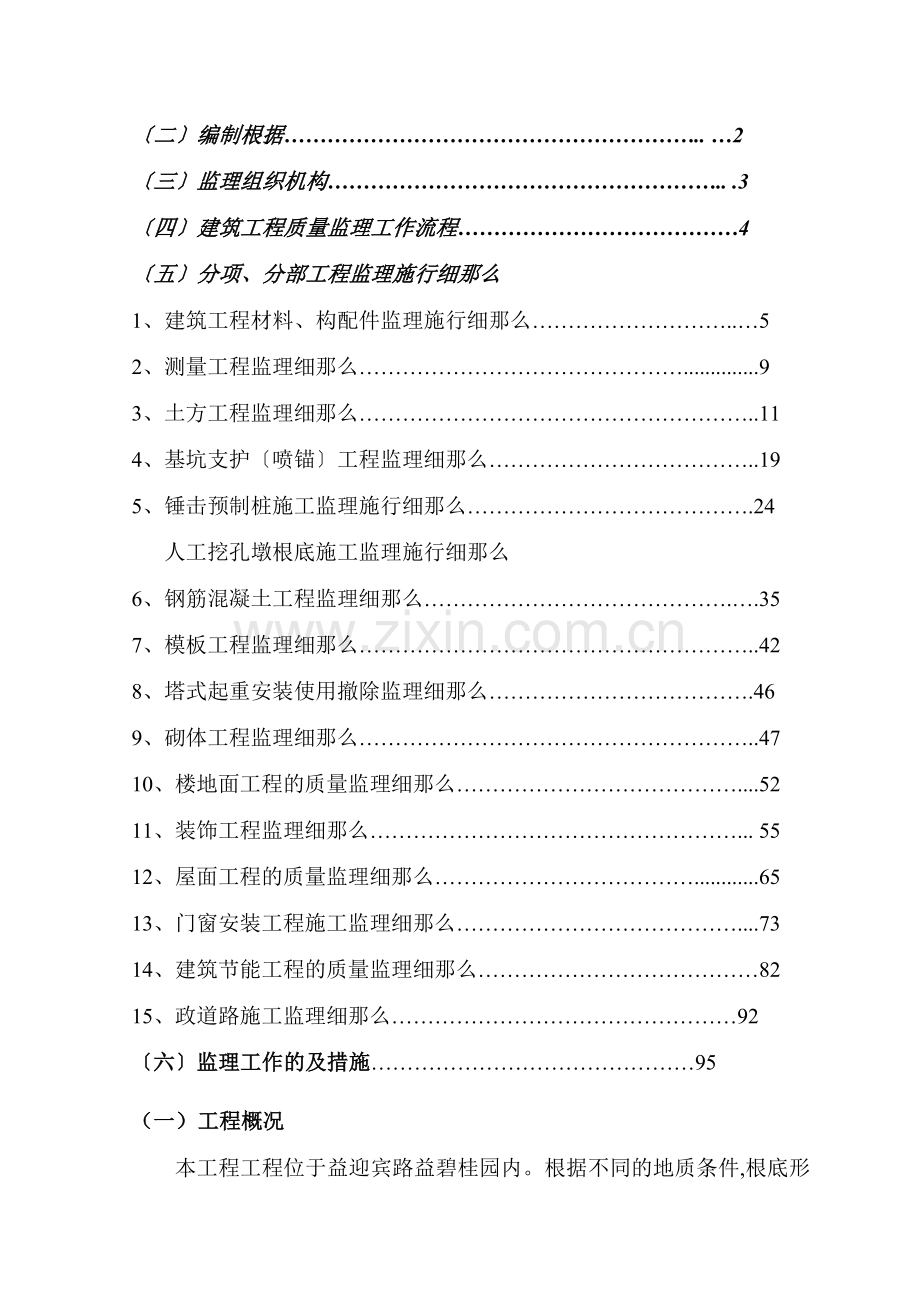

目 录〔土建部分〕
〔一〕工程概况……………………………………………………...2
〔二〕编制根据………………………………………………….. …2
〔三〕监理组织机构……………………………………………….. .3
〔四〕建筑工程质量监理工作流程…………………………………4
〔五〕分项、分部工程监理施行细那么
1、建筑工程材料、构配件监理施行细那么………………………..…5
2、测量工程监理细那么………………………………………..............9
3、土方工程监理细那么………………………………………………..11
4、基坑支护〔喷锚〕工程监理细那么………………………………..19
5、锤击预制桩施工监理施行细那么………………………………….24
人工挖孔墩根底施工监理施行细那么
6、钢筋混凝土工程监理细那么…………………………………….….35
7、模板工程监理细那么………………………………………………..42
8、塔式起重安装使用撤除监理细那么……………………………….46
9、砌体工程监理细那么………………………………………………..47
10、楼地面工程的质量监理细那么…………………………………....52
11、装饰工程监理细那么……………………………………………... 55
12、屋面工程的质量监理细那么………………………………............65
13、门窗安装工程施工监理细那么…………………………………....73
14、建筑节能工程的质量监理细那么…………………………………82
15、政道路施工监理细那么…………………………………………92
〔六〕监理工作的及措施………………………………………95
（一） 工程概况
本工程工程位于益迎宾路益碧桂园内。根据不同的地质条件,根底形式采用高强度预应力桩根底、人工挖孔墩根底或天然根底；主体构造为砼框架构造根据使用功能不同按6度抗震设防;本工程梁板构造较为复杂,本涉及到多种户型。总建筑面积约30323平方米工程质量：合格。

〔二〕编制根据

１、已批准的监理规划
２、与专业工程相关的
３、设计
４、技术资料
５、施工组织设计

〔三〕监理组织机构

总监理工程师:何从心

土建监理工程师及监理员：

黄奇盛
王金汉
肖志国
水电监理工程师及监理员：

罗建国
陈家树
信息、合同资料理小组成员：

李志兴
唐玲
平安控制监理小组成员：

罗建国
魏纯柳
控制监理小组成员：

黄奇盛

工程驻场监理机构人员一览表
序
姓 名
性别
年龄
在本工程担任职务
技 术
职 称
专 业
备 注
1
何从心

43
总监
工程师
工民建
已注册
2
王金汉

43
土建专业监理工程师
工程师
工民建
已培训
3
黄奇盛

33
土建专业监理工程师
工程师
工民建
已培训
4
肖志国

35
土建监理员
工程师
工民建

5
罗建国

47
平安监理工程师
工程师
给排水安装
已培训
6
陈家树

45
土建监理员
助理工程师
工民建

7
魏纯柳

34
专业监理工程师
工程师
工民建
已培训
8
李志兴

31
专业监理工程师
工程师
理工程
已培训
9
唐玲

20
资料员

建筑装饰

〔四〕建筑安装工程质量监理工作流程
1、审查施工组织设计
2、施工全过程检查并实行工序报验制度
3、〔1〕施工测量质量监理〔2〕土方工程质量监理〔3〕根底工程质量监理〔4〕主体工程质量监理〔5〕门窗工程质量监理〔6〕装饰工程质量监理〔7〕地面及屋面工程质量监理〔8〕暖卫及给排水工程质量监理〔9〕电气安装工程质量监理〔10〕建筑节能工程质量监理
4、各种检验资料审核
5、现场检查和抽样检查
6、开工资料审核及开工验收
〔五〕分项、分部工程监理施行细那么
1、建筑工程材料、构配件监理施行细那么

材料、构配件质量是工程质量的根底材料、构配件质量不符合要求工程质量也就不可能符合。为了加强材料质量控制保证工程质量结合本工程详细情况特制定如下建筑材料监理施行细那么施工必须积极配合、认真遵照执行。
一、 监理工作流程
材料、构配件质量监理应贯穿于工程建立的全过程其工作流程〔程序〕是：施工从料源取样进展自检自检合格后填报工程材料/构配件/设备报审表〔表A9〕〔并附上出厂合格证等质量证明〕在材料使用一周前报请监理工程师复验审核假设通过那么可以进入施工现场否那么施工应重选材源。材料进入施工现场后施工应在材料取样见证员监视下〔填写见证记录〕按规定频率抽样送检并及时向监理工程师报送工程材料/构配件/设备报审表请监理工程师到现场复检监理工程师可根据现场检验情况是否增加抽样送检频率。在送检合格并由监理工程师签字确认后才能使用否那么监理工程师有权责施工将该批材料退出施工现场制止使用。

材料质量监理工程流程〔程序〕如附图1所示。

二、材料、构配件检验频率
材料名称
品质证件
抽检频率
质控内容
钢筋
出厂合格证和试验
同厂家、同规格、同批次：
热轧：不超过60吨取样一组
冷拉：不超过20吨取样一组
品牌、外观质量、强度和冷弯等力学性能、化学成份进口钢筋必须加做化学分析实验
水泥
出厂合格证和试验、准用证
同厂家、同品种、同标、同批次不超过200吨取样一组
品牌、品种、标、安定性和凝结时间等性能、包装、出厂日
砂、碎石
试验
同产地、同规格、同批次不超过200m3取样一组
产地、级配、强度、杂质含量等
砖
普通烧结砖
出厂合格证和试验、准用证
同厂家、同规格、同标、同批次不超过20万块取样一组
产地、品种、标、外观、形状、吸水率等
混凝土小型空心砌块
出厂合格证及检验、质量证明书
同原料、同标、同工艺、同等级每1万块取样一组.缺乏1万块亦取样一组
厂家名称、品种、等级、外观质量、抗压强度、含水率、抗渗性
蒸压加气混凝土砌块
出厂合格证、检验、质量证明书
同品种、同规格砌块每500M3取样一组
缺乏500m3亦取样一组
厂家名称、品种、等级、外观质量、尺寸偏向、抗压强度度、容重
焊接件
焊条〔剂〕合格证、焊接试验
同班组、同焊工、同钢筋规格同种接头类型不超过200个接头取样一组
焊条的品牌、品种和性能、质量、焊接件的抗拉强度等力学性能
混凝土
配合比和强度试验〔商品砼应附厂家消费、答应证〕
每一工作班每一构造或构筑物不超过100m3留置一组试块
混合料的水灰比、塌落度试块的强度
砌筑砂浆
配合比和强度试验
同标、同楼层、但砌体数量不超过250m3取样一组
水灰比、塌落度、试块的强度
油毡
出厂合格证
同一出厂批、同一规格不超过500捆取样一组
不透水性.抗拉强度.耐热度.吸水性等

材料名称
品质证件
抽检频率
质控内容
沥青
出厂合格证
同一出厂批、同一规格、不超过20吨取样 一组
耐热性、柔韧性、粘结力等
木材

锯材以50m3为一批圆木以100m3为一批
外观形状、 含水率、产地、强度、品质
陶瓷锦砖
出厂合格证及试验
每50~500m2箱取样一组
缺乏50m2亦取样一组
品牌、等级、尺寸偏向、色差和外观质量、吸水率
釉面砖
出厂合格证及试验
每50~500m2 即取样一组
品牌、等级、外表质量、尺寸偏向、吸水率
玻璃马赛克
出厂合格证
同品种、同色可根据实际情况或按定分批抽检
品牌、等级、尺寸、外观质量、马赛克与铺纸粘合结实度
天然石材

根据实际情况并按有关规定抽样检验
度、尺寸偏向、抗压强度
其它材料、半成品、成品
消费厂家质量保证资料并按有关规定抽样检验

三、材料、构配件质量监理要点
3.1 熟悉掌握各种材料质量；
3.2 各种材料出厂质量保证资料性；
3.3 材料取样〔经受权的材料取样见证员、现场见证〕；
3.4 材料、构配件设备型规格性能是否与设计图纸相符；
3.5 对标志不清有所疑心的材料随时抽样检验；
3.6 一般材料按规定频率送检特殊构配件由监理工程师抽检；
3.7 跟踪检查、防止伪劣、材料混入现场使用；

附图1 建筑材料、构配件监理流程图

材 源

施工自检〔出厂合格证、生消费答应证、化验单〕

工程材料报验单表A9

监理工程师现场复核

监理工程师审批
不合格

合格

材料进入施工现场
业主受权材料取样见证员

材料取样见证员现场取样见证〔填写见证记录表〕
施工按频率送检

监理工程师是否增加检验频率

退出现场或降级使用
检验结果由监理工程师审批

不合格 合格

合格
监理工程签署表A9、使用

2、测量工程监理细那么
一、专业工程的特点：
本工程位于韶关西联碧桂园地块地面大部分为山地。施工场地根本实现三通一平。在场区内埋设多个永久性水准基点并根据场内导线控制点设立控制网。
二、监理工作的流程：
审批测量方案 现场验线 下道工序。
三、监理工作的控制要点、目的值、与措施：
〔一〕、直角坐标系统
1、控制点之间间隔 的允许误差为±2mm或为L/20000间隔 测量应使用拉力器并进展尺长和温度修正；
2、测角误差为±6” ；
3、部分直角坐标系与建筑红线之间的误差为±2cm;
监理的：检查测量仪器合格证或检查测量记录表每项实地检测不少于4点。
〔二〕、高程控制：
1、高程控制点要与城水准点联测并注意统一标高系统；
2、测量允许误差为3 /n mm〔n为测站点数〕;
监理：检查记录本实地检测。
〔三〕、施工测量
1、建筑物的基坑和底板的测定：
〔1〕基底面长、短方向的间隔 的误差小于±5mm；
〔2〕基坑内至少测设两个水准点其闭合差小于±5mm；
〔3〕根底底面标高的误差小于±10mm；
监理的：检测记录本实测主要轴线的间隔 实测两个水准点。
〔4〕工程桩的平面位置偏向不大于15cm;
监理：基坑挖好之后除了地基验槽的测量工作之外检查施工的桩位复测成果实测10根假如偏向过大应提请设计方确认。
2、底板顶面至±0.00的测定：
〔1〕底板顶面上测设主要轴线它们的交角应满足精度180º+10¹和90º+6¹；
〔2〕主要轴线之间的间隔 和柱的平面位置的误差均小于±5mm;
〔3〕各楼层板面标高的误差小于±3mm.
监理：检查记录测量本底板灌注后实测主要轴线的交角的间隔 实测楼板底面的标高。
3、竖向的测量：
〔1〕在竖向测量之前应将平面控制点〔不少于4点〕设置于±0.00平面上其测量的角度满足180º±10¹和90º±6间隔 的误差为±5mm;
监理：检查测量的记录本±0.00平面浇灌后实测主要轴线和间隔 。
〔2〕竖向测量可采用吊线坠测量法激光铅垂仪法等吊垂用15kg 特制的线坠悬吊钢丝的直径为0.8—1.5mm;
监理：日常检查理解。
〔3〕建筑的竖向垂直度为：层之间的垂直度为≤±3mm全高垂直度≤3H/10000且不大于15mm竖向测量设置点后任一楼层的作一长轴线的间隔 误差应大于≤〔3H/10000〕×1.2+5mm且不大于25mm否那么说明误差偏大应重新设立。
监理：每隔三层进展旁站检查确认竖向测设点的精度并测设设置点的间隔 。
〔4〕为了方便施工和测量每隔5到10层要往上分段建立平面控制点主要轴线的间隔 误差应满足180º±10¹和90º±6。
4、高程的传递；
〔1〕±0.00平面施工完成以后应把建筑的水准点准确转移到构造以上作为高程的起算点其闭合差小于±1 mm；
〔2〕高程起算点至少布设3个点以便传递到各施工层后进展闭合校核；
〔3〕每次高程传递时每次必须由起算点开场以消除累计误差当传递高度超过一钢尺时必须往向上分层段转测并在分段起算层另处准确设立高程起算点。
〔4〕向上传递高程时量尺要竖直并使用拉力器在测量过程中要考虑尺长和温度的修正从不同高程起算点传递的高程在施测层处要闭合校核未调整前其误差应小于±5mm,同时应经常注意可能因根底沉降造成和误差；
〔5〕建筑物的标高控制考虑预留拱度后楼层间≤3mm,全高≤10mm;
四、周围建筑物沉降的观测：
从基坑开挖至土方回填以前应加强对周围建筑物的沉降观测。
监理：定分析沉降观测资料从基坑开挖算起假设周围的建筑物的沉降增加了5cm 应当即时召开会议商量对策。
五、高层建筑物的沉降观测
1、沉降观测精度不低于 ±1mm；
2、当±0.00平面浇灌之后应在适当的位置按设置沉降观测点每增加三层就观测一次主体构造完工后至少二个月观测一次直至工程开工；
3、因沉降引起的高层建筑的倾斜允许值为15/10000一般情况下可以根据沉降观测值计算倾斜值；
4、有特殊情况出现时才进展和高层建筑物和位移、倾斜和裂缝观测；
监理：分析和理解沉降观测的精度检查催促沉降观测点的设置和观测检查沉降观测成果图及时计算倾斜值。
六、仪器的检验及其它
1、仪器要定进展计量检测和校正；
2、经纬仪的观测精度不低于2”；
3、要保护平面控制桩水准点和沉降观测点；
4、测量人员需持有有效上岗证书。

监理：经常催促检查。

3、土方工程施工监理细那么
本细那么适用于根底工程的土方开挖、回填、运输。
一、土方开挖
1.1工艺流程：
放线〔基坑支护〕→ 挖土、挖基坑周边地面截〔排〕水沟→修边坡→维护坡面→挖墙坑底面至设计标高并验槽→挖基底周边排水沟、基底找平。
1.2 监理工作程序〔见附图2：土方工程质量监理程序〕
二、质量与检验
2.1保证工程
柱基、基坑和沟基底的土质必须符合设计要求并严禁扰动。检验：观察检查、实地检测和检查验槽记录。
填方的基底处理必须符合设计要求和施工的规定。检验：观察检查和检查基底处理记录。
填方的柱基、基坑、基槽、沟的回填的土料必须符合设计要求和施工的规定。检验：野外鉴别或取样试验。
填方和柱基、基坑、基槽、沟的回填必须按规定分层夯压实〔每层不宜大于50cm〕。取样测定压实后的干土质量度其合格率不小于90不合格干土质量度的最低值与设计值的差不大于0.08g/cm3且不应集中。
土方工程质量检验见附表。
附表：土方工程质量检验评定

保

证

项

目

项 目 及 质 量 标 准
1
桩基、基坑、基槽和沟基底的土质必须符合设计要求并严禁扰动。
2
填方的基底处理必须符合设计要求或施工的规定。
3
填方和桩基、基坑、基槽、沟的回填的土料必须符合设计要求或施工的规定。

4

填方和桩基、基坑、基槽、沟的回填必须按规定分层夯压实。取样测定干土质量度其合格率不应小于90不合格的最底值与设计值的差不应大于0.08g/cm3
且不应集中。

允许偏向工程

项 目

允许偏向〔mm〕
桩基、基坑、基槽、沟
挖方、填方、场地平整
排水沟
地〔路〕面基层
人工施工
机械施工
1
标高
+0-50
±50
±100
+0-50
+0-50
2
长度、宽度〔由设计中心线向两边量〕
-0
-0
-0
+100-0
-
3
边坡偏徒
不允许
不允许
不允许
不允许
-
4
外表平整度
-
-
-
-
20

检
验及认可
检 验 频 率
检 验 方 法
认 可 程 序

标高
桩基总数10不少于5个每个不少于2点基坑每20m2取1点不少于5点
水 准 仪 测 量
下一道工序施工前应得到监理工程师认可、否那么不得施工
长宽
每20m取一点每边不少于1点
经纬仪、拉尺检查
下一道工序施工前应得到监理工程师认可、否那么不得施工
边坡
每20m取一点每边不少于1点
观察和边坡尺
下一道工序施工前应得到监理工程师认可、否那么不得施工
回填土压实后土的干土质量度
合格率不应小于90
不合格干土质量度的最低值与设计值的差应不大于0.08kg/m3且不应集中
桩基抽查总数10不少于5个；基槽和沟每层按长度20m-50m取样1组不少于1组；基坑和室内每层按100m2-500m2取样1组不少于1组；场地平整填方每层按400m2-900m2取样1组不少于1组
环力法取样检查取样平面图及试验记录观察检查
三、监理控制要点
3.1审查专项施工组织设计和方案工艺的合理性、技术可行性特别注意审查平安措施是否可行和有效。
3.2审查投入的各项资源方案〔机械、人力、材料等〕是否满足施工进度要求。
3.3审查各种测量仪器或机械设备的鉴定准用证或设备性能表。
3.4复查基坑边线轴线尺寸是否符合规划要求。
3.5审查施工投入的施工及理人员的数量是否满足施工要求特别注意审查特种岗位人员的上岗书。
3.6在旁站、巡查过程中检查平安、质量是否符合要求催促施工做好防患措施。
3.7在施工完成后要求施工填报基坑〔槽〕验底记录经复查后签证手续。
3.8对地下土层和障碍物进展确认和签证如对地基承载力有要求的土层应作土层类别鉴定在满足承载力要求下方可进展下一工序的施工。
3.9基线复核的鉴定。
四、土方开挖考前须知：
4.1根据地质勘察以及地下线构筑物开工图、根底设计图和深基坑支护设计图以及?土方与爆破工程施工及验收?〔GBJ210-83〕审查基坑开挖的施工方案对深基坑尤其要特别认真审查并填写“施工组织设计报审表〞〔A2〕。
4.2根据总平面图中的测量控制点〔平面控制桩和水准点〕和规划红线审查与复核施工所放的开口线务求准确。并填写“工程报验申请表〞〔A4〕。
4.3深基坑开挖前须由专业队伍对基坑支护构造和周边环境〔道路路面、民房建筑等〕进展监测。定进展位移、沉降观测并将成果上报监理。
4.4深基坑开挖前还必须对支护构造的质量进展检测检测合格前方允许开挖。
4.5检查土方开挖机械性能是否适用于本工程、机手是否持证上岗。
4.6采用爆破工艺开挖的应催促施工方和业主向主部门申报并审查爆破方案是否合理填写A4表。
4.7在基坑〔槽〕开挖过程中经常巡视工地注意如下问题：
轴线桩、龙门板或程度桩有无位移；基坑边坡是否符合设计要求；
坑边堆土高度、位置与范围、以及建材堆放高度是否符合要求；
土壁、坑底渗水现象；
地表水、雨水冲刷斜坡情况边坡周围排水沟工作是否正常；
周边地面有无裂缝；
有无部分塌方；
土质异常、部分土质松软、、古井、部分障碍物；
施工平安〔如下层掏洞开挖、挖土机下作业等〕；
基坑开挖周围应设置护栏或明显标志、防止人车跌入基坑内间应设红灯警示；
做好挖方工程计量工作记录土类与分界情况〔标高、范围〕。
4.8基坑内建筑物及基坑的保护
对先打〔或钻、挖〕桩后开挖基坑的工程那么在开挖前必须在施工方案中明确工程桩的保护措施开挖中安排专业人员监测工程桩的位移、倾斜和桩身完好性。
暴露时间可能较长的深基坑应由设计评估地基岩〔土〕层的风化速度塌坑的可能性或基底会隆起以及采取相应的保护措施〔如喷浆铺设保护层等〕。
4.9验槽
当基坑〔槽〕开挖完成并清理好之后在根底施工前组织有关共同验槽验槽后确认合格有关责任人签名确认并填写工程报验申请表〔A4〕。验槽内容如下：
基坑尺寸〔长、宽、深〕及坡度与设计图纸是否相符质量见附表；
基坑壁土层分层特别是基底土层与地质和设计图纸是否相符、有无地下水出露、是否要增设排水措施；
上部构造重要部位〔即受力较大或沉降灵敏部位〕土质是否符合设计要求〔对筏形根底而言〕；
地基处理〔或者只限部分〕效果检验；
桩头处理；
基坑、底部地下渗水情况如何排水设施工作是否正常。
五、土方回填监理要点
5.1根据设计图纸的要求检查进场的土料土质以及压施行工机械筛子等设备是否完好。
5.2复核填土工程的轴线边线。〔与施工方共同进展〕。
5.3审核填土施工方案。
5.4随时检查压实机械的运作以保证设计要求的压实功能；检查铺土厚度土粒过筛情况。
5.5去除填方基底内的杂物〔树根、草皮等〕和耕植土、松散土应先将基底压实。
5.6对填方基底的隐藏工程进展中间验收〔必要时进展拍照存查〕作好记录。
5.7基层回填土应分层、平衡上升防止产生侧压力。夯实机械不及的角要用人工夯实。
5.8按相应、规程或设计图纸要求抽检填土质量〔如含水量、实度指标〕。
5.9会同业主、施工等各方验收填土的面积、标高、坡度并签名确认填写工程报验申请表〔A4〕。
六、土方运输
检查作业时间进场的运输机械、人员是否有准运证假如间运土是否报有关理部门批准等。
七、土方工程施工平安规定
7.1必须按照批准的施工方案的要求进展作业；
7.2人工开挖时应由上而下、逐层挖掘严禁偷岩或在孤石下挖土间施工应有足够照明；
7.3深基坑开挖时应随时注意土坡变动情况如发现大面积裂缝现象必须停顿施工有关部门进展处理；
7.4深基坑或井下作业时必须戴平安帽严防土块或物体落下砸伤头部地下渗水应引入集水井排出；
7.5开挖土方如发现不能识别物体或事先未预见的电缆、道应及时停顿施工有关部门严禁敲打或玩弄；
7.6人工吊运泥土应检查工具、绳索、吊钩是结实起吊时吊钩下不准有人；
7.7水下作业时必须严格检查电器的接地接零和漏电保护开关电缆应完好人员应穿戴防护用具；
7.8修坡时按要求进展人员不能过于集中如土质较差时应有专业人看；
7.9每一道工序完成经历收合格后才能进展下一道工序。
附图2：

检验结果报监理工程师
检查结果
监理工程师签字
返工
(承包)
土方工程施工
填报挖方填方质量验收签证
〔承包〕

承包
现场检查
(现场监理工程师)
取样试验
(专业监理工程师)
〔1〕承包根据设计和要求自检合格并报有关资料
检验结果报监理工程师
检查结果
场地平整施工
填报场地平整质量验收签证
〔承包〕
返工
(承包)
(2)承包根据设计和要求自检合格,并报有关资料
现场检查
〔现场监理工程师〕
检查结果
基坑(槽)和沟的开挖回填施工
(3)承包根据设计和要求自检合格,并报有关资料
现场检查
〔理工程师〕
取样试验
〔专业监理工程师〕

专业监理工程师

填报基坑〔槽〕沟的开挖回填质量隐蔽验收签证
〔承包〕
合格
不合格
不合格

4、基坑支护〔喷锚〕工程监理细那么
土钉墙施工监理细那么
一、土钉墙施工工艺流程
开挖工作面→修整边坡→放线定点→设置砼厚度标志→喷射第一层砼→安装土钉〔钻孔、插筋、注浆〕→绑扎钢筋网、加强筋〔土钉处〕→喷射第二层砼直至设计厚度→养护→设置坡顶、坡脚排水设施→验收
二、 土钉墙施工的质量要求
2.1原材料的质量要求
普通硅酸盐水泥标不低于425；
钢筋必需去除锈污；
中砂含量不大于6角砾不大于10mm；
使用速凝剂时应做与水泥的相溶性及凝结试验。
2.2施工机具
成孔机械：冲击钻、螺旋钻、风轮、地质钻或洛铲；
注浆设备：注浆泵、砼喷射机、空压机等设备其性能应满足施工要求。
三、土钉墙施工监理要点
3.1施工前审查施工的施工组织设计检查施工机械的型性能是否符合设计要求风、水、电、路是否畅通并进展试运转。
3.2审查混合料配合比是否符合设计要求。
3.3严格按照土钉墙施工工艺流程操作上一层土钉墙砂浆或喷射砼到达设计强度70以后方可开挖下层土方及下层土钉施工。
3.4机械开挖后人工修整坡面平整为±50mm松土全部去除。3.5喷射土钉部位砼时先喷射下方、再喷射上方、每次喷射厚度不宜小于40mm喷射时喷头应垂直受喷面间隔 0.6-1.2m。
3.6喷射时控制好水灰比保持砼面平整潮湿光泽、无干斑及滑移、流淌现象。
3.7养护：在终凝后2小时进展一般工程养护7天、重要工程养护14天。

锚杆施工监理细那么〔全长粘结型、预应力锚杆〕
一、 锚杆施工工艺流程
开挖土方形成工作面→修整边坡→放线定孔位做好砼厚度→钻孔→吹洗、洗孔→第一次喷射砼→第二次喷射砼至设计厚度→养护→测试验收。
二、 锚杆的施工质量要求
2.1锚杆用的原材料型规格、性能以及锚杆各个部位质量技术性能应符合设计要求。
2.2锚杆的孔位、孔径、孔深及布置形式应符合下表2-2规定。
表2-2锚杆孔位、孔径、孔深允许偏向

锚杆类型

工程
水泥砂浆锚杆
树脂锚杆
摩擦型锚杆
预应力锚杆
孔位
允许偏向 150mm
允许偏向 150mm
允许偏向150mm
允许偏向200mm
孔径
50mm
不大于杆长30mm
不大于杆长10-50mm
不大于杆长200mm
孔深
大于杆体直径150mm
大于杆径 42~50mm
符合设计要求
符合设计要求
2.3砂浆配合比为1:1-1:2〔重量〕水灰比为0.38-0.45d的砂浆搅拌均匀随拌随用、在初凝前需要用完严防石块、杂物混入其中。
2.4注浆开场或中途停顿30min应用清水或稀水泥浆光滑路。
2.5注浆应插至距孔底50-100mm随砂浆注入缓慢拔出。杆体插入后假设孔口无砂浆溢出应及时补注。
2.6杆体插入孔内长度不应小于设计规定的95锚杆安装后不得随意敲击。
三、锚杆施工监理要点
3.1全长粘结型锚杆施工要点
审查施工的锚杆施工组织方案、检查孔位孔距是否符合设计要求；
终孔前检查孔深是否到达设计规定数值；
去除孔内杂物、冲洗干净孔壁；
材料：水泥为425普通水泥中细砂子不大于2.5mm过筛；
注浆过程必须连续砂浆随拌随用不能超过终凝时间；
锚杆插入砂浆孔后注意孔口有无砂浆溢出否那么及时补注砂浆；
3.2预应力锚杆施工监理要点。
审查施工的预应锚杆施工组织设计；
检查施工机具的性能规格是否符合施工要求；
检查预应力布孔〔孔位、孔距〕是否符合图纸要求误差是否控制在允许范围内；
开钻前检查风、水、电、道是否畅通；
开钻后及时检查孔径是否符合图纸要求误差是否控制在允许范围内钻头直径不应比钻孔直径小30mm以上、角度允许偏向10-30为宜；
终孔前检查孔深是否到达设计数值；
孔口承压垫座几何尺寸、构造强度必须符合设计要求承压面必须和锚杆轴线垂直；
锚杆在运输过程中防止弯曲、改变、损坏；
终孔后进展清孔用吹洗去除孔内石屑等杂物；
锚杆放入孔内检查注浆孔、射浆、排气是否畅通止浆器是否完好；
注浆料用水灰比0.45-0.50的纯水泥浆也可用1：1水灰比0.45-0.50的水泥砂浆注浆后浆体强度未到达设计值时预应力筋不应受扰动；
预应力张拉强度应符合设计要求。

喷射砼施工监理细那么
一、工艺流程：
去除作业面障碍物〔浮石、杂物〕→用高压风吹扫作业面→设置砼厚度标志→喷射第一层砼〔自下而上分段〕→铺设钢筋网锚杆处设加强筋→喷射第二层砼直至设计厚度→养护→坡顶、坡脚排水沟→验收。
二、 喷射砼的要求质量要求
2.1原材料质量要求
水泥：普通硅酸盐水泥标325；
砂：坚硬的中砂和粗砂、干法喷射含水率为5-7当用防粘喷射机喷射时可用7~10卵石、砾石粒径不大于15mm；
骨料级配如下表：
表2-1-3喷射砼骨料通过各种筛径的累计重量比1
骨料粒径
工程
0.15
0.30
0.60
1.2
2.5
5.00
10.00
15.00
优
5-7
10-15
17-22
23-31
34-43
50-60
78-82
100
量
4-8
5-22
13-31
18-41
26-54
40-70
62-90
100
外加剂符合设计要求并进展水泥浆终凝试验；
水：不得使用污水及PH值小于4的的酸性水。
2.2施工机具的质量要求：
干法喷射机的性能符合以下要求：
.1封性能良好输料均匀；
.2消费才能混合料为3-5m3/H允许输送骨料粒径为25mm；
.3输送间隔 不小于100mm垂直间隔 不小于30m。
湿法喷射砼机的性能要求：
.1封性能良好输送连续均匀；
.2消费才能为5m3/H〔混合料〕允许骨料粒径为15mm；
.3输送间隔 为30m垂直为20m；
.4机旁粉尘含量不小于10mg/m3；
.5空压机要求：干、湿砼喷射用空压机的工作风压及送风量均应满足要求选用单台空压机时其排风量不小于9m3/min压风进入喷射机之前进展油水别离；
.6输料应能经受0.8MPa的压力且有良好的磨耐性能；
干法喷射砼混合料的配合比、搅拌时间、外加剂用量、均应符合设计要求。

三、喷射施工监理细那么要点：
3.1审查施工的喷射砼施工组织方案审查原材料、施工机具、混合料配合比是否符合设计要求机具及风、水、路进展试运转；
3.2去除作业面的障碍物、浮石、坡脚的岩渣堆；
3.3做好喷面的滴水、渗水的排导工作〔导水暗沟等〕；
3.4喷射分段分片自上而下进展、素砼一次喷射厚度如表3-4

表3-4素砼一次喷射厚度〔mm〕
喷射
部位
掺速凝剂
不掺速凝剂
干法
边墙
70-100
50-70
拱部
50-60
30-40
湿法
边墙
80-150

拱部
60-100

分层喷射需要在前一层喷射砼终凝以后进展假设终凝1小时以后再喷喷前需用风、水清洗喷面再进展第二层喷射。
3.5喷射司机应遵循操作规程：
喷射时喷头应垂直对准 喷面→先送压风→开机→给料→喷料完成→送风→关机。
关机后清理喷射机及输料中余料。
3.6喷射后砼的养护终凝2小时后开场喷水养护一般工程不小于7天重要工程不小于14天气湿低于±50C不应再喷水。
3.7冬季施工的规定：气温低于±50C不得进展喷射砼施工混合料的温度不低于±50C普硅水泥强度未到达设计强度的30时防止受冻。
四、钢筋网铺设的监理要点：
4.1钢筋在使用前应去除污锈；
4.2钢筋宜在喷射第一层砼后铺设钢筋同壁面间隔 不得小于30mm采用双层钢筋时在第一层钢筋坡口喷射砼覆盖后铺设；
4.3钢筋网同锚杆和其他锚定装置设加强筋联结结实喷射时钢筋不得晃动。
五、锚喷支护施工中的平安技术问题
1、 施工前应认真清理喷锚作业区中的岩石施工机具应放置在平安地带；
2、 锚喷支护必须紧跟开挖工作面；
3、 应先喷后锚砼不小于50mm作业有专人随时观察周围土层、岩石变化情况；
4、 锚杆施工在喷射砼终凝后3个小时进展；
5、 定检查电源线路和设备确保用电平安；
6、 喷射机、水筋、风包、注浆灌应进展封性能和耐压试验；
7、 处理机械故障时必须使设备料电、停风向施工送电送风前应实先有关人员；
8、 处理喷射堵时应将输料顺直必须紧按喷头疏通道风压不超过0.4Mpa；
9、 向锚杆注浆时注浆灌内保持一定数量砂浆以防罐体放空砂浆喷出伤人处理路堵塞时应消除罐内压力；
10、 非操作人员进入作业区喷头和注浆前面严禁站人；
11、 喷射砼施工宜采用湿喷法施工；
12、 适用：
锚杆喷射砼支护技术〔GB50086-2001〕

5、锤击预制桩施工监理施行细那么

一、 工艺流程
放线定桩位→桩机就位→吊桩→校正垂直度→轻击入土1米→校正桩身垂直度→重打入土→锤击预制桩→接桩→打至设计深度→检测〔动测静压〕→验收

二、 锤击桩制作的允许偏向
2.1预制桩制作的允许偏向
项 次
项 目
允许偏向〔mm〕
1
钢筋混凝土预制桩
（1） 横截面边长
（2） 桩顶对角线之差
（3） 保护层厚度
（4） 桩身弯曲矢高
（5） 桩尖对桩轴线位移
（6） 桩顶平面对桩中心线的倾斜
（7） 桩筋预留孔深
（8） 浆锚预留孔位置
（9） 浆锚预留孔径
（10） 锚筋孔的垂直度

±5
10
±5
不大于1‰桩长且不大于20
10
≤3
-0～+20
5
±5
≤1
2
钢筋混凝土桩
（1） 直径
（2） 壁厚度
（3） 抽芯圆孔平面位置对桩中心线
（4） 桩尖对桩轴线位移
（5） 下节或上节桩的法兰对中心线的倾斜
（6） 中节桩两个法兰对桩中心线倾斜之和

±5
-5
5
10
2
3

2.2接桩焊缝外观允许偏向
项 次
项 目
允许偏向〔mm〕

1

2
3
4
上下节桩错口
外径≥700mm
外径∠700mm
咬边深度
加强层高度
加强层宽度

3
2
0.5
2
3

项次
项 目
允许偏向〔mm〕
1
方桩、桩桩心心位置偏移

有根底梁的桩
垂直根底梁的中心线方向
100
沿根底梁的中心线方向
150
2
桩数为1~2根或单排桩
100
3
桩数为3~20根
d/2
4
桩数多于20根
边缘桩
中间桩
d
5
板桩
位置偏移
100
垂直度
H/100
2.3锤击预制桩的允许偏向
注：d为桩的直径或截面边长H为桩长
三、锤击预制桩施工监理要点
3.1审核施工图纸及熟悉工程地质。
3.2审核施工方案审查施工机械设备性能、型是否符合设计要求保障打桩质量的措施、打桩的顺序等应符合要求。
3.3对预制桩消费厂进展考察确保预制桩的质量。
3.4对运到施工现场的预制桩要严格按验收进展验收。
3.4.1核查预制桩的资料出厂合格证、桩的质量检验记录等。
3.4.2构造复核
3.4.2.1目测桩的外表是否平整、实。蜂窝和掉角的缺损总面积不得超过桩外表的0.5且不得过于集中掉角深度不应超过10mm混凝土收缩产生的裂缝深度不得大于20mm宽度不得大于0.25mm,横向裂缝长度不得超过边长的一半〔桩和多角形桩不得超过直径或角线的一半〕桩顶或桩尖不得有蜂窝、麻面、掉角和裂缝。
3.4.2.2用回弹仪测定桩的强度用混凝土保护层测定仪测定桩纵向和周边保护层厚度。
3.4.2.3按要求测外形偏向。
4.5试桩后根据试桩所采用的技术参数确定出控制打桩的落距、标高与最后贯入度。
四、锤击预制桩施工中应考前须知
4.1经常催促承包以固定轴基线控制桩校核桩位〔因为在打桩过程中土体会产生隆起和位移变化一次性确定的桩位可能变化〕。
4.2在插桩后〔在桩自重和锤重的作用下桩向土中沉入一定深度而到达稳定位置〕要进展垂直度校正中心线偏向控制在0.5范围内时开场允许
