南太子湖污水收集系统三环线污水管道工程监理细则.docx

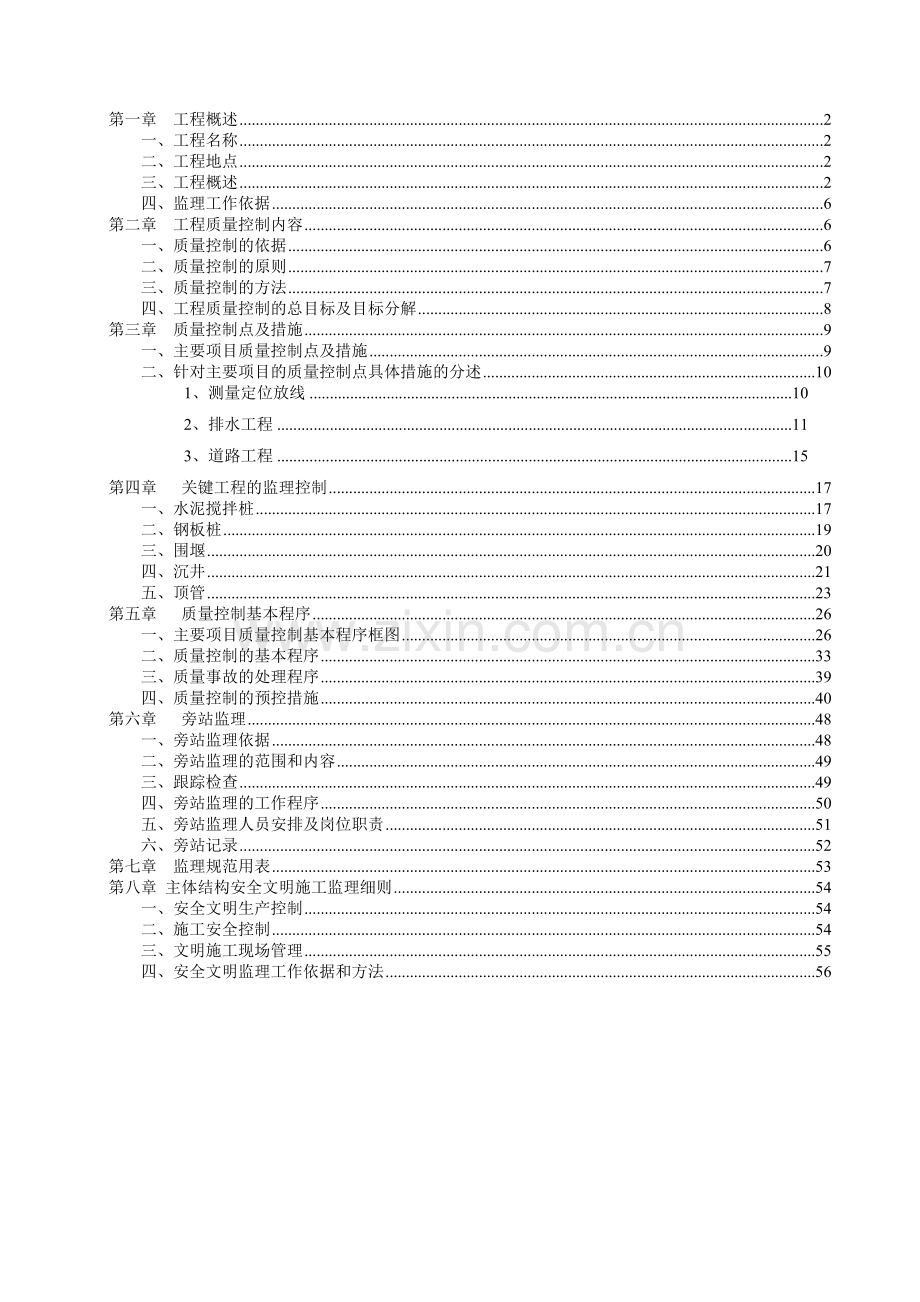

第一章 工程概述 2
一、工程名称 2
二、工程地点 2
三、工程概述 2
四、监理工作依据 6
第二章 工程质量控制内容 6
一、质量控制的依据 6
二、质量控制的原则 7
三、质量控制的方法 7
四、工程质量控制的总目标及目标分解 8
第三章 质量控制点及措施 9
一、主要项目质量控制点及措施 9
二、针对主要项目的质量控制点具体措施的分述 10
1、测量定位放线 10
2、排水工程 11
3、道路工程 15
第四章 关键工程的监理控制 17
一、水泥搅拌桩 17
二、钢板桩 19
三、围堰 20
四、沉井 21
五、顶管 23
第五章 质量控制基本程序 26
一、主要项目质量控制基本程序框图 26
二、质量控制的基本程序 33
三、质量事故的处理程序 39
四、质量控制的预控措施 40
第六章 旁站监理 48
一、旁站监理依据 48
二、旁站监理的范围和内容 49
三、跟踪检查 49
四、旁站监理的工作程序 50
五、旁站监理人员安排及岗位职责 51
六、旁站记录 52
第七章 监理规范用表 53
第八章 主体结构安全文明施工监理细则 54
一、安全文明生产控制 54
二、施工安全控制 54
三、文明施工现场管理 55
四、安全文明监理工作依据和方法 56

南太子湖污水收集系统三环线污水管道工程

监理细则

第一章 工程概述

一、工程名称：南太子湖污水收集系统三环线污水管道工程
二、工程地点：武汉市汉阳区、经济开发区 三环线
三、工程概述
一）工程概况
南太子湖污水收集系统三环线污水管道工程位于汉阳区、经开区，沿三环线敷设，北起于黄金口污水处理厂处，南止于南太子湖污水处理厂，全长13，348m。工程主要为￠1200-2000企口混凝土污水管道、D1220-1420压力污水管道和D820焊接钢管，采用拉伸钢板桩支护开挖和顶管施工两种方式，结合井117座。

二）工程特点、监理工作重点及难点
1、工程特点：
(1)本工程工期较紧，安全施工要求高。
该工程施工工期约为180个日历天，施工工期较长，且交通流量大，监理单位在施工过程中应要求施工单位具备完善的安全施工责任制并制订严格的安全施工监理方案，把安全事故发生的可能性降到最低。
施工现场要根据国家标准和行业规范，采用抽检、巡检、旁站和全面检查等形式，对工程实施全面的、动态的安全监控，以报表、指令书的形式报告业主，以实现施工全过程的安全生产。现场做到检查、巡视施工现场，发现隐患，及时出具整改通知书，严重的发出停工指令书，直至恢复安全；对现场深基坑开挖等关键点作业实行旁站安全监督；审查各类安全专项技术措施及现场的实施。督促施工单位建立、健全《施工现场安全生产保证体系》、做好安全监理日志。安全施工意识在每位监理人员头脑中扎根并贯穿工程始终。
(2)交通咽喉，交通组织难度大。
本工程施工时交通组织问题异常突出。要求施工单位在施工前要有详细周全的交通导流措施，切实做好修筑施工导流道路工作，分管协调工作监理工程师要会同业主认真审核施工单位交通导流方案，以利交通部门顺利批准方案。在施工过程中分管协调监理工程师要认真检查每一环节的措施落实情况，检查防护、应急措施是否到位，以保证工程顺利进行。
(3)地下、地上管网多，协调工作量大。
整个地段地下、地上管线多，施工环境比较复杂，涉及到对公众生活的影响、工程建设合同的正常履行及与现场社会各界的关系，如横穿马路的供电、路灯、燃气、自来水、电信、园林等原有的地下、地上管线保护、搬迁、周边邻近建筑物的保护及拆迁等，施工单位要制定切实可行的技术方案。开工前，分管协调工作的监理工程师应协助业主进行地下管线调查（必要时委托有资质的单位进行），并配合业主做好费用评估及拆除改线工作。监理要审核施工方案中对各种障碍物，尤其是地下管网的保护、预控措施是否到位，做到有计划、多巡视、早发现、早防范，实现工程的既定目标。
(4)牢固树立文明施工观念，不要有丝毫懈怠。
本工程是武汉市的重点建设项目，与市民的生活息息相关，是市民关注的焦点，同时也是武汉市的形象工程，因此必须牢固树立文明施工观念，不要有丝毫懈怠。
工程范围内的交通、排水、给水、供电、通讯、燃气等管线与社会、市民生活密切相关，因此，文明施工要求很高，一定要本着维护武汉形象、树立为民服务意识的宗旨，切实抓好文明施工。
工程开工前要按监理规划、监理细则中有关规定向施工单位进行文明施工的交底，要求工程项目经理要按施工组织设计及有关规定向全体施工人员进行文明施工交底，做到人人知道文明施工的重要性，人人做到文明施工的必要性。
施工现场达到：
①人行道畅通、施工工地沿线单位和居民出入通道畅通；施工中无管线事故、无交通事故、无重大伤亡事故；
②施工现场周围平整无积水；
③施工区域与非施工区域严格分隔开；
④施工现场必须设置施工铭牌，管理人员配卡上岗；
⑤宣传性的语言文字规范；
⑥施工现场材料设备堆放整齐；
⑦生活设施清洁文明；
⑧严格按规定控制噪声、扬尘和泥浆；
⑨开展以创建文明工地为主要内容的政治思想工作，切实把文明施工落实到实处，使工程成为充分体现我市精神文明建设风貌，便民、利民、爱民而不扰民的工程，成为我市文明施工的典范。

2、监理工作难点
1)做好现状管线的保护，是本工程的难点之一
工程范围内地下分布较多管线，并且电信管网、电力隧道、电力管沟、热力管网、天然气管网、自来水管网等工程需同期配合施工，同时有多个标段同步实施，同期会有多家施工单位进行施工，施工场地狭窄，存在大量的交叉施工和施工配合协调问题，需要做大量的协调配合工作。
2)保证基坑开挖的安全，是本工程的难点之一
基坑开挖应注意尽量避开雨季施工，以减小施工难度。基坑开挖时应严格控制基底高程，不得扰动原状土，对于超挖部分应用级配砂石料夯实或低标号混凝土回填，开挖时要做好基坑排水工作，确保基础在无水环境下施工，基坑开挖成形后要通知有关部门进行触探或其他方法进行验槽，验槽合格后方可进行下一道工序的施工。若发现土质与地质报告不符合时，须会同勘察、施工、监理、设计等单位共同协商研究处理。
基坑开挖后，应及时进行基础处理，结合箱在结构强度达到75%后方可回填土，四周回填土不得重型机械压实，应对称均匀回填。
3)影响工程质量因素多
本项目工程主要单位工程为污水收集，许多工序受气象条件、地理条件的严格制约，使质量、进度控制难度加大。加上本工程自身特点且工程技术复杂，如何在有限的时间内，保质保量地完成是本工程的一个要点
3、监理工作重点
(1)针对性配备强有力的组织机构
本工程施工难度较大，公司将选派技术好、责任心强、勇于吃苦的总监及监理人员深入现场，确保施工的各个环节符合设计和规范要求。以过程监理求工程质量。
(2)认真审查审查施工单位的施工组织设计，需对以下方面重点审查：
①施工总体进度计划，总体施工进度计划既要满足总工期的要求，还要考虑各标段各专业工序之间衔接，具有可操作性，同时要给出完成施工计划各阶段相应的劳动力、施工机具、工程材料的资源配备满足进度要求。
②各分部分项工程包括桩基、下部结构、上部结构等的施工方案。
(3)主动参与协调工作，加强现场组织管理
针对本工程的特点及难点，本工程的协调工作量较大，我们将配备专门的组织协调工程师，协助总监，积极主动与业主配合，以保证工程有序地实施。
(4)针对工程难点，认真编写各分项分部工程的监理细则（含安全措施）
在《监理大纲》的指导下，各专业监理工程师应认真编写监理细则（含安全措施）。
特别强调监理细则应解决本工程的重点和难点，提出控制措施，将质量控制作为重点。通过旁站、巡视、平行检验等手段对以下关键点控制：测量放线、原材料等的控制。
(5)严格控制工期，确保工期目标的实现
本工程由于地理位置特殊，涉及到影响工程进度的因素很多，如交通、地下、地上各种管线的保护、迁移、新建等，我们将组织监理人员，分析各种风险和干扰因素，确定科学、合理的总进度目标和分进度目标，严格审查施工单位的总进度计划和分进度计划，并在工程进行过程中，逐日检查其落实情况。采取有效措施纠正偏差。加强预控和进度协调，以质量预控促进度控制，处理好各种矛盾，以利于本工程计划180个日历天工期目标的实现。
(6)强化质量管理
本公司参加本工程监理的全体监理人员，将以质量控制为重点，通过旁站、巡视、平行检验等手段，加强对工程全过程的质量控制，对施工难度较大、安全隐患较大的部位重点监控，以确保工程质量。
(7)加强安全文明施工管理和卫生防疫工作。
本工程参战人员较多，故在做好安全文明施工管理的同时，还要做好卫生防疫工作。本工程项目监理部将制定安全文明施工及防疫工作的监理计划，积极做好各级参战人员和施工现场的卫生防疫工作，督促承包单位建立安全文明施工和卫生防疫的保证体系并确保有效运行，达到施工现场标准化工程的安全要求和优良工地要求。

六）工程投资：工程投资约为20000万元，监理在施工阶段将严格按承包单位的合同额和施工合同相关条款进行控制。
七）计划工期：180个日历天
八）工程建设各方
建设单位：武汉三镇实业控股股份有限公司建设事业部
勘察单位：武汉市勘察设计研究院
设计单位：武汉市政工程设计研究院
施工单位: 一标，武汉市青山市政有限责任公司；二标，武汉市武昌市政总公司；三标，湖北强涛建设工程有限公司；四标，武汉市城建工程有限公司；五标， 武汉水务建设工程公司。
四、监理工作依据
(1)国家标准GB50319-2000《建设工程监理规范》；
(2)设计图纸、设计文件及其相关的设计规范；
(3)业主与承建方、供货单位及其他有关单位依法签订的有关本工程项目的施工合同及附件，购销合同和有关协议；
(4)业主的招标文件；
(5)施工及验收规范、标准主要有：
《给水排水管道工程施工及验收规范》（GB50268-2008）
《城镇道路工程施工及验收规范》（CJJ1-2008）
《建筑施工安全检查评分标准》JGJ59-1999
（6）工程建设监理合同协议书及附件。

第二章 工程质量控制内容

质量是工程建设的关键。由于影响工程建设的因素很多，监理工程师按照合同要求对影响质量的各种原因从原材料品质、施工工艺和设备到最后的成品都要进行全面质量控制。质量控制的任务是监理人员对监理合同范围内工程施工全过程进行检查、监督和管理，制止影响工程质量的各种不利因素，使承包人提交的工程项目符合合同图纸、技术规范、使用要求和国家验收标准，工程质量确保合格。

一、质量控制的依据
工程质量监理的依据是南太子湖污水收集系统三环线污水管道工程施工的合同条款、技术规范和设计文件。是承包单位和业主共同承担法律责任和义务的文件，因此也是各方应遵守准则。
合同条件：各项工程质量的保障责任、处理程序、费用支付等均应符合合同条件的规定。
合同图纸：全部图纸应与合同图纸符合，并符合监理工程师批准的变更与修改要求。
技术规范：所有用于工程的材料、设备以及施工工艺，应符合国家现行的技术规范或监理工程师同意使用的其他的技术规范及监理工程师批准的工程技术要求。
质量标准：所有工程量均应符合合同文件中列明的质量标准或监理工程师同意使用的其他标准。

二、质量控制的原则
为了完成上述质量控制任务，我们将按国际质量技术标准进行全面质量管理。按建设部发布的“工程建设质量管理条例”的要求来开展监理工作，以合同为依据执行规范、规程、标准，在本项目质量控制过程中我们将遵循下列原则：
1、以主动控制为重点对工程项目施工全过程实施质量控制。
2、对工程项目人、机、料、法、环等因素进行全面的质量控制，监督承包单位的质量保证体系落实到位。
3、严格要求承包人执行有关材料试验制度和设备检验制度。
4、坚持不合格的建筑材料、构配件和设备不准在工程上使用。
5、坚持本工序质量不合格或未进行验收不予签认，下一道工序不得施工。

三、质量控制的方法
本项目建立三级质量保证体系。我们作为社会监理其控制总的方法是：在当地建设主管部门、业主、质监部门的领导下首先努力建好自身监理质量保证体系，督促承包人按合同要求和ISO9000族质量管理体系建立好企业质量保证体系，同时接受政府监督检查。监理在此基础上按如下方法开展监理工作：
1、审核有关文件、报告、报表。
2、质量预控：在实施监理工作过程中，我们将着重于事前控制，坚持主动控制为主。在施工准备阶段，总监和各专业监理工程师将对本专业关键工序及常见通病进行分析，提出质量控制要点及质量通病预治措施，并指导监理工程师及监理员；施工阶段对于重要工序，要求施工单位编制施工作业方案，由专业工程师审核批准后，指导现场施工工作。
3、规定质量监控工作程序。
4、现场质量监督与检查(包括旁站、测量、试验、巡视和抽查等)。
5、指令文件：在实施质量控制过程中，我们不仅向承包人传达业主指令文件，而且根据质量具体要求，及时向承包人发送质量问题工作指令、通知单、备忘录、情况纪要等，用以指出施工中各种质量问题，达到控制质量的目的。
6、以费用支付与质量控制相结合的控制手段。
7、进行质量宣传教育。

四、工程质量控制的总目标及目标分解
1、本工程质量控制总目标为合格工程。
2、为了达到总目标，首先必须总体上进行控制，做到：依据监理合同文件、施工合同文件和有关技术规范、验收标准等，对所辖工程范围进行全过程、全方位的质量控制，建立全面的质量控制体系，强化承包人自检体系的管理。严格做好中间质量检验以及现场质量验收，搞好工序监控检测，强调事先控制，严格开工申请审批，杜绝施工重大质量事故。
3、确保分项、分部工程合格率，从而保证该工程达到市政优质工程标准。其目标分解如下表：

质量目标分解
单位工程
目标
部位工程
目标
分项工程
目标
排水工程
合格
开槽安 管部分
合格
沟槽开挖、排水
合格
平基、管座
合格
安管
合格
接口（承插口或企口）、回填
合格
顶管
合格
水泥搅拌桩
合格
工作井、接受井
合格
顶管顶进
合格
检查井、排泥井
合格
井身砌筑
合格
井盖高程、井底高程
合格
排气阀
合格
分层填筑、夯实
合格
道路工程
合格
道路恢复
合格
路基填筑
合格
水泥稳定碎石基层
合格
沥青混凝土面层
合格
注：依据对质量目标分解，各分项工程质量控制点及控制措施如下所述：

第三章 质量控制点及措施
一、主要项目质量控制点及措施
主要项目质量控制点及措施
工程项目工序
质量控制点
控制手段
施工
测量
测量方案，导线闭合差，水准点闭合差
审核、复测
线路标高、中线
复测
路基、路面施工过程中的位置、标高、尺寸
检查、复测
排水
工程
现状管线迁移或保护
旁站、检查
管道的铺设
检查、复测、见证取样、旁站
接口
检查、见证取样、旁站
检查井
检查、复测、见证取样、
闭水试验
检查、旁站
沟槽回填
检查、试验、旁站
道路
工程
基层水泥稳定碎石材质
审核、检查、试验
基层水泥稳定碎石配合比
检查、见证取样、试验
基层水泥稳定碎石施工工艺，强度，压实度
审核、旁站、检查
面层沥青材质
检查、试验
沥青配合比
审核
沥青制备、运输、浇筑
旁站、检查
沥青检验指标
见证取样送检

二、针对主要项目的质量控制点具体措施的分述
1、测量定位放线

控制点：交桩控制点、水准点控制、测量放线
监理措施：
(1)平面方格图及中线
①依据有关部门提交的各种平面、高程控制桩、点资料，进行现场踏勘，并按桩点交接手续，测量成果应符合《工程测量规范》（GB50026）；
②结合施工组织设计编制测量具体技术方案；
③承包单位放线定位自检符合要求后，向监理填报测量成果报验单，经监理复核，符合规范及设计要求后，方可进行下一工序；
④中线直线部分的测量采用解析法，每100米误差不大于5毫米，曲线部分除解析法外，可采用极坐标法等；
⑤道路工程分段施工时，中线测量应进入相邻施工段50米至100米，对分界点相邻施工单位共同进行校核确认；
(2)高程控制
①施工水准测量应在两个相邻高程控制点，采用附和水准测量法；
②施工前应对路中线现状地面高程进行校测，并与设计纵断面图进行核对；
③为控制工程施工，应设置临时水准点，市区内每200米至300米设置一个临时水准点，位置应选择在施工范围内，必要时应加密；
④临时水准点应定期进行校核；
⑤督促承包单位保护好桩点。

2、排水工程

(1)沟槽开挖与支护
控制点：沟槽（工作坑）的开挖、支护；沟槽的排水
控制措施：
①场平后污水管道开挖深度一般为2～4米，属一般基坑。采取放坡开挖的方案，边坡坡率为1：1～1：1.25，由于开挖深度范围内地基土多为软弱土，如放坡开挖难以稳定，采用钢板桩支护。
②开挖至基础持力层并验收合格后，方可进行下一步施工，严禁扰动槽底土壤，边坡必须坚实、稳定。砼基础不得有石子外露、脱皮、裂缝等现象，伸缩缝位置正确、垂直、贯通。
③协调各工序施工顺序,排除相互干扰,确保施工期。
④协调施工单位,单独编排单位网络计划图。
⑤单独编写确保施工的安全技术措施。
⑥沟槽开挖质量应符合下列规定：
不扰动天然地基或地基处理符合设计要求；
槽壁平整，边坡坡度符合施工设计的规定；
沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度的一半；
槽底高程的允许偏差：开挖土方时应为±20mm。

沟 槽 允 许 偏 差
序号
项目
允许偏差
(mm)
检验频率
检验方法
范围
点数
1
槽底高程
0
-30
两井之间
3
用水准仪测量
2
槽底中线每侧宽度
不小于规定
两井之间
6
挂中心线用尺量每侧计3点
3
沟槽边坡
不陡于规定
两井之间
6
用坡度尺检验每侧计3点
雨季施工时应考虑修建临时截水、排水设施，防止地面径流流入沟槽，沟槽开挖不宜过长，应逐段、分期施工，沟槽挖好后应及时填筑砂垫层和进行管道安装施工。
(2)管道敷设
控制点：垫层、管道的铺设、管座、抹带、沉降缝。
控制措施：
①达到CJJ3-90中有关要求后，报监理抽检，抽检合格后方可进行下道工序施工。
②管道：分平基、安管、管座、接口四个过程。
平基时，要求施工单位严格按设计标高支立边模，浇筑砼，用平板振捣顺振实。确保施工时无水作业，砼基础边模应安装牢固。
平基、管座允许偏差
序号
项目
允许偏差
检验频率
检验方法
范围
点数
1
混凝土抗压强度
必须满足设计要求
100m
1组
见附录
2
垫 层
中线每侧宽度
不小于设计规定
10m
2
挂中心线用尺量每侧计1点
高程
0
-15mm
10m
1
用水准仪测量
3
平基
中线每侧宽度
+10mm
0
10m
2
挂中心线用尺量每侧计1点
高程
0
-15mm
10m
1
用水准仪测量
厚度
不小于设计规定
10m
1
用尺量
4
管座
肩宽
+10mm
-5
10m
2
挂中心线用尺量每侧计1点
肩高
±20 mm
10m
2
挂中心线用尺量每侧计1点
5
蜂窝面积
1%
两井之间
(每侧面)
1
用尺量
蜂窝总面积
附录：检查标准养护龄期28d试块抗压强度的试验报告
③安管时，要求施工单位在砼基础强度达到一定强度时，方可铺管作业。管道必须垫稳，管底坡度不得倒流水，缝宽应均匀，管道内不得有泥土碴石、砂浆、木块等杂物。

安管允许偏差
序号
项目
允许偏差(mm)
检验频率
检验方法
范围
点数
1
中线位移
15
两井之间
2
挂中心线用尺量
2
管内底高程
D≤1000mm
±10
两井之间
2
用水准仪测量
D＞1000mm
±15
两井之间
2
用水准仪测量
倒虹吸管
±30
每道直管
4
用水准仪测量
3
相邻管内底错口
D≤1000mm
3
两井之间
3
用尺量
D＞1000mm
5
两井之间
3
用尺量
管节定位后应及时浇筑砼管座。浇筑砼前，应将平基清理干净。砼浇筑时，应两侧同步进行，捣实时，应特别注意管座两侧三角部位，捣实时应注意保持钢丝网位置不变。
连接口时，接口平直环行间隙要均匀，灰口要整齐、密实、饱满。
抹带接口允许偏差
序号
项目
允许偏差(mm)
检验频率
检验方法
范围
点数
1
宽度
+5
0
两井之间
2
用尺量
2
厚度
+5
0
两井之间
2
用尺量

检查井允许偏差符合下表规定
序号
项目
允许偏差
检验频率
检验方法
范围
点数
1
井身尺寸
长、宽
±20
每座
2
用尺量，长、宽各计一点
直径
±20
每座
2
用尺量
2
井盖高程
非路面
±20
每座
1
用水准仪测量
路面
与道路的规定一致
每座
1
用水准仪测量
3
井底高程
D<1000mm
±10
每座
1
用水准仪测量
D>1000mm
±15
每座
1
用水准仪测量
④闭水
污水管道，设计要求闭水的其它排水管道，必须作闭水试验，闭水试验应在管道填土前进行，应在管道灌满水后经24小时再进行。闭水试验的水位，应为试验段上游管道内顶以上2米。如上游管内顶至检查口的高度小于2米时，闭水试验水位可至井口为止，对渗水量的测定时间不少于30分钟。
（4）沟槽回填
控制点：回填材料 压实度
控制措施：
①按照国家有关规范的规定和设计要求进行检查，并检查检测报告。
②沟槽回填时需报验，沟槽不得带水回填，回填应密实。
③回填压实度进行检测，设计无要求时应符合下表要求。

刚性管道沟槽回填土压实度

序号
项目
最低压实度
检查数量
检查方法
重型击实标准
轻型击实标准
范围
点数
1
石灰土类垫层
93
95
100m
每层每侧一组（每组3点）
用环刀法检查或采用现行国家标准《土工试验方法标准》GB/T 50123中其他方法
2
沟槽在路基范围外
胸腔部分
观测
87
90
两井之间或1000㎡
管顶以上500mm
87±2（轻型）
其余部分
≥90（轻型）或按设计要求
农田后绿地范围表层500mm范围内
不宜压实，预留沉降量，表面平整
3
沟槽再路基范围内
胸腔部分
管侧
87
90
两井之间或1000㎡
每层每侧一组（每组3点）
管顶以上250mm
87±2（轻型）
由路槽底算起的深度范围
≤800
快速路及主干路
95
98
次干路
93
95
支路
90
92
＞800-
1500
快速路及主干路
93
95
次干路
90
92
支路
87
90
＞1500
快速路及主干路
87
90
次干路
87
90
支路
87
90

④回填应达到设计高程，表面平整。
⑤回填时管道及附属构筑物无损伤、沉降、位移。（有疑问出处用水准仪测量）
3、道路工程

(1)基层
主要控制点：基层密实度、基层平整度、纵断面高程、横坡
控制措施：旁站、试验、测量。
水泥稳定碎石基层每15cm分层摊铺碾压，所用碎石应预先分成3～4个不同的粒径，然后进行配合比试验使颗粒组成符合《公路路面基层施工技术规范》所列级配范围，水泥稳定碎石应采用机械拌和，做到随拌随铺，压实度达到97%以上，要求其7天饱水抗压强度不低于3.0MPa，其集料最大粒径不超过40mm，集料含泥量不得超过规范要求。
对施工单位提交的水泥稳定碎石配合比进行复核对比试验；通过原材料进场报验制度严格控制原材料；加强旁站监理，保证水泥稳定碎石施工计量准确，拌合均匀；分层检查密实度，必须达到设计要求。水泥稳定碎石拌和好后应及时碾压。外观鉴定要表面平整密实、无坑洼、无明显离析。基层完成后，应加强养护，控制行车，不使出现车槽。
级配砂砾及级配砾石基层和底基层允许偏差
项 目
允 许 偏 差
中线偏位（mm）
≤20
纵断高程（mm）
基层
±15
底基层
±20
平整度（mm）
基层
≤10
底基层
≤15
宽度（mm）
不小于设计规定+B
横坡
±0.3%且不反坡
厚度（mm）
砂石
+20 -10
砾石
+20 -10%层厚

（2）面层
本工程主要是原有道路面层恢复，主要是沥青面层。
控制点：沥青砼路面施工前的材料与设备检查；沥青混合料原材料配合比；透层与粘层施工；沥青砼路面摊铺；路面铺装厚度、平整度、横坡。
控制措施：
①沥青路面施工前的材料与设备检查：在工程开始前以及施工过程中材料来源或规格发生变化时，应对材料来源、材料质量、数量、供应计划、材料场堆放及储存条件等进行检查，材料的质量应符合规范的规定；对沥青等重要试样，每一批都应在试验后留样封存，并记录沥青使用的位置，留存的数量不宜少于4kg；施工前应对拌和厂及沥青路面施工机械和设备的配套情况、性能、计量精度等进行检查。材料试验结果及据此进行的配合比设计的结果、施工机械和设备的检查结果，应在使用前规定的期限内向监理工程师提出正式报告，待取得正式认可后，方可使用。
②铺筑试验段。试验段的长度宜为100-200m的直线段上。
热拌热铺沥青合料试验段铺筑应分为试拌及试铺两个阶段，并应包括下列试验内容：
根据沥青路面各种施工机械相匹配的原则，确定合理的施工机械、机械数量及组合方式。
通过试拌确定拌和机的上料速度、拌和数量与时间、拌和温度操作工艺。
通过试铺确定：透层沥青的标号与用量、喷洒方式、喷洒温度；摊铺机的摊铺温度、摊铺速度、摊铺宽度、自动找平方式等操作工艺；压路机的压实顺序、碾压温度、碾压速度及遍数等压实工艺；松铺系数、接缝方法等。
验证沥青混合料配合比设计结果，提出生产用的矿料配比和沥青用量。
建立用钻孔法及核子密度仪法测定密度的对比关系。确定粗粒式沥青砼及沥青砼面层的压实标准密度。
③具体材料和施工要求
A、加铺沥青砼前的砼面处理要求
为了保证沥青加铺层的层间结合力，道路沥青面曾与基层之间要求喷洒透层由，沥青面层与桥面或沥青层间均要求布洒粘层油。粘层油要求采用沥青洒布车喷洒，洒布时要求保持稳定的速度和喷洒量，喷洒要求均匀，边角处要求人工均匀涂刷。
粘层油洒布后应紧接铺筑沥青层，但必须待破乳、水分充分蒸发后铺筑。
粘层沥青（粘层油）采用SBR乳化改性沥青。

第四章 关键工程的监理控制
一、水泥搅拌桩
控制点：水泥搅拌桩施工前的材料与设备检查；水泥参量；成桩过程。
控制措施：
1、水泥使用前，承包人应将水泥的样品送中心试验室或监理工程师指定的试验室检验。所需材料应提前进场，水泥及外加剂必须有出厂合格证，水泥必须送试验室检验合格后方能使用。
2、施工使用的固化剂和外掺剂必须通过加固土室内试验检验方能使用。固化剂浆液应严格按照预定的配比拌制。准备好的浆液不得离析，泵送必须连续，拌制浆液的罐数、固化剂与外掺量的用量以及泵送浆液的时间等应有专人记录。
3、施工前现场地面应予平整，必须清除地上地下一切障碍物。
4、开机前必须调试，检查桩机运转和输料管畅通情况。
5、施工时，设计停浆(灰)面应高出操作面标高0.5米，在开挖时应将该施工质量较差段挖去。
6、桩机桩位必须对中，对中偏差不得大于5厘米；桩径不得小于设计值。
7、严格按设计确定的参数控制喷浆量和搅拌提升速度。为保证施工质量、提高工作效率和减少水泥浪费，应尽量连续工作。输浆阶段必须保证足够的输浆压力，连续供浆。一旦因故停浆，为防止断桩和缺浆，应将搅拌头下沉到停浆点0.5米以下，待恢复供浆后再喷浆搅拌；如停工40分钟以上，必须立即进行全面清洗，防止水泥在设备和管道中结块，影响施工；
8、严格控制搅拌时的下沉和提升速度，以保证加固范围内每一深度得以充分搅拌；确保桩身强度和均匀性；
9、深层搅拌施工中采用少量多次喷浆的方法，搅拌过程中均喷水泥浆。
10、施工中，如因地下障碍物等原因使钻杆无法钻进时，应及时通知监理、设计人员，以便及时采取补桩措施，以保证施工质量；
11、严格按照设计的水灰比配制浆液，配制好的浆液必须过滤；水灰比控制：根据水泥用量计算每槽用水量，在储水罐上做好标志，在施工中严格做好计量工作。制备好的浆液不得离析，泵送必须连续，拌制浆液的罐数固化剂和外加剂的用量以及泵送浆液时间等应有专人记录。
12、施工记录必须详尽完善：施工记录必须有专人负责，深度记录误差不得大于10cm，时间记录误差不得大于10秒钟。施工中发生的问题和处理情况，均须如实记录，以便汇总分析；
13、施工中应经常检查施工用电及机械情况，发现问题及时修理。在制作水泥浆时可适当掺入外加剂。
14、水泥搅拌桩施工，第一次下钻时为避免堵管可带浆下钻，喷浆量应小于总量的1/2，严禁带水下钻。第一次下钻和提钻时一律采用低档操作，复搅时可提高一个档位。
15、为保证水泥搅拌桩桩端、桩顶及桩身质量，第一次提钻喷浆时应在桩底部停留30秒，进行磨桩端，余浆上提过程中全部喷入桩体，且在桩顶部位进行磨桩头，停留时间为30秒。

二、钢板桩
控制内容：钢板桩施工全过程，按事前、事中、事后进行全面严格而有效的控制。
控制措施：
1、审查钢板桩分项工程施工队伍及其施组方案。
 （1）本分项工程必须由有认可资质的专业化施工队伍施工。若系分包，要求对拟选分包单位资质、施工营业执照、施工业绩进行申报，得到监理与业主的批准后方可进场。
 （2）施工单位须编制分项工程的实施性施组方案、并要报监理审查。监理要对方案、工艺的可行性、技术合理性及技术安全措施进行审查。
 （3）审查计划投入施工的设备型号、规格、技术状况，判定其能否满足钢板桩施工工艺要求。
（4）对进场的设备—液压振动锤、汽车起重机、经纬仪、水准仪、切割机、电焊机的计量认证书、使用许可证进行检验确认。
 （5）审查上岗人员的上岗证书，要求必须持证上岗，必要时进行考核。
  2、拉森钢板桩施工
 （1）凡拉森钢板桩有弯曲破损，锁口不合格的应先进行整修，达到要求后方能使用。
 （2）钢板桩打入后要及时检查其垂直度，当有较大误差时要拔起重新施打，使障碍物挤走或碎裂再将钢板桩打入。
 （3）振动锤和钢板桩纵轴应在同一垂直线上，应保持垂直，平正。
 （4）所有连系梁及角撑驳长时接点为对接焊缝（或用加邦焊接）。
  3、对基坑开挖的要求
 （1）开挖前应编制好具针对性的土方开挖方案。基坑开挖自上而下分段分层进行，及时支护，严禁超挖。基坑按“分层开挖，先撑后挖”的原则施工。
 （2）基坑边界周围地面应设排水沟，且应避免漏水、渗水进入坑内。
 （3）在基坑边缘地面严禁堆放超出设计允许荷载的材料，弃土和设备（特别是重型机械）等。重型机械布置在基坑边作业，应采取有效的处理措施，如设平台、做深基础等。
 （4）基坑土方应均衡开挖，严格控制开挖高差。在软土基坑中，开挖高差不宜大于1m。机械挖土时，应在基坑及坑壁留200至400m厚土层用人工挖掘修整。土方开挖至设计标高后，应及时浇捣垫层，作到坑底满封闭，并及时进行地下结构施工。
 （5）运土方的汽车及挖掘机，不得勾、挖、碰撞支护桩;不得在支护桩体上来回行驶、辗压。汽车出入的路口处要铺上钢板。
 （6）对支护地段施工完不久的边坡顶部，应避免重型设备和大量材料堆放，禁止重型车辆通行。
（7）地下结构完成并完成外防水施工后，地下结构混凝土强度达到设计要求后，应及时回填地下结构墙外土方，回填土应分层夯实。开挖过程中应对建筑物进行沉降观测，如有特殊情况应立即停止开挖并采取有效措施处理。
4、检验、监测及检测
（1）各监测项目在基坑施工影响前应测得稳定的初始值，且不应少于两次。
（2）各项监测工作的时间间隔根据施工进程确定，支护结构变形每天测一次，在土方开挖阶段，每半天测一次。底板浇筑完成后，每3天测一次，并可逐步延长，但不得超过天。当变形超过有关标准或场地条件变化较大时，应加密观测。当有危险事故征兆时，则需进行连续监测。每次监测工作结束后，及时提交监测简报及处理意见。支护结构水平位移达到30mm为报警值，应立即通知设计人员，并加强观测；支护水平位移达到40mm为最大位移监控值，根据测量情况增加锚杆加固支护结构。
 （3）土体顶部的沉降：设置沉降观测点，用水准仪观测，沉降量大于30mm时报公司技术部门处理。
 （4）周围建筑物的沉降：每建筑物上设观测点观测，用水准仪观测。发现沉降立即停止基坑施工，报公司技术部门处理。
 （5）周围建筑物的倾斜：每建筑物上设观测点观测，用经纬仪观测。发现倾斜沉降立即停止基坑施工，报公司技术部门处理。
 （6）周围地下管线的变位与破损：通过基坑的位移与沉降控制，同时检查管线检查井情况。
 （7）基坑渗漏水状况：目测，普通渗漏用纤维袋及水泥降堵塞严密，较大渗漏加摆喷桩补漏。
（8）现场监测发现问题立即停止地下结构基坑施工，报公司技术部门处理。大雨时注意观测基坑变形情况，做好基坑面及基坑内排水措施，大雨时基坑内不得有人进行施工。
 （9）工程结束时提交完整的监测报告。

三、围堰
控制点：围堰轮廓线、降水、变形观测
控制措施：
 （1）围堰填筑严格按照经审核批准的施工方案进行施工。专人值班指挥，确保围堰下不形成包心淤泥。明确质量责任人，事事有人抓。
 （2）施工前施工单位应对机械手和工人进行技术交底，控制各个施工环节，让每一个都知道自己怎么做，如何做。并实行质量管理责任制，达不到质量要求必须进行返工，同时制定相应的奖惩措施。
 （3）将围堰填筑位置的淤泥、杂物清除干净，围堰填筑用砂严禁夹带淤泥、杂草、石渣、砼块等杂物。
（4）围堰在填筑施工中严格按标注的填筑控制边线进行施工，每层填筑完后用一起定出该层地面和顶面的设计边线，由专人指挥进行控制。
（5）围堰填筑高于常水位后，每层厚度控制在25cm，直至设计标高。
 （6）基坑抽水过程中围堰填筑完成后在抽排水期间，严格控制降水速率，加强围堰变形观测，防止抽水过快造成堰体滑坡，并及时做好堰体加固工作。
 （7）备足防汛、抢险应急机械、材料、器具，制定抢险应急预案，围堰安全全天侯值班。

四、沉井
控制点： 砂垫层厚度密实度等、混凝土防水抗渗性能、沉井下沉
控制措施：
（1）沉井开工前施工单位要编制专项施工方案，监理单位审核时主要审核方案的安全、质量保证措施等。
（2）施工单位完成沉井放
