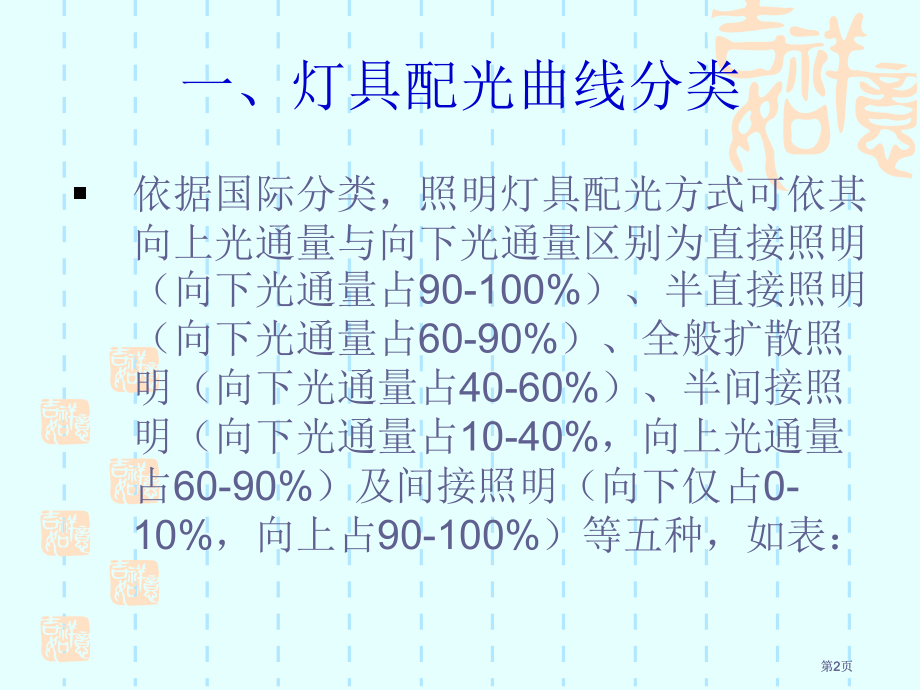

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,配光曲线知识分享,灯具配光曲线分类,配光曲线坐标系统,配光曲线绘制办法,配光曲线用途,示例,第1页,第1页,一、灯具配光曲线分类,依据国际分类，照明灯具配光方式可依其向上光通量与向下光通量区别为直接照明（向下光通量占90-100%）、半直接照明（向下光通量占60-90%）、全般扩散照明（向下光通量占40-60%）、半间接照明（向下光通量占10-40%，向上光通量占60-90%）及间接照明（向下仅占0-10%，向上占90-100%）等五种，如表：,第2页,第2页,配光曲线分类表,第3页,第3页,二、配光曲线坐标系统,普通最惯用和国际照明委员会推荐（CIE，1973b）是C-坐标系统，以下图。C代表经度平面角度，角代表倾斜角度，系统轴穿过灯具中心。角从最低点开始计量。,对泛光灯具使用最广泛是V-H系统。,第4页,第4页,坐标系统,第5页,第5页,对于旋转对称灯具配光，普通用极坐标或直角坐标配光曲线，以下图：,第6页,第6页,三、配光曲线绘制办法,定义：用以表示灯具在各方向光度大小曲线图。,绘制办法：,以灯具中心点作为极坐标之原点，垂直向下画始终线作为极轴，以原点为圆心，以极轴为半径向右转动90，用以标示该灯具下半部右边配光曲线。,由于灯具均为左右两边对称，故其左边之配光曲线可依对称原理绘制而成。,自原点至曲线上某一点之长度即你表灯具在该方向上光度。通常在极轴上所标示之光度大小是指光通量每1000流明（lm）烛光数（cd），即cd/1000lm。,先以照度计在灯具四周，离光源等距离之H处测得E值，再代入下列公式即可求得I值。,第7页,第7页,四、计算公式,法线面照度,水平面照度,垂直面照度,我们普通使使用方法线照度，可将公式转换成,然后将不同角度所测得E值代入上式求得I，再将各I值在极坐标中用曲线连接起来，即得到灯具配光曲线。,第8页,第8页,五、配光曲线用途,普通照明设计时用来求某点直射照度，如：,有一100W灯泡，光通量为F=1600lm，其配光曲线以下图，试求在灯泡垂直下方1m、2m处照度为多少？,第9页,第9页,光强,照度,照明设计时光强分布模拟，普通以IES数据格式导入,第10页,第10页,六、示例,示例1,示例2,第11页,第11页,
