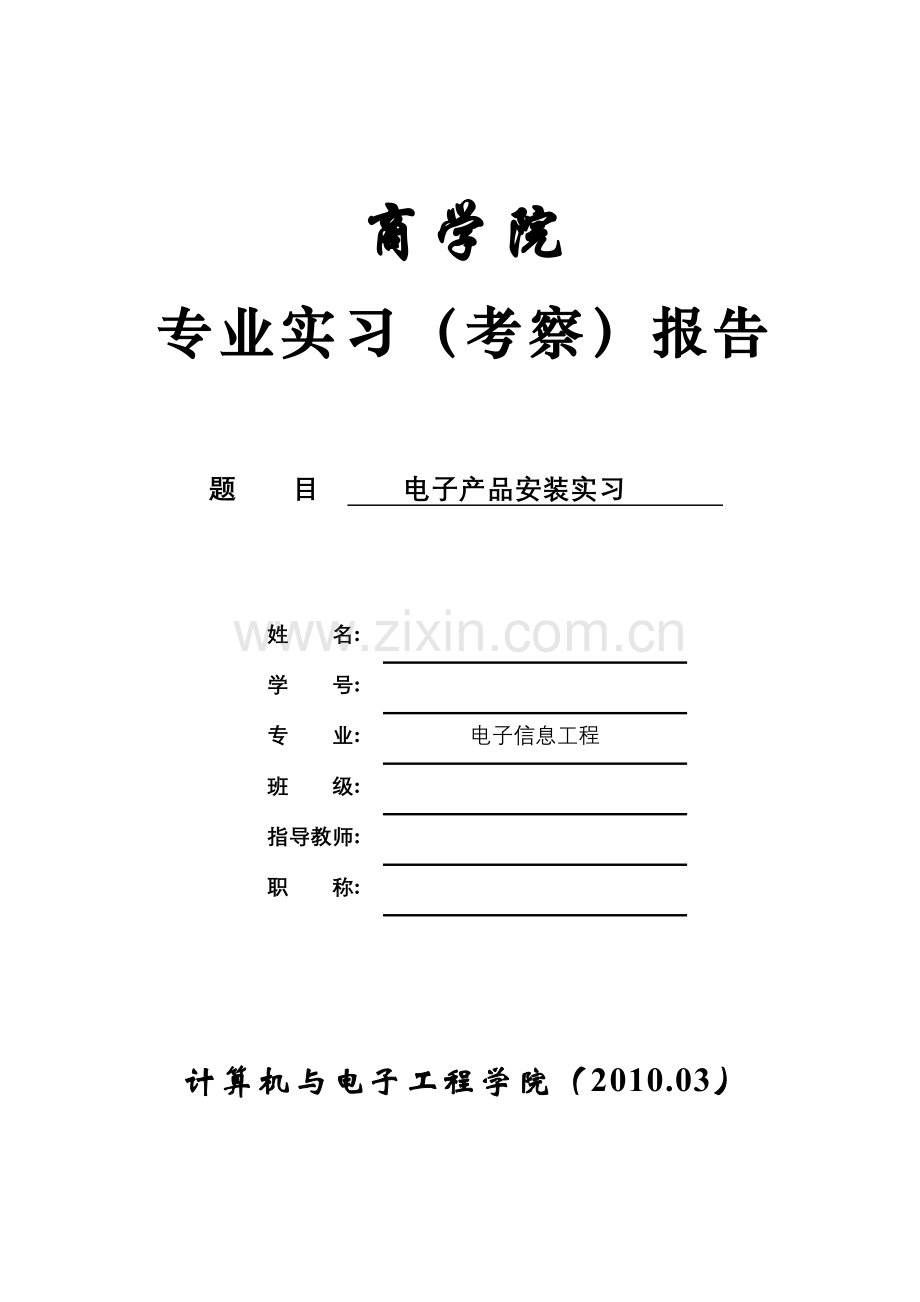

商学院
专业实习（考察）报告

题　　目 电子产品安装实习

姓 名:

学 号:

专 业:
电子信息工程
班 级:

指导教师:

职 称:

计算机与电子工程学院（2010.03）

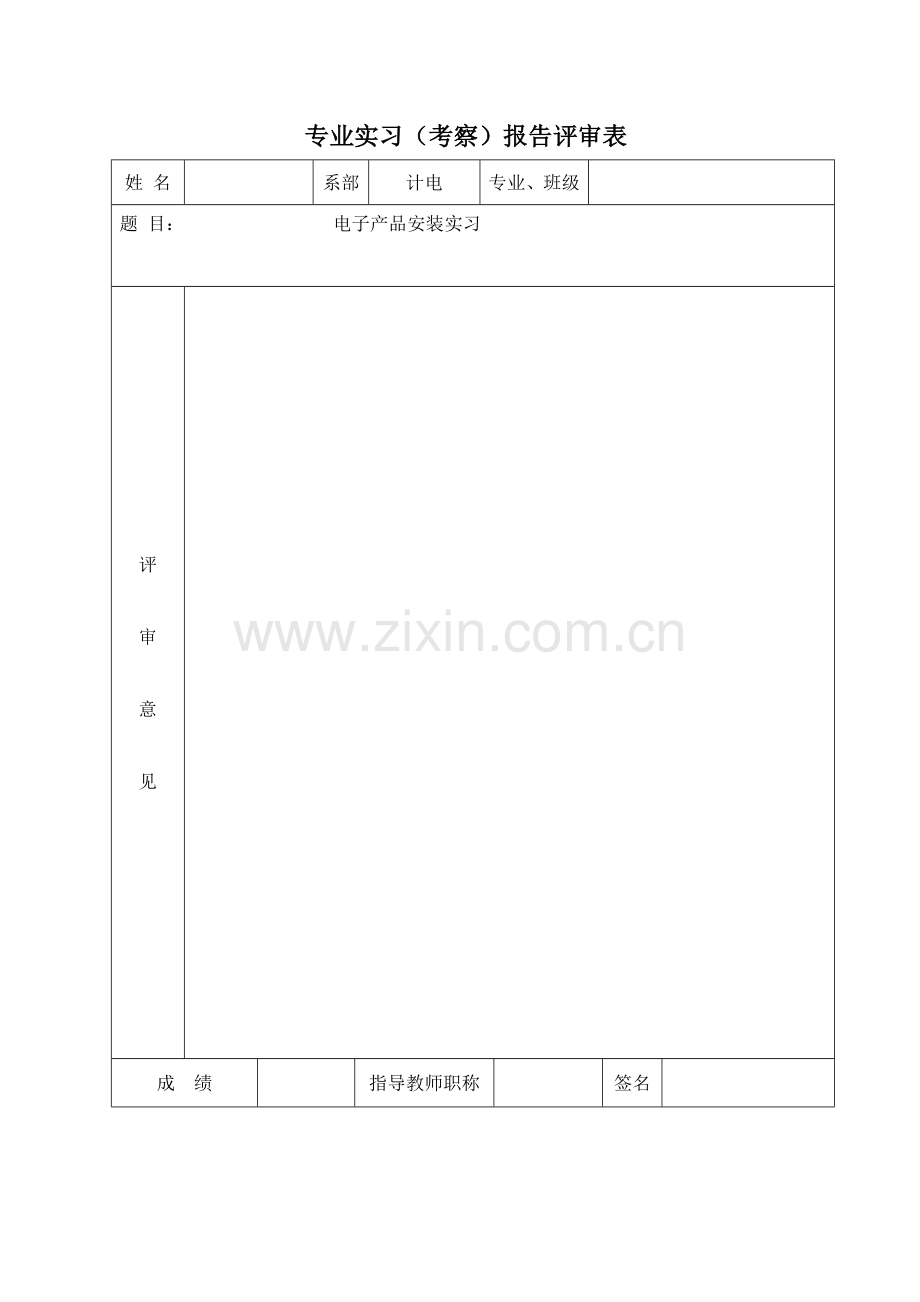

专业实习（考察）报告评审表
姓 名

系部
计电
专业、班级

题 目： 电子产品安装实习
评

审

意

见

成 绩

指导教师职称

签名

电子产品安装实习验收表
学号： 姓名： 专业班级：
实习内容简介：
1.从电路板上拆旧的元器件并测量，然后又把元器件焊接上去；2.学习元器件的基本识别方法和参数测试方法；学习万用表的基本使用方法；3.焊接收音机的电路板，安装收音机，了解收音机的工作原理；4.学会看懂收音机的电路原理图；5.了解装配技术有关常识；6.掌握基本的焊接技术，培养在工作中耐心细致，一丝不苟的作风；7.学习使用万用表对电路性能测试方法和测量数据的分析；8.通过对收音机的安装，焊接，调试，了解电子产品的装配全过程，训练动手能力，掌握元器件的识别，建议测试，及整机调试，装配工艺；9.收音机的装配和调试合格；10.学习科研生产工作的总结方法。
实现功能基本说明：
1.对元器件有了认识，以及知道判别元器件的好坏，电容，二极管，三极管等。2.经过几天焊接，对焊接的掌握和电子元器件的认识和测量已经比较清楚，对收音机的焊接和安装比较顺利。3.根据电路原理可以检测出电路故障。调试收音机时虽然遇到了一些困难，但也都已经克服，收音机经过调试能够收到电台，此次电子设计完成情况良好，但有些地方还需要加强学习。

验收情况：

指导老师签名：

年 月 日

1 概述
本次实习为电子工艺实习，为了加强学生对基本元器件的认识以及对电路基本操作的练习，保障所学理论知识能够更好的融会贯通到实践中来，进一步对专业的了解，提高学生的动手能力，特此安排了一系列的措施来完成此次实习。大体上分为两大步骤：元器件的认识及收音机的制作。
1.1实习名称与内容
电子产品安装实习
1.2实习目的
电子技术实习的主要目的就是培养我们的动手能力，电子技术实习就要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。有助于我们对理论知识的理解，帮助我们学习专业知识。使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。
1.3实习时间
2010年3月
1.4实习方式
掌握各种专业工具的用途；识别、测量、焊接、安装调试各种常规电子元器件；每人安装一个超外差式七管调幅收音机。
1.5指导老师 苏岱安
2 主要实习过程
先在一个旧的电路板上面练习电子元器件的拆除与焊接，并且用万用表测量这些电子元器件检查它们的属性以及好坏，为我们焊接收音机打基础，培养我们焊接的基础以及组装收音机时需要的细致和耐心。然后焊接收音机的电路板，组装收音机，最后对收音机进行检测和调试。
2.1元器件的识别、测量，拆除与焊接
①将电阻从电路拆下，万用表打到任意电阻挡，将电阻两端与两表笔接触，根据读数选择合适档位，然后就可读取最终数据。
表1固定电阻
位置
色环
理论阻值
实测数据
2R3
棕黑红金
1K
0.996K
2R1
蓝灰红金
6.8K
6.55K
2R27
绿红黄金棕
52.4
52.2
2R26
红紫黑金
27
26
2R23
棕绿红金
1.5K
1.4K

②可变电阻的测量：旋转旋钮使其处于最大或最小阻值，万用表打到任意电阻挡，将电阻两端与两表笔接触，根据读数选择合适档位，然后就可读取最终数据。
表2可变电阻
位置
变化范围
4W1
0.02--32.6K
4W2
0--34.2

③涤纶电容判断好坏：用万用表的电阻档测量电阻，若读数为无穷大，则证明是好的。
表3涤纶电容
位置
理论值
好坏判断
3C15
1.75Uf/160v
好
3C7
15nJ/400v
好
6C1
47nJ/100v
好
5C13
10nJ/160v
好
2C14
68nJ/100
好

④瓷片电容判断好坏：用万用表的电阻档测量电阻，若读数为无穷大，则证明是好的。
表4瓷片电容
位置
理论值
好坏判断
3C7
0.015J/100u
好
5C7
472pF
好
5C14
10000pF
好

⑤电感判断好坏：用万用表的电阻档测量电阻，若读数为0，则证明是好的。
表5电感
位置
理论值
好坏判断
2L2
1uH
好
3L4
56uH
好
2LB2
26uH
好

⑥二极管的测量：将黑表笔插入COM插孔，红表笔插入V/Ω插孔，将功能开关置于二极管档，并将表笔连接到待测二极管，读数为二极管正向压降的近似值。将表笔连接到待测线路的两端如果两端之间电阻值低于约70Ω，内置蜂鸣器发声。
表6二极管
位置
正偏阻值(欧姆)
负片阻值(欧姆)
好坏判断
3BG3
0.6k
∞
好
2BG2
0.62k
∞
好
6BG6
0.712k
∞
好

⑦三极管的测量：将黑表笔插入COM插孔,红表笔插入V/Ω插孔(红表笔极性为“+”)将功能开关置于“hFE”档。
将三极管三个管脚分别插在三极管对应的孔里（三极管平面对着自己，三个管脚分别是e,b,c,还要根据三极管是NPN还是PNP来插）。
表7三极管
位置
BE阻值（欧姆）
CE阻值（欧姆）
正偏
反偏
正偏
反偏
3BG4
19.45K
∞
∞
∞
3BG5
0.192K
∞
∞
∞
2BG3
34.3K
∞
∞
∞

⑧电解电容判断好坏：击穿短路：数字表二极管档测量时一直导通，阻值一直为0。
严重漏电：对于越大容值的电容越明显，数字表二极管档有电荷输出，测量时会充电，到充满电后在路阻值会稳定，然后突然换转表笔，此时电容存储电荷与万用表输出相反，在路阻值显示为0，然后慢慢变大至稳定。那么有此种对抗阶段的电容漏电就小。

位置
理论值
好坏判断
6C5
47uF
好
5C1
3.3uF
好
5C11
100 uF
好
5C12
100uF
好
5C18
3.3uF
好
表8电解电容

2.2收音机的安装、调试和测试
2.2.1收音机的安装过程
⑴安装前用万用表初步判别元器件好坏；
⑵将所有元器件引脚上的漆膜、氧化膜清除干净，按照装配图正确插入元件，其高低、极性应符合图纸规定；
⑶焊接时可按电阻、二极管、瓷片电容、晶体三极管、中周、输入输出变压器、电位器、电解电容、双联、天线线圈、电池夹引线、喇叭引线顺序焊接，注意焊点要光滑，大小不要超出焊盘，不能有虚焊、搭焊、漏焊；
⑷特别提示：二极管、三极管的极性不要接错；输入（绿色）、输出（红色）变压器不能调换位置；红中周B2外壳应弯脚焊牢，否则会造成卡调谐盘； 黄中周B3外壳一定要焊牢(C2、C4的地由B3外壳连通)；将双联CBM-223P安装在印刷电路板正面，将天线组合件上的支架入在印刷电路板反面双联上，然后用2只M2.5×5螺钉固定，并将双联引脚超出电路板部分，弯脚后焊牢，并剪去多余部分；
⑸焊接完一类元器件，应检查一遍焊接质量及是否有错焊、漏焊，发现问题及时纠正。
2.2.2调试收音机
⑴仪器设备
常用仪器设备有：稳压电源（200mA、3V）；XFG-7高频信号发生器；示波器（一般示波器即可）；DA-16毫伏表（或同类仪器）；圆环天线（调AM用）；无感应螺丝批。
⑵调试步骤
①在元器件装配焊接无误及机壳装配好后，将机器接通电源，应在中波段内能收到本地电台后，即可进行调试工作。
②中频调试
首先将双联旋至最低频率点，XFG-7信号发生器置于465KHZ频率处，输出场强为10mV/M，调制频率为1000HZ，调幅度为30%。收音机收到信号后，示波器应有1000HZ信号波形，用无感应螺丝批依次调节黑、白、黄三个中周，且反复调节，使其输出最大，此时，465KHZ中频即调好。
③频率复盖
将XFG-7置于520KHZ，输出场强为5mV/M，调制频率1000KHZ，调幅度30%。双联调至低端，用无感应螺丝批调节红中周（振荡线圈），收到信号后，再将双联旋至最高端，XFG-7信号发生器置于1620KHZ，调节双联振荡联微调电容C1B，收到信号后，再重复将双联旋至低端，调红中周，以此类推。高低端反复调整，直至低端频率为520KHZ，高端频率为1620KHZ为止，频率复盖调节到此结束。
④统调
将XFG-7置于600KHZ频率，输出场强为5mV/M左右，调节收音机调谐旋钮，收到600KHZ信号后，调节中波磁棒线圈位置，使输出最大，然后将XFG-7旋至1400KHZ，调节收音机，直至收到1400KHZ信号后，调双联微调电容C1A，使输出为最大，重复调节600KHZ和1400KHZ统调点，直至二点均为最大为止，至此统调结束。
在中频、复盖、统调结束后，机器即可收到高、中、低端电台，且频率与刻度基本相符。至此，放入2节5号电池进行试听，在高、中、低端都能收到电台后，即可将后盖盖好。
3 安装与调试过程中发现的问题及解决办法
(1)出现问题：装上电池后没有声音。
(2)原因及解决方法：测试点没有焊接—检查测试点并且把测试点焊牢。
⑶收不到台。
①信号不好—尝试在不同的地方接受信号。
②频率未有调节—打开收音机，随便找一个低端电台，先调黑中周B5调到声音响亮为止，然后调白中周B4，最后调黄中周B3。用第一步的方法调整。再调到声音最响为止。按上述方法从后向前的次序，反复细调二、三遍。调完低频在调高频，调红周。
4 实习后的体会和收获及不足
通过这次的实习，使我对电子工艺的理论有了初步的了解。我了解到了很多元器件的使用方法，判别和认识、焊普通元件与电路元件的技巧、收音机的工作原理与组成元件的作用等。这些知识不仅在课堂上有效，对以后的电子实习课的学习有很大的指导意义，在日常生活中更是有着现实意义，也对自己的动手能力是个很大的锻炼。在实习中，我锻炼了自己动手技巧，提高了自己解决问题的能力。
虽然在实习中会遇到难题，但是从中我学到了很多，使自己的动手能力也有所提高，我想在以后的理论学习中我就能够明白自己的学习方向，增进专业知识的强化。

5 有关图表等资料
5.1电路的连接图

5.2 电路的原理图
