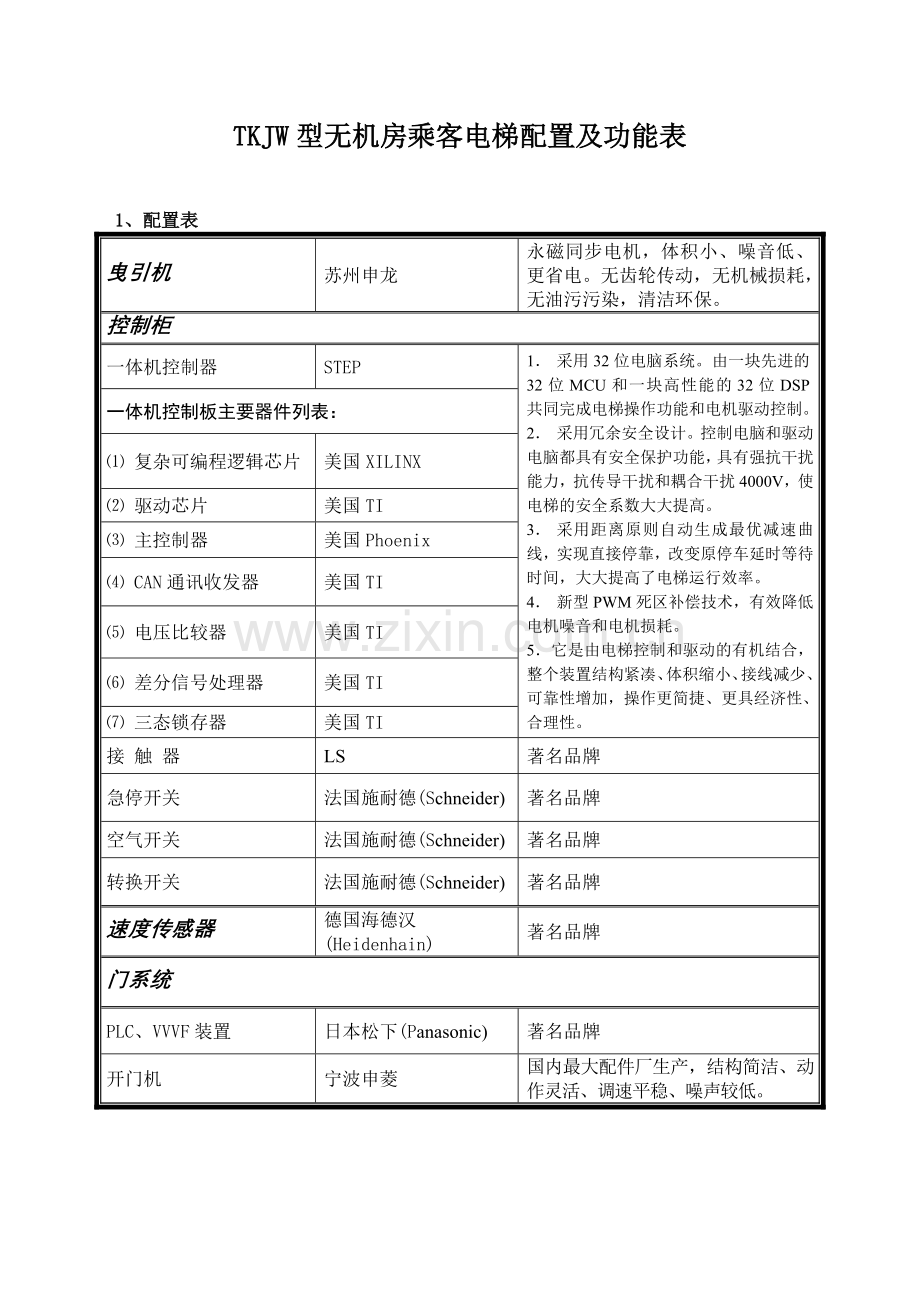

TKJW型无机房乘客电梯配置及功能表

1、配置表
曳引机
苏州申龙
永磁同步电机，体积小、噪音低、更省电。无齿轮传动，无机械损耗，无油污污染，清洁环保。
控制柜
一体机控制器
STEP
1． 采用32位电脑系统。由一块先进的32位MCU和一块高性能的32位DSP共同完成电梯操作功能和电机驱动控制。
2． 采用冗余安全设计。控制电脑和驱动电脑都具有安全保护功能，具有强抗干扰能力，抗传导干扰和耦合干扰4000V，使电梯的安全系数大大提高。
3． 采用距离原则自动生成最优减速曲线，实现直接停靠，改变原停车延时等待时间，大大提高了电梯运行效率。
4． 新型PWM死区补偿技术，有效降低电机噪音和电机损耗。
5．它是由电梯控制和驱动的有机结合，整个装置结构紧凑、体积缩小、接线减少、可靠性增加，操作更简捷、更具经济性、合理性。
一体机控制板主要器件列表：
⑴ 复杂可编程逻辑芯片
美国XILINX
⑵ 驱动芯片
美国TI
⑶ 主控制器
美国Phoenix
⑷ CAN通讯收发器
美国TI
⑸ 电压比较器
美国TI
⑹ 差分信号处理器
美国TI
⑺ 三态锁存器
美国TI
接 触 器
LS
著名品牌
急停开关
法国施耐德(Schneider)
著名品牌
空气开关
法国施耐德(Schneider)
著名品牌
转换开关
法国施耐德(Schneider)
著名品牌
速度传感器
德国海德汉
(Heidenhain)
著名品牌
门系统
PLC、VVVF装置
日本松下(Panasonic)
著名品牌
开门机
宁波申菱
国内最大配件厂生产，结构简洁、动作灵活、调速平稳、噪声较低。

续表
轿厢装潢
轿 门
苏州申龙
发纹不锈钢
轿厢前壁、后壁、侧壁
苏州申龙
发纹不锈钢
轿 底
苏州申龙
PVC地毡
吊 顶
苏州申龙
多层透光板艺术吊顶
层门设计
厅门、小门套
苏州申龙
首层发纹不锈钢。其它层不锈钢色喷塑。
光 幕
苏州申龙
红外线控制，光束覆盖整个电梯出入口，以给电梯乘客最大的保护。
钢 丝 绳
天津高盛
是由世界著名钢丝绳生产企业英国BRIDON公司和香港上市公司高力集团（GOLIK）及中国第一根钢丝绳诞生地天津市冶金（控股）集团有限公司所属天津钢线钢缆集团有限公司合资成立的钢丝绳专业制造公司。
导 轨
苏州塞维拉
苏州澳迅
速度1.0m/s以上时使用。
速度1.0m/s时使用。

2、功能表
功 能
说 明
全集选控制
在自动状态或司机状态，电梯在运行过程中，在响应轿内指令信号的同时，自动响应上下召唤指令顺向信号，不响应反向召唤信号，任何层楼的乘客，都可以通过登记上下召唤信号召唤电梯。

司机操作
电梯选择司机操作时，电梯不会自动关门。当有外呼登记时，蜂鸣器鸣叫，提醒司机有人呼梯。司机按下关门按钮，电梯便关门启动运行。
司机定向
电梯选择司机操作时，司机在关门的过程中，可选择“向上按钮”或“向下按钮”改变原来的方向，使电梯按照司机的要求方向关门运行。
司机专用功能(司机+直驶)
电梯司机选择司机操作的同时打下了直驶开关，则电梯只根据轿内指令登记运行。
消防撤退运行
当消防开关接通后，不管电梯处于何种运行状态（向上或向下，有司机或无司机，启动或是减速或是稳速运行）和何种位置，均使电梯立即切断厅外召唤信号和轿内指令信号回路，使电梯制动减速就近停车平层；若不在消防撤退层，则停车平层后不开门立即驶往消防撤退层，到消防撤退层后开门到位后保持不再自动关门。

检修时的上、下操作及开门、关门操作
检修运行时，上、下召唤指令信号不再登记，按住轿顶或轿内的上行或下行按钮点动运行。
检修开门、关门
检修时同时按上行和下行按钮，且电梯在门区，则系统发出强制开门门指令。检修状态下，开门按钮、关门按钮操作无效。
慢速自救运行
在快车状态，电梯不管以何原因造成停在门区以外位置，只要安全条件成立（安全回路及门锁回路正常等）会自动以检修速度就近停层并开门。

到站自动开门
轿厢平层后，电梯自动开门
自动延时关门
无司机自动运行时，电梯到站自动开门到位后，延时相应时间自动关门。
本层厅外开门
如本层召唤按钮被按下，轿门自动打开，如按钮不松开，门保持打开。
关门按钮提前关门
自动状态下，在开门到位后，可按关门按钮使门立即关门。
开门按钮开门
电梯停在门区时，可按开门按钮使门重新打开。
门机保护
当门在开门到位或关门到位的位置开始关门或开门，10秒钟内一直没有脱开到位信号，取消本次门动作，以防门电机烧毁。
重复关门
当系统发出关门信号一定时间内尚未到位，则系统反向开门，然后再试一次关门。如连试5次不能关门到位，则开门等候修理。

冗余内指令自动消除
当电梯完成上行或下行方向最远端服务时，系统会自动清除轿内所有指令，以提高运行效率。
满载和直驶
电梯满载时，只应答轿内指令而不应答厅外召唤指令，自动/司机状态下均有效。
到站铃
在电梯减速到达门区后，发出“叮咚”声，提醒乘客注意。
轿厢内照明、风扇自动节能
在电梯一定时间内无人用梯，系统会自动切断轿内照明、风扇的电源,而一旦有人按下任一轿内或厅外召唤,电梯立即投入正常使用。
自动返基站
电梯完成最后一个指令或召唤，停在该楼层，当持续一定时间（可设定）无召唤要求，电梯会自动返回基站，在返基站过程中，若有任一指令或召唤，电梯立即响应。
运行故障历史记录
可记录40条最近发生的故障，包括发生先后次序、故障代号、时间，发生故障设在楼层等信息。
运行次数、时间记录
可记录电梯实际运行次数、运行小时。
泊梯层设定
通过设置，可将锁梯后轿厢停泊在任意楼层。
消防撤退层设定
通过设置，设立消防撤消层。
锁梯、检修状态显示
电梯处于锁梯状态时，在厅外按外呼按钮时显示板显示“”作提醒；电梯处于检修状态时，在厅外按外呼按钮显示板显示当前轿厢所处的楼层位置。
锁梯服务
将基站召唤按钮盒中的钥匙开关旋至停梯位置，电梯便停止工作，同时自动切断轿厢照明。上班时，钥匙开关旋至运行位置，电梯开始工作。
门区外不能开门保护
为保证安全，在门区外不能开门，且当轿厢意外离开门区时系统自动关门。
光幕保护
当关门过程中有乘客进入轿厢遮挡光幕，光幕开关信号接通，电梯门立即反向开启。
超载保护
当轿厢负载超过额定负载时，电梯不能关门，同时蜂鸣器鸣响。当负载降至额定负载以下时，电梯才能恢复正常运行。
逆向运行保护
当系统检测到电梯连续3秒钟运行方向与指令方向不一致时，就会立即停止一切动作，并故障报警，直至检修完毕或控制器重新上电为止。
防打滑保护
当系统检测到钢丝绳打滑就会立即停止一切动作，并故障报警，直至检修完毕或控制器重新上电为止。
电梯溜车报警
当系统检测到电梯停梯时，连续3秒钟检测到位置变化，则认为电梯发生溜车，立即停止一切动作，并故障报警，直至检修完毕或控制器重新上电为止。
防终端越程保护
电梯在上下端站安装了限位开关，电梯上下行时如正常减速失效，强迫换速开关动作，强制减速停止，如继续越层，上下端站开关动作，主回路和控制回路全部失电，轿厢立即停止。
接触器触点检测保护
若系统检测到接触器不能正常释放与吸合则故障报警，并取消快车运行。
门锁短接保护
在电梯开门到位时，若系统检测到门锁接触器接通，则故障报警，并取消快车运行，直至检修完毕或控制器重新上电为止。
调速器故障保护
系统检测到变频调速器故障信号立即停车，并故障报警，直至检修完毕或控制器重新上电为止。
错误指令取消功能
该功能是指误登记轿厢内指令之后，可通过连续轻触2次该层内指令按钮以消除轿内登记的功能。
锁梯后开门指示
在电梯锁梯后，节能动作后，轿厢内的开门按钮灯自动点亮，做开门指示。
变频驱动
精确调整电动机转速，令电梯启动、运行、停止时的速度曲线平稳、圆滑，获得良好的舒适感。
门机变频驱动
精确调整电动机转速，使门机的开启、关闭更轻柔灵敏。
应急照明
停电时，自动电亮轿内应急照明。
井道楼层距离自学习
在电梯正式运行前，需进行井道楼层距离的自动学习，以便将各楼层间距存储在电脑中，待电梯正常运行计算距离时用。
电机过热保护
电机装有温度检测元件，一旦电梯温度过，电梯停止运行。
停电应急装置
在电梯停电时，系统自动切换到后备电源，实现平层放客。
