参考用模具设计规范.docx

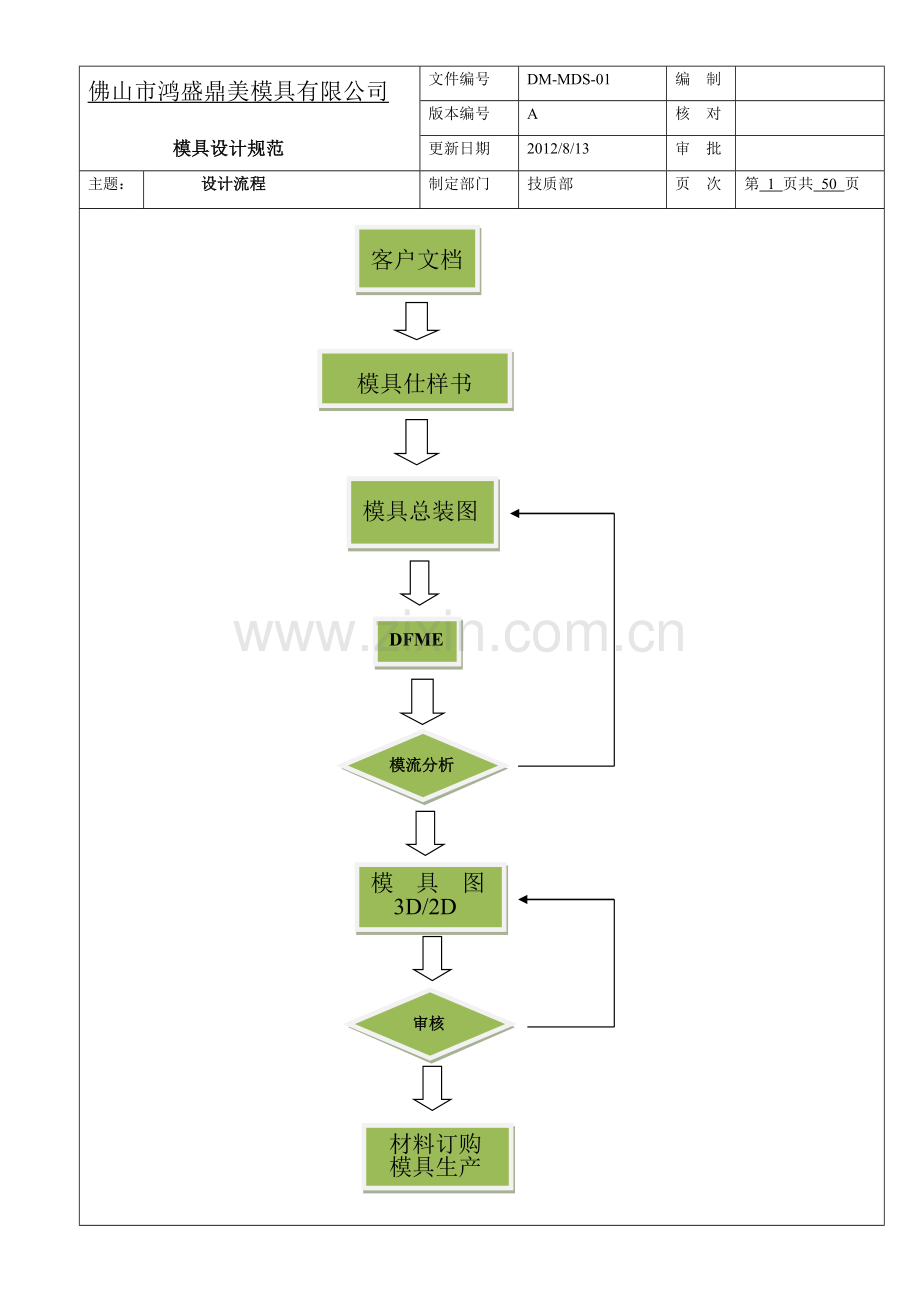

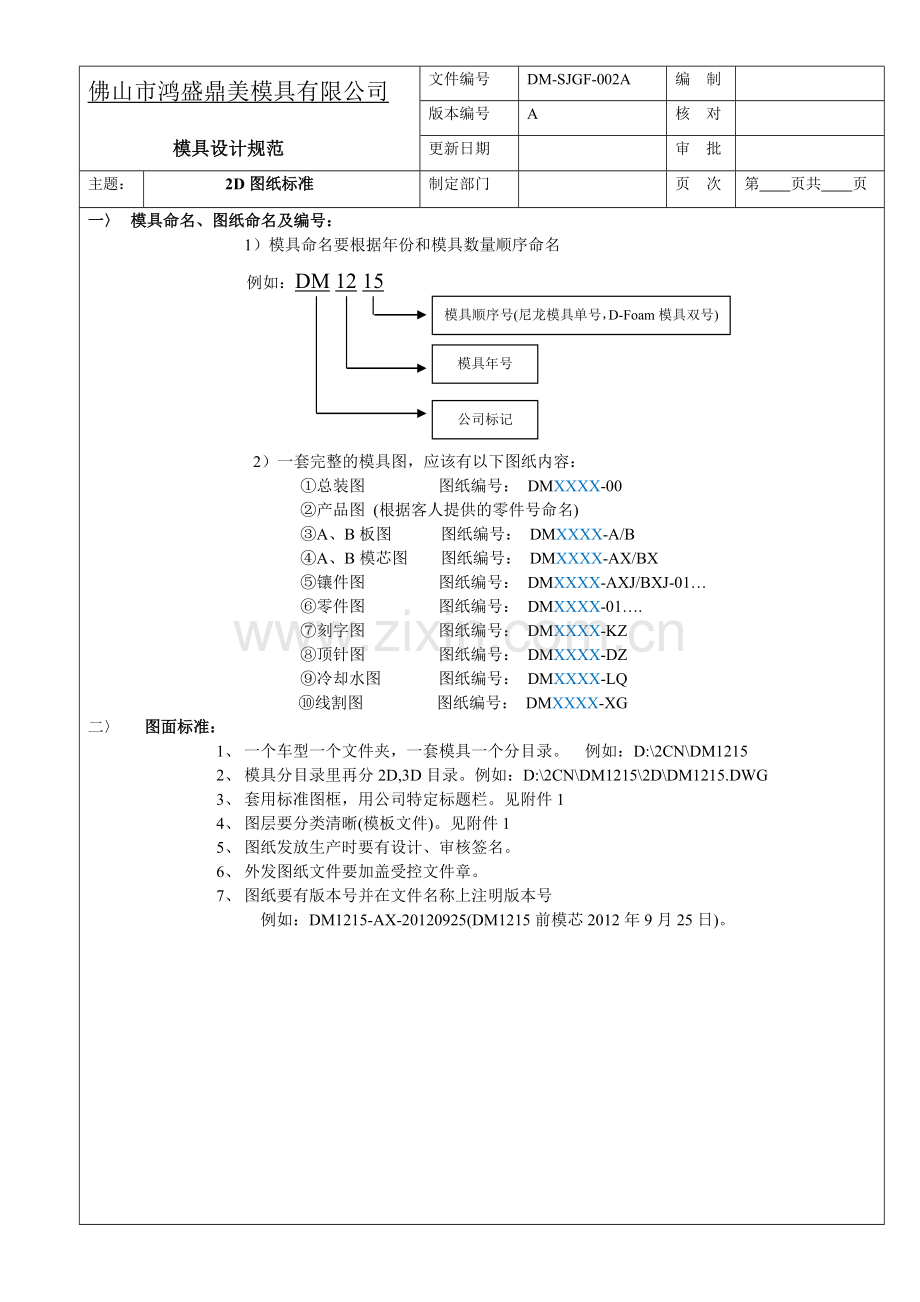

佛山市鸿盛鼎美模具有限公司文件编号DM-MDS-01编 制版本编号A核 对 模具设计规范更新日期2012/8/13审 批主题：设计流程制定部门技质部页 次第 1 页共 50 页材料订购模具生产审核模具图3D/2D模流分析DFMEA模具总装图模具仕样书客户文档佛山市鸿盛鼎美模具有限公司文件编号DM-SJGF-002A编 制版本编号A核 对 模具设计规范更新日期审 批主题：2D图纸标准制定部门页 次第 页共 页一 模具命名、图纸命名及编号：1）模具命名要根据年份和模具数量顺序命名模具顺序号(尼龙模具单号，D-Foam模具双号)“模具年号公司标记例如：DM 12 152）一套完整的模具图，应该有以下图纸内容： 总装图 图纸编号： DMXXXX-00产品图 (根据客人提供的零件号命名)A、B板图 图纸编号： DMXXXX-A/BA、B模芯图 图纸编号： DMXXXX-AX/BX镶件图 图纸编号： DMXXXX-AXJ/BXJ-01 零件图 图纸编号： DMXXXX-01.刻字图 图纸编号： DMXXXX-KZ顶针图 图纸编号： DMXXXX-DZ冷却水图 图纸编号： DMXXXX-LQ线割图 图纸编号： DMXXXX-XG二 图面标准：1、 一个车型一个文件夹，一套模具一个分目录。 例如：D:2CNDM12152、 模具分目录里再分2D,3D目录。例如：D:2CNDM12152DDM1215.DWG3、 套用标准图框，用公司特定标题栏。见附件14、 图层要分类清晰(模板文件)。见附件15、 图纸发放生产时要有设计、审核签名。6、 外发图纸文件要加盖受控文件章。7、 图纸要有版本号并在文件名称上注明版本号例如：DM1215-AX-20120925(DM1215前模芯2012年9月25日)。佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：3D图纸标准制定部门页 次第 页共 页1） 模具名称和零件图名称和2D图一致。2） 一套模具一个文件。3） 不同的零件要分不同的图层。4） 要用外挂画出标准模架图5） 模具图文件目录。 例如：D:2CNDM12153DDM1215.prt6） A/B板和A/B模芯在基准位置刻上模具号。例如：DM1215-AX/BX7） 3D图在文件名称上注明版本号。8） 零件内容： 标准模架 。 A/B模芯 浇注系统 冷却系统 顶出系统 卡扣镶件、拉勾镶件 滑块、斜顶等机构 衬头、顶出孔、垃圾钉。 刻字：零件号、模穴号。佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：模具仕样书制定部门页 次第 页共 页例如：DM1222模具仕样书佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：产品缩水及分型面制定部门页 次第 页共 页一 产品缩水：1） 尼龙：小尺寸， 缩水16 细长产品，缩水142） D-Foam：一般14-16 二次注塑时，缩水0（单边加胶0.05-0.1MM）3）ABS（ABS+PC）：缩水5 。4）PP： 缩水165）PA66+40玻纤：缩水56）PC： 缩水5以上是公司常用塑料，其余见附件二 分型面：1) PA66模具: 卡扣尽量从中间分型。如图 拉勾的镶件放在后模。如图卡扣后模镶件卡扣前模镶件拉勾镶件 产品要放在后模，有局部突出部分可以放在前模。 2）D-Foam模具产品留在后模。拉勾孔分型见图。佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：模架制定部门页 次第 页共 页一 确定模架的原则步骤： 确定产品的数量。（参照模具仕样书） 确定产品缩水。 （参考本规范第 页） 确定产品的间距。产品间距原则：A)利于流道布置。 参考 B)利于流道平衡。 参考 C)利于开设排气槽。 参考 D)利于开设冷却水。 参考 确定大水口或细水口。（参照模具仕样书） 确定机台的大小。 （参照模具仕样书） 确定模具的寿命。 （参照模具仕样书） 确定模具的价值。 （参照模具仕样书） 确定模仁大小。确定模仁大小的原则： A)根据产品的布局。 B)尼龙产品型腔到边20-30MM。 C)平板模A板厚35-45MM，B板厚40-50MM。 D)尼龙模具比D-Foam模仁要厚。 E)一般模仁长比宽要大，模仁尺寸要取整数。 确定A/B模板厚度。A) 考虑到方便设置冷却水。B) 方便设置行位。C) 强度要足够。D) 尽量取标准尺寸。 确定行位行程。 参考 运用燕秀外挂自动确定模架型号。二选用标准模架：龙记模架标准，见附件注意事项：检查螺丝孔和冷却水是否干涉。检查顶针是否和中托司干涉。对于细水口模架，检查产品是否取出方便？佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：浇注系统：大水口制定部门页 次第 页共 页一 大水口 尼龙模具： 主流道圆形6，横流道圆形5，主流道冷料穴长6-8mm. 对于多型腔模具，流道平衡布置，如图： D-Foam模具： 主流道圆形7-8mm,分流道圆形6-7mm. 对于多型腔模具，流道平衡布置，如上图。 对于长框形产品，要设置流道桥。如图： 二次注塑模具，产品前后流道压力要平衡。如图： 佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：浇注系统：小水口制定部门页 次第 页共 页小水口采用以下结构：佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：大水口唧咀和定位环制定部门页 次第 页共 页一唧咀：尼龙模具一般采用B形直径12唧咀，如下图 D-Foam模具一般采用B形直径16唧咀。二定位环：采用B形，外径125，厚15。如下图 对于旧模具采用A形，外径125，厚15。佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：浇注系统：入水口制定部门页 次第 页共 页一大水口入水口：尼龙模具采用如下结构： D-Foam模具如水口采用如下结构：佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：浇注系统：细水口入水口制定部门页 次第 页共 页如图所示：佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：拔模斜度制定部门页 次第 页共 页一 尼龙模具： 产品型腔外面减胶拔模1-2，内面减胶拔模2-3，加强筋减胶拔模2，卡扣镶件单边2， 管位斜度3 如下图： 卡扣镶件内表面1，外面测量尺寸面没有拔模斜度。 如下图：二D-Foam模具: 产品外表面减胶拔模2，产品内表面减胶拔模3 佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：卡扣镶件制定部门页 次第 页共 页尼龙卡扣水平放置时情况：卡扣镶件尺寸规格：卡扣座尺寸mm10-1314-1617-19镶件尺寸LxW mm20x1224x1528x15卡扣结构图：注意事项：卡扣座尽量做在卡扣镶件上。 卡扣镶件四个倒角R1。 如果卡扣够宽，尽量在后模卡扣镶件上做顶针，顶针大小2佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：卡扣镶件制定部门页 次第 页共 页尼龙卡扣竖直放置时情况：卡扣一般放置在前模，开模时卡扣抱紧在后模镶件上。前后模卡扣都要有锥度，镶件单边斜度是2佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：小水口唧咀制定部门页 次第 页共 页下图是小水口唧咀通用标准：佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：开模器制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：冷却系统制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：冷却系统制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：排气槽制定部门页 次第 页共 页 胶位排气槽的位置用模流分析软件确定，一般情况是：产品的尾部。两个水口的中间。有夹水纹的位置等。佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：顶出系统：顶针制定部门页 次第 页共 页圆顶针标准：1） 材料:H13。2） 普通顶针硬度HRC50-55，备料不需特别注明。3） 产品称呼:直径（D）X长度（L）。4） 当直顶针直径100mm时请选用有托顶针。5） L尺寸不符标准时，按加长至最短一级标准值选取。佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：顶出系统：扁顶针制定部门页 次第 页共 页扁顶针标准：1） 材料:H13。2） 普通顶针硬度HRC50-55，备料不需特别注明。3） 产品称呼:WxTxL。佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：密封圈制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：顶出系统：弹簧制定部门页 次第 页共 页弹簧标准佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：顶出系统：支撑柱制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：顶出系统：限位柱制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：顶出系统：垃圾钉制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：模具定位块和边锁制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：模具加工基准制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题： 模具刻字及模穴号制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：铜公火花位制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：线割图制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：模具配件表制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：DFMEA制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：PFMEA制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题： 模流分析制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：生产工艺卡制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题： 设计评审表制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：模具生产进度表制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：模具检验表制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：质量事故单制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：绩效考核表：技质部长制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：绩效考核表：设计制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：绩效考核表：编程（数控组长）制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：绩效考核：钳工组长制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：绩效考核：模具师傅制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：绩效考核：CNC操机页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：绩效考核：火花机制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页佛山市鸿盛鼎美模具有限公司文件编号编 制版本编号核 对 模具设计规范更新日期审 批主题：制定部门页 次第 页共 页
