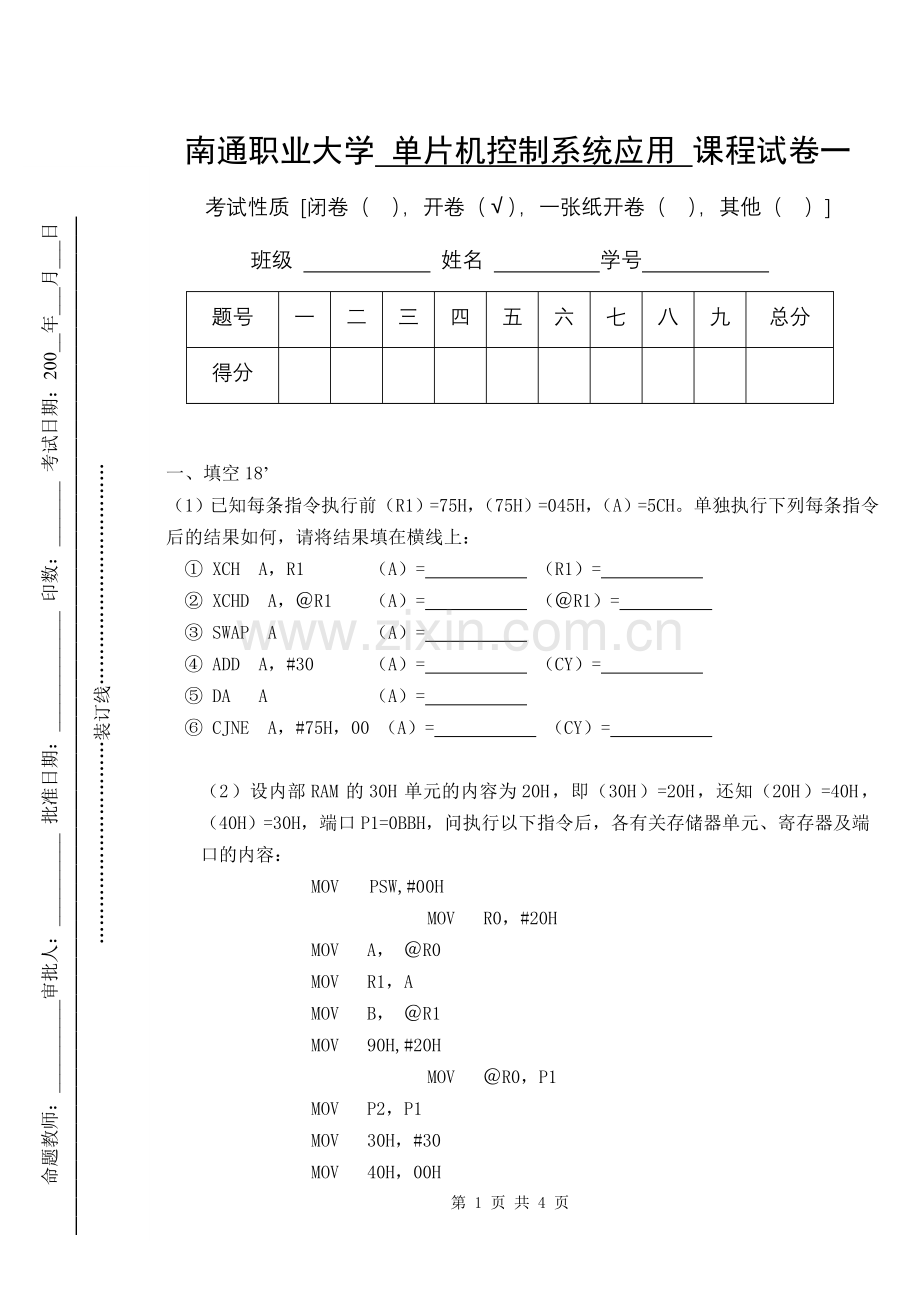

南通职业大学 单片机控制系统应用 课程试卷一
考试性质 [闭卷（ ），开卷（√），一张纸开卷（ ），其他（ ）]
班级 姓名 学号
题号
一
二
三
四
五
六
七
八
九
总分
得分

一、 填空18’
（1）已知每条指令执行前（R1）=75H，（75H）=045H，（A）=5CH。单独执行下列每条指令后的结果如何，请将结果填在横线上：
① XCH A，R1 （A）= （R1）=
② XCHD A，＠R1 （A）= （＠R1）=
③ SWAP A （A）=
④ ADD A，#30 （A）= （CY）=
⑤ DA A （A）=
⑥ CJNE A，#75H，00 （A）= （CY）=

（2）设内部RAM的30H单元的内容为20H，即（30H）=20H，还知（20H）=40H，（40H）=30H，端口P1=0BBH，问执行以下指令后，各有关存储器单元、寄存器及端口的内容：
MOV PSW,#00H
MOV R0，#20H
MOV A， ＠R0
MOV R1，A
MOV B， ＠R1
MOV 90H,#20H
MOV ＠R0，P1
MOV P2，P1
MOV 30H，#30
MOV 40H，00H

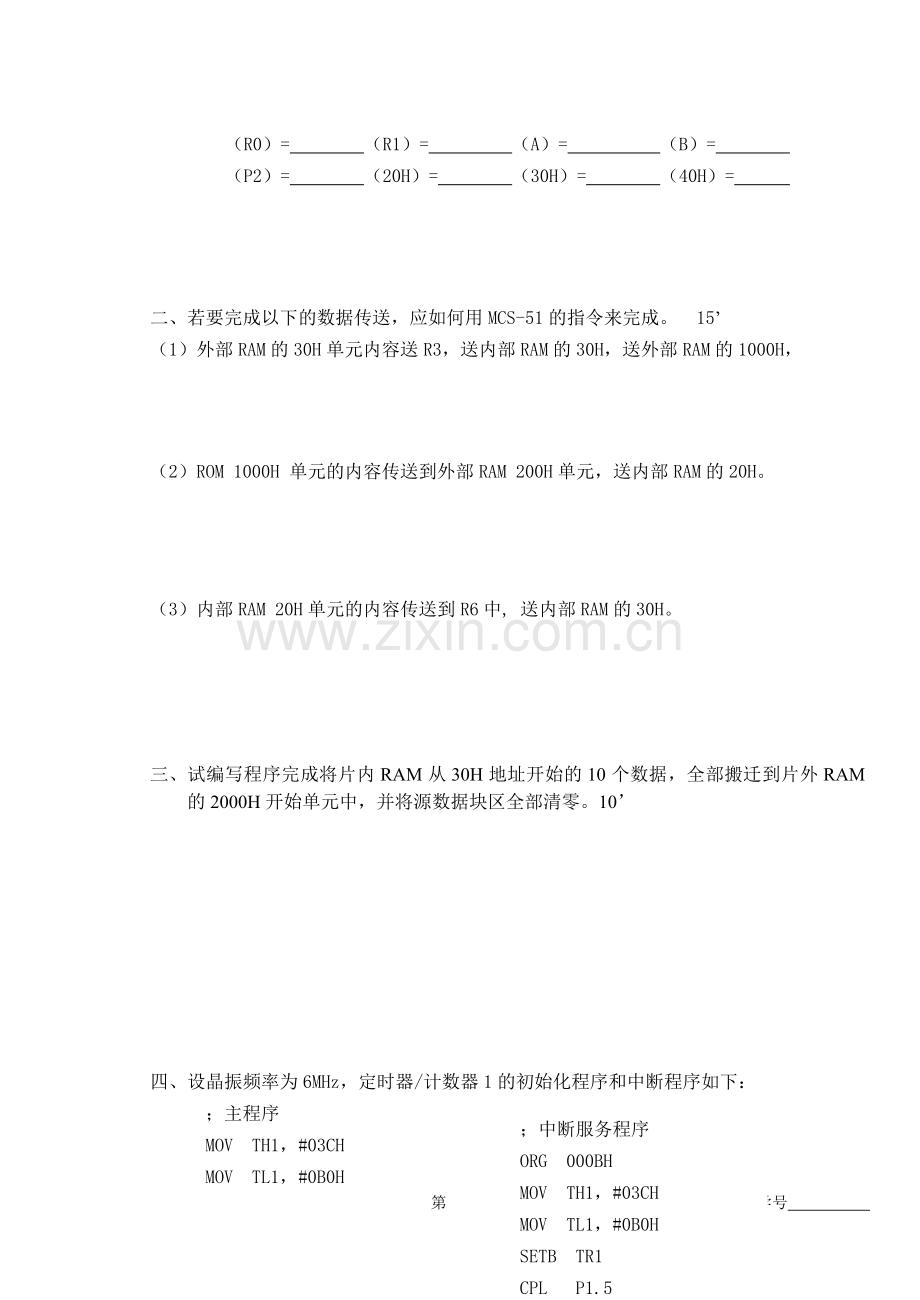

（R0）= （R1）= （A）= （B）=
（P2）= （20H）= （30H）= （40H）=

二、 若要完成以下的数据传送，应如何用MCS-51的指令来完成。 15’
（1）外部RAM的30H单元内容送R3，送内部RAM的30H，送外部RAM的1000H，

（2）ROM 1000H 单元的内容传送到外部RAM 200H单元，送内部RAM的20H。

（3）内部RAM 20H单元的内容传送到R6中, 送内部RAM的30H。

三、 试编写程序完成将片内RAM从30H地址开始的10个数据，全部搬迁到片外RAM的2000H开始单元中，并将源数据块区全部清零。10’

四、设晶振频率为6MHz，定时器/计数器1的初始化程序和中断程序如下：
；中断服务程序
ORG 000BH
MOV TH1，#03CH
MOV TL1，#0B0H
SETB TR1
CPL P1.5
RETI

；主程序
MOV TH1，#03CH
MOV TL1，#0B0H
MOV TMOD，#10H
SETB TR1

问：1、定时器/计数器1工作于什么方式？
2、相应的定时时间或计数值是多少？
3、为什么要在中断服务程序中重置定时器/计数器的初值？
4、该程序完成何种功能？ 12’

五、某控制系统有5个外部中断源（DIV1~DIV5）。中断优先级排列，DIV5最高，且为不可屏蔽中断，其余的从高到低为DIV4~ DIV1，请设计其硬件电路和相应的控制程序 10’

六、已知系统晶振频率为11.0592MHZ，设计一个发送程序，将系统外部RAM中30H~4FH单元数据从串口输出，要求波特率为1200，利用串口方式1和中断方式，请设计主程序和中断服务程序。12’

七、已知单片机晶振频率为6MHz，执行MOV Rn，#data的机器周期数为1，执行DJNZ的机器周期数为2，求下列延时子程序的时间，写出表达式。8’
DELAY：MOV R2，#100
LOOP： MOV R3，#0FAH
MOV R1,#100
DJNZ R3，＄
DJNZ R2，LOOP
RET

八、在89C51单片机系统中，如果我们不用内部程序存储器,而利用6116和28C16来扩展外部数据存储器和程序存储器各4KB，请画出其硬件简图，写出各芯片的地址空间。15’
