资源描述

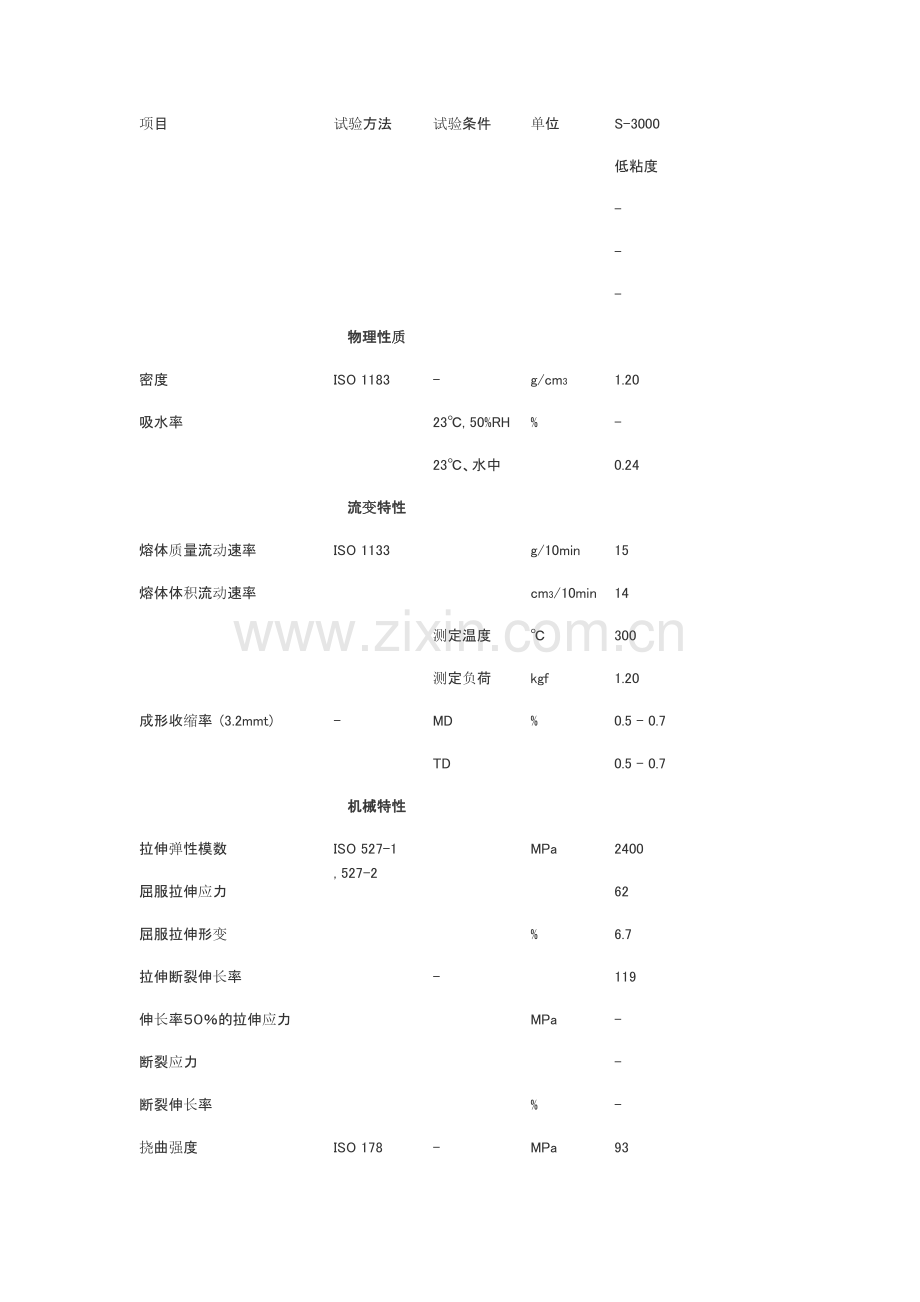

项目
试验方法
试验条件
单位
S-3000
低粘度
-
-
-
物理性质
密度
ISO 1183
-
g/cm3
1.20
吸水率
23℃, 50%RH
%
-
23℃、水中
0.24
流变特性
熔体质量流动速率
ISO 1133
g/10min
15
熔体体积流动速率
cm3/10min
14
测定温度
℃
300
测定负荷
kgf
1.20
成形收缩率 (3.2mmt)
-
MD
%
0.5 - 0.7
TD
0.5 - 0.7
机械特性
拉伸弹性模数
ISO 527-1
, 527-2
MPa
2400
屈服拉伸应力
62
屈服拉伸形变
%
6.7
拉伸断裂伸长率
-
119
伸长率５０％的拉伸应力
MPa
-
断裂应力
-
断裂伸长率
%
-
挠曲强度
ISO 178
-
MPa
93

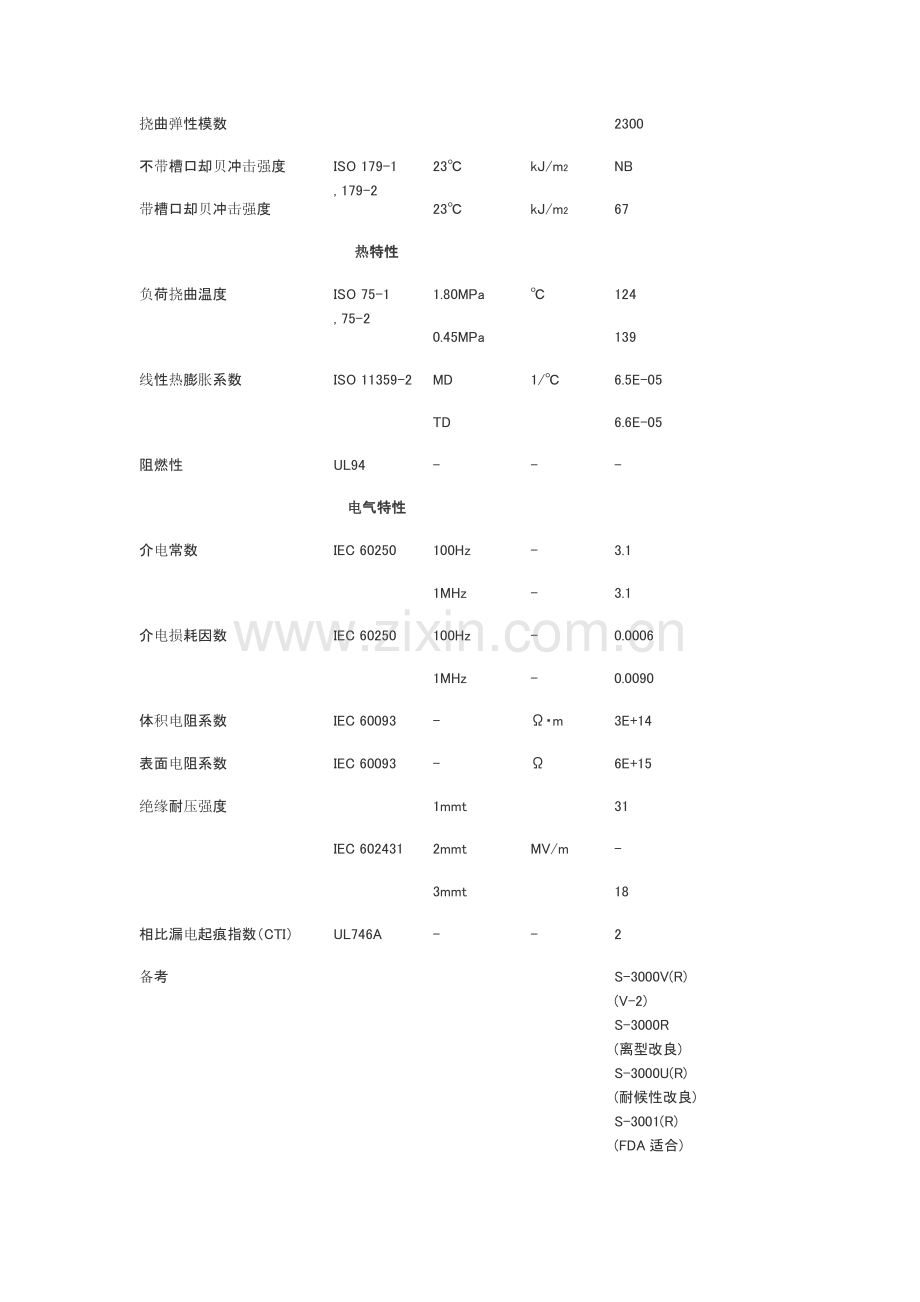

挠曲弹性模数
2300
不带槽口却贝冲击强度
ISO 179-1
, 179-2
23℃
kJ/m2
NB
带槽口却贝冲击强度
23℃
kJ/m2
67
热特性
负荷挠曲温度
ISO 75-1
, 75-2
1.80MPa
℃
124
0.45MPa
139
线性热膨胀系数
ISO 11359-2
MD
1/℃
6.5E-05
TD
6.6E-05
阻燃性
UL94
-
-
-
电气特性
介电常数
IEC 60250
100Hz
-
3.1
1MHz
-
3.1
介电损耗因数
IEC 60250
100Hz
-
0.0006
1MHz
-
0.0090
体积电阻系数
IEC 60093
-
Ω・m
3E+14
表面电阻系数
IEC 60093
-
Ω
6E+15
绝缘耐压强度
1mmt
31
IEC 60243 1
2mmt
MV/m
-
3mmt
18
相比漏电起痕指数（CTI）
UL746A
-
-
2
备考
S-3000V(R)
(V-2)
S-3000R
(离型改良)
S-3000U(R)
(耐候性改良)
S-3001(R)
(FDA适合)
标准成型条件 -以下是具有代表性的成型条件-
预备干燥
热风干燥
120℃---約4-8小时
料管温度（后部）
℃
260-280
料管温度 (中央部)
℃
270-290
料管温度 (前部)
℃
270-300
喷嘴温度
℃
270-300
模具温度
℃
70-100
射出圧力
MPa
50-150
螺杆回转数
rpm
50-100
物性表中所记载的数值均为根据标准试验方法而测试得出的代表数值。
基本级
项目
试验方法
试验条件
单位
H-3000
高流动
-
-
-
物理性质
密度
ISO 1183
-
g/cm3
1.20
吸水率
23℃, 50%RH
%
-
23℃、水中
0.24
流变特性
熔体质量流动速率
ISO 1133
g/10min
30
熔体体积流动速率
cm3/10min
28
测定温度
℃
300
测定负荷
kgf
1.20
成形收缩率 (3.2mmt)
-
MD
%
0.5 - 0.7
TD
0.5 - 0.7
机械特性
拉伸弹性模数
ISO 527-1
, 527-2
MPa
2400
屈服拉伸应力
62
屈服拉伸形变
%
6.6
拉伸断裂伸长率
-
118
伸长率５０％的拉伸应力
MPa
-
断裂应力
-
断裂伸长率
%
-
挠曲强度
ISO 178
-
MPa
93
挠曲弹性模数
2300
不带槽口却贝冲击强度
ISO 179-1
, 179-2
23℃
kJ/m2
NB
带槽口却贝冲击强度
23℃
kJ/m2
9
热特性
负荷挠曲温度
ISO 75-1
, 75-2
1.80MPa
℃
123
0.45MPa
136
线性热膨胀系数
ISO 11359-2
MD
1/℃
6.5E-05
TD
6.6E-05
阻燃性
UL94
-
-
-
电气特性
介电常数
IEC 60250
100Hz
-
3.1
1MHz
-
3.1
介电损耗因数
IEC 60250
100Hz
-
0.0006
1MHz
-
0.0090
体积电阻系数
IEC 60093
-
Ω・m
3E+14
表面电阻系数
IEC 60093
-
Ω
6E+15
绝缘耐压强度
1mmt
31
IEC 60243 1
2mmt
MV/m
-
3mmt
18
相比漏电起痕指数（CTI）
UL746A
-
-
2
备考
H-3000V(R)
(V-2)
H-3000R
(离型改良)
H-3000U(R)
(耐候性改良)
标准成型条件 -以下是具有代表性的成型条件-
预备干燥
热风干燥
120℃---約4-8小时
料管温度（后部）
℃
260-280
料管温度 (中央部)
℃
270-290
料管温度 (前部)
℃
270-290
喷嘴温度
℃
270-290
模具温度
℃
70-100
射出圧力
MPa
50-150
螺杆回转数
rpm
50-100
物性表中所记载的数值均为根据标准试验方法而测试得出的代表数值。
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
