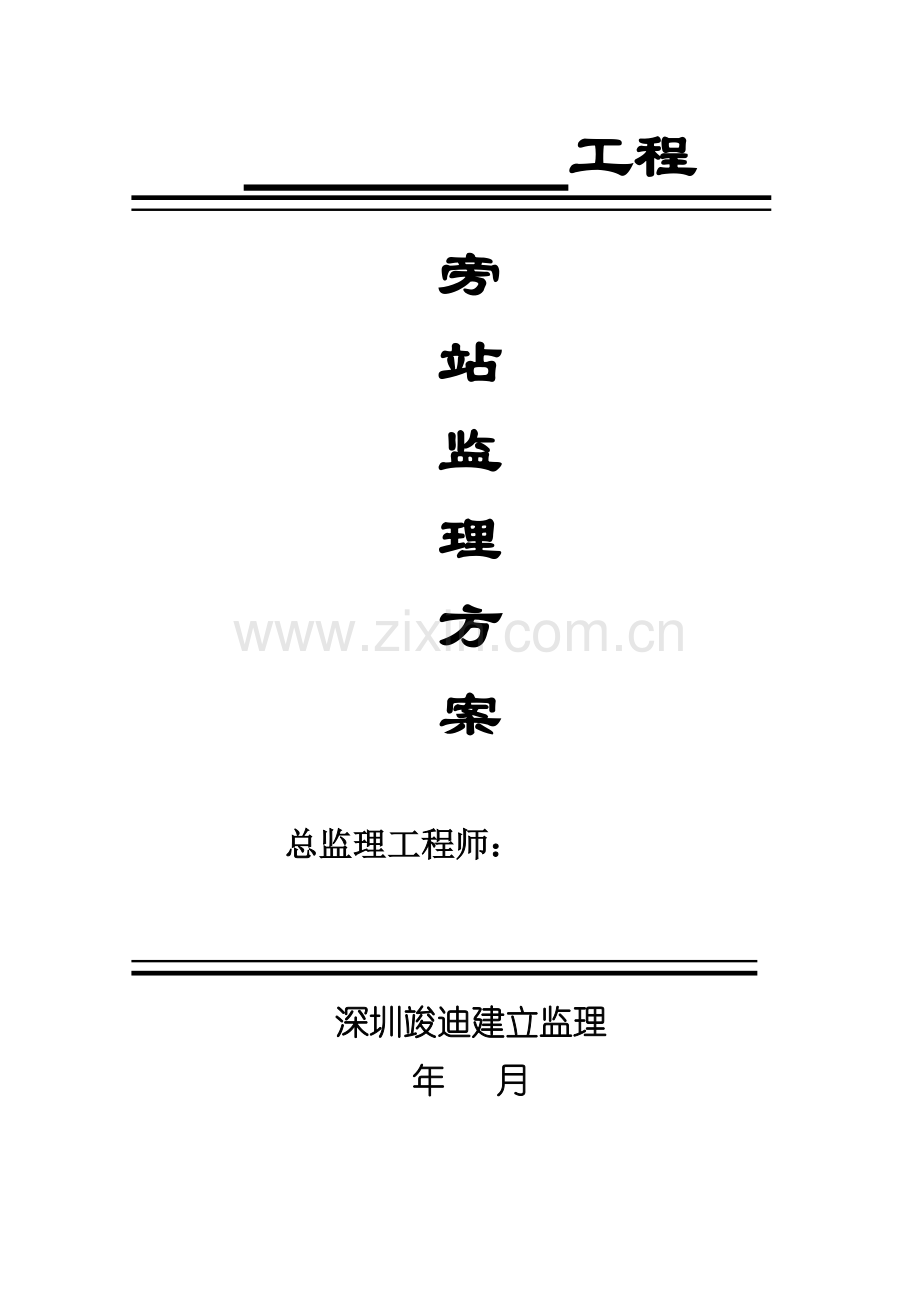

工程旁站监理方案1.doc

工程

旁
站
监
理
方
案

总监理工程师：

深圳竣迪建立监理
年 月

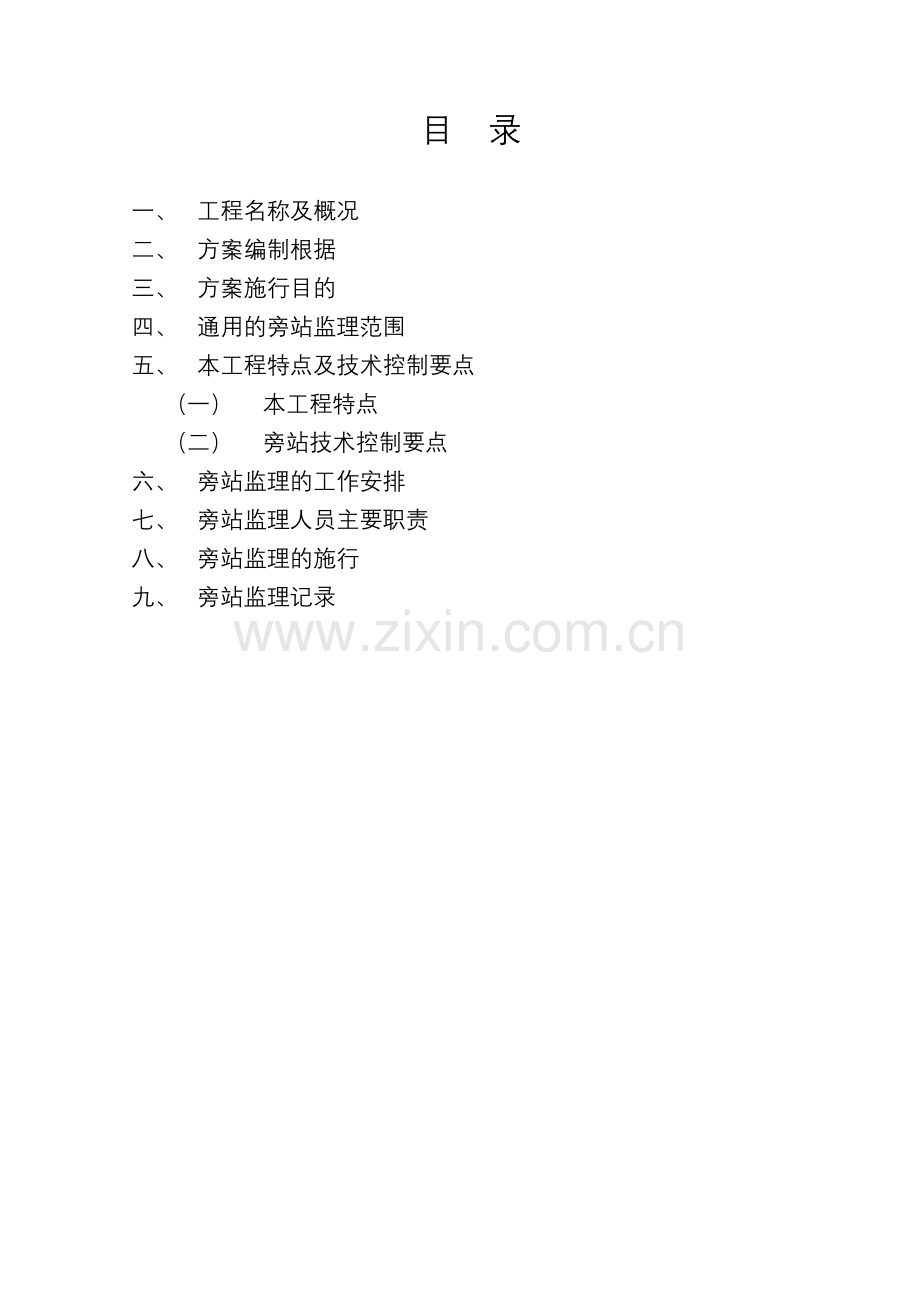

目 录

一、 工程名称及概况
二、 方案编制根据
三、 方案施行目的
四、 通用的旁站监理范围
五、 本工程特点及技术控制要点
（一） 本工程特点
（二） 旁站技术控制要点
六、 旁站监理的工作安排
七、 旁站监理人员主要职责
八、 旁站监理的施行
九、 旁站监理记录

〔工程名称〕旁站监理方案

一、 工程名称及概况：
1.1 工程名称：
1.2 工程：
1.3 工程规模：
1.4 构造类型：
1.5 使用功能：
1.6 工程：
1.7 建立：
1.8 设计：
1.9 监理：
2.0 施工：
二、 方案编制根据：
1.1?建立工程质量理?；
1.2?建立工程监理?〔GB50319-2000〕；
1.3?房屋建筑工程施工旁站监理理方法〔〕?；
1.4?深圳经济特区监理?。
三、 方案施行目的：
为了更好地进展施工监理控制质量、控制工、控制做好理工作在关键工序严格控制施工质量加强事中控制尤其在前工序被后工序所掩盖的情况下对重点部位进展施工旁站监理理解施工过程动态开展实现对关键工序的跟踪控制特制定本制度并加以落实确保施工监理到位确保房屋建筑工程的质量和平安。
四、 通用的旁站监理范围
1、?房屋建筑工程施工旁站监理理方法〔〕?所规定的房屋建筑工程的关键部位、关键工序：〔1〕在根底工程方面包括：土方回填；混凝土灌注桩浇筑；地下连续墙；土钉墙；后浇带及其他构造混凝土、防水混凝土浇筑；卷材防水层细部构造处理；钢构造安装；〔2〕在主体构造工程方面包括：梁柱节点钢筋隐蔽过程；关键部位混凝土浇筑；预应力张拉；装配式构造安装；钢构造安装；网架构造安装；索膜安装。
2、在安装工程方面包括：接地电阻测试过程；水接口压力测漏过程；风测漏过程；单机与联机试车过程。
3、在平安方面包括：土方工程、基坑支护与降水工程、脚手架工程、高处作业工程、模板工程、起重吊装工程、撤除、爆破工程等等。
五、 本工程特点及技术控制要点
（一） 本工程特点

（二） 旁站监理技术控制要点
A．根底工程
1. 土方回填
①基坑清理；
②调料质量；
③分层夯实。
2. 混凝土灌注桩浇筑
① 混凝土坍落度检查〔每车都要检查〕；
对泥浆护壁成孔的灌注桩：
② 混凝土坍落度宜正16～22cm之间；
③ 初灌量；
④ 控制浇筑与拔速度；
⑤ 控制混凝土超灌量实灌量不小于计算量。
3. 地下连续墙
① 导墙、槽段开挖：平面位置、深度、宽度、垂直度；
② 泥浆配合比及性能检验；
③ 钢筋笼制作与安装：钢筋骨架和预埋件的安装应无遗漏和松动标高、位置正确；
④ 混凝土浇筑和接缝处理。
4. 土钉墙
① 土钉的孔位、孔深、倾斜度锚杆质量、长度；
② 压力灌浆控制水灰比；
③ 边坡挂钢筋网〔按设计要求〕分层喷射混凝土检查厚度；
④ 预应力锚索张拉；
⑤ 土方开挖与边坡支护亲配合分层开挖及时支护。
5. 防水混凝土浇筑
① 材料要求：配合比设计、抗渗标、强度、外加剂；
② 施工逢、变形缝、止水片、穿墙件、支模铁件等设置和构造均符合设计要求和施工规定；
③ 浇捣实；养护。
6. 后浇带
① 施工缝留设形式止水措施；
② 浇筑区清理接触面凿毛、坐浆；
③ 混凝土强度标、抗渗标、外加剂；
④ 浇筑实。
7. 卷材防水层细部构造处理
① 材料质量检查；
② 卷材接头、收头、转角处理；
③ 道埋设处、排水口、变形缝等特殊部位处理。
8. 钢构造安装
① 准备工作检查；
② 构件吊装位置矫正运输、堆放、吊装造成的构件变形；
③ 节点的顶紧检查〔接触面保证70％紧贴〕；
④ 垫铁规格、位置、固定；
⑤ 栏杆安装后必须做强度检验。
B．主体工程：
1. 梁柱节点钢筋隐蔽过程
① 纵横钢筋穿插层次钢筋保护层；
② 钢筋锚固节点区箍筋；
③ 混凝土标防止低标混凝土流入的措施；
④ 振捣实。
2. 关键部位混凝土浇筑
① 施工准备检查；支撑平安检查；
② 混凝土坍落度检查；
③ 浇筑顺序、时间、标、施工缝留设、钢筋修补；
④ 板厚控制、找平控制；养护。
3. 预应力张拉
① 施工准备检查；张拉设备校正张拉顺序确定；
② 观察油表读数；
③ 记录初始伸长值、最终伸长值；
④ 观查锚固情况；孔道灌浆水泥标、水灰比。
4. 装配式构造安装
① 施工准备检查平安措施检查；
② 构件强度、外观质量检查；
③ 连接质量检查。
5. 钢构造安装〔见根底工程〕
6. 网架构造安装
〔以高空拼装法为例〕
① 吊装机械的选择与布置；
② 拼装支架搭设拼装顺序与准备；
③ 定位调整螺栓拧固；
④ 支架撤除。
7. 索膜安装

C．安装工程
1．接地电阻测试过程
①接地电阻测试摇表检查〔摇表标定〕；
②测试探针定位。
2．电机电气检查接线
①开箱验收；
②本体预检；
③安装就位检查〔就位准确紧固良好、无遗漏〕；
④接线检查〔引出线相位接线正确、固定结实〕；
⑤试运行〔电机旋转方向正确、无杂声；
电控、联动系统工作良好无异常〕。
3.单机、联机试车
①电机空载启动、运行试验；
②电机带负荷运行试验；
③保护系统试验；
④联动、联锁装置试验。
4.水接口压力测漏
①线强度试验、严性试验
②系统清洗、灌水、通水、通球；
③隐蔽工程；
④设备系统试运行。
5.风测漏
①制冷、空调水的强度试验、严性试验；
②隐蔽试验；
③设备、系统试运行。

D．平安文明施工
1． 土方工程
①基坑〔槽〕、沟土壁支撑的施工；
②基坑〔槽〕、沟的挖土作业
2． 基坑支护与降水工程
3． 脚手架工程
①脚手架的安装与撤除
4． 高处作业工程
①作业环境的平安防护措施、作业人员的平安装备
5．模板工程
① 支撑体系的安装与撤除
② 高支模的施工
③ 大模板的吊装、堆放
6．起重吊装工程
① 大型机械设备〔塔吊、施工电梯、井字架、桩机等〕的安装与撤除；
7．撤除工程
8．爆破工程
六、 旁站监理的工作安排：
旁站监理方案经、总监审批后送建立和施工企业各一份。施工企业根据旁站监理方案内容在需要施行旁站监理的关键部位、关键工序进展施工前24小时应当书面监理企业派驻工地的工程监理机构。工程监理机构应当安排旁站监理人员按照旁站监理方案施行旁站监理。
旁站监理在总监理工程师的指导下由现场监理人员负责详细施行。本工程工程监理机构如下：

职称
工作分工

在施工顶峰现场监理工程部编排旁站值班表〔如下〕：

〔**阶段〕 旁站监理表

日
施工部位
方案旁站人员
旁站施行情况

总监/总监代表：
竣迪监理****工程部
20**年**月**日

七、旁站监理人员主要职责：
1、 检查施工企业现场质检人员到岗、特殊工种人员持证上岗以及施工机械、建筑材料准备情况；
2、 在现场跟班监视关键部位、关键工序的施工执行施工方案以及工程建立强迫性情况；
3、 核查进场建筑材料、建筑构配件、设备和商品混凝土的质量检验等并可在现场监视施工企业进展检验或者委托具有资格的第三方进展复检；
4、 做好旁站监理记录和监理日记保存旁站监理原始资料。
八、 旁站监理的施行：
1、 旁站监理方案送****〔建立〕、****〔施工企业〕各一份并抄送深圳*****〔工程所在地的建立行政主部门或其委托的工程质量监视机构〕。
2、 监理工程部认真编制旁站监理方案、编排旁站监理值班表并记录实际执行情况；
3、 旁站监理人员应当认真履行职责对需要施行旁站监理的关键部位、关键工序在施工现场跟班监视及时发现和处理旁站监理过程中出现的质量问题如实准确地做好旁站监理记录。凡旁站监理人员和施工企业现场质检人员未在旁站监理记录〔见第七点〕上签字的不得进入下一道工序施工；
4、 旁站监理人员施行旁站监理时发现施工企业有违背工程建立强迫性行为的有权责施工企业立即整改；发现其施工活动已经或者可能危及工程质量的应当及时向监理工程师或者总监理工程师由总监理工程师下达部分暂停施工指或者采取其他应急措施。
九、 旁站监理记录：
旁站监理记录是监理工程师或者总监理工程师依法行使有关签字权的重要根据。对于需要旁站监理的关键部位、关键工序施工凡没有施行旁站监理或者没有旁站监理记录的监理工程师或者总监理工程师不得在相应上签字。在工程开工验收后监理企业应当将旁站监理记录存档备案。

深圳竣迪建立监理
20**年**月**日

附表：?旁站监理记录?
附表： 旁 站 监 理 记 录
工程名称： 编： *旁站－〔专业〕—
日及气候：
工程地点：
旁站监理的部位或工序：
旁站监理开场时间：
旁站监理完毕时间：
施工情况：
监理情况：
发现问题：
处理：
备注：
施工企业：
工程经理部：
质检员〔签字〕：
年 月 日
监理企业：
工程监理机构：
旁站监理人员〔签字〕：
年 月 日
注：1、根底工程关键部位、工序：土方回填混凝土灌注桩浇筑地下连续墙、土钉墙、后浇带及其他构造混凝土、防水混凝土浇筑卷材防水层细部构造处理钢构造安装。
2、主体工程关键部位、工序：梁柱节点钢筋隐蔽过程混凝土浇筑预应力张拉装配式构造安装钢构造安装网架构造安装索膜安装。
3、安装工程关键工序：接地电阻测试过程、水接口压力测漏过程、风测漏工程、单机与联机试车过程。
本表原件壹份签字后有效监理留存。送业主、承包商复印件各壹份。
