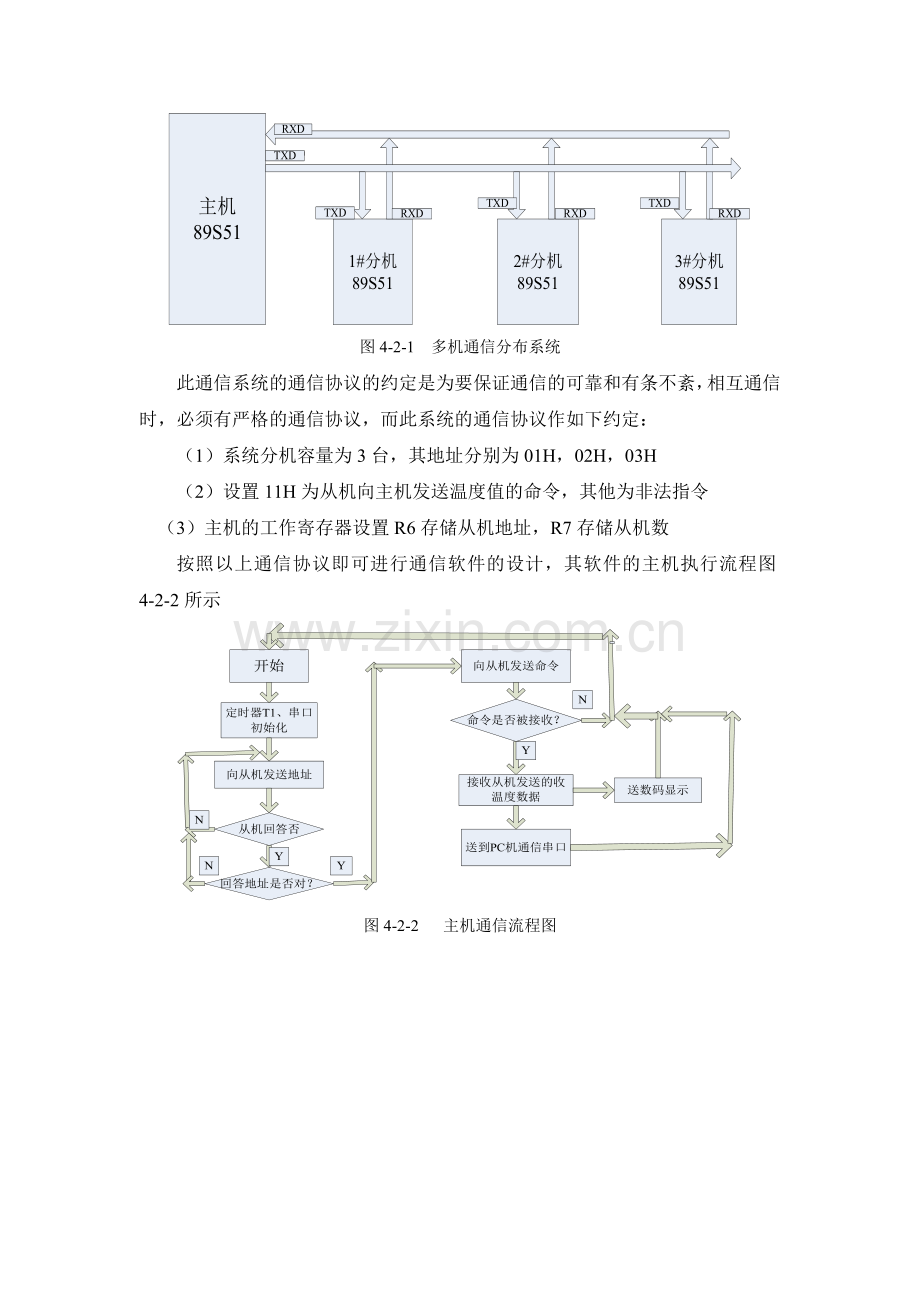

图4-2-1 多机通信分布系统
此通信系统的通信协议的约定是为要保证通信的可靠和有条不紊，相互通信时，必须有严格的通信协议，而此系统的通信协议作如下约定：
（1）系统分机容量为3台，其地址分别为01H，02H，03H
（2）设置11H为从机向主机发送温度值的命令，其他为非法指令
（3）主机的工作寄存器设置R6存储从机地址，R7存储从机数
按照以上通信协议即可进行通信软件的设计，其软件的主机执行流程图4-2-2所示

图4-2-2 主机通信流程图
