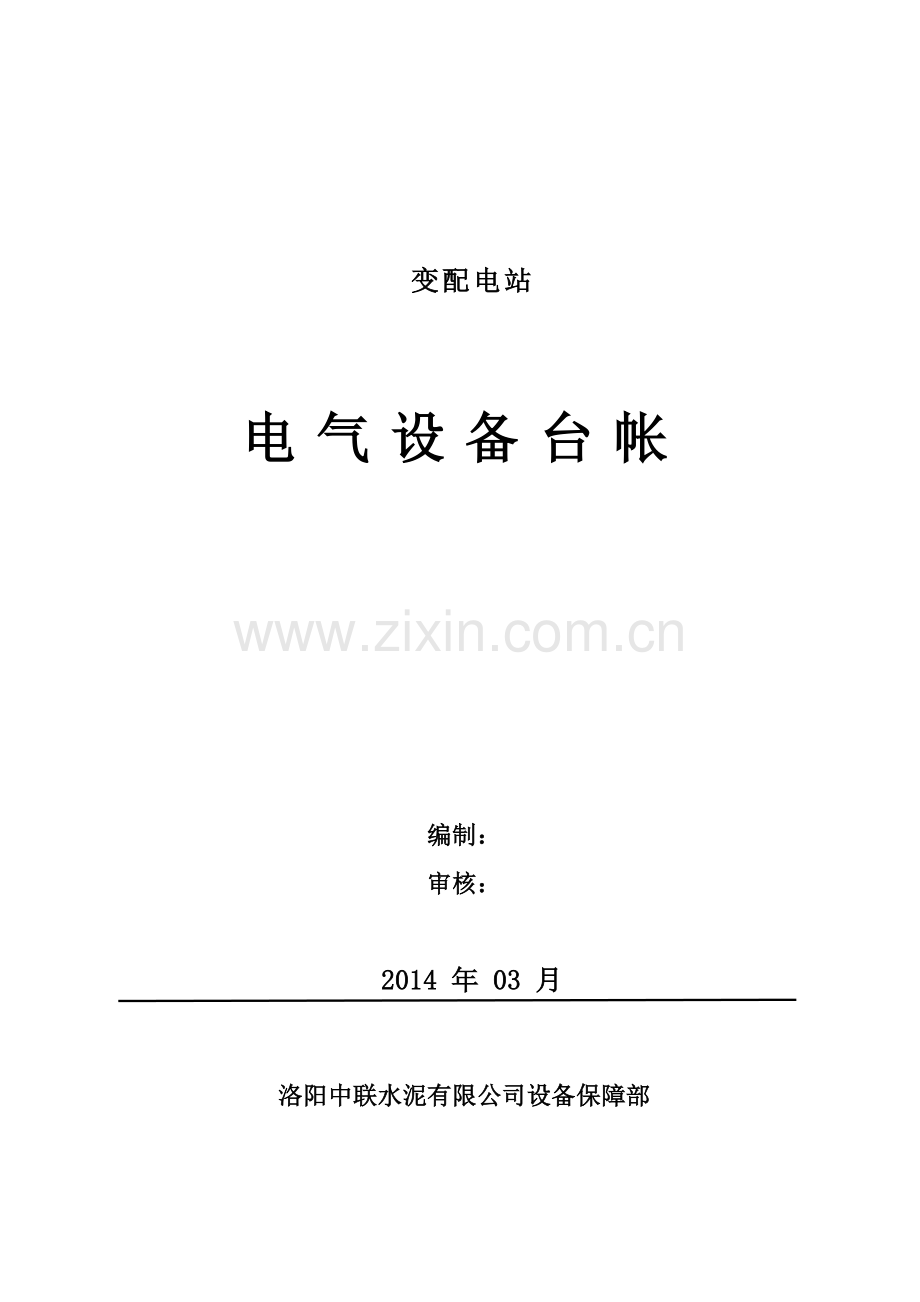

变配电站10KV电气设备台帐.docx

变配电站

电气设备台帐

编制：
审核：

2014 年 03 月

洛阳中联水泥有限公司设备保障部

目 录

一、电气设备一览表 2
二、电流互感器配置一览表 4
三、变压器 6
四、六氟化硫断路器 8
五、高压开关柜 11
六、避雷器 12
七、电压互感器 16
八、控制屏 21
九、保护屏 24
十、直流屏 28
十一、交流屏 32
十二、消弧及过压保护柜 33
十三、站用变 35
十四、事故照明屏 36
十五、动态补偿及滤波装置 37
十六、消弧线圈 42
十七、检修试验电源箱 44

一、电气设备一览表
序号
设备名称
规格型号
生产厂家
出厂日期
台数
备注
1
SF6断路器

2
真空断路器

3
隔离开关

4
变压器

5

6
消弧线圈
XHJZ

7
消弧控制柜
ZDB-Ⅱ

8
光端机柜
HONET-ONU

9
10KV开关柜
开关柜：
开关：
继保：

10
10KV开关柜
开关柜：
开关：
继保

11
10KV开关柜
开关柜：
开关：
继保

12
10KV开关柜
开关柜：
开关：
继保

13
10KVPT柜
开关柜：
开关：
继保

14

开关柜：
开关：
继保

15
10KV消弧柜
XGB-6.3/400A

16
10KV电容柜
开关柜：GG-1A
开关： ZN28-1250/25
继保： WDR-821

17
10KV站用变柜
开关柜：GG-1A
变压器: 80KVA

18
滤波电抗器

19
滤波电容
AFM/诺基亚

序号
设备名称
规格型号
生产厂家
出厂日期
台数
备注
20

1

21

3

22

1

23

1

24
Ⅰ段电容器组
AAM7.2/√3-250-1W

1

25
Ⅰ段电容电抗器
CKGKL-75/6-6

1

26
公用柜

1

27
主变保护测控柜

2

28
35KV线路保护测控柜

1

29
电池屏
PZ61-D

1

30
电池屏
PZ61-D

1

31
整流馈电屏
PZ61-ZK

1

32
整流馈电屏
PZ61-ZK

1

33
交流电源屏
PJD

1

34
事故照明屏
PZM

1

35

36
避雷器
YH5W-51/134

3

37

3

38

3

39

3

40
检修试验电源箱
HPZ 30

1

41
合计

电气设备一览表

二、电流互感器配置一览表
序号
编号
设备名称
变比
型号及准确级别
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

电流互感器配置一览表
序号
编号
设备名称
电流比
型号
34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

三、变压器
设备名称
主变压器
设备编号
1#主变
规格型号

额定容量（KVA)

额定电压（KV）

额定频率(Hz)

无风吹容量(KVA)

接线组别

空载电流(A)

使用条件

空载损耗(KW)

冷却方式

负载损耗(KW)

产品代号

阻抗电压

高压侧
档位（分接头）
电压(V)
电流(A)
标准代号

Ⅰ

器身/油重量(Kg)

Ⅱ

生产厂家

Ⅲ

出厂序号

Ⅳ

出厂日期

Ⅴ

投运日期

低压侧

设备状况

主要零部件技术参数
瓦斯继电器：
型号： QJ1－80，信号接点动作气体容积：250～300CM³,跳闸接点动作的油流速度：0.7
～1.6m/s。
温度控制器：
型号规格：BWY—803A（TH） 测量范围：0℃－120℃
准确度: 1.5级 出厂编号：06.7.156
生产厂家：杭州温度表厂
风扇：，
型号：DBF2—4Q6 额定电压：380V 额定电流：1.10A 电动机：OJF-400
风量：4300 M³/h 风压：105pa 转速：960r/min 风机数量：8台
标准：GB/T9642.1999 电机功率：0.37KW 重量：21Kg
产品编号：07170 生产厂家：西安西诺航天科技公司
无励磁分接开关：
型号：DWJ，分五级调压
储油柜 ：储油柜B104-2,Ф600×2150
配电柜：
型号：HPZ30 额定电压：380V
标准：GB7251.3-1997 编号：1005206
制造日期： 生产厂家：浙江华夏输配电设备有限公司
内配：
中间继电器：DZB-217，工作电压：220V，保持电流：1A，许继电气公司。
JZ7-中间继电器，浙江正泰。
JZ7-44，线圈电压220V，浙江正泰。
交流接触器：CJ20-40，正泰电气集团 上海协泰电器厂。
自动加热除湿温控器： MODEL.CG-1C,常州市常工电子仪器有限公司，1个。
保险：RT14-20,20A—～380V,上海森星,1个。
风扇电源空开：DZ47-60 C3，2个，正泰电气。
交流电源：DZ47LE-32 C32，1个，正泰电气。
加热器：JRM,220V 50W,日期2009.9，东牧电气，2片。

四、六氟化硫断路器
设备名称
3#主变进线
设备编号
车3507
规格型号
LW8-40.5
额定电压
40.5KV
额定电流（A）
1600
最高工作电压
40.5KV
额定开断电流
31.5KA
雷电冲击耐压
185KV
动稳定电流
80KA
操作机构型号
CT-14
热稳定电流
31.5KA
分、合闸线圈电流
2.4A/1.8A
SF6额定压力
0.45MPa
SF6气体重量（Kg)
8
出厂日期
06.06
额定操作顺序
分-0.3s-合分-180s-合
投运日期
07.08
出厂序号

重量（Kg)
1400
设备状况
完好
生产厂家
平顶山天鹰集团中压电器有限责任公司

主要零部件性能参数
CT14 弹簧操动机构 编号：2006.1080
电机操作电压：DC 220V
合闸线圈操作电压: DC 220V
制造年月：2006.6
分闸线圈操作电压: DC 220V
厂家：平顶山天鹰中压电器有限责任公司
投运时间：2007.7
电机电源空开：DZ47-63 D10 TIANGANG,1个。
加热空开：DZ47-63 C10 LONGONE, 1个。
散热片：JRD2-2 220V 150W,1个。
接触器：C2S1-6144\JZC4-22KZ,上海康际电器，2个。
转换开关：LW8-10/3,乐清市亚明有限责任公司，1个。
分、合闸线圈：92Ω/126Ω.
储能电机：HDZ-29002，900W,50HZ 220V 4.3A 280r/min,S2-1min E级IP20，
储能时间≤15S，无锡市凯旋电机有限公司，1台。
辅助开关：F6-16KII/WB，10对常开，10对常闭,I≥10A，上海关松电器，1个。
行程开关：LX19,一对常开和常闭触头，能通过持续电流不小于5A,三星机床厂，1个。
密度继电器：-30～40℃能真实反应SF6气体密度变化，报警≤0.42MPa，闭锁≤0.4Mpa。
照明：灯泡60W，亚明。1个。计数器：D67-F,1个。
SF6压力表：Pn=0.45 Mpa,Pa=0.42 Mpa,PV=0.40 Mpa，Umax=250V,Imax=1A,专利号：2
L96236229.8，NO.0510560，华伟电子，1个。
避雷器：HY5WZ5-51/125,西安电瓷。
避雷器监测仪：JCQ-3，放电电流：10KA,泄露电流量程：0-3mA,南阳金冠电气，3个。
电流互感器：LR-35,变比400/5 准确级别0.2/10P10/0.5/10P10 平顶山天鹰中压电器
有限责任公司。

隔离开关
设备名称

设备编号

规格型号
GW5（A）-40.5DW
额定电压

额定电流（A）
1250
最高工作电压

1min工频耐受电压KV（有效值）
断口118
对地95
雷电冲击耐压KV
(峰值1.2Μs)
断口215
对地185
额定短时耐受电流KA/S
31.5/4
操作机构型号
CS-17G5
额定峰值耐受电流KA
80
接地开关额定短时耐受电流KA/S
31.5/2
接地开关额定峰值耐受电流KA
80
隔离开关主回路电阻Ω
100
出厂日期
09.06
投运日期
07.08
标准代号
GB1985
重量（Kg)
240
生产厂家

设备状况
完好
主要零部件性能参数
隔离开关手动操作机构：
型号：CS17G5 重量：16Kg, 生产日期：2009年6 月 投运日期： 2009年8月
数量：1个，生产厂家：江苏如高高压电器有限公司。
地刀闸手动操作机构：
型号：CS17G2 重量：16Kg, 辅助开关型号：F6-8IIK/L,辅助开关数量：2，辅助开
关触点对数：4，生产日期：2009年6 月 投运日期： 2009年8月，数量：2个，
生产厂家：江苏如高高压电器有限公司。
双接地

五、高压开关柜
设备名称

设备编号

规格型号

额定电流
300
出厂日期

生产厂家

内配断路器

额定电压

额定电流（A）

最高工作电压

额定开断电流

雷电冲击耐压

额定峰值耐受电流

操作机构型号
CD17-II
额定峰值耐受电流

分、合闸线圈电流
分1.5A；合128A
出厂日期

额定操作顺序
分-0.3s-合分-180s-合
投运日期

出厂序号

重量（Kg)

设备状况

生产厂家

主要零部件性能参数
隔离开关：GN30-12/1250,额定电压：12KV，额定电流：1250A，4S热稳定电流：40KA，
河南长葛星源机电有限公司，04年11月，2个。
机械闭锁机构：JSXGN-10，江苏句容市陈武盛通电器厂，1个。
操作机构：CD17A-II，—220V，宝鸡市国光真空器件有限公司，1个。
带电显示器：DXN-T，句容市盛通电器厂，1个。
保护装置型号：WBH-822，许继电气公司,1个。电流表型号：42L6，浙江DELIXI，1个。
电度表：DSSD837，上海华立，1个。电工锁：中国镇江 电工器材，1个。
转换开关：LW21D－16, XSF02－2，高柏电器有限公司，1个。
控制开关：LW21D－16, XSF04－2；高柏电器有限公司，1个。
信号灯：AD11－25/20-1G AC.DC.220V，江阴长江电器有限公司，2个(红、绿各1)。
空开：合闸 5SJ52 MCB DC C40 440V,电压开关 5SJ63 MCB C1 400V,保护 5SJ52 MCB DC C3 440V,控制 5SJ52 MCB DC C10 440V，西门子，共4个。
过电压保护器：HXB-Z,额定电压6.3kV，编号：2004011026001，合肥众升科技有限公
司；1组。
零序电流互感器：SDXLJ-80B,北京思达星电力自动化有限公司，1个。
保护跳闸压板：5个。照明：灯泡25W，亚明，2个。
六、避雷器
设备名称
35KVⅠ母避雷器
设备编号

规格型号
GBC-35-89
额定电压

出厂日期
1991.1
生产厂家

瓷套氧化锌避雷器
YH5WZ-51/134
系统标称电压
35kV
避雷器额定电压
51kV
持续运行电压
40.8kV
直流1mA电压≥
73kV
标称放电电流
5kA
陡坡冲击残压≤
154kV
雷电冲击残压≤
134kV
操作冲击残压≤
114kV
2ms方波通流容量≥
600A
公称爬电比距≥
3cm/KV
生产厂家
正泰电器
出厂日期
2004.09
投运日期
2006.11
设备状况
完好

主要零部件性能参数
避雷器计数器：JCQ-C1 10/800型，自贡华能电器有限公司，3个。

避雷器
设备名称
35KVⅡ母避雷器
设备编号
车3503
规格型号
GBC-35-89
额定电压
35KV
出厂日期
1991.01
生产厂家
湖北开关厂
复合氧化锌避雷器
HY5WZ-51/125
系统额定电压
35KV
避雷器额定电压
51kV
持续运行电压
40.5kV
直流1mA电压≥
73kV
标称放电电流
5kA
陡坡冲击残压≤
154kV
雷电冲击残压≤
125kV
操作冲击残压≤
110kV
2ms方波通流容量
400A
大电流冲击耐受
100KA
生产厂家
西安华仪
出厂日期
2006.03
投运日期
2006.11
设备状况
完好

主要零部件性能参数
避雷器计数器：JCQ-C1 10-1800型，量程3mA正泰电气股份有限公司，3个。

避雷器
设备名称
避雷器
设备编号

金属氧化物避雷器
YH5WZ5-51/125
系统额定电压
35KV
避雷器额定电压
51kV
持续运行电压
40.8kV
直流1mA电压≥
73kV
标称放电电流
5kA
标称放电电流下
残压峰值≤
125kV
0.75倍直流参考电压下泄露电流≤
50μA
41KV电压下电流
(μA)
Ixrms≤600
IxP≤180
23.4KV电压下电流
(μA)
Ixrms≤400
IxP≤70
冲击电流2ms方波（A）
耐受峰值4/10Μs(KA)
400
65
密封试验（Pa·L/s）
＜6.65×10ˉ5
局部放电量（PC）
≤50
生产日期
01.02
投运日期
07.7
设备状况
完好
生产厂家
西安电瓷厂
编号
123
主要零部件性能参数
避雷器检测器：JCQ-3，标称放电电流≤10KA,泄露电流量程0-3Ma,3个，南阳金冠科技
有限公司。
A相：HY5WZ5-52.7/125，额定电压52.7kV，持续运行电压42.2kV，生产日期：2001.09，
编号117。
B、C两相相同。

避雷器
设备名称
避雷器
设备编号

金属氧化物避雷器
YH5WZ-51/134W
系统额定电压
35KV
避雷器额定电压
51kV
持续运行电压
40.8kV
直流1mA电压≥
73kV
标称放电电流
5kA
标称放电电流下
残压峰值≤
134kV
0.75倍直流参考电压下泄露电流≤
50μA
41KV电压下电流
(μA)
Ixrms≤600
IxP≤180
23.4KV电压下电流
(μA)，没
Ixrms≤400
IxP≤70
冲击电流2ms方波（A）
耐受峰值4/10Μs(KA)
400
65
密封试验（Pa·L/s）
＜6.65×10ˉ5
局部放电量（PC）
≤50
生产日期
09.7.20
投运日期
09.7
设备状况
完好
生产厂家
南阳金冠科技有限公司

主要零部件性能参数
避雷器检测器：JCQ-3，标称放电电流≤10KA,泄露电流量程0-3Ma,3个，南阳金冠科技
有限公司。

七、电压互感器
设备名称
PT
设备编号

规格型号

额定电压

出厂日期

生产厂家

内配PT

额定二次电压

额定一次电压

极限输出

剩余电压绕组电压

额定绝缘水平

生产厂家

额定电压比

设备状况

出厂日期

重量（Kg）

投运日期

主要零部件性能参数
手车：GBC-40.5C,额定电压：40.5KV,操作电压：-220V，额定电流：1250A,湖北永鼎红
旗电气有限公司，出厂日期：2006.9，1台。
保护装置：TLD-WXYH微机消谐装置，保定天力达电气有限公司，1套。
LXU-F型电压限制及短路报警器，南京伏安，1套。
三相交流空开：5SJ61 MCB C4,西门子，1个。
高压保险： RN2-35 0.5A，3个。

电压互感器
设备名称
35KVⅡ母PT
设备编号
车3504
规格型号
GBC-35-67
额定电压
35KV
出厂日期
1991.01
生产厂家
湖北开关厂
内配PT
JDZX9-35
额定二次电压
100/√3 V
额定一次电压
35000/√3V
极限输出
600VA
剩余电压绕组电压
100/3
出厂日期
2006.03
生产厂家
大连一互
投运日期
2006.04
设备状况
完好

主要零部件性能参数
手车：GBC-40.5C,额定电压：40.5KV,操作电压：-220V，额定电流：1250A,湖北永鼎红
旗电气有限公司，出厂日期：2006.9，1台。
保护装置：TLD-WXYH微机消谐装置，保定天力达电气有限公司，1套。
LXU-F型电压限制及短路报警器，南京伏安，1套。
三相交流空开：5SJ61 MCB C4,西门子，1个。
高压保险：RN2-35 0.5A，3个。

电压互感器
设备名称
6kVⅢ段电压互感器
设备编号
6303
开关柜规格型号
XGN
额定电流

出厂日期
04．12
生产厂家
开封海洋
PT规格型号
JDZX11-6B
系统标称电压
6KV
额定一次电压
6.0/√3KV
最高工作电压
7.2KV
额定二次电压
100/√3V
雷电冲击耐压
75KV
极限输出
400VA
级次组合
0.2/0.5/1/3
绝缘水平
7.2/32/60KV
额定二次负荷
30/50/50VA
出厂日期
04．12
相数
单相
投运日期
05．07
出厂编号
G04273
重量（Kg)
19
设备状况
完好
生产厂家
开封大庆

主要零部件性能参数
隔离开关：GN30-12/630,额定电压：12KV，额定电流：630A，4S热稳定电流:20KA,长
葛星源机电有限公司,1个。
保护装置：WGB-161N，许昌继电器厂，1个。
小电流选线装置：MLX-620，北京思达星电力自动化有限公司，1个。
微机消谐记录装置：STXX-3000 , AC/DC 220V ,北京思达星电力自动化有限公司,1个。
电压切换开关：LW21D—16，高柏电器有限公司,1个。
转换开关：LW21D—16 9，高柏电器有限公司,1个。
电压表：42L6-V，德力西集团仪表仪器，1个。
组合式过电压保护器：HXB-Z 合肥众升科技有限公司
熔断器:RN2-10 0.5A 上海华通机电集团
电压空开：DZ47 C16 400V, DZ47 C6 400V, DZ47 C6 400V,共3个。
照明：灯泡25W，亚明，2个。
电工锁：中国镇江 电工器材，1个。

电压互感器
设备名称
6kVⅠ段电压互感器
设备编号
6102
规格型号
JDZJ-6
系统标称电压
6KV
额定一次电压
6.3/√3KV
最高工作电压
7.2KV
额定二次电压
100/√3V
雷电冲击耐压
60KV
极限输出
400VA
级次组合
0.2/0.5/6P
绝缘水平
7.2/32/60KV
额定二次负荷
30/50/50VA
出厂日期

相数
单相
投运日期

出厂序号
/ /
重量（Kg)
19
设备状况
完好
生产厂家
大连一互
所配开关柜型号
GG1A-(F)-54
主要零部件性能参数
监测装置：WYJ－821,许继电气公司，1个。
手力操动机构：CS6-1，长沙市电器开关厂，1副。
转换开关型号：LW21－16XZDH02－2，上海伊莱克斯实业有限公司，1个。
微机消谐记录装置：STXX－3000II，AC/DC 220V，北京思达星电力自动化，1个。
高压熔断器：RN2-10 0.5A,上海一开电器集团吉昌电气厂，3个。
盘内照明：开关：ZH-TEN1221,15A 250V AC,XWX,1个。照明：60W,亚明，1个。
保护空开：C32H－DC C3A，梅日梅兰，1个。
控制空开：C32H－DC C6A，梅日梅兰，1个。
三相交流空开：5SJ61 MCB C4,西门子，1个。
电压空开：S-C65N C32、S-C65N C10, 西门子，各1个。
消谐空开：5S MCB DC C3,西门子，1个。
保护跳闸压板：1个。

电压互感器
设备名称
6kVⅡ段电压互感器
设备编号
6202
规格型号
JDZJ-6
系统标称电压
6KV
额定一次电压
6.3/√3KV
最高工作电压
7.2KV
额定二次电压
100/√3V
雷电冲击耐压
60KV
极限输出
400VA
级次组合
0.2/0.5/6P
绝缘水平
7.2/32/60KV
额定二次负荷
30/50/50VA
出厂日期

相数
单相
投运日期

出厂序号
/ /
重量（Kg)
19
设备状况
完好
生产厂家
大连一互
所配开关柜型号
GG1A-(F)－54
主要零部件性能参数
监测装置：WYJ－821,许继电气公司，1个。
操动机构：CS6-1，长沙市电器开关厂，1副。
切换开关：LW21-16X2DH02-2, 上海伊莱克斯实业有限公司，1个。
保护空开：C32H－DC C3A，梅日梅兰，1个。
高压熔断器：RN2-10 0.5A,上海一开电器集团吉昌电气厂，3个。
控制空开：C32H－DC C6A，梅日梅兰，1个。
三相交流空开：5SJ61 MCB C4,西门子，1个。
电压空开：S-C65N C32、S-C65N C10, 西门子，各1个。
消谐空开：5S MCB DC C3,西门子，1个。
盘内照明：开关：ZH-TEN1221,15A 250V AC,XWX,1个。照明：60W,亚明，1个。
保护跳闸压板：1个。

八、控制屏
设备名称
光端机控制屏
设备编号
14#
规格型号
Honet
外形尺寸（mm）
2260x800x600
出厂日期
06.05
投运日期
06.06
出厂序号

重量（Kg)

生产厂家
华为
设备状况
完好

主要装置及性能参数
光端机电源型号：KOX220S48（25）， 深圳科奥信，1台。
视频光端机：EC1000，Ethernet CnoVerter 10/100M Auto－Negotiation，
武汉瑞威科技，1台。
光传输设备：optix155/622H(metro1000)

控制屏
设备名称
6KVI段消弧线圈控制屏
设备编号
17#
规格型号
ZDB-II
外形尺寸（mm）
2360x800x600
出厂日期
06.05
投运日期

出厂序号

重量（Kg)

生产厂家
天津天变航博
设备状况
完好

主要装置及性能参数
自动调谐消弧线圈动态补偿成套装置控制器：型号ZDB-Ⅱ，正常时，监测零序电压、系
统电容电流。同时，监测系统是否存在接地，若存在接地，则自动进行电容电流补偿。
天津市天变航特电气公司，1个。
小电流接地选线报警装置控制器：HB-2000J，天津市天变航特电气公司，1个。
零序电压表：型号CP－80，显示母线的开口电压，1个。
电感电流表：型号CP－80，有接地时，显示消弧线圈动态补偿的电感电流，1个。
励磁电流表：型号CP－80，有接地时，显示消弧线圈动态补偿装置提供的产生电感电流
的励磁电流值，1个。
整流变：型号S6－0.1，容量7.5KVA，接线组别Y，d11，一次额定电流11.4A，
二次额定电流66.6A，一次额定电压380V，二次额定电压65V，重量65KG，
20060412，天津鑫源，1台。
晶闸管智能整流器：型号MJYS－QKZL，淄博临淄银河，1个。
分流器：FL－2，100A75mV ，1个。
过流保护器：RS0 500V－50KA aR100A，北京茗熔，1个。
霍尔直流传感器：KT100A ，北京科海模块，1个。
空开：Muliti9,C65ND20,1个。

控制屏
设备名称
6KVⅡ段消弧线圈控制屏
设备编号
16#
规格型号
ZDB-Ⅱ
外形尺寸（mm）
2360x800x600
出厂日期
06.05
投运日期

出厂序号

重量（Kg)

生产厂家
天津天变航博
设备状况
完好

主要装置及性能参数
自动调谐消弧线圈动态补偿成套装置控制器：型号ZDB-Ⅱ，正常时，监测零序电压、系
统电容电流。同时，监测系统是否存在接地，若存在接地，则自动进行电容电流补偿。
天津市天变航特电气公司，1个。
小电流接地选线报警装置控制器：HB-2000J，天津市天变航特电气公司，1个。
零序电压表：型号CP－80，显示母线的开口电压，1个。
电感电流表：型号CP－80，有接地时，显示消弧线圈动态补偿的电感电流，1个。
励磁电流表：型号CP－80，有接地时，显示消弧线圈动态补偿装置提供的产生电感电流
的励磁电流值，1个。
整流变：型号S6－0.1，容量7.5KVA，接线组别Y，d11，一次额定电流11.4A，
二次额定电流66.6A，一次额定电压380V，二次额定电压65V，重量65KG，
20060412，天津鑫源，1台。
晶闸管智能整流器：型号MJYS－QKZL，淄博临淄银河，1个。
分流器：FL－2，100A75mV ，1个。
过流保护器：RS0 500V－50KA aR100A，北京茗熔，1个。
霍尔直流传感器：KT100A ，北京科海模块，1个。
空开：Muliti9,C65ND20,1个。

九、保护屏
设备名称
保护测控屏
设备编号
7#
规格型号

外形尺寸（mm）
2260x800x600
出厂日期
07.05
投运日期
07.07
出厂序号
28403
重量（Kg)

生产厂家
许继电气
设备状况
完好

主要装置及性能参数
微机线路保护测控装置：WXH-822，许继，1个。
35KVPT微机电压监控装置：WYJ-821，许继，1个。
35KV微机消谐记录装置：STXX-3000II北京思达星电力自动化公司，1个。
熔断器：JH14－2.5RD/2A，1个。
磨砂灯：40W，220V PHILIPS，1个。
行程开关：LX19K，1个。
转换开关型号：LW21－16XZDH06－2B4，LW21－16XZDH02－2B4，4个。
控制开关型号：LW21－16XZDH04－3N5，3个。
自动空气开关型号：交流C65N－3P/1A，直流C32H－DC－2P/3A、C32H－DC－2P/6A；
小母线接线座：JMX－4，1个。
保护压板：27个。

保护屏
设备名称
主变保护测控屏
设备编号
5#
规格型号

外形尺寸（mm）
2260x800x600
出厂日期
06.12
投运日期
07.07
出厂序号
28401
重量（Kg)

生产厂家
许继电气
设备状况
完好

主要装置及性能参数
微机变压器保护测控装置：WBH-822，主变的后备保护装置，高后备、低后备非电量保
护（温度、油位、瓦斯、风冷），许继，2个。
微机变压器保护测控装置：WBH-821，主保护装置，即差动保护装置，许继，2个。
熔断器：JH14－2.5RD/2A，2个。
电源：XJ30－4 DC220，1个。
测温模块：MCR9010CB（输出0－5V），奥的斯电气，1个。
档位转换器：FZH－2 DC220V，2个。
中间继电器：MK3P－5 DC220V，OMRON,maLaqsia，2个。
磨砂灯：40W，220V PHILIPS，1个。
行程开关：LX19K，1个。
控制开关型号：LW21－16XZDH04－3N5，上海伊莱克斯，4个。
转换开关型号： LW21－16XZDH02－2B4，上海伊莱克斯，4个。
小母线接线座：JMX－4，1个。JHXH-2F/A-4H-1,CDCHUng1个。
自动空气开关型号： C65N－3P/1A,施耐德梅兰日兰，4个。
C32H－DC－2P/3A，施耐德梅兰日兰，5个。
C32H－DC－2P/6A，施耐德梅兰日兰，4个。
保护压板：54个。

保护屏
设备名称
主变保护测控屏
设备编号
6#
规格型号

外形尺寸（mm）
2260x800x600
出厂日期
06.12
投运日期
07.07
出厂序号
28402
重量（Kg)

生产厂家
许继电气
设备状况
完好

主要装置及性能参数
微机变压器保护测控装置：型号WBH-822，该装置为主变的后备保护装置，具有的保护
类型分别为高后备、低后备非电量保护（温度、油位、瓦斯、风冷）；许继，2个。
微机变压器保护测控装置：型号WBH-821，主保护装置，即差动保护装置，许继，2个。
熔断器：JH14－2.5RD/2A，1个。
磨砂灯：40W，220V PHILIPS，1个。
行程开关：LX19K；1个。
转换开关型号： LW21－16XZDH02－2B4，上海伊莱克斯，2个。
控制开关型号：LW21－16XZDH04－3N5， 上海伊莱克斯，2个。
自动空气开关：C65N－3P/1A，施耐德梅兰日兰，2个。
C32H－DC－2P/3A，施耐德梅兰日兰，3个。
C32H－DC－2P/6A，施耐德梅兰日兰，2个。
C32H－DC－2P/16A，施耐德梅兰日兰，3个。
C65N－3P/16A，施耐德梅兰日兰，1个。
微机消谐小电流接地选线：MLX-198G，北京思达星电力自动化公司，1个。
电源：XJ30－4 ，DC220，24W，1个。
测温模块：MCR9010CB（输出0－5V），奥的思电气，1个。
档位转换器：FZH－2 DC220V，1个。
逆变电源：XM3000－PN，邯山电力自动化 新民科技发展公司，1个。
浪涌保护器：ELXU1－10/320，2极，1个。
电度表：DSSD536,华立仪表集团有限公司，1块。
保护压板：27个。小母线接线座：JMX－4；1个。

保护屏
设备名称
公用柜
设备编号
4#
规格型号

外形尺寸（mm）
2260x800x600
出厂日期
06.12
投运日期
07.07
出厂序号
28404
重量（Kg)

生产厂家
许继电气
设备状况
完好

主要装置及性能参数
微机测控装置：FCK-821，许继电气公司，处理通过硬接点传输的数据，2个。
全球卫星同步时钟
