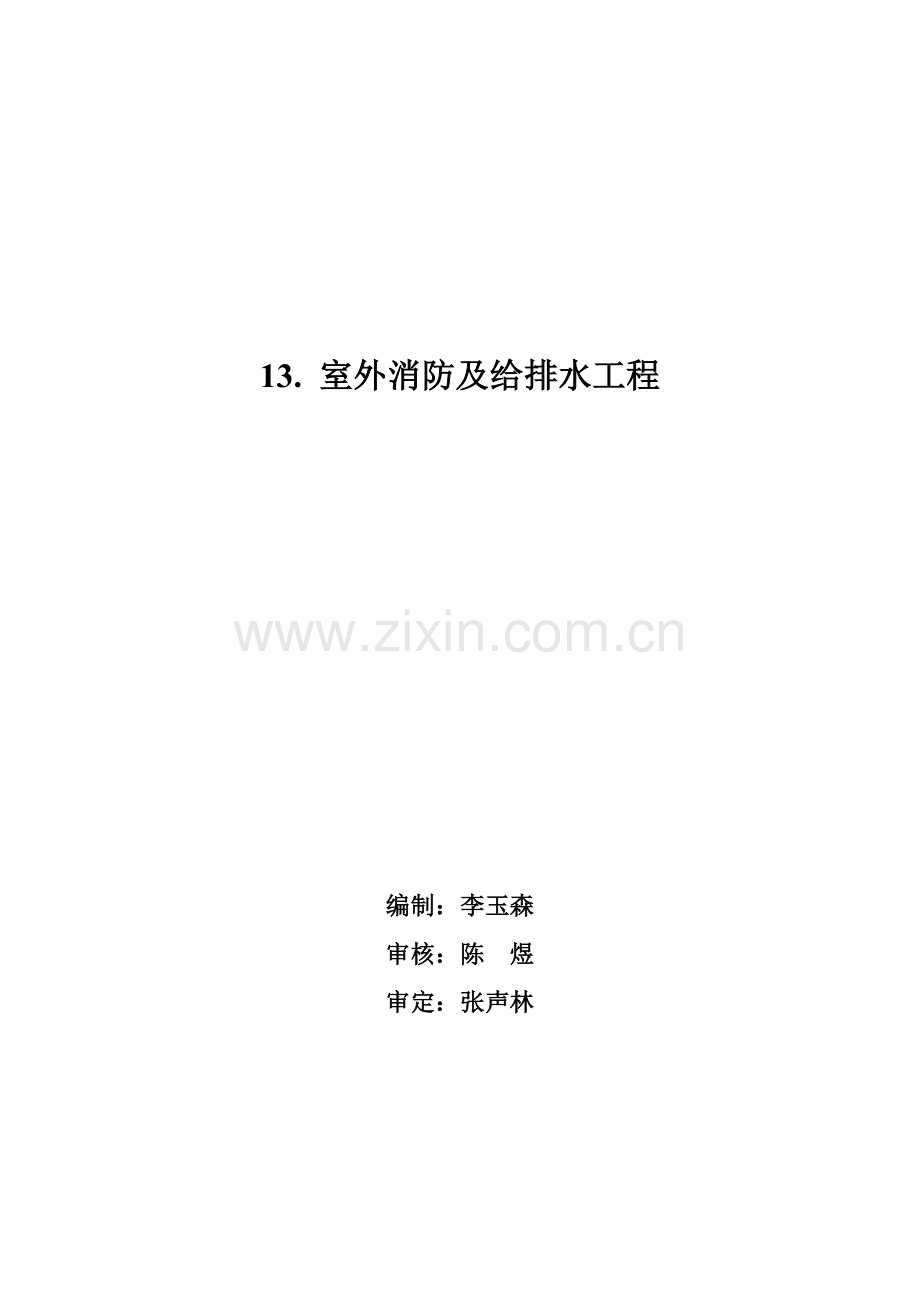

13. 室外消防及给排水工程

编制：李玉森
审核：陈 煜
审定：张声林

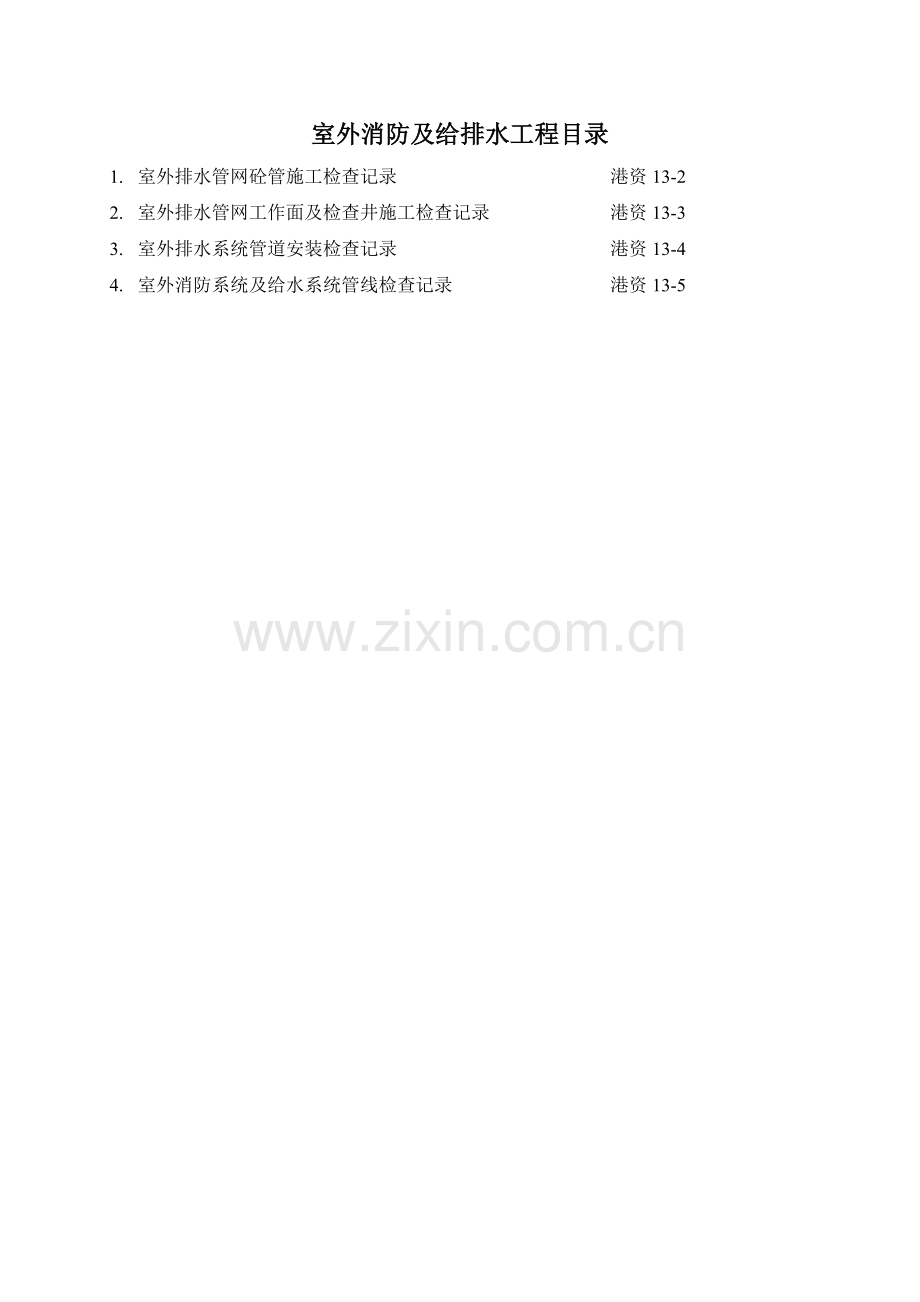

室外消防及给排水工程目录
1. 室外排水管网砼管施工检查记录 港资13-2
2. 室外排水管网工作面及检查井施工检查记录 港资13-3
3. 室外排水系统管道安装检查记录 港资13-4
4. 室外消防系统及给水系统管线检查记录 港资13-5
室外排水管网砼管施工检查记录
工程名称： 施工单位： 港资13-2
分项工程名称

安装地点

材质

规格

施工图号

执行标准
GB50268-97
检查内容
检查项目
检查要求
检查结果
平口混凝土管
管口凿毛凿除80-100mm

混凝土承口管
管子承口清理干净橡胶圈无扭曲

水泥砂浆抹带
管径≤400一次抹成

管径≥400分两层抹平、压实
管径≥700内接口纵向间隙抹平、压光
承插甲型管
插口进入承口间隙均匀，水泥砂浆捣实表面抹平、无裂缝

平口混凝土管
钢丝网搭接不得小于100mm，钢丝不得外露

项目
管材种类
接口类型
管径
纵向间隙

管口间的纵向间隙
混凝土及钢筋混凝土管
平口企口
＜600
1.0-5.0

≥700
7.0-15

承插式甲型口
500-600
3.5-5.0

承插式乙型口
300-1500
5.0-15

陶管
承插式接口
＜300
3.0-5.0

400-500
5.0-7.0

水泥砂浆配合比
使用范围
重量配合比

水泥
砂浆
水灰比

甲型接口填缝
1
2.0
≤0.5

抹带
1
2.5

检查评价

现场监理

日期

天津大港油田建设监理有限公司
室外排水管网工作面及检查井施工检查记录
工程名称： 施工单位： 港资13-3
分项工程名称

安装地点

材质

规格

施工图号

执行标准
GB50268-97
编号
检查项目
检查要求
检查结果
1
管道一侧工作面宽度（mm）
非金属管道
金属管道

D1≤500
400
300
500＜D1≤1000
500
400
1000＜D1≤1500
600
600
1500＜D1≤3000
800
800
2
室外检查井间距（雨、污）
设计要求

3
检查井及化粪池进出口标高
±15mm

4
穿越检查井排水管
必须严密不渗水

5
检查井及化粪池底板
应做混凝土底板

6
承插管道和管件承口位置
承口应与水流方向相反

7
排水井盖
选用正确、标志应明确

8
储罐区内排水水封井
水封高度为250mm

水封井沉淀段为250mm
9
管道铺设及管座（墩）位置
严禁铺设冻土及未经处理松土

10
管道抹带及接口处
抹带即用平软材料覆盖3-4h后洒水养护

检查评价

现场监理

日期

天津大港油田建设监理有限公司

室外排水系统管道安装检查记录
工程名称： 施工单位： 港资13-4
分项工程名称

安装地点

执行标准
GB50268-97
检查项目
检查要求
检查结果
排水管材
应符合国家现行的有关产品标准的规定，具有出厂合格证

坡度
必须符合设计要求，严禁无坡或倒坡。

坐标
埋地
允许偏差100mm

敷设在沟槽内
允许偏差50mm

标高
埋地
允许偏差±20mm

敷设在沟槽内
允许偏差±20mm

水平管道纵横向弯曲
每5m长
允许偏差10mm

全厂（两井间）
允许偏差30mm

管道基础
弧形土基础
场地土质较好，没有地下水及地面活荷较小的条件下使用，弧形槽中心角不得小于90°，不允许将槽底挖成平面，必须在管底原状土用人工挖成，槽底高程符合设计要求。

砂石基础
砂石基础槽底不得有积水，软槽底高程及槽宽须符合设计要求，一般情况预沉量按30mm-50mm考虑。

混凝土基础
混凝土平基，管座的混凝土标号除设计另有要求外均采用C15混凝土在沟槽，支撑，排水沟及土基等项检验合格后基础进行。混凝土浇注12小时不许泡水，由浇注至还土期间不许受冻。

土方回填
管线在闭水试验合格及时回填

管道两侧和管顶以上50cm的范围内，应由沟槽两侧对称运入槽内，不得直接仍在管道上，回填其它部位时，应均匀运入槽内，不得集中推入。

管道两侧和管顶以上50cm范围内，应采用轻夯压实，管道两侧压实面的高差不应超过30cm。

管道沟槽位于路基范围时管顶以上25cm的范围内回填土表面压实不应小于87％（见GB50268-97表3.5.12）

检查评价

现场监理

日期

天津大港油田建设监理有限公司
室外消防系统及给水系统管线检查记录
工程名称： 施工单位： 港资13-5
分项工程名称

安装地点

执行标准
GB50268-97
项目
质量要求
检查结果
检查日期（年月日）
室外消防系统管材
具有中文质量合格证明文件，规格、型号及性能检测报告，符合国家技术标准式设计要求。

给水系统管材
具有中文质量合格证明文件，规格、型号及性能检测报告符合国家标准或设计要求，管件必须与管材相适应，材料必须达到饮用水卫生标准。

坐标
铸铁管
埋地
允许偏差100mm

敷设在沟槽内
允许偏差50mm

钢管复合管塑料管
埋地
允许偏差100mm

敷设在沟槽内
允许偏差40mm

标高
铸铁管
埋地
允许偏差±50mm

敷设在沟槽内
允许偏差±30mm

钢管复合管塑料管
埋地
允许偏差±50mm

敷设在沟槽内
允许偏差±30mm

水平管道纵横向弯曲
铸铁管
直段(25米以上)起点～终点
允许偏差40mm

钢管复合管塑料管
直段(25米以上)起点～终点
允许偏差30mm

焊接
人员上岗证，坡口

试压
采用弹簧压力计时精度不应低于1.5级，最大量程宜为试验压力的1.3～1.5倍，表壳工称值不小于150mm，使用前应校正并持有检验证明。

土方回填
沟槽内杂物淤泥清除干净，不准有积水，采用石灰土、砂、砂砾等材料按设计要求进行。回填土每层虚铺应按采用压实机具和要求压实确定（见GB50268-93表3.5.6）

管道两侧和管顶以上50cm范围内应采用轻夯实，管道两侧实面高差不应超过30cm。

管道防腐
石油沥青涂料外防腐层构造见GB50268-97表4.3.5-1

环氧焊沥青涂料外防腐层构造见GB50268-97表4.3.5-2

外防腐层质量标准GB50268-97表4.3.11

检查评价

现场监理

日期

天津大港油田建设监理有限公司
