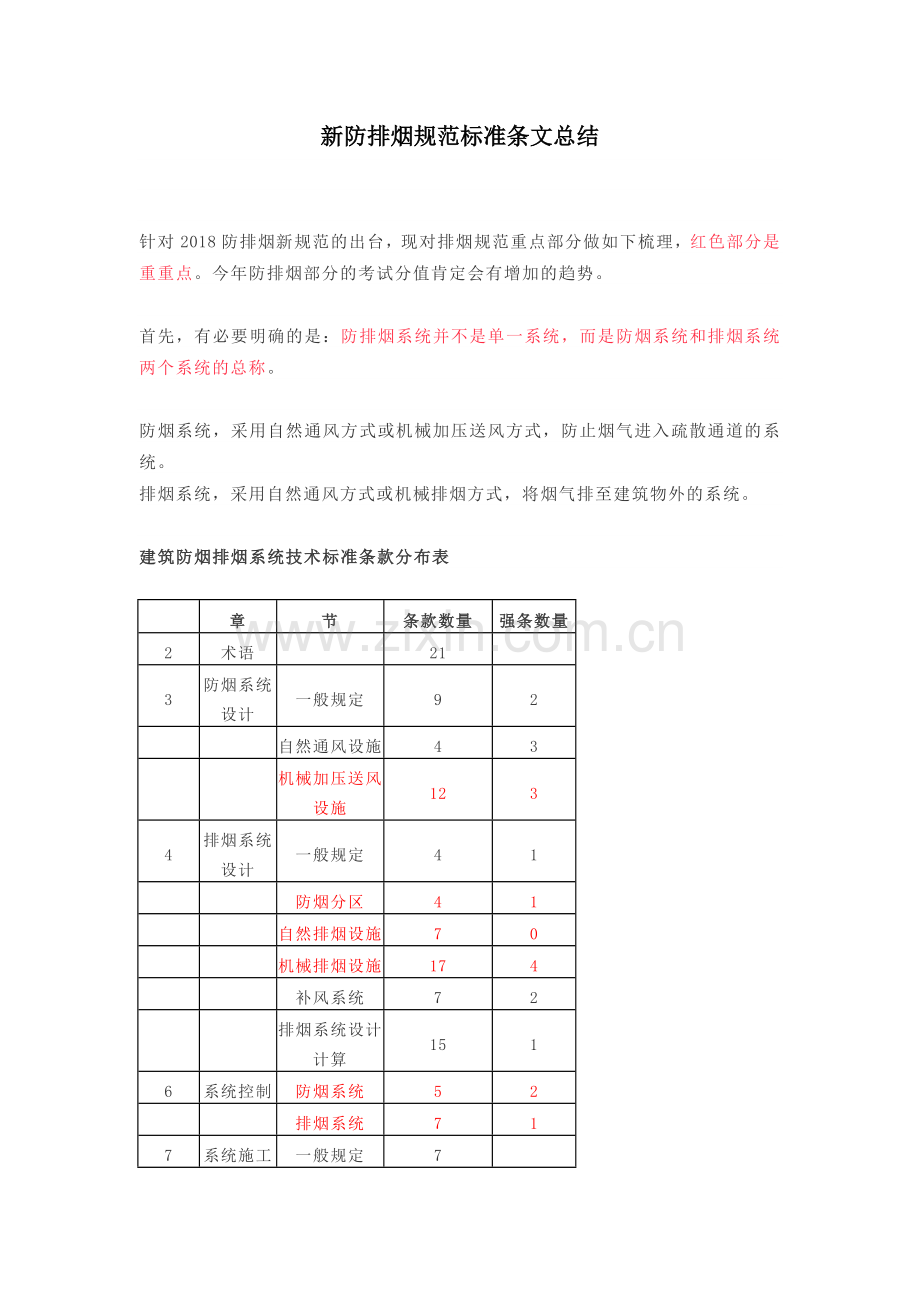

新防排烟规范标准条文总结
针对2018防排烟新规范的出台，现对排烟规范重点部分做如下梳理，红色部分是重重点。今年防排烟部分的考试分值肯定会有增加的趋势。
首先，有必要明确的是：防排烟系统并不是单一系统，而是防烟系统和排烟系统两个系统的总称。
防烟系统，采用自然通风方式或机械加压送风方式，防止烟气进入疏散通道的系统。
排烟系统，采用自然通风方式或机械排烟方式，将烟气排至建筑物外的系统。
建筑防烟排烟系统技术标准条款分布表
章
节
条款数量
强条数量
2
术语
21
3
防烟系统设计
一般规定
9
2
自然通风设施
4
3
机械加压送风设施
12
3
4
排烟系统设计
一般规定
4
1
防烟分区
4
1
自然排烟设施
7
0
机械排烟设施
17
4
补风系统
7
2
排烟系统设计计算
15
1
6
系统控制
防烟系统
5
2
排烟系统
7
1
7
系统施工
一般规定
7
进场检验
6
风管安装
5
部件安装
5
风机安装
5
8
系统调试
一般规定
5
单机调试
7
联动调试
4
9
系统验收
一般规定
4
1
工程验收
7
10
维护管理
维护管理
7
总条
174
21

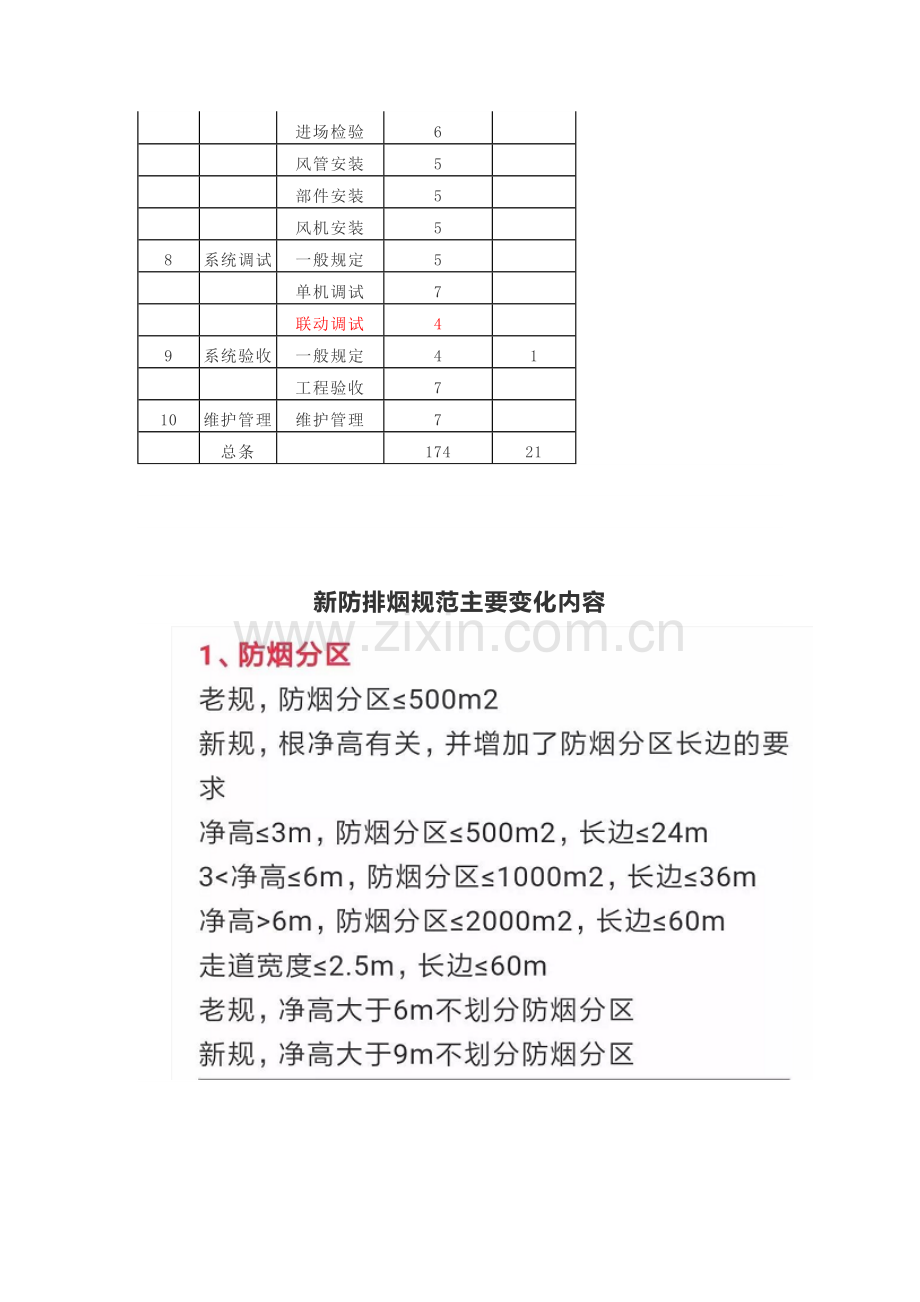

新防排烟规范主要变化内容
概念
防烟系统采用自然通风方式或机械加压送风方式，防止烟气进入疏散通道的系统。
排烟系统采用自然通风方式或机械排烟方式，将烟气排至建筑物外的系统。
图文解析防烟系统>>>>
设置部位
1、防烟楼梯间及前室（安全性较高的安全出口）、消防电梯前室（灭火救援通道）；
2、避难层（建筑内的安全区域，超过100米的公共建筑才有）。
作用：通过设置防烟措施，防止烟气进入防烟部位，确保防烟部位的人员不受烟气侵袭，为人员安全疏散和消防扑救创造条件。
>>>>
方式
1、自然通风方式
楼梯间示例
前室示例
2、机械加压送风方式
示例
机械加压送风的立面图和平面图示例
楼梯间加压送风口和竖井示例
加压送风机及风管示例
送风风机房电气控制柜示例
前室送风口和竖井示例
排烟系统
>>>> 设置部位
1、较长的疏散走道；
2、有人停留或可燃物较多、面积较大的地上房间和地下室（这两项的具体标准因建筑定性而异，具体可参见建筑防火设计规范）；
3、中庭。
由此可见，排烟系统的作用是将进入疏散走道的烟气排出室外，为人员疏散创造必要的安全条件。
>>>> 方式
1、 自然通风方式
注：此处（房间和走道）的自然通风不同于楼梯间和前室的自然通风。虽然它们的原理相同，但此处是作为排烟措施，而楼梯间和前室是作为防烟措施。
中庭示例
走道示例
2、机械排烟方式
设置部位：按规范应设置排烟措施，但又不具备自然排烟条件的房间、走道、中庭。
原理示例
水平机械排烟系统原理示例
分区示例
排烟口和手动开启装置示例
排烟口手动开启装置示例
中庭机械排烟示例
排烟风机及风管示例
排烟风机房电气控制柜示例
排烟防火阀示例
【附】防火阀与排烟防火阀的区别
设有机械排烟系统的密闭场所如地下室还应设置补风用的送风系统：
机械排烟的补风系统原理
机械排烟系统的补风
排烟系统在有困难时，可以和通风空调系统兼用，但应符合排烟系统的要求。
车库排风和排烟兼用系统
