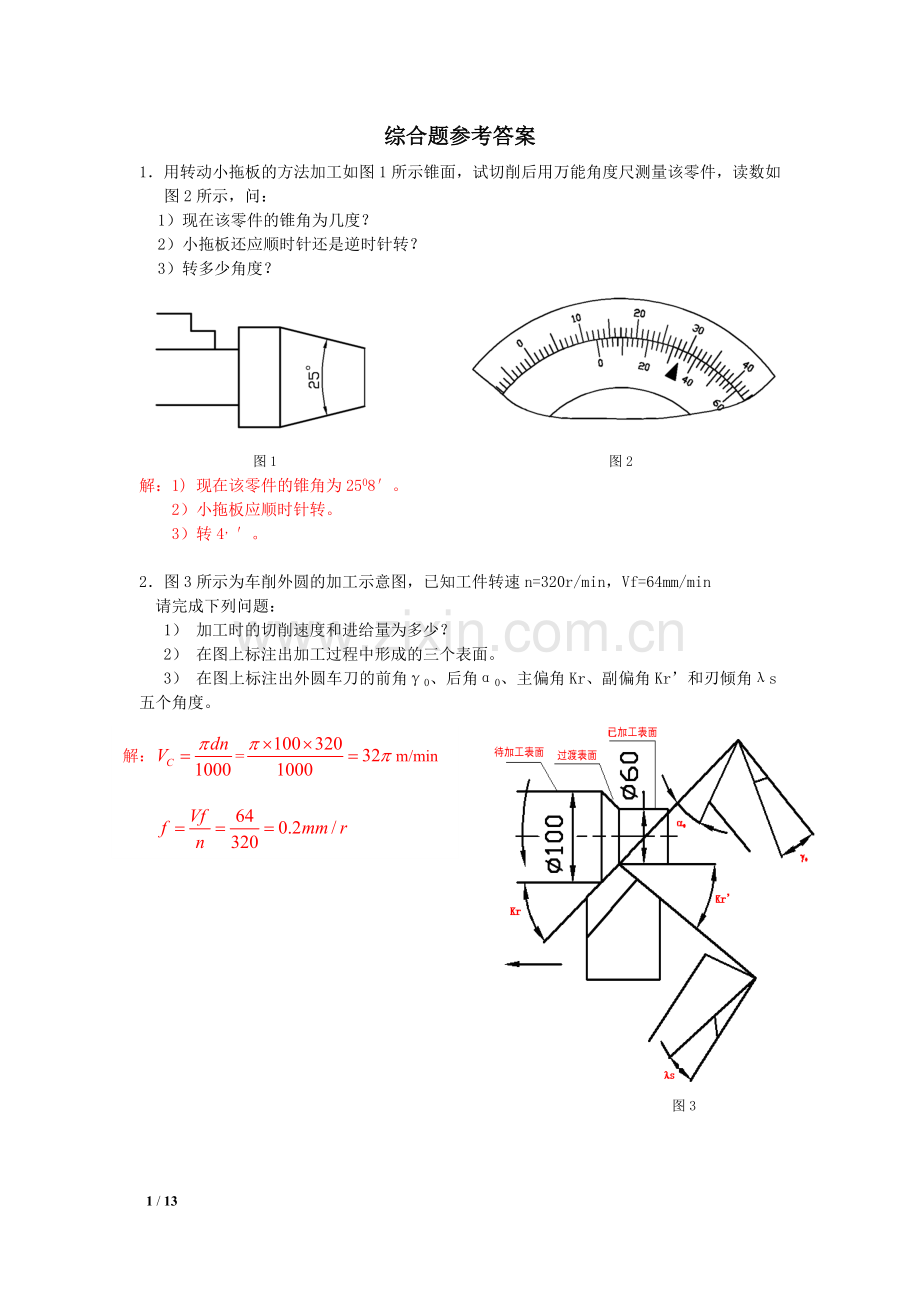

综合题参考答案
1.用转动小拖板的方法加工如图1所示锥面,试切削后用万能角度尺测量该零件,读数如图2所示,问:
1)现在该零件的锥角为几度?
2)小拖板还应顺时针还是逆时针转?
3)转多少角度?
图1 图2
解:1) 现在该零件的锥角为2508′。
2)小拖板应顺时针转。
3)转4,′。
2.图3所示为车削外圆的加工示意图,已知工件转速n=320r/min,Vf=64mm/min
请完成下列问题:
1) 加工时的切削速度和进给量为多少?
2) 在图上标注出加工过程中形成的三个表面。
图3
3) 在图上标注出外圆车刀的前角γ0、后角α0、主偏角Kr、副偏角Kr’和刃倾角λs五个角度。
解:=m/min
3. 图4是车削工件端面的示意图,图上标注的主运动是 1 ,进给运动是_10__,刀具前角是 6 ,主偏角是_8__,加工(过渡)表面是 3 。(请填写序号)
图4
4. 请在下列端面车刀示意图(图5)中分别标出三个辅助平面Pr、Po、Ps和五个角度γ 0、α 0、κr、κr’、λs 。
图5
5. 切断车刀如图6所示,请在图中指出主切削刃、副切削刃的位置, 并分别标出三个辅助平面Pr、 Po、Ps和四个主要角度γ 0 、α 0 、κr 、κr’。
图6
6. 在车床上将两根直径为Φ60 mm的毛坯粗车至直径Φ56 mm,加工长度为 300 mm,切入长度 5 mm、切出长度 5 mm,采用的机床转速均为n = 500 r/min,进给量则分别采用:
f 1 = 0.2 mm/r ,f 2 = 0.4 mm/r ,试求切削速度vc和加工各轴所需的基本工艺时间tm1、tm2;并比较两者的生产效率和加工后的表面质量。(计算结果保留一位小数)
解:① 切削速度
② 基本工艺时间
采用f=0.2生产效率较低但表面质量好(粗糙度小);采用f=0.4生产
效率虽然提高了,但加工表面质量降低了(粗糙度大)。
7. 用一个12齿、直径为100 mm的端铣刀铣削一个60 mm宽、400 mm长的平面,采用对称铣削,铣刀转速为200 r/min,进给量为0.2mm/r,两端超越行程各为3mm,试求切削速度vc和基本工艺时间tm。
解:① 切削速度
② 切削长度
基本工艺时间
8. 请为下表中所列零件选择合适的外圆磨削方法。
序号
零件
外圆磨削方法
1
光轴,直径Ф20,长100,批量10件,Ra=0.2um。
纵磨法
2
光轴,直径Ф50,长20,批量1万件, Ra=1.2um。
横磨法
3
空心轴,外径Ф50,长1800,批量1万件,Ra=1.2um。
无心外圆磨床磨外圆
4
光轴,直径Ф50,长20,批量1万件, Ra=0.8um。
深磨法
9.分析图7所示的传动系统,完成下列问题:
1)写出传动路线表达式;
2)求主轴的转速级数;
3)计算主轴的最高、最低转速。(数值保留整数))
图7
解:
2)主轴的转速级数为12级
3)=2019r/min
43r/min
10. 根据下图(图8)所示的传动图,请:
1)写出传动链结构式;
2)计算V轴的转速级数;
3)计算V轴的最高转速n max和最低转速n min。
图8
解:① 传动链结构式:
电机-I轴- -II轴- -III轴- -IV轴- -
-M合-
-V轴
-
-M开- -VI轴-
② V轴的转速级数:
③ V轴的最高转速:
V轴的最低转速:
11.根据下图(图9)所示的传动图,请:
1)写出传动链结构式;
2)计算IV轴的转速级数;
3)计算IV轴的最高转速n max和最低转速n min。
图9
解:① 传动链结构式:
电机-I轴- -II轴- -III轴- -IV轴
② IV轴的转速级数:
③ IV轴的最高转速:
IV轴的最低转速:
12. 如图10所示样板需用快走丝数控电火花线切割机加工,请用3B指令编写其加工程序。
图10
N
B
X
B
Y
B
J
G
Z
1
B
0
B
2000
B
2000
Gy
L2
2
B
0
B
10000
B
10000
Gy
L2
3
B
0
B
10000
B
20000
Gx
NR4
4
B
0
B
10000
B
10000
Gy
L2
5
B
30000
B
8100
B
30000
Gx
L3
6
B
0
B
23800
B
23800
Gy
L4
7
B
30000
B
8100
B
30000
Gx
L4
8
B
0
B
2000
B
2000
Gy
L4
DD
13. 如图11所示样板需用快走丝数控电火花线切割机加工,请用3B指令编写其加工程序。
图11
B
X
B
Y
B
J
G
Z
A→B
B
65000
B
0
B
65000
Gx
L1
B→C
B
0
B
30000
B
30000
Gy
L2
C→D
B
10000
B
0
B
10000
Gx
NR1
D→E
B
10000
B
0
B
10000
Gx
L3
E→F
B
10000
B
0
B
20000
Gy
SR4
F→G
B
10000
B
0
B
10000
Gx
L3
G→H
B
15000
B
30000
B
30000
Gy
L3
H→A
B
0
B
10000
B
10000
Gy
L4
14. 图12所示的样板需用快走丝数控电火花线切割机加工,忽略加工间隙,试用3B指令格式编制其加工程序。
N
B
X
B
Y
B
J
G
Z
1
B
0
B
10000
B
10000
Gy
L2
2
B
40000
B
0
B
40000
Gx
L1
3
B
10000
B
90000
B
90000
Gy
L1
4
B
30000
B
40000
B
60000
GX
NR1
5
B
10000
B
90000
B
90000
Gy
L4
6
0
B
10000
B
10000
Gy
L4
DD
图12
15. 电火花线切割零件的钼丝中心轨迹如图13所示B格式编制其数控线切割程序。
注:切割路径从A(20,25) → B(20,20) → C(40,0) → D(30,0) → E(20,0)
→ F(0,0) → B(20,20) → A(20,25)
图13
A B
B0B5000B005000GyL4
BC
B20000B20000B020000Gy(或Gx)L4
CD
B10000B0B010000GxL3
DE
B5000B0B010000GyNR1
EF
B10000B0B020000GySR4
FB
B20000B20000B020000Gx(或Gy)L1
BA
B0B5000B005000GyL2
16. 精加工如图14所示零件,试编制其加工程序。(用FANUC系统编写)
O0001
N10
G50 X100. Z100.;
N20
M04 S1000;
N30
T0101;
N40
G00 X0. Z2.;
N50
G01 Z0. F0.1;
N60
G03 X24. Z-12. R12.;
N70
G01 X30. Z-18.;
N80
Z-35.;
N90
X32.;
N100
G00 X100.Z100.;
N110
T0100;
N120
M05;
N130
M30;
N140
O
N10
N20
N30
N40
N50
N60
N70
N80
N90
N100
N110
N120
N130
N140
图14
17. 精加工如图(图15)所示零件,试编制其加工程序。(用FANUC系统编写)
O0001
N10
G50 X100. Z100.;
N20
M04 S1000;
N30
T0101;
N40
G00 X0. Z2.;
N50
G01 Z0. F0.1;
N60
X17.;
N70
X19. Z-1.;
N80
Z-8.;
N90
G02 X19. Z-23. R12.5;
N100
G01 X32.;
N110
Z-50.;
N120
X34.;
N130
G00 X100. Z100.;
N140
T0100;
N150
M05;
N160
M30;
图15
18.某车间需加工一如图16所示零件,毛坯材料为45钢,尺寸为Ø75×155,请完成下列问题:(计算结果均保留至小数点后二位)
1)该零件所需的材料价格是多少。
2) 编制合理的加工工艺。
3) 根据你所编制的车削工艺,请计算该零件车削外圆的基本工艺时间。(不计切入切出时间)
参照资料:
1、45钢材密度ρ=7.8g/cm3,按5000元/每吨计算。
2、车刀采用硬质刀具,切削速度为100mm/min,进给量为0.2mm/r,ap=5mm/r。
图16
解:1) m=ρV=7.8×π×37.52×155×10-6=5.34kg
5000×5.34×10-3=26.7元
2)
序号
工序内容
工装设备
1
落料Ø75×155
锯床
2
三爪卡盘夹外圆,伸出长度约100,车端面;
粗、精车外圆至尺寸,长度大于90;
倒角。
车床
3
三爪卡盘夹Ø70外圆,伸出长度约70;
车端面,保证总长150;
粗、精车外圆,保证长度60;
倒角。
车床
4
万能分度头装夹,铣30两平面至尺寸。
铣床
5
检验,上油。
3)
T外圆=1.06+2.12=3.18min
19. 在万能分度头上铣削如图17所示零件的六角和键槽,请完成下列题目:
1)写出铣削的主要加工步骤。
2)求铣六角时每铣完一面后分度头应转过多少圈再铣下一面(请根据表1的分度盘孔数选择合理的分度盘孔圈数)。
表1 分度盘孔圈的孔数
分度头形式
分度盘孔圈的孔数
带1块分度盘
正面:28,30,34,37,39,41
反面:46,47,49,51,53,54
图17
解:
1) 加工步骤:
序号
工序内容
加工设备
装夹方法
1
一、车床加工
1. 三爪卡盘装夹工件车零件左侧,车削外圆至¢60×40长;
2. 调头,三爪卡盘装夹¢60外圆,车零件右侧,车零件总长140,车削外圆至¢40,保证长度110,车螺纹外径¢20×30长;
3. 转动小拖板方法车削锥面,保证大端直径40,小端直径30,长度30;
4. 割螺纹退刀槽;
5. 车螺纹M20。
车床
三爪卡盘
2
二、铣床加工
用万能分度头的三爪卡盘装夹工件右侧¢40外圆。
1. 铣削左端六角;
2. 铣削键槽。
铣床
万能分度头安装
2)
应选择分度盘孔数为54。铣完一面后分度头手柄转过6圈36个孔距再铣下一面。
20. 小批生产图18所示小轴,请按表格要求制订其加工工艺过程。
图18
序号
工序名称
工序内容
装夹方法
加工设备
1
备料
锯料Ф28´86
台虎钳
锯床
2
车
车端面,打中心孔;
调头车另一端面至80长,打中心孔
三爪卡盘
普通车床
3
车
车Ф16外圆,适当留磨削余量;
车退刀槽、倒角等至图纸尺寸
两顶尖
普通车床
4
钻
钻Ф6圆孔(先钻5.5mm再钻成6mm)
两顶尖
台钻
5
铣
铣方头至图纸尺寸
两顶尖
卧式铣床
6
钳
去毛刺
7
热处理
方头淬火回火至HRC35
8
修中心孔
修研中心孔
普通车床
9
磨
磨Ф16外圆至图纸尺寸
两顶尖
外圆磨床
10
检验
按图纸要求检验各部分尺寸
