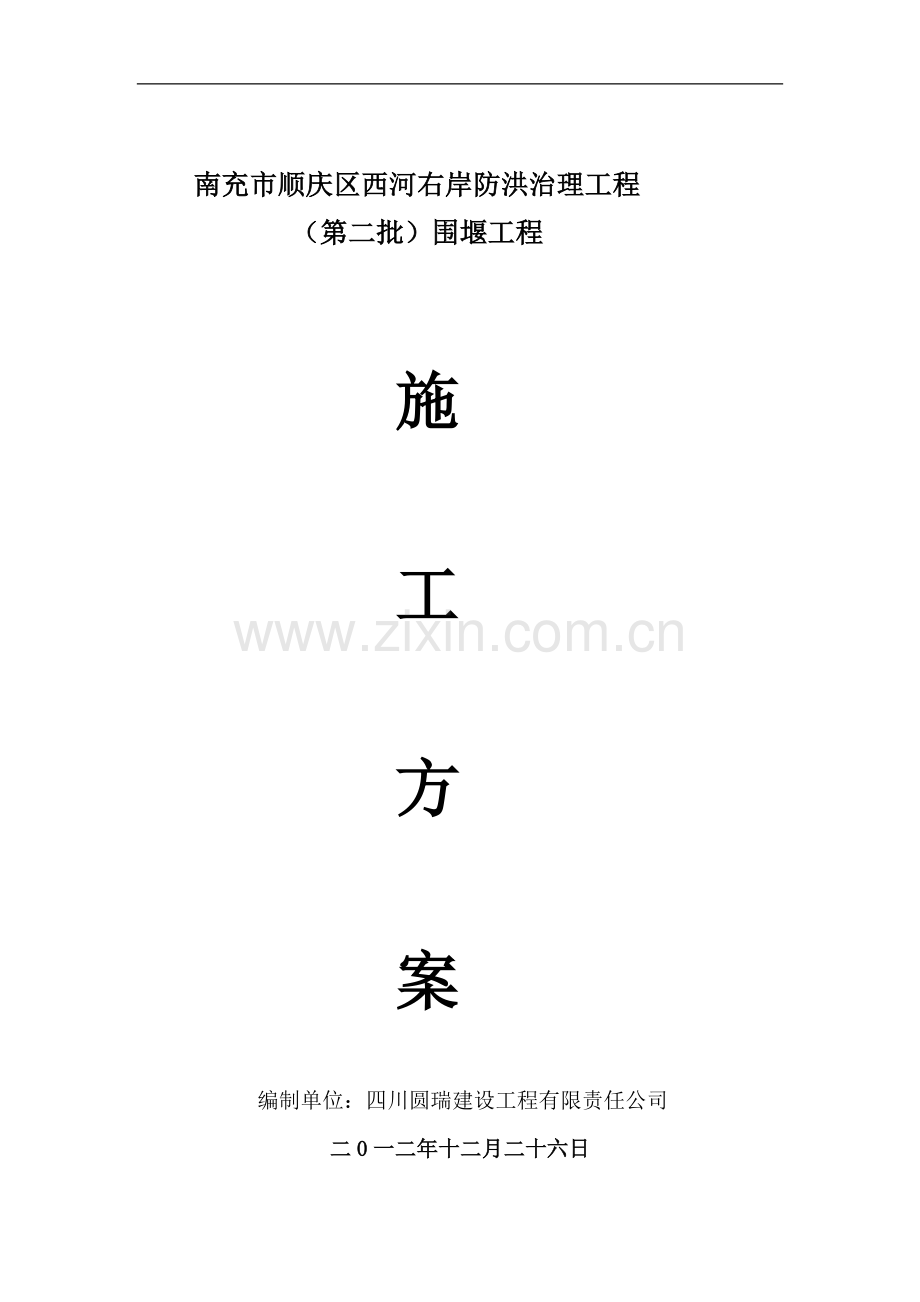

西河围堰专项方案.doc

南充市顺庆区西河右岸防洪治理工程
（第二批）围堰工程

施

工

方

案

编制单位：四川圆瑞建设工程有限责任公司
二0一二年十二月二十六日

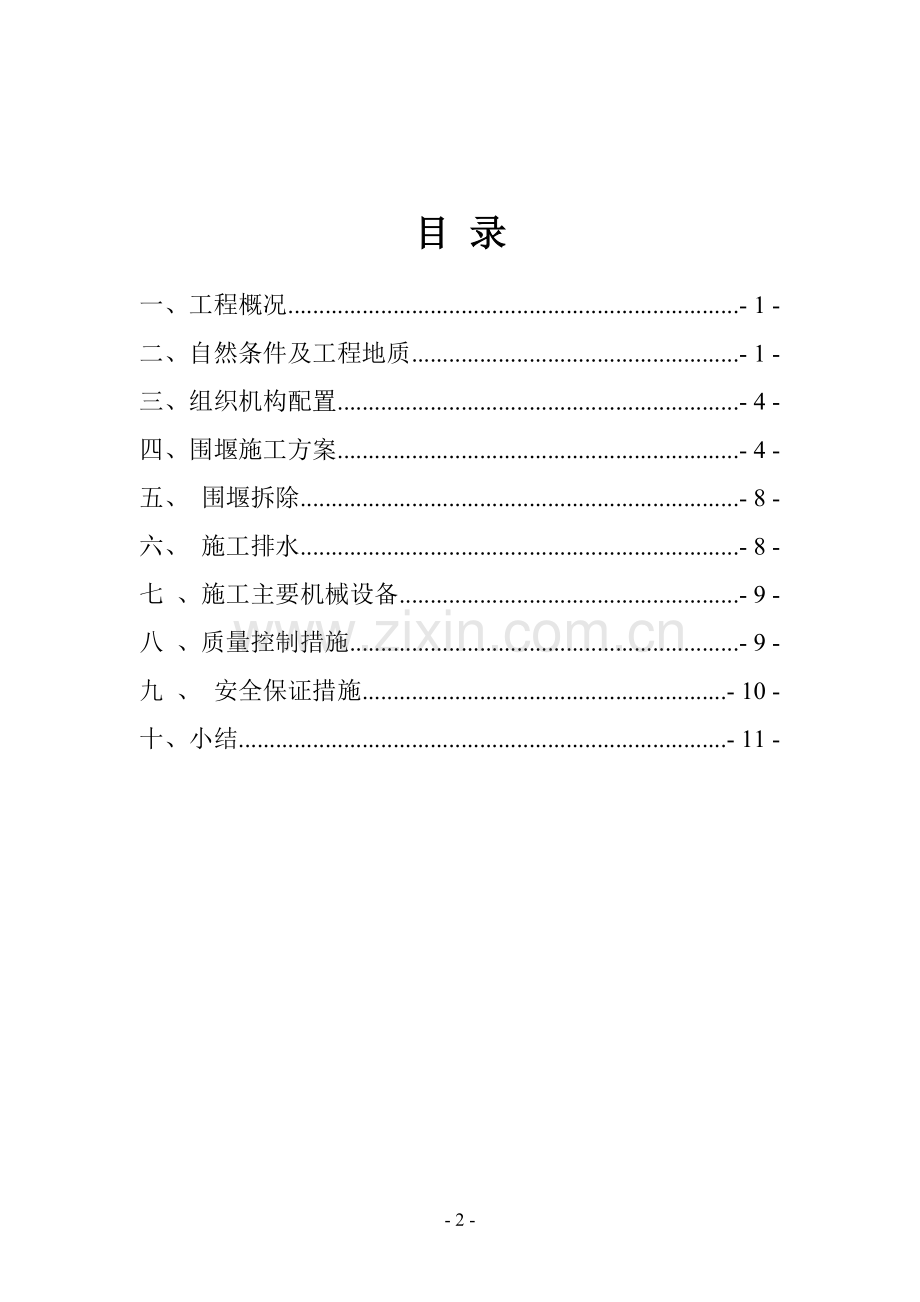

目 录

一、工程概况 - 1 -
二、自然条件及工程地质 - 1 -
三、组织机构配置 - 4 -
四、围堰施工方案 - 4 -
五、 围堰拆除 - 8 -
六、 施工排水 - 8 -
七 、施工主要机械设备 - 9 -
八 、质量控制措施 - 9 -
九 、 安全保证措施 - 10 -
十、小结 - 11 -

- 9 -

围堰工程专项施工方案
一、工程概况
1、工程简介
南充顺庆西河右岸防洪治理工程（第二批），位于西山风景区山脚。嘉陵大桥下6+000开始，沿西河上游布置，堤末在6+915.2处与老蚕校段老河堤相接全长912.5m。
2、对外交通条件
南充地区居于“西通蜀都、东通鄂楚、北引三秦、南联重庆”的特殊地理位置，是四川内陆的交通、通讯枢纽，已形成公路、铁路、航空、航运四位一体的交通网。目前已拥有南充—成都高速、南充—广安高速、南充—重庆高速；国道212和318在城区交汇；达成铁路贯穿境内；本工程对外交通采用公路运输，工程所在地对外交通十分方便。
二、自然条件及工程地质
1）、水文气象条件
工程河段比邻南充市区，根据南充市气象站1961～1990年气象资料统计：多年平均气温17.4℃，极端最高气温40.1℃，极端最低气温-2.8℃，多年平均降水量1020.8mm，年最大降水量1529.4mm（1952年），多年平均蒸发量1088.2mm，多年平均风速1.1m/s，最多风向N，实测最大风速16.0m/s，相应风向为NE，多年平均相对湿度79%，年平均日照1266.7小时。
嘉陵江流域的降雨受地理位置和季风影响，由东南向西北呈递减趋势。北部山区因气流越过盆地边缘山地后水汽减少，降雨量也相对较少，多年平均降水量在800mm以下，其中文县、武都一带年降水量仅400～500mm，为半干旱区；南部盆地丘陵区降水较多，尤其是边缘山区，因特定的地形影响，降水量较丰富，多年平均降水量为1200～1400mm；盆地内嘉陵江干流以西为800～1000mm，余地区降雨量为1000～1200mm。
流域内降雨受地理位置及季风的影响，东部地区春雨早，秋雨多，但8月份雨水较少，常有伏旱发生；西北部地区，雨季一般比东部地区晚一个月，7、8月降水集中，9、10月多阴雨天气。流域内降水量年内分配极不均匀，5～10月份雨多，强度大，约占全年降水量的80%，其中7～9月降水量约占全年总量的52%。
2）、 地质条件
根据区域内的地貌形态和水流条件，水流缓时（局部）表现为堆积。区内属构造剥蚀丘陵区。其地形多呈丘间指状。区内物理地质现象以岩石风化为主，基岩风化主要受地形、岩性、构造控制。区内挽近期构造活动微弱，未见大的断裂与褶皱构造，构造裂隙不甚发育，区域稳定性好。本区水文地质条件简单，对钢筋混凝土无侵蚀性。
3）、地质结构
耕土层（plQ4②）：灰黄色、灰褐色，稍湿～湿，结构松散，由粉质粘土、粉土和粉砂组成，夹大量植物根系，富含有机质，结构松散，孔隙较大，含水量较高，土质不均匀。分布于地表，层底高程259.80～267.86m。
粉土层（al+plQ4④）：浅黄色，灰褐色，湿～饱水，稍密状，其间夹粉质粘土与粉砂薄层（厚度为0.15～0.35m），局部近于粉质粘土或粉砂，呈透镜体产出。该层在场地广泛分布，土质不均匀，层厚1.40～7.35m，层顶埋深0.30～16.20m，层底埋深2.00～18.90m，层顶高程255.20～270.48m，层底高程253.70～267.20m。
粉土层（al+plQ4④-1）：浅黄色、灰褐色，饱水，松散，其间夹粉质粘土与粉砂薄层（厚度为0.10～0.35m），局部近于粉质粘土或粉砂，呈透镜体产出。该层在场地广泛分布，土质不均匀，层厚0.60～6.00m，层顶埋深0.30～10.0m，层底埋深1.40～12.40m，层顶高程255.90～267.20m，层底高程253.70～265.33m。
粉砂（al+plQ4⑤）：浅黄色、灰褐色，褐色，饱水，松散，夹粉土及粉质粘土透镜体，土质不均匀，该层在场地呈局部透镜体状分布，层厚0.50～3.90m，层顶埋深1.80～14.90m，层底埋深3.0～16.30m，层顶高程253.70～264.06m，层底高程253.00～262.16m。
该层结构松散，承载力低，防渗和抗冲刷能力均弱，易发生管涌～流土等渗透变形，未经处理不宜作为堤基、齿槽基础持力层。
卵砾石夹砂层（al+plQ4①）：灰、灰褐色，很湿～饱和，结构松散～稍密状， 土质均匀性较差，间夹薄层粉砂。层厚0.5～5.0m，层顶埋深3.40～10.30m，层顶高程253.00～261.90m，力学性质好，承载力较高，可以作为堤基、齿槽持力层。
砂质泥岩（J2sn⑦）：顶界埋深0.60～18.90m。紫红色，性极软，具遇水极易崩解，失水易开裂特性。基岩顶面起伏局部较大，表层0.50m为全风化，呈土状。据本区地质资料，强风化带厚2.0～3.0m。
该层力学性质好，其全强风化、中风化岩层均可作为堤基、齿槽持力层。
粉质粘土（al+plQ4③）：黄褐色，红褐、灰褐色，粉质、砂质含量较重，呈可塑状-硬塑状，含高岭土和铁锰质团斑，网纹状裂隙较发育。土质不均匀。层厚1.60～5.99m，层底埋深2.20～7.85m，层底高程263.60～267.59m。
三、组织机构配置
该工程实行项目经理负责制，施工现场设置项目副经理1人，技术负责人1人，施工员1人，质检员1人，安全员1人，测量员1人，计划统计人员1人，保管1人，材料采购1人。实行分工明确，各施其职。
四、围堰施工方案
1、围堰布置的方式
由于本工程位于青居电站库区，经观测，河水位在262.000至263.000米高程变化，正常蓄水位为262.500m。根据设计图纸和工程所在地的水文气象资料、地质结构形式，及河堤的设计结构形式和要求。该围堰工程的主要作用是挡水，严防涌水，避免堰堤坍塌是工程成败的关键。经业主、监理、设计、施工等几方在现场进行了情况分析，要求在枯水期必须完成施工任务，而进行的围堰设计标准。
为此，几方综合考虑该工程的实际情况，施工围堰堰顶高程采用青居电站正常蓄水位262.500m加安全超高确定为263.500m。里程为K6+000---K6+915.2，全长915.2米。为了不增大围堰填筑料外借砂质泥岩的造价，充分利用开挖方作为填筑料，但开挖方属粉土含水量较大，汽车无法直接运到围堰上，只能运至迎水面后用机械横向往河中推运，边推边压到围堰能满足施工要求后，才开始开挖齿槽，将开挖土方二次挖运至弃土场。为保证开挖时堰体的安全，在迎水面铺彩条布及编制袋装土堆码护坡 及防渗防冲，基坑内错两米的台阶，并用大块石堆码加固。及时降水等方法来保证施工安全。
2、 围堰断面尺寸设计
遵循几方根据水文、气象、地质、河堤设计及实际土方材料等讨论制定的可行性方案，围堰设计高程263.500M，顶宽3.0m，迎水面采用1：1.5放坡，基坑内错一米台阶，台阶至堰顶面边坡采用1:1.25，台阶至基底面采用1:1.5。围堰全长915.2M。
断面尺寸见下图：

3、 围堰施工方法
围堰施工因讨论决定方案是利用堤身开挖的土方作填料，围堰施工和土方开挖施工拟交叉、分段进行，既满足围堰填筑所需土体，又不致于使河水涨落浸入土方开挖后的基坑内。围堰施工要点如下：
1）、根据实际情况，充分利用开挖土料，自卸汽车配合机械运弃料填筑。用机械由内向外顺坡送入水中，不要直接向水中倾倒土，以免土体发生离析或将淤泥包在堰体内，造成堰体渗水。由此慢慢推进，直到堰体填筑达到设计尺寸后，用挖机修筑边坡及顶面平整度，用挖机来回碾压。以满足堰体的稳定及防渗。
2）、围堰位置应根据施工图纸和围堰设计的宽度测量放样，在填筑时跟踪测量，指导填筑宽度，填筑到一定的距离还要控制测量，保证施工过程中不超填，不欠填。保证齿墙开挖边线有施工操作范围。也应避免多于设计的土落入河道中。再次清理，浪费机械。
3）、对于边坡上挤压的淤泥淤积较厚且易于流动等，可用高压水枪适当冲散，距岸边较近可用反铲挖掘机向河道内适当挤压，或挖运出基本稳定的土体台阶，使袋装土堰体堆积稳定。
4）、 对编织袋土堆放位置的泥面线边坡较陡处可利用反铲挖掘机在其施工位置整出一道平台，即将开挖土方适当往坡脚侧堆放，以利编织袋土堰体稳定。
5）、防渗闭气处理，将围堰坡面修整平顺，按设计要求在迎水坡铺设彩条布，彩条布接缝要结实。人工装袋、堆码，编织袋装土由人工铲入袋内，包扎严密，每袋以8分满为宜，并且人工抬运于堆放地点，均匀、错缝、密实叠砌等加以防护。应禁止装入草皮、植被、树根、塑料袋等垃圾，确保土体重度，便于堆筑密实。或外购粘土在堰体外侧迎水面倾倒1米厚形成粘土铺盖以达到抗冲刷及防渗作用。
6）、 为保证围堰的质量和稳定性、有效抵抗河水的压力，堰堤应筑成向迎水面拱的弧形，拱起高度为河宽的10％，并不小于2 米。
7）、基坑开挖时要准备好临时用电、降水泵、大块石、及辅助工人。随时观察堰体的渗水及稳定情况，准备好辅助机械作应急使用。
五、 围堰拆除
1、围堰拆除界定
围堰正式拆除前，经建设单位、监理单位、设计单位一起进行下部工程完工验收，确定河床底与堰体填筑交界面，根据坡比计算出开挖的深度及宽度，以水平面为基准。然后在挖掘机臂上做好标记，当水平面与标记重合时，已达到拆除的宽度、深度要求。
2、围堰拆除方法
采用后退法分段开挖，在分段的区域先填筑施工便道，便于机械行进，一台长臂挖掘机将堰体翻挖至便道边，再用一台长臂挖掘机装车，运至弃土场。为抢工期可采用多点多台施工作业。一次性挖至界定的宽度、深度。控制开挖面平顺，有坑洼的地方填平，应按全断面进行，防止漏挖、超挖、欠挖，并且堰体挖除后应集中运至堆放点，禁止乱堆乱放。满足设计要求。
六、 施工排水
根据围堰方案，施工期间应对初期基坑内排水及基坑内经常性排水，包括降雨、堰体与基础渗水及施工过程中的养护、冲洗等废水的排除，同时配备足够的抽水设备，保证施工期间排水系统的正常运行，保证基坑开挖期的基坑能正常开挖，确保正常施工。
主要是排除施工过程的渗水、降水及施工废水，采用潜水泵进行排除，并且在开挖断面建筑物以外设置一道截水槽或截水墙，将表面径流水引向基坑外，道路路面、边坡坡脚以及各施工场地周边均应设置排水设施，水体直接排入河。
七 、施工主要机械设备
序号
机械名称
台数
备注
1
汽车
6台
完好
2
挖机
4台
完好
3
推土机
1台
完好
4
压路机
1台
完好
5
装载机
2台
完好
6
WQ80-16-7.5KW潜水泵
15台
根据水量定

八 、质量控制措施
1、制度控制
建立严格的质量管理制度，施工前由技术负责人对施工操作人员进行技术交底，使施工操作人员充分领会设计意图及有关技术要求，关键岗位的人员须持证上岗，建立质量奖惩制度，奖优罚劣，避免偷工减料，盲目施工的现象。
2、施工过程控制
1）为了保证工程质量，工程开工前将施工方案、施工工艺、施工程序和质量控制标准呈报给监理人，经批准后，按批准的文件执行。
在施工过程中，做好原始资料的记录，现场工程师跟班对施工全过程进行控制，及时对资料及时整理分析，以指导施工的顺利进行。
九 、 安全保证措施
1、 施工现场设置安全标志，沟、坑等边缘设安全护栏，场地狭小、行人和运输繁忙地段设专人维护交通。
2、施工人员进入施工区域必须戴安全帽，严禁穿高跟鞋、拖鞋等进入施工现场。
3、施工现场的临时设施应避开悬崖、陡坡等危险区域，易燃易爆仓库、发电机等采取必要的安全防护措施。
4、场内道路经常维护，保持畅通，急弯、陡坡、靠近河流和陡壁处的道路地段设置明显的警告标志。
5、做好洪水和气象灾害的防护工作。一旦发现有可能危及工程和人身财产安全的洪水和气象灾害的预兆时，应立即采取有效的防洪和防灾措施，确保工程和人员、财产安全。
6、在施工过程中，安全生产措施不落实不准动工，安全员必须挂牌上岗，实行安全生产一票否决制，并实行严格的安全奖惩制度。
7、成立安全管理领导小组，定期和不定期对安全生产实施全面检查，发现问题及时纠正。
十、小结
根据钻探及设计图纸，大部分齿墙设放在砂卵石上，但对砂卵石及粉土层不能达到防渗作用。经讨论后，先围堰及齿墙开挖根据现场情况再定。
