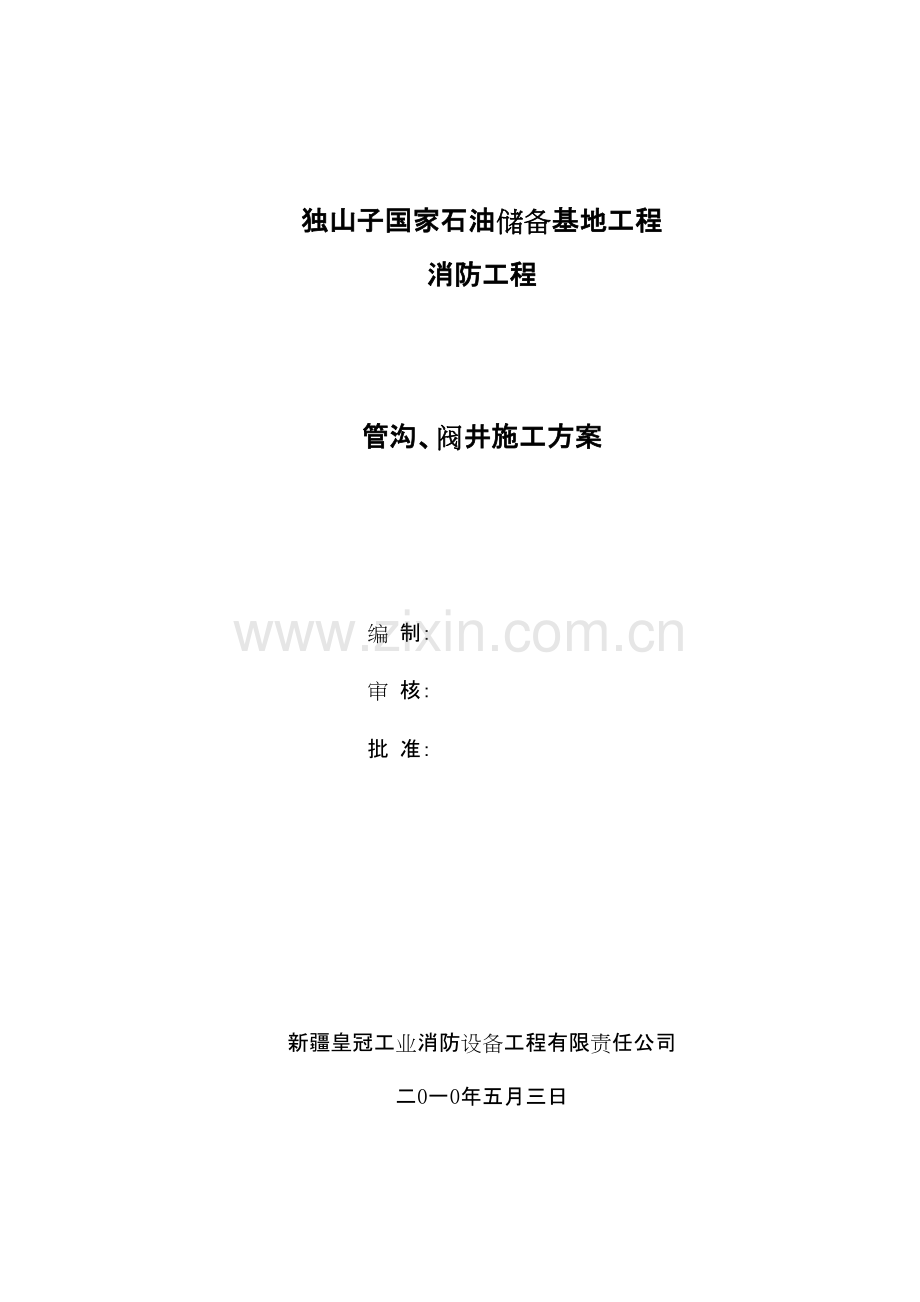

独山子国家石油独山子国家石油储备储备基地工程基地工程消防工程消防工程管沟、管沟、阀阀井施工方案井施工方案编 制：审 核：批 准：新疆皇冠工业消防设备工程有限责任公司二0一0年五月三日目 录1、工程概况2、施工准备3、定位放线4、管沟土方开挖5、管线下沟及回填6、阀井施工7、安全措施1.工程简介本工程消防施工管线分布于五组罐区防火堤外，埋地敷设，消防主水线采用无缝钢管，管道型号为457*8，泡沫系统主线采用无缝钢管，管道型号为273*6.5。消防主水线与泡沫系统主线中心线间距为2米，土方量约为4万5千方土。2.施工准备：2.1编制依据2.1.1依据设计图纸。2.1.2根据给水排水管道工程施工及验收规范GB50268-20082.2认真熟悉施工图纸，由项目技术负责人向项目技术人员、质量检查员、安全员以及各技术专业施工班组长进行图纸、施工方法、技术措施、施工工艺、操作要点和安全生产等方面的安全及技术交底。2.3开挖动土前，应办理动土手续。2.4在测量放线开挖前应掌握管道沿线的下列情况和资料：2.4.1现场地形、地貌、各种管线和其他设施的情况。2.4.2工程地质和水文地质情况。2.4.3工程用地、交通运输条件。2.5根据核对后的现场桩位及设计资料进行定位放线，并另设置可供控制和复查的标志桩。2.6对敷设管线线路应根据设计和施工要求绘制放线图，并用白灰实地洒放边线。2.7对地下已建设施根据施工图标注和现场勘察结果作明显标记桩。2.8对设计选用的不同规格的管材分区段在边界点设明显标记桩，以备布管所用。2.9施工人员已到位，施工机械已进场，并且性能良好。3.定位放线3.1熟悉图纸，明确基准中心线，绘制放线图。3.1.1以场内储罐中心线为基准中心线，按设计图纸给定的尺寸，测量放线，同时每隔100米设置中心线标志桩。3.1.2在放线图上标注标志桩的位置，做好放线记录，填写放线资料。3.1.3将标志桩用水泥砂浆进行保护，以备复查。3.2联系总包专业技术人员，明确高程基准点的位置及高程数据，绘制平面图。3.2.1以高程基准点为基准，对所要作业区域的地坪进行高程测量，确定每组罐区的高程是否闭合，A、B、C、D四个罐区的高程是否闭合，E罐区的高程是否闭合。3.2.2每个消火栓井设置高程标志桩，将标志桩用水泥砂浆进行保护，以备复查。3.2.3在平面图上标注每个高程桩的数据及位置，并做好记录。3.3及时填报相关记录，并请总包、监理、设计进行确认。3.4土方开挖前用白灰实地洒放管沟边线。4.管沟土方开挖4.1管沟开挖前应将施工范围内的土堆、草木等清理干净，并用推土机加以平整。4.2考虑管沟土方开挖工作量较大，为保证工期，采用机械开挖，现场配专人指挥，以免破坏其它已建构筑物或设施，距管沟下部20cm范围以内采用人工开挖及修槽。4.3管沟开挖所挖出的土应充分考虑布管和车辆出入和停靠工作，而堆土距管沟边缘不小于0.8m，且高度不应超过1.5m，堆土为截面梯形。4.4管沟开挖时，管沟底部每侧工作面的宽度、管沟底宽尺寸和坡度应符合设计及规范要求。4.5管道沟槽底部开挖宽度为：B=Dh+2b式中：Dh：管道结构的外缘宽度，mm；b：管道一侧的工作面宽度，mm；Dh500时取300；500Dh1000时取400。泡沫管线沟槽不放坡，消防水管线沟槽边坡坡度为1：0.67。4.6消防主水线和泡沫水线同时开挖，开挖总宽度为3.2米。开挖深度为管沟设计图纸深度的基础上，下挖200mm（详见附图）。4.7管沟开挖土方堆至管沟边缘大于或等于1.0m处作为围护，多余土运至指定堆土区。管沟无堆土的开口处采用脚手架钢管围护，维护宽度为5米，高度为1.2米。4.8管沟开挖自检合格后，应会同监理单位、总包单位进行地基验槽，验槽合格后方可下管。5.管线下沟及回填方案5.1管沟的沟底应下挖150mm，填铺细砂到管底标高后，方可进行管道敷设。5.2管道下沟应使用专用吊具，下沟设备宜采用吊车。管道下沟时，不得损坏防腐层。管道下沟应平稳，各吊点应协调一致，不得使管道产生超过弹性范围的变形。5.3管道埋深应符合设计要求，标高允许偏差应为25mm。5.4管子回填前应先复查管道安装质量（包括防腐），对焊口进行防腐，确认合格后，方可回填。5.5管沟回填土，管顶上部200mm以内应用砂子或无块石及冻土块的土，并不得用机械回填；管顶上部500mm以内不得回填直径大于100mm的块石及冻土块；500mm以上部分回填土中的块石及冻土块不得集中，上部用机械回填时，机械不得在管沟上行走。沟槽回填土时，管道两侧应对称进行并分层夯实，不得损坏管子及防腐层。5.6管道回填后使用振动压路机进行机械压实，压实过程中对地面浇水。5.7管道回填土压实度，执行给水排水管道工程施工及验收规范第4.6.3条中相应条款。5.7.1管顶上部500mm回填中粗砂或原土，但原土中最大砂粒粒径40mm,中粗砂上面回填隔壁土。5.7.2管顶上部回填压实度852%；管顶500mm以上原土回填，压实度90%5.7.3每层铺筑1000M2取样一次，每次取样做两组测试。5.7.4检查方法用环刀法检查或采用现行国家标准土工试验方法标准GB/T50123中的其他方法。6阀井施工6.1混凝土结构6.1.1混凝土井壁设预埋套管，套管口径比主管径大2号，管道外径与套管的间隙应四周均匀一致，其间隙采用柔性材料填嵌。6.1.2现浇的混凝土结构，井壁洞圈应振捣密实。6.1.3现浇的钢筋混凝土结构井室1.浇筑前，钢筋、模板应检验合格，采用设计规定配合比的商品混凝土。2振捣密实，无漏振、走摸、漏浆等现象。3浇注同时安装踏步，混凝土未达到规定抗压强度前不得踩踏。4及时进行养护，强度等级未达设计及要求不得受力。6.2砌筑结构6.2.1砌筑前砖块充分湿润，砂浆配合比符合设计要求，现场伴制拌合均匀，随用随伴。6.2.2管道穿越井壁，根据设计选用的图集，洞口采用砌块发旋，间隙四周均匀一致，其间隙采用柔性材料填嵌。6.2.3砌块垂直砌筑，铺浆应饱满，灰浆与砌块四周粘结紧密、不得漏浆，上下砌块错缝砌筑，同时安装踏步，踏步在砌筑砂浆未达到规定强度前不得踩踏。6.2.4内外井壁采用水泥砂浆抹面，抹面分层压实。6.3井室与盖板、盖板与盖板之间的拼缝应用水泥砂浆填塞严密，抹角光滑平整。6.4阀门井井底距法兰盘下缘及井壁与法兰盘外缘应留有安装作业空间，其尺寸符合设计要求。6.5支敦采用混凝土预制支敦，且应于支承的部位紧密接触。7.安全措施7.1进入施工现场的施工人员正确佩戴个人防护用品。7.2机械设备必须定期检查，确保其完好，并有安全防护措施，不得超负荷使用。7.3从业人员经安全生产教育和培训合格；技术工人应持有国家认可的职业资格证书；特种作业人员经有关业务主管部门考核合格，取得特种作业操作资格证书。7.4不违章指挥；组织工人学习安全操作规程，教育工人不违章作业，认真消除事故隐患，发生工伤事故要立即上报，保护现场，参加调查处理。7.5做好外用工、民工、临时工和项目危险作业人员的投保管理工作。7.6安全员不定期进行预防性检查，对检查中查出的事故隐患，要立即整改。并做好记录。7.7管沟开挖前办理挖掘作业许可证，充分与正确使用安全工具和安全标志，做好安全围护工作。7.8组织施工作业人员进行施工前入场三级安全教育，办理入场施工手续，切实把安全问题抓紧抓好，抓出成效。7.9加强现场的安全、环境卫生管理，坚持文明施工，对运进厂的工程材料、工机具按规定地点摆放整齐，在施工期间，坚持每天边施工边打扫清理，保持作业现场无杂物和边角料，干净卫生，施工结束做到“工完料尽场地清”基本上达到相互满意安全撤离。360推广 http:/ plii8DypLu86
