《监理实施细则“智能建筑”范本》.doc

资源描述

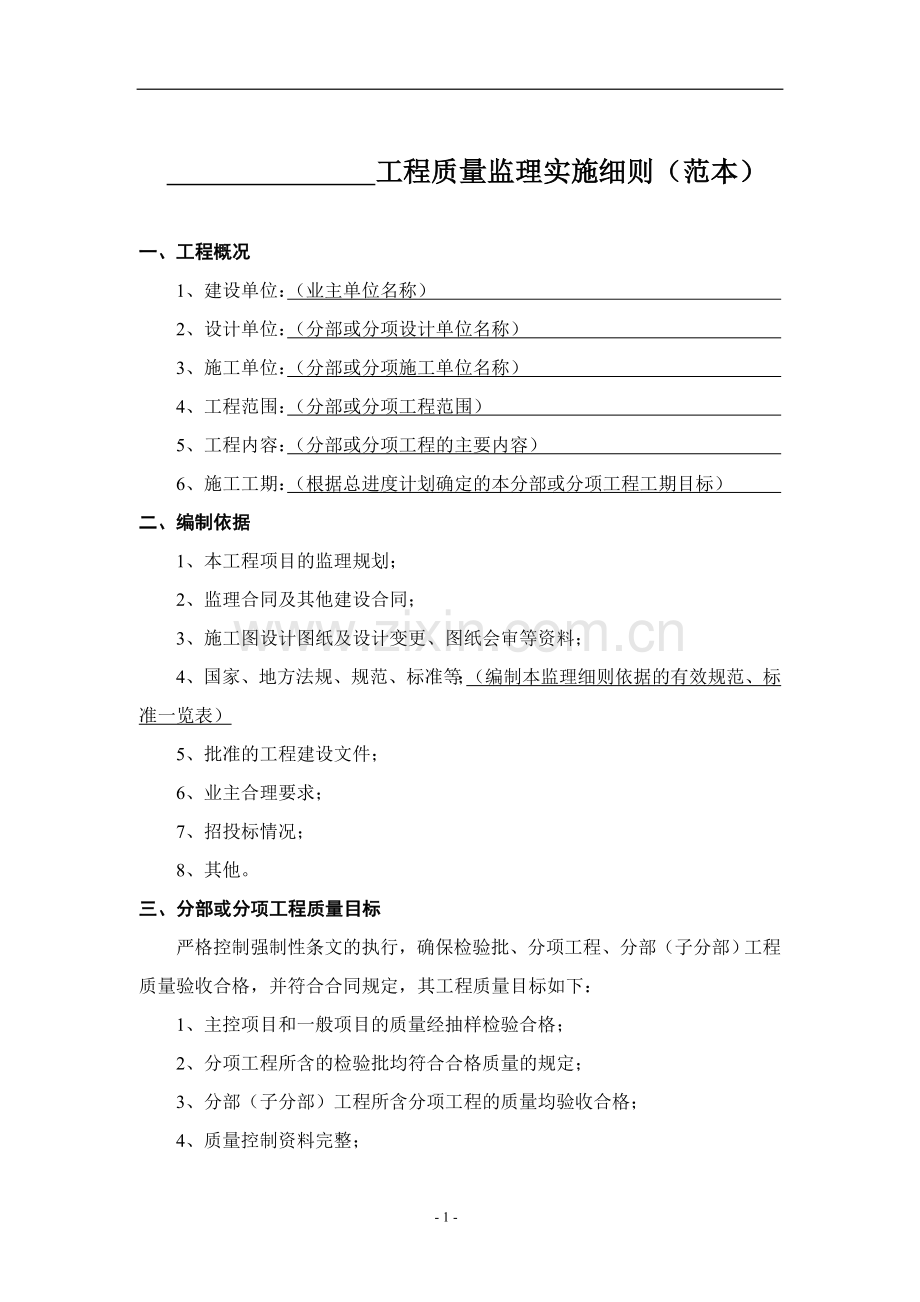

工程质量监理实施细则（范本）一、工程概况 1、建设单位：（业主单位名称） 2、设计单位：（分部或分项设计单位名称） 3、施工单位：（分部或分项施工单位名称） 4、工程范围：（分部或分项工程范围） 5、工程内容：（分部或分项工程的主要内容） 6、施工工期：（根据总进度计划确定的本分部或分项工程工期目标）二、编制依据 1、本工程项目的监理规划； 2、监理合同及其他建设合同； 3、施工图设计图纸及设计变更、图纸会审等资料； 4、国家、地方法规、规范、标准等；（编制本监理细则依据的有效规范、标准一览表） 5、批准的工程建设文件； 6、业主合理要求； 7、招投标情况； 8、其他。三、分部或分项工程质量目标严格控制强制性条文的执行，确保检验批、分项工程、分部（子分部）工程质量验收合格，并符合合同规定，其工程质量目标如下： 1、主控项目和一般项目的质量经抽样检验合格； 2、分项工程所含的检验批均符合合格质量的规定； 3、分部（子分部）工程所含分项工程的质量均验收合格； 4、质量控制资料完整； 5、分部工程有关安全及功能的检验和抽样检测结果符合有关规定； 6、观感质量验收符合要求； 7、确保工程质量验收符合合同规定。四、工程特点及监理工作重点 1、工程特点、难点：（描述本子分部或分项工程的专业技术特点，着重本分部分项工程采用的新材料、新设备、新工艺、新技术及本工程难点等。） 2、监理工作重点：（根据工程特点和监理规划简述质量监理工作重点。）五、监理工作流程事前控制智能建筑分部工程环境算机集成系统综合布线安全防范火灾报警与联动电源与接地计算机集成系统土建设施施工专业施工队伍资质审要查土建预埋验收开工报告审批土建交接检验图纸会审、技术交底开工报告审批各子分部工程施工事中控制智能建筑电源、防雷与接地智能建筑电源、防雷与接地缆线敷设和终接，机柜、机架、配线柜安装，信息插座和光缆芯线终端安装火灾探测与报警，消防联动电视监控，入侵报警，巡更，门禁，停车库管理系统工序交接检查隐蔽工程验收 NO YES 事后控制合格联动试车分部、分项工程质量评定竣工质量检验竣工验收质保阶段六、智能建筑分部工程质量控制点（1）电源与接地工程质量控制点表一（2）火灾报警与消防联动工程质量控制点表二（3）安全防范系统工程质量控制点表三（4）综合布线系统工程质量控制点表四表一电源与接地工程质量控制点序号质量控制部位质量控制工序具体控制内容技术质量要求 1 不间断电源装置安装 1、场地条件 1、5KVA以上UPS需配置专用场地、活动地板、电池间通风良好、防阳光直射、 2、与设备相连多股导线的截面 2、输入输出导线：4～6A/mm2 电池导线：2A/mm2 3、切换的可靠性 3、切换时间和切换电压应符合设计规定 2 防雷接地装置安装 1、接地线、引下线截面大小，搭接长度 1、接地线：UPS＜20KVA时：16mm2，UPS≥20KVA时：35～75mm2 2、接地体规格详：相关国家规范和安装图集 3、保护线、等电位连接导线的最小截面表二火灾报警与消防联动工程质量控制点序号质量控制部位质量控制工序具体控制内容技术质量要求 1 设计图纸审图按审批合格的图纸施工土建图符合规范和要求，电气图配套，给排水图吻合，通风图适配 2 消防设备配电线路管线敷设 1、暗敷砼保护层厚度 1、在非燃烧体结构内部≮30mm 2、明敷金属管线的防火措施 2、刷防火涂料 2 探测器安装内部接线紧密，固定牢固美观，纵横成排对称，位置高度适合探测器至墙壁、梁边水平距离＞0.5m；探测器周围0.5m内不应有遮挡物；至空调送风口1.5m，至顶棚送风口0.5m 3 探测器调试逐个通电检查，现场测试。均编好地址，上电后5s报警。 3 报警系统调试功能必须完备功能：自检、消音、复位、故障报警、火灾优先、报警记忆等。 4 联动系统设备调试表三安全防范系统工程质量控制点序号质量控制部位质量控制工序具体控制内容技术质量要求 1 管线、线缆隐蔽验收需符合图纸与规范要求电源与信号线分槽（分管）敷设 2 管线、线缆调试 1、线缆回路绝缘测试 2、接地电阻值 1、有绝缘测试记录 2、联合接地≤1Ω 3 摄像机安装 1、位置高度适合 2、固定牢固 1、满足监视目标视场范围， 2、防损伤、防破坏 4 云台、解码器安装固定质量便于维护、拆装 5 监视器安装周围环境适合通风散热良好、避光、防电磁干扰、便于维护。 6 CCTV系统调试复核设备新型号、规格、技术参数与性能与设计相符。 7 CCTV系统调试关键部件的功能检查与调整 1、控制和功能部件的技术状态应合理、正常、符合产品技术标准； 2、控制画面的范围及其清晰度、灰度等级达到技术指标、无逆光； 3、回放质两量良好，与计算机集成系统正常联网。表四综合布线系统工程质量控制点序号质量控制部位质量控制工序具体控制内容技术质量要求 1 管路和槽道暗敷在易受电磁干扰影响的场所，特别重视其敷设方法必须采用钢管，并设置良好接地装置。 2 引入管路埋设向室外人孔或手孔方向倾斜坡度一般为0.3﹪～0.4﹪,最小≮0.25﹪。 3 电缆竖井线缆敷设合用竖井的安全间距与电力线缆≮1.5m,或采取隔离措施。 4 交接间（上升房）设置具备照明和检修电源，接构满足防火要求～220V，吊顶和房间采用防火材质，孔洞封堵。 5 地下电缆敷设对非填充型电缆，敷前再进行一次充气试验，核对电缆端别确保电缆密封性能，电缆芯线色谱应对应 6 管道电缆敷设牵引力均匀牵引力≯80﹪的匀许拉力 7 水平布线子系统敷设牵引力适宜线芯0.4mm和0.5mm时，分别小于70N和110N。 8 光缆敷设接续人员上岗证，张力、扭转力和侧压力，预留长度，埋设深度，金属外护套对地绝缘值必需具备符合有关要求 9 光缆连接、终端、接续室内缆线中间不应有接头，必需通过配线接续设备或连接硬件上进行终端和连接。必须按照规定的连接区域，色标顺序进行，与电缆两端标志表示的色标和数字等含义相协调一致。严防发生颠倒或错接等现象。符合有关要求 10 机柜、机架、配线架、安装电缆与连接硬件插接部分卡接良好 11 信息插座、光缆芯线终端安装电缆线对敷设扭绞顺畅七、智能建筑分部工程质量过程控制要点 1、事前控制（1）审查承包方：承包商必须提供其相应施工资质证明文件，操作人员必须持有相应有效上岗证书。有完善的施工组织设计、施工工艺要求、施工质量标准、测试及调试方案及大型设备运输吊装方案等。（2）熟悉、掌握文件：施工图纸必须齐全，熟悉、掌握相应的规范、标书、合同、施工概预算及上级有关文件（如当地质监站、供电、电信、消防等部门的要求等）。（3）施工图纸会审：施工图必须经过会审才能施工，会审中应解决错、碰、漏等的不合理部分，并做好记录。（4）各专业间初步协调：通过总包组织各专业对管道密集处，如管道井、楼宇公用部位等进行管道预排，并画出纵向、标高等坐标图，以便施工中严格控制。 2、事中控制（1）施工前的环境检查在安装工程开始以前，应对交接间、设备间的建筑和环境条件进行检查，具备下列条件方可开工： 1）交接间、设备间、工作区土建工程已全部竣工。房屋地面平整、光洁，门的高度和宽度应不妨碍设备的器材的搬运，门锁和钥匙齐全。 2）房屋预留地槽、暗管、孔洞的位置、数量、尺寸均应符合设计要求。 3）对设备间铺设活动地板应专门检查。 4）交接间、设备间应提供可靠的施工电源和装置。 5）交接间、设备间的面积，环境温、湿度均应符合设计要求和相关规定。（2）施工前的器材检验 1）施工前，施工单位应对工程所用缆线、器材的规格、程式、数量、质量进行检查，无出厂检验证明材料者或与设计不符的不得在工程中使用。 2）管材采用钢管、硬聚氯乙烯管、玻璃钢管时，其管身应光滑无伤痕，管孔无变形，孔径、壁厚应符合设计要求。 3）铁件的表面处理和镀层应均匀完整、表面光洁，无脱落、气泡等缺陷。（3）缆线的检验要求 1）工程使用的对绞电缆和光缆规格、程式、形式应符合设计的规定和合同要求。 2）电缆所附标志、标签内容应齐全、清晰。 3）电缆外护套须完整无损，电缆应附有出厂质检合格证，还应附有本批量电缆的电气性能检验报告。 4）电缆的电气性能应从本批量的任意三盘中截出100m长度进行抽样测试。 5）剥开缆线头，有A、B端要求的要识别端别，在缆线外端应标出类别和序号。 6）光缆开盘后应先检查管缆外表有无损伤，光缆端头封装是否良好。 7）综合布线系统工程采用62.5/125μm或50/125μm多模渐变折射率光纤光缆和单模光纤光缆时，现场检验应测试光纤衰减常数和光纤长度。 8）进行光纤调度软线（光跳线）检验。 9）进行接插件检验。（4）配线设备的使用 1）电缆交接设备的型号、规格应符合设计要求。 2）光、电缆交接设备的编排及标志名称与设计相符。各类标志的名称应统一，标志位置正确、清晰。（5）对绞电缆的使用 1）电气性能、机械特性、光缆传输性能及接插件，其具体技术指标和要求，应符合设计规范。 2）按施工材料清单进行清点、分类并查核质保书、合格证、须复试的必须有核验单。 3）经监理签认同意方可使用。（6）线路敷设 1）电缆（线）敷设前，应做外观及导通检查，并用直流500V兆欧表测量绝缘电阻，其电阻值不应小于5MΩ；当有特殊规定时应符合其规定。 2）线路应按最短途径集中敷设，横平竖直、整齐美观、不宜交叉。 3）线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰的区域。必要时应采取保护或屏蔽措施。 4）当线路周围环境温度超过65℃时，应采取隔热措施；处在有可能引起火灾的火源场所时，应加防火措施。 5）线路不应有中间接头，当无法避免时，应在分线箱或接线盒内接线，接头宜采用压接；当采用焊接时应用无腐蚀性的焊药。补偿导线宜采用压接。同轴电缆及高频电缆应采用专用接头。 6）线路敷设完毕，应进行校线及编号。（7）吊支架安装水平安装的线槽及保护管用的金属支架间距宜为2m，在拐弯处，终端处及其它需要的位置可适当减小间距；垂直安装时可适当增大间距。（8）线槽安装 1）线槽安装在工艺管架上时，宜在工艺管道的侧面或上方 2）线槽拐直角弯时，其最小的弯曲半径不应小于槽内最粗电缆外径的10倍。（9）电线保护管预置 1）电线宜穿保护管敷设。保护管不应有变形及裂缝，其内部应清洁、无毛刺，管口应光滑、无锐边。 2）保护管的弯成角度不应小于90°。 3）保护管的弯曲半径：当穿无铠装的电缆且明敷设时，不应小于保护管外径的6倍；当穿铠装电缆以及预埋地下与混凝土内时，不应小于保护管外径的10倍。 4）单根保护管的直角弯不宜超过两个。 5）当保护管的直线长度超过30m或弯曲角度的总和超过270°时，应在其中间加装过路盒。 6）金属保护管的连接，明敷时宜采用螺纹连接，管端螺纹长度不应小于管接头的1/2；埋设时宜采用套管焊接；镀锌管和薄壁管应采用螺纹连接；保护管连接后应保证整个系统的电气连续性。（10）电缆敷设 1）信号电缆（线）与电力电缆（线）交叉敷设时，宜成直角；当平行敷设时，其相互间的距离应符合设计规定。 2）在同一线槽内的不同信号、不同电压等级的缆，应分类布置；对于交流电源线路和连锁线路，应用隔板与屏蔽的信号线路隔开敷设。 3）数条线槽垂直分层安装时，电缆应按下列规定顺序从上至下排列：仪表信号线路—连锁线路—交流和直流供电线路 4）明敷设的信号线路与具有强磁场和强电场的电气设备之间的净距离，宜大于1.5m；当采用屏蔽电缆或穿金属保护管以及在线槽内敷设时，宜大于0.8m。（11）弱电系统的接地 1）一般规定：弱点系统的接地，按用途分有保护性接地和功能性接两种。保护性接地分为：防电击接地、防雷接地、防静电接地和防电蚀接地；功能性接地分为：工作接地、逻辑接地、屏蔽接地和信号接地。不同的接地有不同的要求，应按设计决定的接地施工。当强弱电都采用PVC管时，为避免干扰，弱电配管应尽量避免与强电配管平行敷设，若必须平行敷设，相隔距离宜大于0.5m。当强弱电用线槽敷设时，强弱电线槽宜分开；当需要敷设在同一线槽内时，强弱电置之间应用金属隔板隔开。 2）电信设备的接地：电信设备的工作接地，一般要求单独设置，亦可与建筑物内变压器的工作接地、共用一个接地装置。但必须通过绝缘的专用接地线与接地装置相连。电信设备采用共同接地装置时，其接地电阻应不大于1Ω，宜用两根截面不小于25㎜2的铜芯绝缘线穿管敷设到共同接地极上。当采用基础钢筋作为共同接地极时，连接处应有铜铁过渡接头。 3）电子设备的接地：电子设备的信号接地、逻辑接地、功率接地、屏蔽接地和保护接地等，一般合用一个接地极，其接地电阻不大于4Ω；当电子设备的接地与工频交流接地、防雷接地合用一个接地极时，其接地电阻不大于1Ω。屏蔽接地如单独设置，其接地电阻一般30Ω。对抗干扰能力差的电子设备，其接地应和防雷接地分开，两者相互距离宜在20m以上，对抗干扰能力较强的电子设备，两者距离可酌情减少，但不宜小于5m。电子设备接地和防雷接地采用共同接地装置时，为了避免雷击时遭受反击和保证设备安全，应采用埋地铠装电缆供电。电缆屏蔽层必须接地，为避免产生干扰电流，对信号电缆和1MHz以上电缆，为保证屏蔽层为低电位，应采取多点接地。 4）数据处理设备的接地数据处理设备的接地电阻一般为4Ω，当与交流工频接地和防雷接地合用时，接地电阻为1Ω。 5）电声、电视系统的接地电声、电视系统的接地电阻一般为4Ω，工业电视系统如设备容量≤0.5kVA时，接地电阻可不大于10Ω。为避免由于接地电位差造成交流杂散波的干扰，闭路电视和工业电视必须采用一点接地。演播室宜采用防静电接地，所处环境电磁场干扰严重时，演播室、控制室、及编辑室宜采取屏蔽接地。防静电接地，屏蔽接地可接到系统的接地装置上。 6）接地极和接地线的安装强弱电采用联合接地极时，接地电阻必须小于1Ω。采用联合接地极时，弱电接地引出线和强电接地引出线不能从同一点引出，两者要相距3m以上。对抗干扰要求高的弱电设备，例如电脑、消防控制室的接地干线应用截面不小于25mm2绝缘铜导线两根或固定在绝缘子上的接地排，避免和强电接地线连通。（12）设备安装 1）机架安装要求机架安装完毕后，水平、垂直度应符合厂家规定。如无厂家规定时，垂直偏差度不应大于3㎜。安装机架面板，架前应留有1.5m空间，机架背面离墙距离应大于0.8m，以便于安装和施工。壁挂式机框底距地面宜为300～800㎜。 2）配线设备机架安装要求交接箱和暗线箱宜暗设在墙体内。预留墙洞安装，箱底高出地面宜为500～1000㎜。 3）各类接线模块安装要求模块设备应完整，安装就位，标志齐全。 4）信息插座安装要求信息插座应有标签，以颜色、图形、文字表示所接终端设备类型。安装位置应符合设计要求。 5）电缆桥架及槽道安装要求桥架及槽道的安装位置应符合施工图规定，左右偏差不应超过50㎜。桥架及槽道水平度每米偏差不应超过2㎜。 3、事后控制（1）督促施工单位及时提交设备调试运行方案。实施时应请监理工程师参加，按设备分类、分项，按规范进行逐项性能测试，系统调试，按要求填表定出等级。（2）对未完工程及尚存在质量问题的逐一进行检查并列出明细表，督促施工单位完成及整改。（3）督促施工单位履行保修阶段的职责。八、工程质量检验和验收 1、工程质量检验 (1)综合布线系统表一 (2)安全防范系统表二表一综合布线系统主要布线部件的检验（一）对称电缆序号检验项目检验标准和方法 1 导体直径 GB/T4909.2 测量 2 绝缘外径、电缆外径 GB/T2951.4 测量 3 安装时最小弯曲半径 GB/T5023.2 试验 4 可承受的张力 GB/T7425 试验 5 燃烧等级、特性阻抗、衰减、近端半音衰减 YD/T838.1 见相关“总规范” 6 色谱 GB/T6995 识别标志 7 直流电阻、电阻不平衡、线对地电容不平衡、介电强度 YD/T837 试验 8 纵向变换损耗 ITU-T09 专用测量装置 9 特性阻抗（只限屏蔽电缆） IEC1196-IA5.2 试验光缆 1 光纤几何尺寸 GB/T8402 测量 2 光纤衰减、模式带宽、截止波长、零边散波长、斜率 GB/T8402 测量 3 光缆机械特性 GB/T7425 试验 4 光缆环境要求 GB/T8405 试验表一综合布线系统主要布线部件的检验（二）对称电缆用连接硬件检验项目检验标准和方法电气传输性能 1 衰减、近端半音衰减、内波损耗、接触电阻 YD/T926.3 试验 2 最大直流电阻 GB11327.1 测量 3 绝缘电阻、耐压试验 GB5095-1985 测量 4 电冲击试验 ITU-T 建议试验 5 簧片与簧片插头与插座 ITU-TK20-1996 试验对称电缆用连接硬件检验项目检验标准和方法机械物理性能 1 接口尺寸 IEC60603-7：11990 IEC60807-8：1992 试验 2 导体直径 GB/T4903.2-1985 测量 3 绝缘外径、电缆外径 GB/T2951.4-1994 测量 4 燃烧性能 GB/T5169.7-1985 试验 5 外观检查 GB/T5095-2-1985 YD/T926.3-1998 检测 6 定位方式 GB/T5095-7-1985 7 耐久试验、插合次数、端接次数、锁定寿命 GB/T5095-5-1985 YD/T926.3-1998 试验与测量 8 插入力和拔出力、连接装置的连接效果 GB/T5095-7-1985 GB/T5095-8-1985 试验与测量 9 载流容量 GB/T5095-3-1985 试验与测量环境性能 1 温度急变、气候顺序、交变湿温、低温、干热、恒定湿温 GB/T5095-6-1985 2 电负载和温度 GB/T5095-5-1985 试验与测量 3 热冲击 GB/T2423-22-1987 试验 4 温度、湿度组合循环 GB/T2423-34-1986 试验 5 振动 GB/T2423-10-1995 试验 6 应力松弛 GB/T2423-22-1987 试验 7 腐蚀 IEC60068-2-60-TTD-1990 试验表一综合布线系统主要布线部件的检验（三）光缆用连接硬件检验项目检验标准和方法光学特性 1 接头衰减 IEC61073-1 试验 2 其它连接硬件衰减 IEC60874-1的27.1 试验 3 回波损耗 IEC60874-1的27.4 试验机械物理性能 1 通讯引出端器其它连接硬件物理尺寸 IEC60874-14 试验 2 标称包层直径 IEC60793-1-2 测量 3 标称缓冲层直径、光缆外径 GB/T2951-4 测量 4 耐久性试验 IEC60874-7的4.5.32 试验表二（一）电视监控系统的功能检测序号项目检测内容抽查百分数% 检查记录 1 2 3 4 N 1 摄像机通电试验 10 图像质量光圈调节功能调焦功能变倍功能云台转动防护罩功能防拆、防破坏功能 2 监视器通电试验 100 显示清晰度 3 控制器通电试验 100 控制功能动作实时性 4 图像质量检测图像的清晰度 100 电源干扰单频干扰、脉冲干扰 9 系统功能检测现场设备的接入完好率监控范围图像切换功能字符及时间标识系统联动响应记录功能记录速度检索、回放功能死机情况接口功能联网功能表二（二）入侵报警系统控制功能及通信功能检测检测项目功能抽查项目分析% 技术要求检查记录 1 2 3 4 5 N 前端设备各类探测器通电试验 10 探测器灵敏度调整防拆、防破坏功能环境对探测器工作有无干扰的情况报警管理控制器通电试验 10 控制功能动作实时性报警管理设防、撤防防拆报警功能系统自检、巡检功能报警信息查询手/自动触发报警功能报警打印报警储存信息处理声、光报警显示报警区域号显示电子地图显示报警响应时间〈4s 报警接通率 >98% 声音复核、对讲功能统计功能、报表打印表二（三）巡更管理系统功能检测检测项目功能抽查项目分析% 检查记录 1 2 3 4 5 N 前端设备设置位置 10 安装质量及外观防拆报警功能环境对探测器工作有无干扰的情况接入率或完好率管理功能设防、撤防巡更路线及时间的设置与修改巡更记录显示、储存、查询报警显示电子地图功能统计功能、报表打印注：1、第类控制器总数在10台以下时至少检测3台,或100%检测. 2、*对在线式巡更系统表二（四）出入口控制（门禁）系统功能检测注：前端设备总数在10台以下时至少检测3台、或100%检测。检测项目功能抽查项目分析% 检查记录前端设备读卡器通电试验 10 读卡器灵敏度防拆、防破坏功能读卡功能环境对读卡器工作有无干扰的情况控制器通电试验防拆、防破坏功能控制功能动作实时性后备电源电源品质 10 电源自动扶梯切换情况断电情况下电池工作状况电锁通电试验 10 开关性能、灵活性管理功能现场设备接入的完好率非法入侵时的报警功能读卡器信息存储功能电子地图功能紧急状态下的开/关功能联动功能序号检测项目检测内容检查记录入口出口前端设备读卡器通电试验读卡器灵敏度防拆、防破坏功能读卡功能发卡功能* 环境对读卡器工作有无干扰的情况控制器通电试验防拆、防破坏功能控制功能动作实时性车辆探测器探测器功能抗干扰的性能满位显示器显示功能正确性自动栅栏（栏杆）通电试验栏杆升降功能防砸车测试摄像机** 通电试验防拆、防破坏功能云台动作、镜头情况及视野范围图像质量管理中心系统功能对无效卡的识别功能临时卡记录的正确性计费、显示、收费功能统计、信息储存功能软件功能图像资料调用准确性** 监视器** 通电试验显示清晰度表二（五）停车场（库）管理功能检测 1、工程质量验收（1）综合布线系统工程验收（表一）及竣工文件（2）消防报警、联动系统工程验收（表二）及竣工文件（3）安全防范系统工程验收（表三）及竣工文件序号工程阶段验收项目验收目的要求验收内容和要求验收方式备注 1 建筑物间电缆、光缆的敷设安装 1、管道缆线的安装敷设管道缆线安装敷设符合标准要求（1）占用管道管孔位置合理，不影响其他管孔的使用隐蔽工程签证 ` （2）管道缆线规格和质量符合设计规定（3）管道缆线的走向和在入孔（手孔）中的布置合理有序（4）管道缆线的防护措施切实有效，施工质量有一定保证 2、直埋电缆的安装敷设直埋电缆光缆等缆线的安装敷设符合标准（1）直埋缆线规格和质量均符合设计规定（2）敷设位置和深度均符合设计规定（3）缆线的保护措施切实有效，正确设置（4）回土夯实无塌陷可能不致发生后患保证工程质量 3、隧道管沟缆线的安装敷设隧道管沟缆的安装敷设合标准（1）隧道管沟所用缆线规格和质量均符合设计规定隐蔽工程签证（2）缆线守敷设的路由和位置正确符合标准（3）隧道管沟的规格和质量符合工艺要求 4、其他要求满足有关标准或设计规定（1）通信线路与其他设施的间距符合标准或设计规定隐蔽工程签证（2）引入房屋部分的缆线安装敷设符合施工标准规定表一综合布线工程验收续表序号工程阶段验收项目验收目的要求验收内容和要求验收方式备注 2 系统测试 1、工程电气性能测试要求综合布线系统的整体性能符合标准规定（1）连接图正确无误，符合标准要求竣工检验是工程验收的重要内容之一（2）布线长度满足布线链路性能要求（3）衰减等传输出性能的测试结果符合标准要求（4）近端串音衰减的测试值满足规范要求（5）设计中有特殊规定或要求需作测试的项目 2、光纤特性测试要求光缆布线链路性能达到标准（1）多模或单模光纤的类型规格是否符合设计规定（2）衰减值是否符合标准规定（3）回波损耗是否符合标准规定系统接地要求达到标准符合设计文件规定要求竣工检验 3 工程验收 1、在竣工后编制竣工技术文件要求达到工程验收的要求（1）清点、核对和交接设计文件及有关技术资料竣工验收是工程验收的主要内容（2）查阅分析设计文件和竣工技术文件 2、工程验收评价具体考核和对工程评价（1）考核工程质量（包括设计和施工质量）（2）确认评价验收结果，正确估价工程质量等级综合布线系统竣工验收文件 1、安装工程量。 2、安装工程中一些重要的施工说明。 3、设备和主要布线部件的数量明细表。 4、设计变更及竣工图。 5、工程各项性能和其它要求的测试计录。 6、随工验收记录和隐检签证。 7、设计变更、工程联系单及检查计录。 8、采用微机设计时，应提供程序清单和有关数据文件、如磁盘、光盘操作说明。表二消防报警、联动系统工程验收序号验收内容验收方法 1 验收各阶段 1、隐蔽工程中间验收分部实施 2、工程竣工内部验收 3、工程正式验收 2 正式验收程序 1、消防测试中心测试分部实施 2、建设单位提交验收申请 3、消防主管部门、建设单位、监理单位、施工单位共同验收。 3 消防功能验收项目 1、主备电源切换功能三次切换，均应正常 2、火灾报警控制器及手报按扭模拟火灾响应试验和故障报警抽验试验 3、室内消火栓控制功能验收自动或手动启泵，30S内投运；备电切换，1min内投运。消防控制中心启泵及转运，1～3次均应正常，消火栓内总数的5%～10%抽验。 4、自动喷水灭火控制系统验收消防控制中心控制启停1～3次，水流指示器，信号阀门及电动阀按总数10%～30%末端放水试验。 5、卤代烷、泡沫、二氧化碳、干粉等灭火系统验收按实际数量20%～30%抽验，人工启动紧急切断试验1～3次，与联动控制试验1～3次；抽一个防火区进行喷放试验一次（卤代烷用氮气，用量为一瓶，二氧化碳用气体，用量为系统量的10%以上。 6、电动防火门、防火帘抽验及联动功能抽验安装数的10%～20% 7、通风空调和防排烟设备联动功能抽验安装数的10%～20% 8、消防电梯人工控制及迫降功能人工控制1～2次，电梯回零后，打开消防万能按扭，立即投运。
