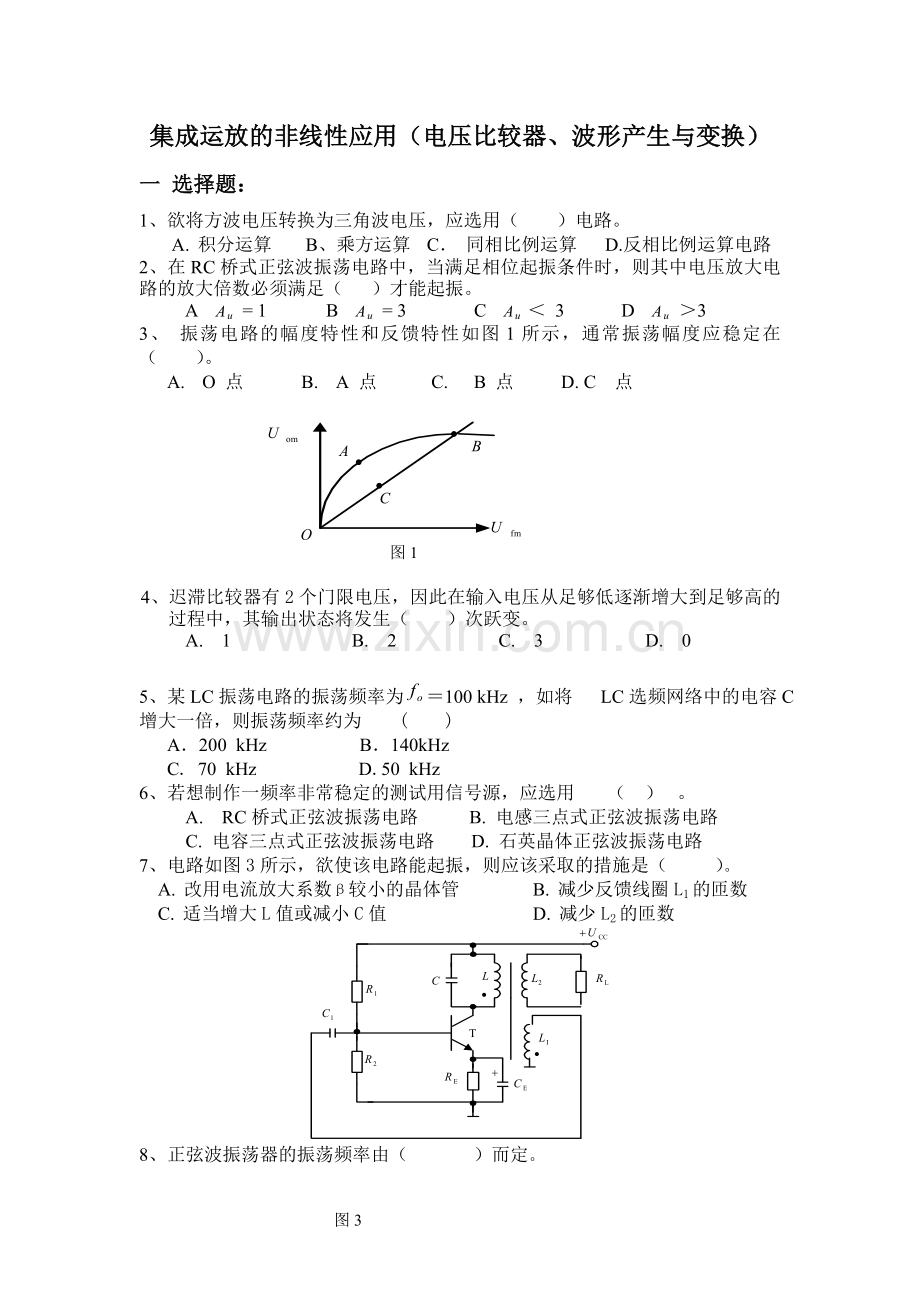

集成运放的非线性应用（电压比较器、波形产生与变换）
一 选择题：
1、欲将方波电压转换为三角波电压，应选用（ ）电路。
A. 积分运算 B、乘方运算 C． 同相比例运算 D.反相比例运算电路
2、在RC桥式正弦波振荡电路中，当满足相位起振条件时，则其中电压放大电路的放大倍数必须满足（ ）才能起振。
A Au = 1 B Au = 3 C Au ＜ 3 D Au ＞3
3、 振荡电路的幅度特性和反馈特性如图1所示，通常振荡幅度应稳定在 （ ）。
A. O 点 B. A 点 C. B 点 D. C 点

图1

4、迟滞比较器有2个门限电压，因此在输入电压从足够低逐渐增大到足够高的过程中，其输出状态将发生（ ）次跃变。
A. 1 B. 2 C. 3 D. 0

5、某LC振荡电路的振荡频率为＝100 kHz ，如将 LC选频网络中的电容C增大一倍，则振荡频率约为 ( )
A．200 kHz B．140kHz
C. 70 kHz D.50 kHz
6、若想制作一频率非常稳定的测试用信号源，应选用       （   ）  。
A. RC桥式正弦波振荡电路           B. 电感三点式正弦波振荡电路
C. 电容三点式正弦波振荡电路        D. 石英晶体正弦波振荡电路
7、电路如图3所示，欲使该电路能起振，则应该采取的措施是（ ）。
A. 改用电流放大系数β较小的晶体管 B. 减少反馈线圈L1的匝数
C. 适当增大L值或减小C值 D. 减少L2的匝数
图3

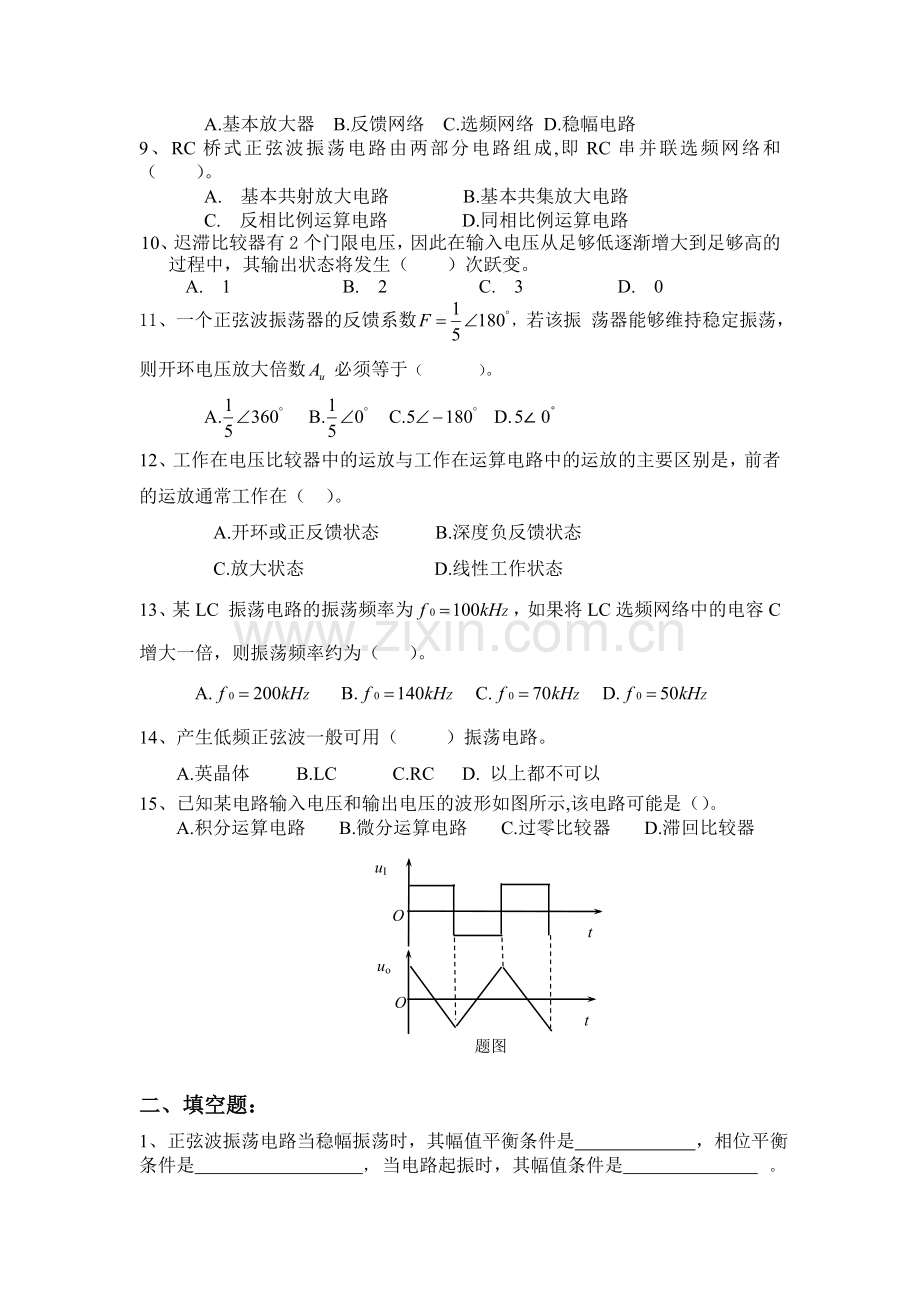

8、正弦波振荡器的振荡频率由（ ）而定。
A.基本放大器 B.反馈网络 C.选频网络 D.稳幅电路
9、RC桥式正弦波振荡电路由两部分电路组成,即RC串并联选频网络和（ ）。
A. 基本共射放大电路 B.基本共集放大电路
C. 反相比例运算电路 D.同相比例运算电路
10、迟滞比较器有2个门限电压，因此在输入电压从足够低逐渐增大到足够高的过程中，其输出状态将发生（ ）次跃变。
A. 1 B. 2 C. 3 D. 0
11、一个正弦波振荡器的反馈系数，若该振 荡器能够维持稳定振荡，则开环电压放大倍数 必须等于（ ）。
A. B. C. D.
12、工作在电压比较器中的运放与工作在运算电路中的运放的主要区别是，前者的运放通常工作在（ ）。
A.开环或正反馈状态　 B.深度负反馈状态　
C.放大状态 D.线性工作状态
13、某LC 振荡电路的振荡频率为，如果将LC选频网络中的电容C增大一倍，则振荡频率约为（ ）。
A. B. C. D.
14、产生低频正弦波一般可用（ ）振荡电路。
A.英晶体 B.LC C.RC D. 以上都不可以
15、已知某电路输入电压和输出电压的波形如图所示,该电路可能是（）。
A.积分运算电路 B.微分运算电路 C.过零比较器 D.滞回比较器
+
uO
_
us
RB
Rs
+VCC
V
C
+
RC
Ri
O
t
uI
t
uo
4题图
题图

O

二、填空题：
1、正弦波振荡电路当稳幅振荡时，其幅值平衡条件是 ，相位平衡条件是 ，当电路起振时，其幅值条件是 。
2、正弦波振荡电路当稳幅振荡时，其幅值平衡条件是 ，相位平衡条件是 ，当电路起振时，其幅值条件是 。
3、在信号处理电路中，当有用信号频率低于10 Hz时，可选用 滤波器；有用信号频率高于10 kHz时，可选用 滤波器；希望抑制50 Hz的交流电源干扰时，可选用 滤波器；有用信号频率为某一固定频率，可选用 滤波器。
4、单限电压比较器只有 个门限电压值，而迟滞比较器则有
个门限电压值。
5、自激振荡电路主要由 和 两部分组成，前者要求有足够的放大倍数，后者要求反馈信号与输入信号 。
6、在电感反馈三点式振荡器中，BJT c-e极间的回路元件是 ；b-e极间的回路元件是 ；c-b极间的回路元件是 。
7、一个实际的正弦波振荡电路绝大多数属于 反馈电路，它主要由
组成。为了保证振荡幅值稳定且波形较好，常常还需要 环节。
8、正弦波振荡器产生持续稳定的振荡必须满足 平衡条件和 平衡条件。
9、给出各种滤波电路的幅频特性如图所示。说明它们分别属于何种类型的滤波器。图（a）为 ，图 （b）为 ，图 （c）为 ， 图（d）为 。

10、要获得低频信号，可选用 振荡器；要获得高频信号可选用 振荡器。
11、一个实际正弦振荡电路主要由放大器、正反馈网络、 组成。
12、要获得低频信号，可选用 振荡器；要获得高频信号可选用 振荡器。
5、只要电路引入了正反馈，就一定会产生正弦波振荡。（ ）
5、正弦波振荡器主要由 、 、 和限幅电路组成。
三、判断题：
1、振荡电路中只要引入了负反馈，就不会产生振荡信号。 （ ）
2、单限比较器比滞回比较器抗干扰能力强，而滞回比较器比单限比较器灵敏度高。（ ）

3、只要电路引入了正反馈，就一定会产生正弦波振荡。（ ）
4、迟滞比较器的回差电压越大，其抗干扰的能力越强。（ ）
5、电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流。（ ）
6、迟滞比较器的回差电压越大，其抗干扰的能力越强。（ ）
7、迟滞比较器只有1个门限电压值。（ ）
8、由LC元件组成的串并联谐振回路谐振时的阻抗呈纯电阻性，且为最小值（ ）。
9、滞回比较器有两个阈值电压。（ ）
10、凡是能产生自激振荡的电路一定具有正反馈。（ ）
11、由LC元件组成的串并联谐振回路谐振时的阻抗呈纯电阻性，且为最小值（ ）。
四、问答题：
1、设集成运放为理想元件，下列几种情况下,它们应分别属于哪种类型的滤波电路?
（1）、直流电压增益就是它的通带电压增益;
（2）、在理想情况下,当时的电压增益就是它的通带电压增益;
（3）、在和时,电压增益都等于零。
2、设运放为理想元件，下列几种情况下,它们应分别属于哪种类型的滤波电路?
（1）、有用信号频率低于400HZ
（2）、希望抑制50HZ交流电源的干扰
（3）、希望抑制500 HZ以下的信号.

五、分析计算题：
1、试确定输出电压大小，并画出图中所示电路的电压传输特性曲线。已知R1=10KΩ。

2、写出正弦波振荡电路产生自激振荡的条件。分析如图所示电路，标出变压器的同名端，使之满足正弦波振荡的相位平衡条件。
3、下图所示为恒流源电路，已知稳压管工作在稳压状态，试求负载电阻中的电流。

4、由深度负反馈放大器构成的正弦振荡器如图所示。试证明：
（1）Rt≥1kΩ；
（2）振荡频率电路，fo≈212Hz。

5、电路如图7所示，试求解：
（1）RW的下限值；
（2）振荡频率的调节范围。
6、电路如图所示。
（1）为使电路产生正弦波振荡，标出集成运放的“＋”和“－”；并说明电路是哪种正弦波振荡电路。
（2）若R1短路，则电路将产生什么现象？
（3）若R1断路，则电路将产生什么现象？
（4）若RF短路，则电路将产生什么现象？
（5）若RF断路，则电路将产生什么现象？

7、 电路如图所示
（1）试从相位平衡条件分析下图电路能否产生正弦波振荡？
（2）若能振荡,和有何关系?振荡频率是多少?
（3）为了稳幅,电路中哪个电阻可采用热敏电阻,其温度系数如何?

Rf
C
R
u0
R
C
R1
8、计算。设电路如图所示,R=10KΩ,C=0.1μF，
(1) 求振荡器的振荡频率。
(2) 为保证电路起振,对的比值有何要求?
(3) 试提出稳幅措施。

9、写出正弦波振荡电路产生自激振荡的条件。分析如图所示电路是否满足正弦波振荡的相位条件。

10、已知图（a）所示方框图，各点的波形如图（b）所示，填写各电路的名称。
电路1为 ， 电路2为 ，电路3为 ，电路4为 。并画出电路2和电路3。

11、电路如图所示,A为理想运算放大器，Ｒt为特制的具有正温度系数的灯泡，试回答：
（1）为了产生正弦波振荡并取得稳幅效果，R和Rt应如何接入电路？试分别画入框1和框2中；
（2）为了要起振，灯泡阻值允许的最大值是多少？
（3）电路的振荡频率是多少？0.5kΩ
0.33μF
5kΩ
u0
2
1
5kΩ
0.33μF
Rt
R

12、试判断能否产生自激振荡，要求在图中标出极性。

13、某同学按如图所示的方式安装了一个正弦波振荡电路，他发现电路不能正常工作。请你帮他找出错误，并在图中加以改正。

14、由集成运放A组成的文氏桥式振荡器如图(a)所示，已知R=10KΩ，R1=2KΩ，C=0.01μF，热敏电阻R2的特性如图(b)所示，试求振荡电路的输出电压幅度Uom。
