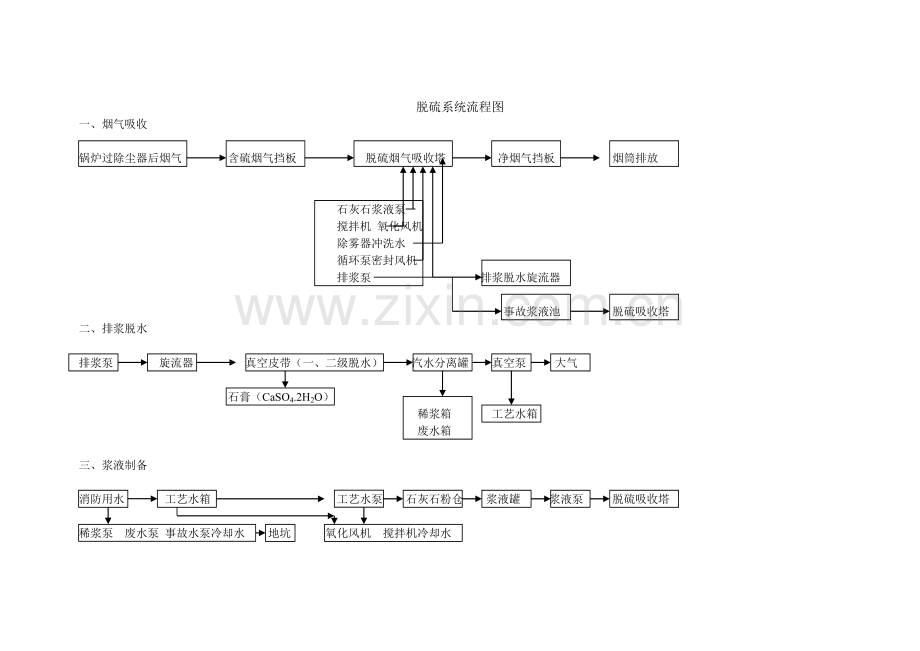

脱硫系统流程图
一、 烟气吸收

锅炉过除尘器后烟气 含硫烟气挡板 脱硫烟气吸收塔 净烟气挡板 烟筒排放

石灰石浆液泵
搅拌机 氧化风机
除雾器冲洗水
循环泵密封风机
排浆泵 排浆脱水旋流器

事故浆液池 脱硫吸收塔
二、 排浆脱水

排浆泵 旋流器 真空皮带（一、二级脱水） 汽水分离罐 真空泵 大气

石膏（CaSO4.2H2O）
稀浆箱 工艺水箱
废水箱

三、 浆液制备

消防用水 工艺水箱 工艺水泵 石灰石粉仓 浆液罐 浆液泵 脱硫吸收塔

稀浆泵 废水泵 事故水泵冷却水 地坑 氧化风机 搅拌机冷却水
