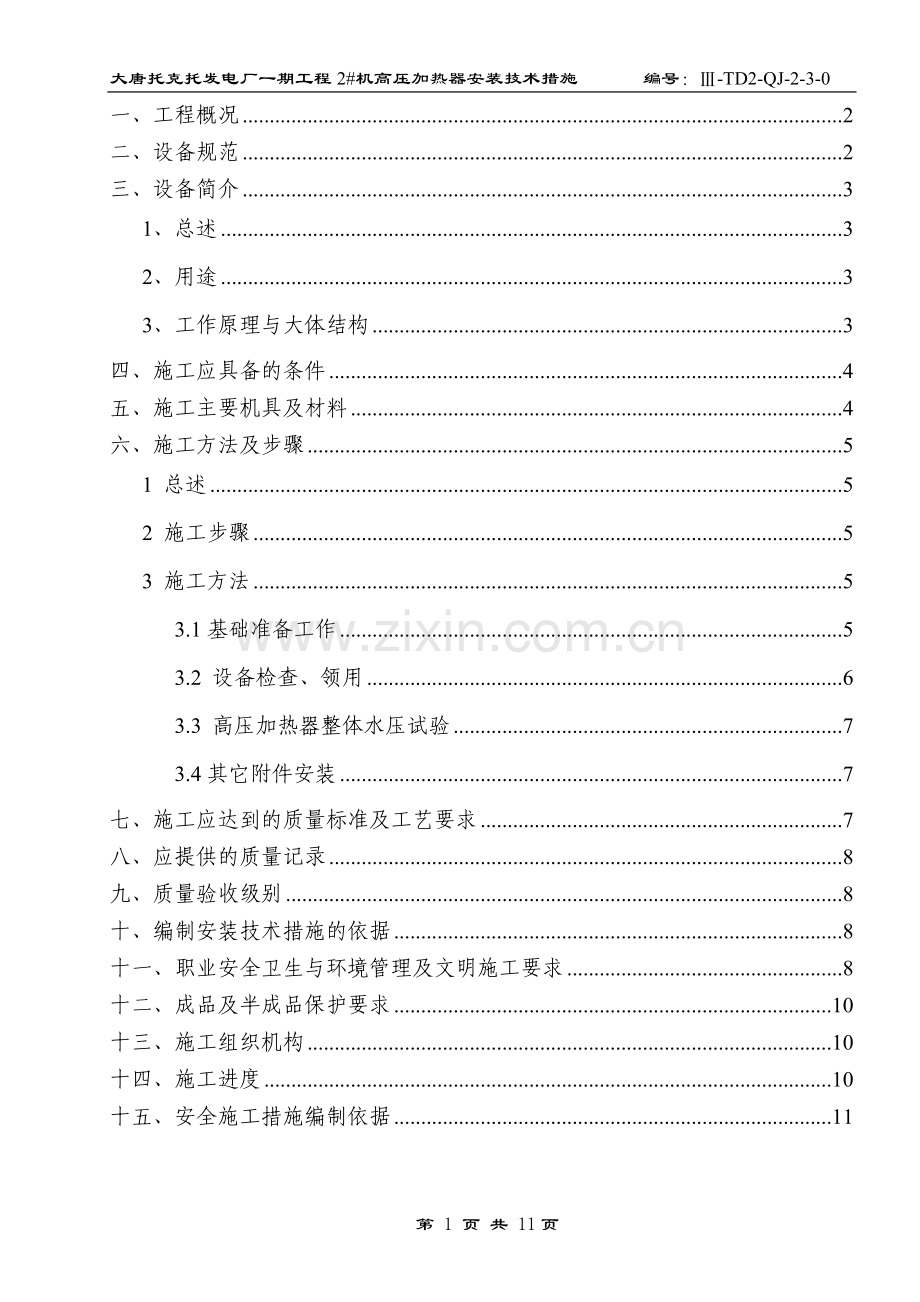

大唐托克托发电厂一期工程2#机高压加热器安装技术措施 编号：Ⅲ-TD2-QJ-2-3-0
一、工程概况 2
二、设备规范 2
三、设备简介 3
1、总述 3
2、用途 3
3、工作原理与大体结构 3
四、施工应具备的条件 4
五、施工主要机具及材料 4
六、施工方法及步骤 5
1 总述 5
2 施工步骤 5
3 施工方法 5
3.1基础准备工作 5
3.2 设备检查、领用 6
3.3 高压加热器整体水压试验 7
3.4其它附件安装 7
七、施工应达到的质量标准及工艺要求 7
八、应提供的质量记录 8
九、质量验收级别 8
十、编制安装技术措施的依据 8
十一、职业安全卫生与环境管理及文明施工要求 8
十二、成品及半成品保护要求 10
十三、施工组织机构 10
十四、施工进度 10
十五、安全施工措施编制依据 11
一、工程概况
托克托发电厂一期工程安装2台600MW汽轮发电机组，每台机组安装三台由德国BDT公司制造的卧式高压加热器。北京电力建设公司托电项目部负责2#机组高压加热器的安装工作。2#机组高压加热器外形尺寸及布置情况:
加热器序号
平台位置
长度
布置（轴列）
重量
1#
21 m
12.92 m
B-C列，13-16轴
76.8T
2#
6.85 m
12.91 m
B-C列，13-16轴
67.2T
3#
13.7 m
8.904 m
B-C列，13-15轴
45.6T
本措施是以分项工程为单位编写的。包括高压加热器安装、附件安装。
加热器安装计划施工工期定为：2002年4月15日—4月30日。
附件安装计划施工工期定为：2002年9月15日—9月30日。
二、设备规范
序号
设备名称
项目
单位
管侧
壳侧
1
1#
高
压
加
热
器
设计压力
MPa
25.20
-0.1/7.19
2
设计温度
OC
310
310
3
水压试验压力
MPa
32.89
9.35
4
表面受热面积
m2
1995
5
腐蚀预量
mm
1
1
6
工作介质

给水
过热蒸汽
7
2#
高
压
加
热
器
设计压力
MPa
25.20
-0.1/4.55
8
设计温度
OC
280
280
9
水压试验压力
Mpa
32.89
5.92
10
表面受热面积
m2
1995
11
腐蚀预量
mm
1
1
12
工作介质

给水
过热蒸汽
13
3#
高
压
加
热
器
设计压力
MPa
25.20
-0.1/2.54
14
设计温度
OC
250
250
15
水压试验压力
MPa
32.89
3.3
16
表面受热面积
m2
1215
17
腐蚀预量
mm
1
1
18
工作介质

给水
过热蒸汽
三、设备简介
1、总述
卧式高压加热器是目前国内外大型火电机组广泛采用的结构先进的配套设备，它占用空间小，安全可靠。而且不影响设备在运行状态下的自由膨胀。
2、用途
高压加热器的主要功能是利用高中压缸的抽汽将高压给水加热至一定的温度，从而减少高压给水在锅炉内部的吸热量，使之能够更快的汽化，提高机组在高负荷下的热效率和热经济性。
3、工作原理与大体结构
高压给水从加热器下部进入加热器管侧，过热蒸汽从加热器上部进入加热器壳侧，两种介质在加热器内部进行间接反向热量交换，使高压给水的温度达到设计要求后进入锅炉。过热蒸汽凝结后的疏水逐级进入除氧器。
四、施工应具备的条件
1、高压加热器基础已施工完毕，建筑与安装单位完成建安交接；
2、施工图纸齐备；
3、施工人员组织到位；
4、设备全部到达现场，并经验收合格，包括：高压加热器、附件（包括螺栓、辊式滑架、安全阀、排气阀、疏水阀、截止阀、就地压力计、就地液位计、就地温度计等）；
5、施工机具及材料齐备；
6、设备拖运滑道及其支架已制作完毕，高压加热器临时支架已制作完毕；
7、吊运高压加热器力能供应能满足施工要求；
8、施工用的测量工具应校验合格。
五、施工主要机具及材料
序号
名称
规格
数量
序号
名称
规格
数量
1
履带吊
SC2500
2台
7
滑车组
30T
2套
2
卷扬机
10T
2台
8
滑车组
10T
1套
3
重物移运器
60T
6个
9
玻璃管水平
30M
1套
4
卷尺
30M
1把
10
精密水准仪

1套
5
水平尺

2件
11
倒链
10T
3个
6
润滑油脂
4#
2kg
12
千斤顶
50T
4台
13
塞尺

2把
18
倒链
5T
4个
14
钢板尺
1 m
2把
19
倒链
2T
4个
15
槽钢
［32b
120m
20
工字钢
I32
240m
16
钢板
δ＝20mm
20m2
21
枕木

20根
六、施工方法及步骤
1 总述
高压加热器的吊装方案由起重工地负责编制并实施。汽机工地只负责就位安装，并保证施工质量。高压加热器施工方法如下：
按照有关图纸、说明书和有关技术文件的要求在滑道上将高压加热器安装就位。
2 施工步骤：
基础准备工作→ 设备检查、领用→ 高压加热器吊装、拖运、就位→
高压加热器水压试验（厂家交底时，不要求此项工作）→其它附件安装
3 施工方法
3.1基础准备工作
3.1.1设备基础清理、检查、划线，基础外观检查时，表面应平整、无裂纹、孔洞、蜂窝麻面和露筋等现象，基础尺寸按照图纸要求进行检查，固定支座基础上表面标高，滑动支座基础上表面标高应符合图纸要求，在基础上划出清晰的纵横中心线，此中心线即为高压加热器的纵横中心线，划出地脚螺栓孔中心线；
3.1.2 检查基础的纵横中心线偏差值、承力面标高偏差值、螺栓孔中心与基础中心线偏差；
3.1.3垫铁下料：以所测量的标高为准，下垫铁，每组垫铁不得超过3块；
3.2 设备检查、领用
3.2.1 按照高压加热器图纸进行外观和尺寸检查，按照相应图纸对附件进行检查，并做好纪录；要求所有设备及部件外观检查应无明显凹坑、划痕、机械损伤，焊缝检查无夹渣、咬边、气泡等缺陷、焊缝超声波检查无缺陷，尺寸符合图纸要求；
3.2.2高压加热器吊装、拖运：将1#高压加热器用2台履带吊吊至21m层平台临时滑道上，利用卷扬机将其牵引至安装位置； 2#、3#高压加热器先用汽机房行车吊至13.7m层平台,然后分别放在6.85m、13.7m层平台临时滑道上用倒链牵引至安装位置（由起重工地编制吊装措施并负责实施）
3.2.3 高压加热器在吊装拖运之前，正式支座已在地面安装焊接完毕，临时支座已在地面点焊牢固，在安装支座时要注意支座中心线要与加热器中心线重合，固定支座和滑动支座安装位置见图纸。
3.2.4高压加热器就位在基础上，找平找正时，用水准仪检验其标高，高压加热器中心线偏差≤10mm ，高压加热器标高偏差±10mm ，水平度偏差按图纸要求+/-3mm ，做好纪录；地脚板与支撑结构相焊接时，注意焊接方式（角焊）；
3.2.5 地脚螺栓安装：当以上步骤完成后，对固定支座地脚螺栓和滑动支座滚辊螺栓进行紧固；
3.3 高压加热器整体水压试验
3.3.1 水压试验时间:选择在机组分部试运的时候,此时进行水压试验,将会带来很大便利条件;
3.3.2 水压试验应具备的条件：
a、 高压加热器安装完，内部已清理干净；
b、 高压加热器壳侧之间的连接管已安装完；
c、 除水压试验上水入口和放空口外，加热器上所有管口均以加好堵 板；
d、 与加热器连接管焊口均已按要求检查合格；
e、 水压试验用的升压泵及仪表等均已准备好，仪表校验合格；
f、 水压试验水源应已准备好；
g、 水压试验人员分工明确，组织到位；
h、 已经过详细的安全技术交底。
3.4其它附件安装：
附件按照图纸要求安装；水位计玻璃清洁、透明，水位计旋塞无渗漏，水位计三通阀开关指示正确，水位计保护罩边缘光滑，固定牢固，安全阀内部干净，灵活可靠，无卡塞，无渗漏。疏水排气阀门、管道安装符合图纸要求。
七、施工应达到的质量标准及工艺要求：
由于施工方法中以把质量标准及工艺要求说的很清楚，在此，就不再
复述了。
八、应提供的质量记录
1 高压加热器基础测量记录；
2 高压加热器中心线、标高、水平度偏差纪录；
3高压加热器严密性水压试验记录；
4 安全门的动作试验记录；
另：根据《验标》检验项目如发现问题，应及时联系解决。
九、质量验收级别：
1 高压加热器安装（机8.2.3表） （二级）；
2 高压加热器水压试验（机8.2.1表） （四级）；
十、编制安装技术措施的依据
1 国家电力建设公司西北电力设计院高压加热器安装图纸及说明书：
2 德国BDT公司厂家交底；
3 汽机房及除氧间辅助设备安装图：60-F2601S-J0301A;
4《电力建设施工验收及质量验评标准汇编》汽机篇 （中国电力出版社）
十一、职业安全卫生与环境管理及文明施工要求
1施工前应由技术人员进行详细的技术、安全交底，使施工人员明确工作内容，工作程序及质量、安全注意事项后方可进行施工；
2施工班组必须认真做好每天的班前三交和班后小结工作；安全员和技术员每个星期进行一次检查；
3施工人员每天均要以饱满的热情投入到工作中去，注意休息，不在现场打闹或从事与工作无关的事情；
4在工作中，要遵守三不伤害的原则；对违章指挥的行为，施工人员有权拒绝施工；
5所有施工人员进入现场必须带胸卡，并正确佩带安全帽，穿防滑鞋，遵守安全施工的一般性要求，做到不习惯性违章；
6施工区域的孔洞应设有可靠的围栏或盖板，各层平台的预留孔处，装设临时栏杆，并在栏杆下部装设防护板，各种警示标志要挂在明显的地方；必要时，设置警戒线；
7高处作业时，必须系好安全带，安全带遵循高挂低用的原则；严禁在高处抛接物品，以防止落物伤人
8使用撬棍时，不得用力过猛，支点要稳固，撬棍与所撬物品接触要良好，插入量应满足施力时不打滑脱出为宜；
9施工中使用的电动工具应接地良好，防护装置完好，插头插在有漏电保安器的插座上；
10使用电焊时，周围10米范围内无易燃易爆物品，焊工持证上岗；所使用的电焊线，必须是完好无损的软皮线，接头用绝缘材料包好；
11氧气、乙炔瓶距离5米以上，使用合格的氧气、乙炔表，并装有回火装置，氧气、乙炔带子不得混用，不得漏气，乙炔瓶不得倒放使用；
12使用倒链前应检查完好，严禁超负荷或单链使用，并尽量避免斜拉，倒链的生根点应牢固可靠。
13起吊用钢丝绳要经检查合格,不得超载，钢丝绳绑扎要牢固，严禁用钢丝绳做地线和电焊打火；
14起重机械性能要良好，要定期检查维修；起重机由专业人员操作；吊装作业由起重人员指挥，无关人员应远离吊装区，严禁起吊物下停留或通行；起吊时，不得斜吊及生拉硬拽，应在自由状态下起落吊移；起吊时光线要充足，否则不得进行起吊作业；
15每天施工完毕应及时关闭氧气及乙炔，切断电源，清理现场，做到工完、料净、场地清，坚持文明施工；
16设备就位时应统一协调，严防发生被设备挤伤、压伤等人员事故和设备损坏；
17起吊设备时要用麻绳溜放，防止起吊设备过程中与其他物体发生碰撞而损坏设备；
18焊条头、焊渣、使用过的棉纱等固体废弃物要及时清理，实行分类管理，在指定地点存放，并设明显标志，有工程部进行统一处理；
十二、成品及半成品保护要求
1 对施工中遇到的必须拆除、破坏的建筑工程成品及半成品应填写破坏劳动成品保护申请单，经批准后方可进行施工；
2 高压加热器在吊装托运过程中，要对地面和基础加以保护；
3 高压加热器吊装拖运的时候，尽量避免猛烈磕碰，防止设备本身变形损坏；
4 固定卷扬机及导向滑车时，应先用胶皮管保护浇灌的混凝土柱子的棱角；
5 起吊过程中严禁磕碰厂房的梁柱。
十三、施工组织机构：见施工组织机构图
十四、施工进度：见施工进度横道图

十五、安全施工措施编制依据
1北京电建托电项目部《职业安全卫生与环境管理体系文件》；
2《电力建设安全工作规程》（DL5009.1—92）；
3《电力建设安全施工管理规定》（电建「1995」671号）。
