介质损耗测试仪接线方法
说明：仪器引出端子说明：
HV --- 仪器的测量引线高压端（带危险电压）。
CX --- 正接线时试品电流输入端。
--仪器的接地端，使用时与大地可靠相接。
1．正接法（见图5）
当被测试设备的低压测量端对地绝缘时，可以采用该接线法测量。
（1）高压屏蔽线皮接被试设备高压端；
将黑色专用低压电缆从仪器面板上的Cx端引出 ，低压芯线接被试设备低压端L（见图11）；低压屏蔽线接被试设备屏蔽端E。（试品无屏蔽端则悬空）
HVx及Cx的芯线与屏蔽线之间严禁短接,否则无法取样，无法测量；

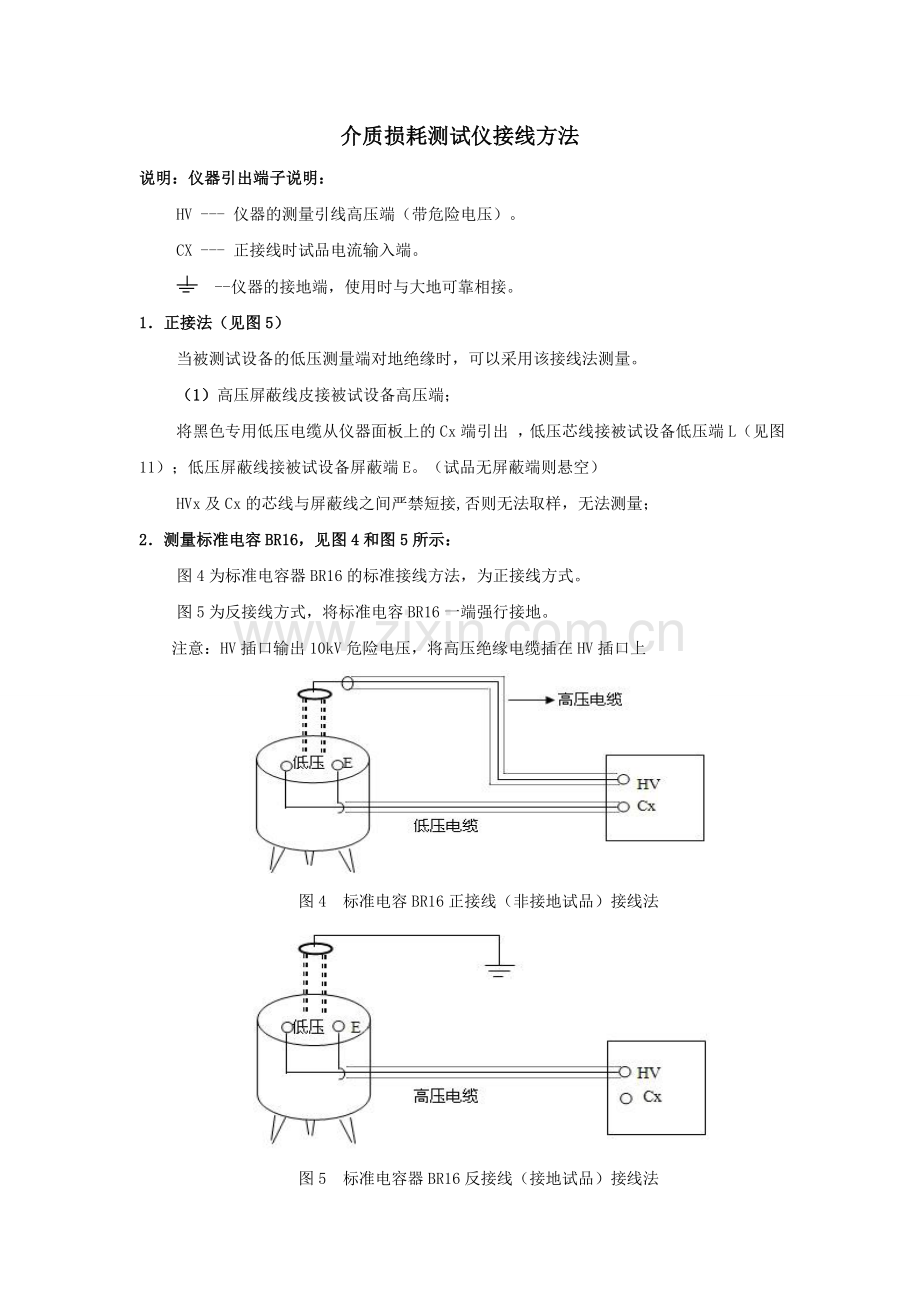

2．测量标准电容BR16，见图4和图5所示：
图4为标准电容器BR16的标准接线方法，为正接线方式。
图5为反接线方式，将标准电容BR16一端强行接地。
注意：HV插口输出10kV危险电压，将高压绝缘电缆插在HV插口上

图4 标准电容BR16正接线（非接地试品）接线法

图5 标准电容器BR16反接线（接地试品）接线法

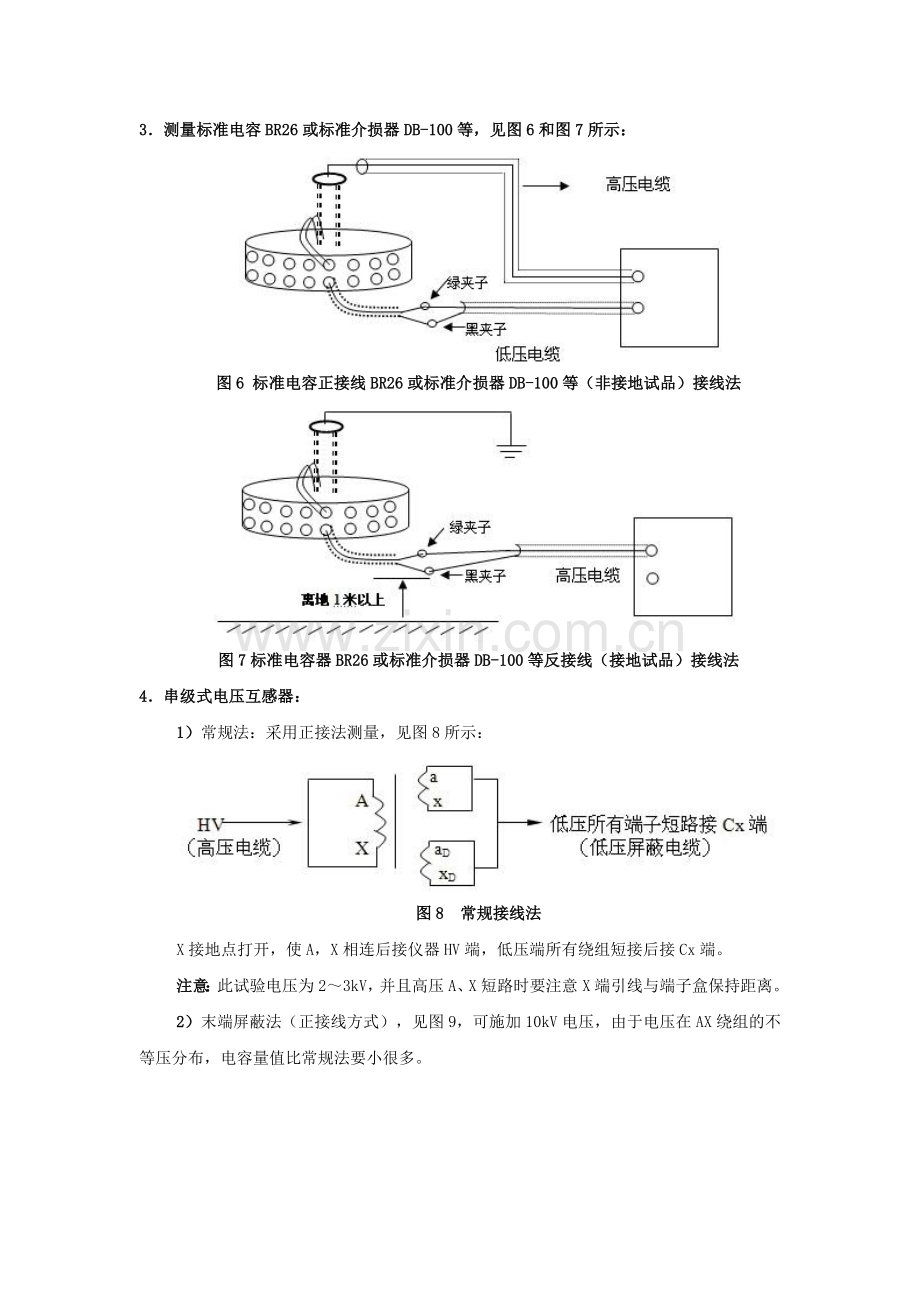

3．测量标准电容BR26或标准介损器DB-100等，见图6和图7所示：

图6 标准电容正接线BR26或标准介损器DB-100等（非接地试品）接线法

图7标准电容器BR26或标准介损器DB-100等反接线（接地试品）接线法
4．串级式电压互感器：
1）常规法：采用正接法测量，见图8所示：

图8 常规接线法
X接地点打开，使A，X相连后接仪器HV端，低压端所有绕组短接后接Cx端。
注意：此试验电压为2～3kV，并且高压A、X短路时要注意X端引线与端子盒保持距离。
2）末端屏蔽法（正接线方式），见图9，可施加10kV电压，由于电压在AX绕组的不等压分布，电容量值比常规法要小很多。

图9 末端屏蔽法接线
3）末端加压法（正接线方式）见图10所示，此方法受X点耐压限制，只能施加2.5～3kV电压，同样，电容值误差较大。

图10 末端加压法接线
5．套管试验：
对于单独的套管（未安装到变压器）测量导电杆对测屏的电容和介损值，高压端HV加导电杆，CX 接测屏，用正接线法进行测量。
对于安装到变压器上的套管由于导电杆与绕组连接的关系，必须将A、B、C、O套管的导电杆短路接HV高压端，Cx端接不同套管的测屏，用正接线法测量电容和介损值。
6．变压器器身的介质损耗测量：
变压器的外壳因直接接地，所以仪器用反接线方式测量。测量部位按下表进行。
注意：高压由HV插口引出，将高压电缆一端插入HV插口，另一端接被测线圈高压端。Cx插口不用。
测量线圈和接地部位:
序号
双线圈变压器
三线圈变压器
被测线圈
接地部位
被测线圈
接地部位
1
低压
外壳和高压线圈
低压
外壳、高压和中压线圈
2
高压
外壳和低压线圈
中压
外壳、高压和低压线圈
3

高压
外壳、中压和低压线圈
4
高压和低压
外壳
高压和中压
外壳和低压线圈
5

高压、中压和低压
外壳
7．断路器断口电容试验：
断口电容的介损及电容测量时，将高压电缆和Cx测量电缆加到断口电容两端，用正接线方式测量。如图14所示：

图14 断路器断口电容试验接线
8．电流互感器：
链式或串级式结构的电流互感器：这类电流互感器现场测量可按一次对二次绕组用正接线方式测量，或将二次绕组全部接地用反接线方式进行测量。
电容型电流互感器：最外层有末屏引出端，试验时，可采用正接线进行一次绕组相对末屏的tgδ及电容的测量。
9．测量时注意事项：
1）在试验现场发生刮风天气时，要人扶绝缘杆、避免高压端接触不良造成测试数据不稳、不对或仪器复位等现现象。
2）高压电缆HV插口的金属体带10kV危险高电压。
