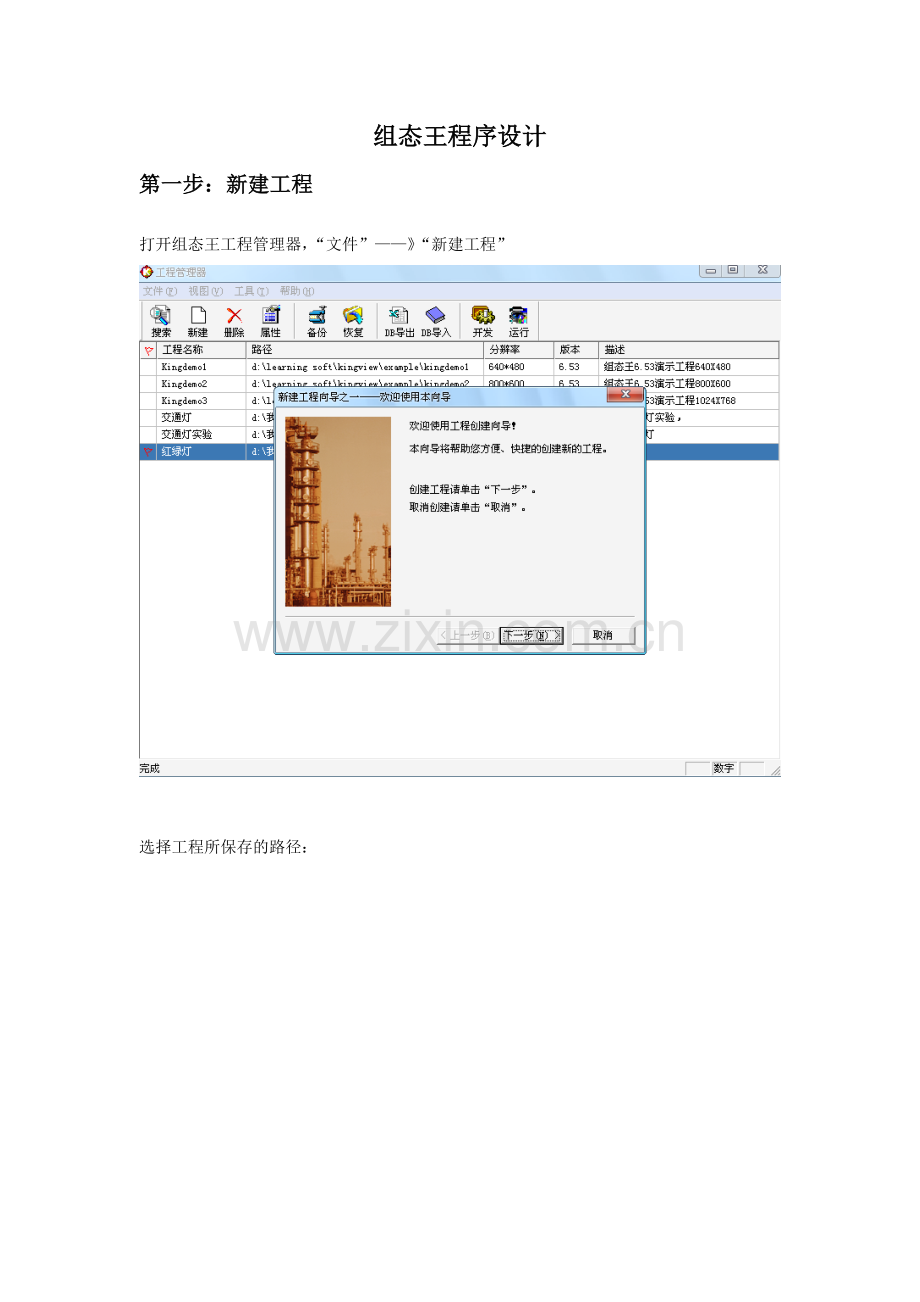

组态王程序设计第一步：新建工程打开组态王工程管理器，“文件”“新建工程”选择工程所保存的路径：输入工程名称和描述：点击完成，即创建了一个新的工程，在“是否将该工程设为当前工程”的对话框中选是，即可对该工程进行操作。第二步：开发界面刚进入程序时，会有如下提示，确定后进入工程管理器画面双击画面上的选项，进入新画面编辑：输入画面名称（如“交通灯”）后单击确定进入开发系统界面：利用工具箱中的折线绘制出十字路口，并利用文本工具标注东南西北四个方向。接下来，绘制红绿灯： 利用第3排的多变形工具绘制出红绿灯的衬底，填充灰黑色，这里用到了工具箱中的“显示调色板”工具 打开图库（或者“图库”“打开图库”），在图库里选择“指示灯”，选择指示灯表示红绿灯 将灯放入衬底，构成红绿灯的模型，如下图 建立衬底 选择指示灯第三步：连接设备的定义点击“工程浏览器”的左侧目录显示区中的“设备”的“+”号，就会展开“设备” 目录下的内容，双击其中的“COM1”，弹出窗口“COM1”的设置界面，如图8所示，对于与三菱FX2N系列PLC相连的串口按照下图设置就行。图8 串口设置如图，在COM1下新建设备，出现设备配置导向：选择“三菱”，然后选择“FX2”下的“编程口”方式，如图9所示。点击“下一步”，设置PLC的逻辑名称为“三菱FX2NPLC”或别的名称，如图10所示。 图9 厂家设备，通讯方式 图10 PLC逻辑名称击“下一步”，选择串口号“COM1”，如图11所示。组态王系统设置的串口号与PLC设置的通讯串口要一致。再点击“下一步”，设置PLC的地址为“2”，不能设置为“0”，因为主机地址为“0”，就是你安装有组态王kingview的个人电脑是主机，如图12所示。 图11 选择串口号 图12 PLC地址点击“下一步”，出现通讯参数界面，设置如图13所示即可。点击“下一步”，设置完成弹出“信息总结” 界面，点击“完成”，完成后在“COM1”，右边的目录内容显示区会出现“三菱FX2NPLC”设备图标，如图14。 图13 通讯参数 图14 创建新设备三菱PLC第四步：定义变量1、 双击指示灯，出现指示灯向导：2、 颜色设置：正常色为指示灯工作时的颜色，报警色为指示灯暗时的颜色，故将其设置为一亮一暗：3、变量定义单击问号，出现如下界面：其中有已经设置好的变量名称，第一次设计时并没有这些变量（这些变量是存储在数据词典中的变量），需要新建变量变量类型为I/O离散，连接设备为三菱FX2N，寄存器根据PLC程序中的设计定义成相应位置，数据类型为Bit位数据，设为只读（显示监控）“确定”之后，将会出现“南北绿”这个变量，选择该变量作为要定义的变量名。确定后，第一个指示灯的变量就定义好了之后，用同样的步骤定义“南北红灯”，“南北黄灯”，“东西绿灯”，“东西黄灯”，“东西红灯”最终界面如图所示：
