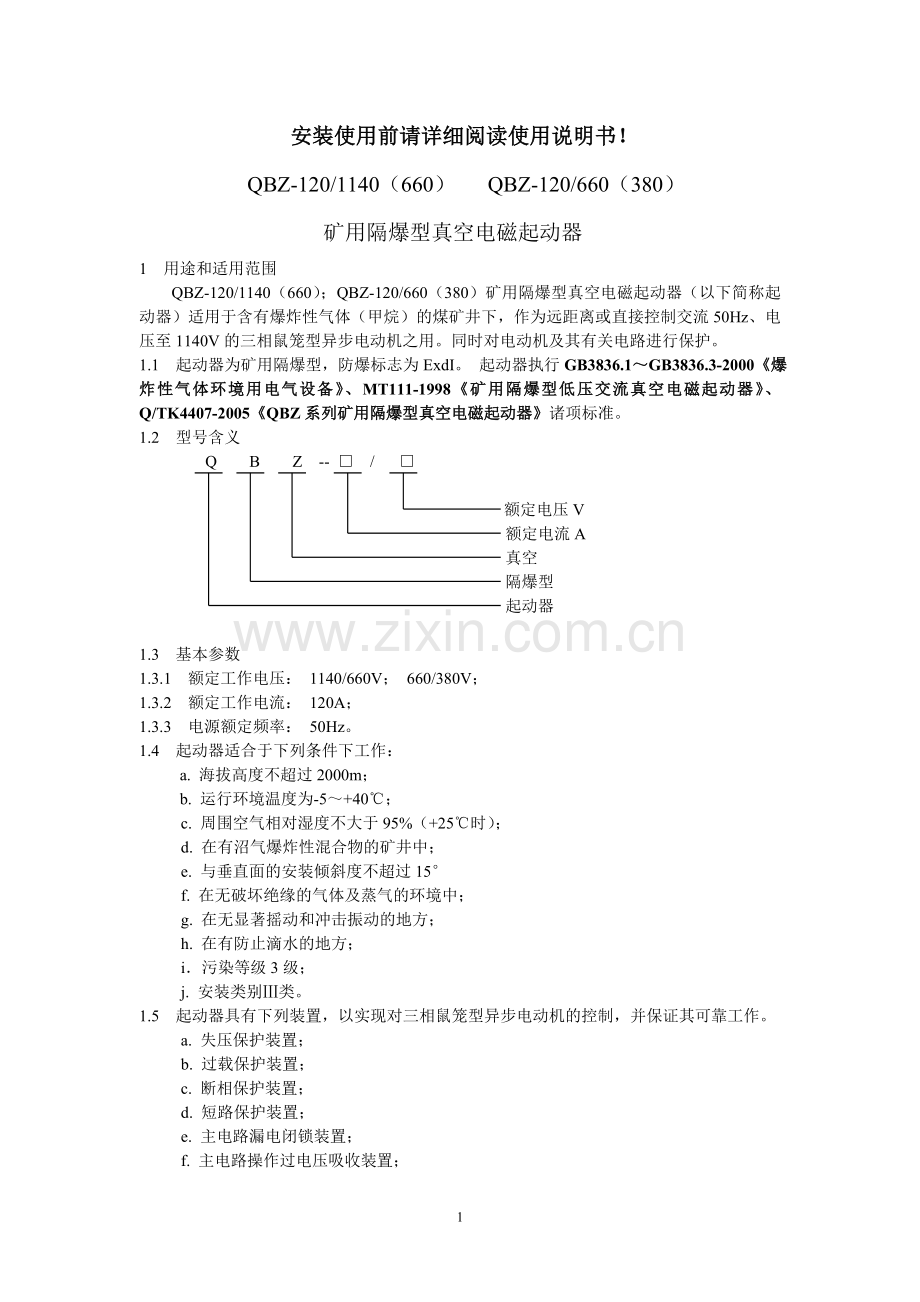

安装使用前请详细阅读使用说明书！
QBZ-120/1140（660） QBZ-120/660（380）
矿用隔爆型真空电磁起动器
1 用途和适用范围
QBZ-120/1140（660）；QBZ-120/660（380）矿用隔爆型真空电磁起动器（以下简称起动器）适用于含有爆炸性气体（甲烷）的煤矿井下，作为远距离或直接控制交流50Hz、电压至1140V的三相鼠笼型异步电动机之用。同时对电动机及其有关电路进行保护。
1.1 起动器为矿用隔爆型，防爆标志为ExdI。 起动器执行GB3836.1～GB3836.3-2000《爆炸性气体环境用电气设备》、MT111-1998《矿用隔爆型低压交流真空电磁起动器》、Q/TK4407-2005《QBZ系列矿用隔爆型真空电磁起动器》诸项标准。
1.2 型号含义
Q B Z -- □ / □

额定电压V
额定电流A
真空
隔爆型
起动器

1.3 基本参数
1.3.1 额定工作电压： 1140/660V； 660/380V；
1.3.2 额定工作电流： 120A；
1.3.3 电源额定频率： 50Hz。
1.4 起动器适合于下列条件下工作：
a. 海拔高度不超过2000m；
b. 运行环境温度为-5～+40℃；
c. 周围空气相对湿度不大于95%（+25℃时）；
d. 在有沼气爆炸性混合物的矿井中；
e. 与垂直面的安装倾斜度不超过15°
f. 在无破坏绝缘的气体及蒸气的环境中；
g. 在无显著摇动和冲击振动的地方；
h. 在有防止滴水的地方；
i．污染等级3级；
j. 安装类别Ⅲ类。
1.5 起动器具有下列装置，以实现对三相鼠笼型异步电动机的控制，并保证其可靠工作。
a. 失压保护装置；
b. 过载保护装置；
c. 断相保护装置；
d. 短路保护装置；
e. 主电路漏电闭锁装置；
f. 主电路操作过电压吸收装置；
g. 具有供给局部照明、发送信号的低压电源装置；
h. 壳盖与隔离开关操作手柄间具有可靠的机械联锁装置。
1.6 起动器适合下列工作制
a. 八小时工作制；
b. 断续周期工作制或反复短时工作制。

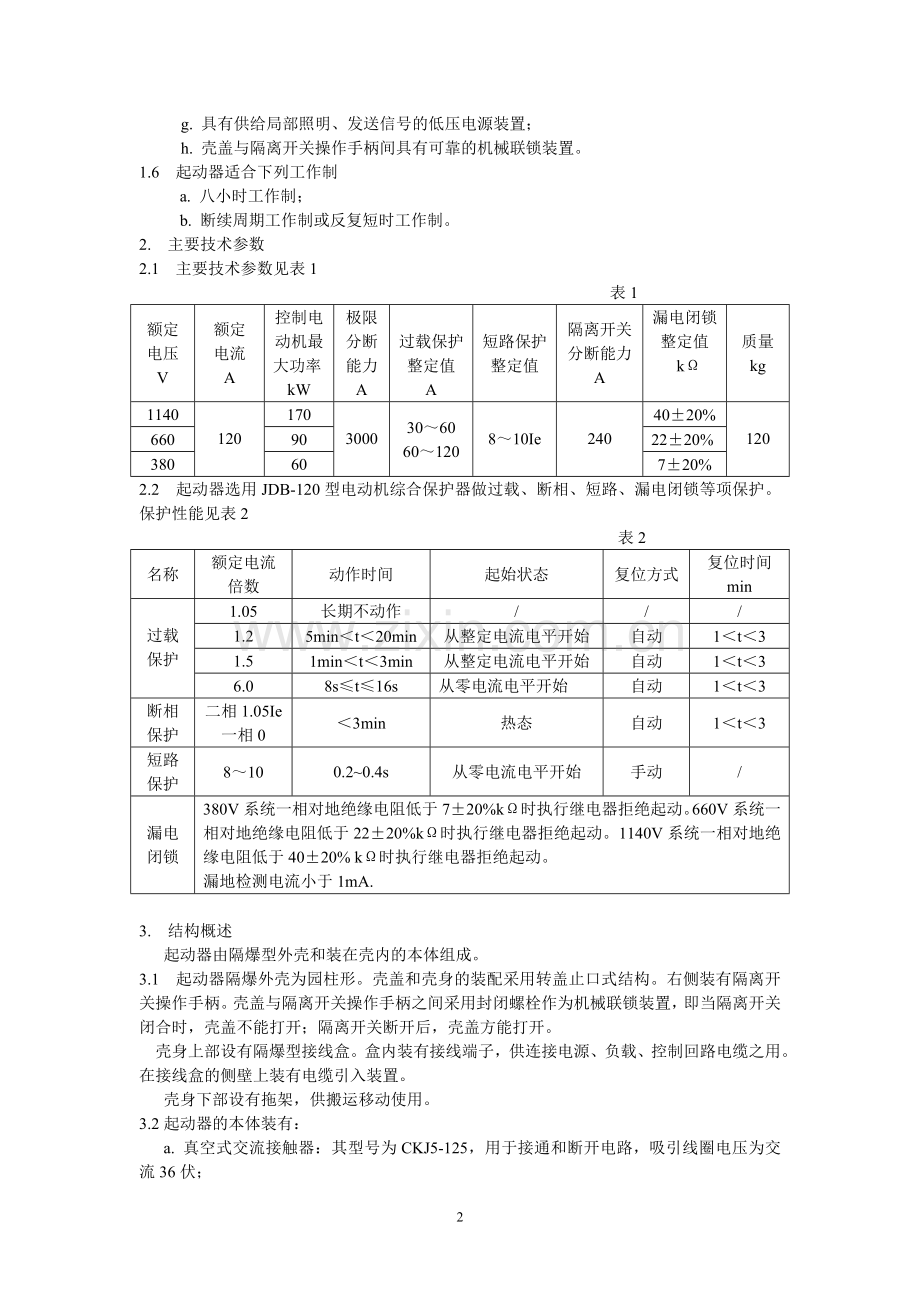

2. 主要技术参数
2.1 主要技术参数见表1
表1
额定
电压
V
额定
电流
A
控制电动机最大功率kW
极限分断能力
A

过载保护整定值
A

短路保护整定值
隔离开关分断能力
A
漏电闭锁整定值
kΩ

质量
kg
1140

120
170

3000
30～60
60～120

8～10Ie

240
40±20%

120
660
90
22±20%
380
60
7±20%
2.2 起动器选用JDB-120型电动机综合保护器做过载、断相、短路、漏电闭锁等项保护。保护性能见表2
表2
名称
额定电流倍数
动作时间
起始状态
复位方式
复位时间
min

过载保护
1.05
长期不动作
/
/
/
1.2
5min＜t＜20min
从整定电流电平开始
自动
1＜t＜3
1.5
1min＜t＜3min
从整定电流电平开始
自动
1＜t＜3
6.0
8s≤t≤16s
从零电流电平开始
自动
1＜t＜3
断相保护
二相1.05Ie
一相0
＜3min
热态
自动
1＜t＜3
短路保护
8～10
0.2~0.4s
从零电流电平开始
手动
/

漏电闭锁
380V系统一相对地绝缘电阻低于7±20%kΩ时执行继电器拒绝起动。660V系统一相对地绝缘电阻低于22±20%kΩ时执行继电器拒绝起动。1140V系统一相对地绝缘电阻低于40±20% kΩ时执行继电器拒绝起动。
漏地检测电流小于1mA.

3. 结构概述
起动器由隔爆型外壳和装在壳内的本体组成。
3.1 起动器隔爆外壳为园柱形。壳盖和壳身的装配采用转盖止口式结构。右侧装有隔离开关操作手柄。壳盖与隔离开关操作手柄之间采用封闭螺栓作为机械联锁装置，即当隔离开关闭合时，壳盖不能打开；隔离开关断开后，壳盖方能打开。
壳身上部设有隔爆型接线盒。盒内装有接线端子，供连接电源、负载、控制回路电缆之用。在接线盒的侧壁上装有电缆引入装置。
壳身下部设有拖架，供搬运移动使用。
3.2起动器的本体装有：
a. 真空式交流接触器：其型号为CKJ5-125，用于接通和断开电路，吸引线圈电压为交流36伏；
b. 隔离开关：供隔离电源之用,在起动器无载时,用其改变电机旋转方向；
c. JDB-120型电动机综合保护器：用来作电动机回路的过载、断相、短路、漏电闭锁等项保护；
d. 控制回路组件：有电源变压器，分1140、660/36V，660、380/36V两种，为控制回路提供电源。中间继电器ZJ的线圈回路中，串有JDB保护器，执行继电器的一组常开触点。中间继电器吸引线圈电压为36V。它的一组常开触点串联于真空接触器的吸引线圈回路中，通过继电器的吸合来接通真空接触器。
e. 操作过电压保护装置：它由电容、电阻组成，用来抑制真空接触器通断电路时产生的过电压。
4. 工作原理
4.1 起动器的电气原理图见图1

图1-1

图1-2

4.2 起动器的工作原理
隔离开关闭合后，电源变压器JYB获得电源,当保护器JDB执行继电器吸合，串联于中间继电器ZJ吸引线圈中的常开触点3、4闭合，为起动器起动做好准备。
按下起动按钮，中间继电器ZJ，真空接触器ZKC依次吸合，电动机起动。
按下停止按钮，中间继电器ZJ，真空接触器依次释放，电动机停机。
当电动机正常起动后，且为整定电流值时， JDB保护器的执行继电器不动作，当电机
过载时，经一定时间达到JDB翻转电路的门槛电压时，执行继电器释放，分断起动器中间继电器ZJ吸引线圈回路，导致ZJ和真空接触器依次断开。保护电动机不致因过载而损坏。在过载倍数不同情况下，保护器动作时间长短不一，实现了优良的反时限保护特性。
主电路断电后，过载信号电压消失，使JDB翻转电路达到返回电压值时，执行继电器重新吸合，为起动器下一次起动作好准备，所以过载保护复位是自动复位。
当电动机一相断电时，电流互感器检测部分输出断相信号电压，断相翻转电路翻转，执行继电器释放，切断主电路，保护电动机免受单相运转烧毁电机的损害。断相保护的复位过程与过载时相同。也属自动复位。
电动机回路发生短路故障时，信号电压使短路状态翻转电路翻转，立即使执行继电器释放，导致真空接触器断开短路故障。保护器动作后，不能自动复位。只有断开隔离开关，排除故障后，再闭合隔离开关，保护器复位，电动机才能重新起动。
电动机起动前，JDB保护器将对真空接触器负荷端以下的电动机支路对地绝缘电阻进行检测。如果低于规定值，则保护器执行继电器不能吸合，电动机不能起动，实现了漏电闭锁保护。
4.3 控制方式
4.3.1利用起动器自身的起动、停止按钮实现直接控制，接线图见图2

控制接线柱2、9用绝缘导线直接连接，小开关K拨至近控制位。

图2

4.3.2 利用外接起动、停止按钮，选择合适的地点实现远距离控制。接线图见图3，小开关K拨至远控位置。此时起动器自身的起动按钮失效。

图3

4.3.3 几台起动器之间，实现电气联锁控制，接线图见图4

第一台小接线柱9接地，13号小接线柱与第2台的9号接线柱相接，第二台13号小接线柱与第3台的9号接线柱相接，这样当第一台起动器起动后，第2台、第3台方可依次起动。
图4

5. 起动器外形和外形尺寸见图5

图5

6. 安装、使用、维护
6.1 起动器安装前应作以下检查：
a. 起动器的元件、零部件有无因运输受到损坏或丢失；
b. 产品是否因运输或储存不当而受潮，如受潮应进行烘干处理；
c. 隔爆面、隔爆间隙是否符合要求；
d. 隔离开关操作手柄是否灵活；
e. 起动器使用供电电源电压是否与起动器内控制电源变压器JYB一次侧所接位置的电压等级相符，否则应予改接；
f. JDB综合保护装置漏电闭锁检测回路的33号端子的接线位置应与供电电压等级相符。
6.2 起动器的安装可根据控制方式参见图2～图4。
6.3 起动器投入使用前，应根据所控制电动机的额定电流整定JDB-120保护器的电流整定
值。整定值见表3

表3
低档A
30
33
36
39
42
45
48
51
54
57
60
高档A
60
66
72
78
84
90
96
102
108
114
120
6.4 起动器的各隔爆面在使用、检修过程中应保持其原有的粗糙度，不得磕碰、划伤、腐
蚀。
6.5 搬运过程中，应避免强烈震动，严禁翻滚。在维护维修中，严禁带电开盖！严禁碰伤、
划伤隔爆面！
7 常见故障及排除方法
故障排除方法见表4
表4
故障现象
原因分析
排除方法
不能正常起动
（1）起动按钮操动杆与起动按钮元件之间距离过大
调整起动按钮操纵杆与起动按钮元件之间的距离
（2）停止按钮操纵杆使停止按钮元件常闭触点处于断开状态
调整停止按钮杆与停止按钮元件之间的距离
（3）电源变压器应接至1140V错接到660V处
电源变压器电源电压应与系统供电电压一致
（4）JDB－120综合保护器损坏　3－4触点不能吸合
检查JDB－120是否损坏
继电器、接触器、变压器线圈烧毁
（1）系统供电电压过低
改善供电电压质量
（2）变压器一次接线与系统供电电压等级不符
变压器一次接线应与系统供电电压等级相符

8 订货须知
8.1 订货时必须注明：
a. 起动器的型号、名称、数量；
b. 起动器的额定电压。
8.2 供货说明：
a. 用户订购的1140V起动器，内装控制电源变压器JYB为1140V、660V/36V，电源引入线接在变压器一次侧的1140V端子上。
b. 用户订购的660V起动器，内装控制电源变压器JYB为660V、380V /36V，电源引入线接在变压器一次侧的660V端子上。
c. 用户订购的380V起动器，内装控制电源变压器JYB为660V、380V /36V，电源引入线接在变压器一次侧的380V端子上,请用户务必给予核对。
9 说明
a. 生产厂家：天津市天矿电器设备有限公司
b. 地址： 天津市北辰科技园区汾河南道
c. 邮编： 300402
d. 电话： [phone] 26317755
e. 传真： [phone]
10 本使用说明书于2007 年5月20日出版
