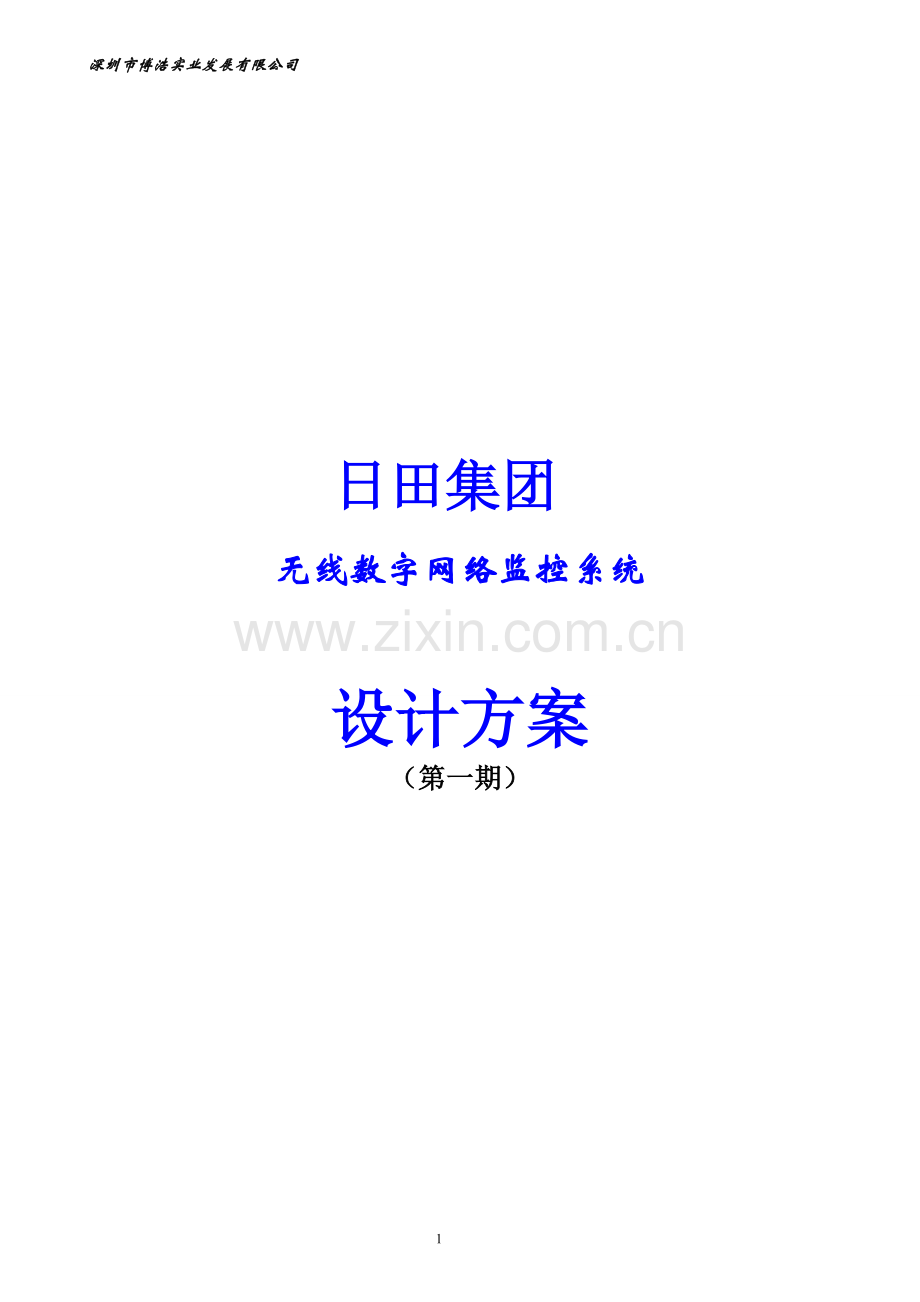

深圳市博浩实业发展有限公司

日田集团

无线数字网络监控系统

设计方案
（第一期）

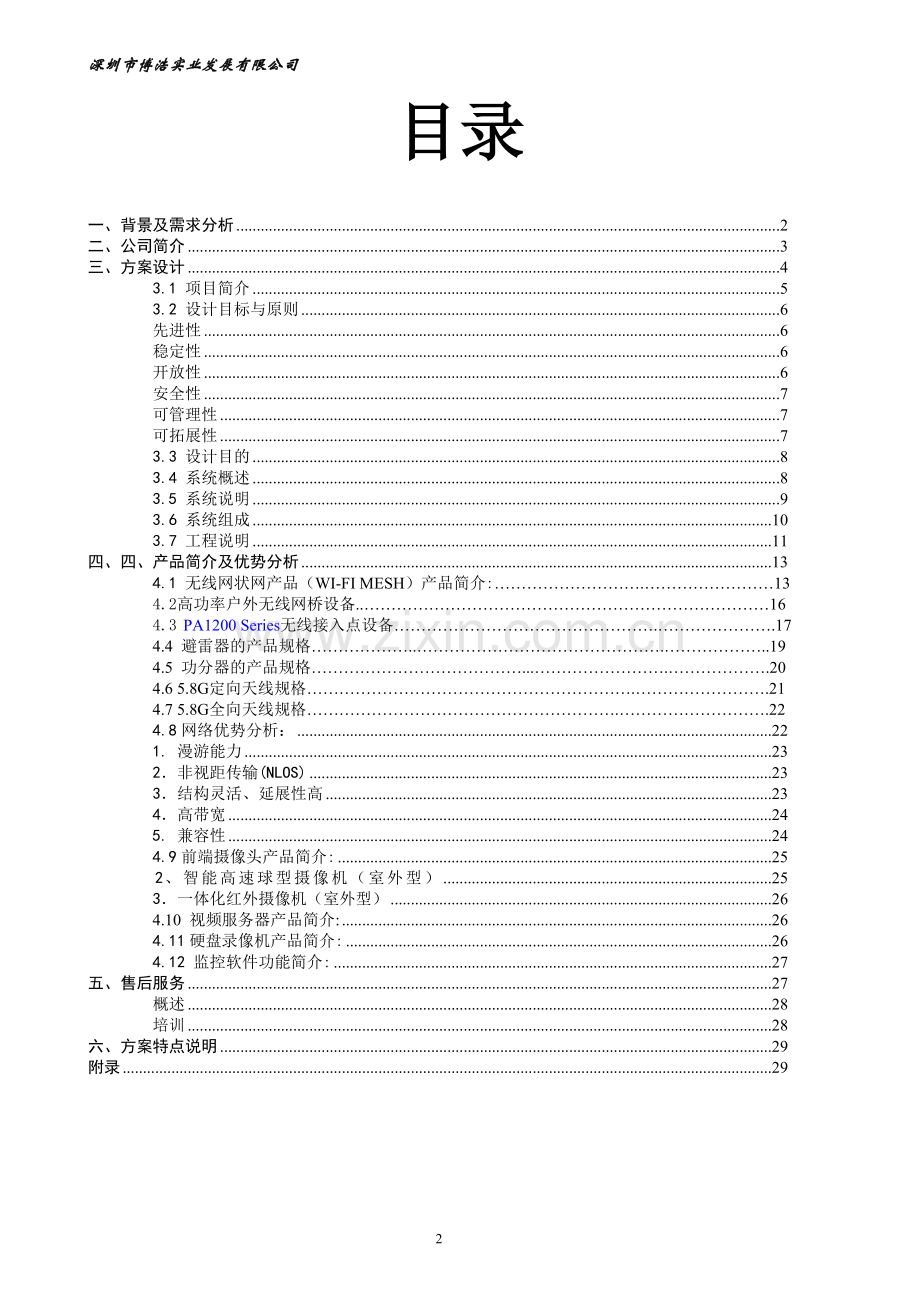

目录
一、背景及需求分析 2
二、公司简介 3
三、方案设计 4
3.1 项目简介 5
3.2 设计目标与原则 6
先进性 6
稳定性 6
开放性 6
安全性 7
可管理性 7
可拓展性 7
3.3 设计目的 8
3.4 系统概述 8
3.5 系统说明 9
3.6 系统组成 10
3.7 工程说明 11
四、四、产品简介及优势分析 13
4.1 无线网状网产品（WI-FI MESH）产品简介:……………………….……………………13
4.2高功率户外无线网桥设备..…………………………………………………………………16
4.3 PA1200 Series无线接入点设备………………………………………….………………….17
4.4 避雷器的产品规格………………..……………………………………….………………..19
4.5 功分器的产品规格…………………………………...…………………….……………….20
4.6 5.8G定向天线规格…………………………………………………….…………………….21
4.7 5.8G全向天线规格………………………………………………….……………………….22
4.8网络优势分析： 22
1. 漫游能力 23
2．非视距传输(NLOS) 23
3．结构灵活、延展性高 23
4．高带宽 24
5. 兼容性 24
4.9前端摄像头产品简介: 25
2、智能高速球型摄像机（室外型） 25
3．一体化红外摄像机（室外型） 26
4.10 视频服务器产品简介: 26
4.11硬盘录像机产品简介: 26
4.12 监控软件功能简介: 27
五、售后服务 27
概述 28
培训 28
六、方案特点说明 29
附录 29

一、背景及需求分析
随着对于安全监控管理要求的不断提高，数据通信、图像监控已经是现代化管理中必不可少的一个部分。但是由于受技术及投资成本的约束，人们对于监控的范围大都仅仅局限于几个小范围的重要地点，除了公安系统或某些政府机构外，很少有公司能够真正地做到对于大范围的区域进行实时监控。然而随着人们对于安全意识的不断增强，也随着国际大环境对于安全等级的不断加强，类似于大范围周边的远程监控和分散区域的远程集中监控也逐步进入的人们的需求之中，如开发区、工业区、物流中心、仓储中心、工厂等区域。
但对于上述地点的监控，由于存在着监控范围广、监控距离远和监控要求高的特点，因此没有合适的通讯线路及监控成本巨大的问题，就严重地困扰着管理者对项目的实施。
所有的图像监控系统主要由以视频服务器为核心，以及摄像机、云台、解码器等设备组成。摄像机设置于所需要监控的重要区域口，可监视各个进出入口的车辆、人员状况；可以监视停车场、办公楼、宿舍楼、工厂的安全状况；可以监视园区及厂区周边非进入区域的日常状况。监控软件可将日期时间叠加显示在监控图像上，并录像存档，这样既可作实时监控或有选择地审查可疑的监控目标，实现对大范围周边地区图像信息化的监督管理，并能够对擅自闯入的行为提供凭证。监控软件可以同时显示多个周边区域、工厂仓库、重要路段的画面，并在同一时间录下相关的多个图像。
以目前国内常用监控技术而言，只要在所需监控的周边地区拥有光纤传输线路，则利用原有的光网络进行有线图像传输，并不是一件十分困难的事，投资成本也不算很高。但如果所需监控的地点周边没有光纤传输线，而且所需监控的地点又离开监控中心较远，或监控中心比较分散，需要多个分监控中心，则利用现有的有线网络监控方案就会存在很大的问题。光布设光缆的投资就将会增加很大的成本，更不用说政府关于布设地下管线和架空线的规定，无论是开挖地下光缆工程还是架设空中光缆线都要经过非常繁琐的审批程序，还不保证能够得到批准，即便是得到了批准，则布设光缆线的成本又将是一个天文数字，且施工周期漫长，这些还不包括今后每年的巨额维护费用。
我们提出的无线监控解决方案，能够有效地解决上述有线监控中存在的问题，无论所需监控的范围如何巨大，监控的环境如何复杂，监控点距离多远，利用我们公司最先进的无线传输设备可快速解决上述难题。无需铺设昂贵的光缆、无需各项繁琐的申报、无需冗长的施工周期，只需利用我公司的无线传输设备构建起必要的网络框架，即可能够实现所需的各项监控目的，加之无线网络的灵活性和扩展性，都可使用户随着监控需求的不断改变，而随意地调整整个监控网络，综合成本的优势将显而易见，这套解决方案将彻底解决有线监控领域关于无通讯线路、大面积范围及远距离监控的空白点，为整个“平安社会”的发展尽一份力量。

二、公司简介
“深圳市博浩实业发展有限公司”是专业致力于无线“Mesh”传输技术及其解决方案的开发,应用及推广的企业。
公司产品适用于电力，煤炭，公安、边防、海关、交通、消防、环保、城管、仓储、物流、森林防火、码头、旅游、防洪等行业及部门.
利用无线MESH技术，能够全天候，无人职守地实现数据、音频、视频的实时定向采集、传输；显示稳定,高清晰的图像资料；是当代网络、通讯传输及安防监控设备理想的升级换代产品。
公司历程:
2005年，公司介入无线“Mesh”网络技术市场推广应用.
2006年，公司正式产出Mesh产品(MESH AP/MA3050,节点/VA1400)并小面积应用.
2007年, 设计并建立第一个”WI-FI MESH”无线科技示范园区.
2008年，在北京合作成立“北京纽麦讯科技有限公司”，产品成功与著名有线电视运营商上市公司“歌华有线”对接，完成了“地铁8号线”与“北京亦庄经济技术开发区”的无线示范项目.
2009年, 与国内几家大型煤矿(包括兖州矿业集团)合作开发井下通信及传输产品.
同年底参与设计,实施全国第一个大型郊野公园森林防火无线监控项目(40平方公里).
2010年， 参与华东电网集中规模招标采购并成功中标，成为电力行业首家采用WIFI MESH组网技术进行线路监控预警的公司。

我司的新一代的无线Mesh网状网拓扑，多跳链路和先进的路由协议，通过融合IEEE802．11a／b／g/ n等无线通信技术，其优点是：组网迅速，结构灵活，传输率高，移动性好，可靠性强，成本低，可极大拓宽网络视频监控的应用范围。随着无线Mesh技术的发展和国际标准的建立，其独特的优势必已经在包括视频监控在内的多种行业领域发挥重要作用。

公司在安全防范和系统集成行业中的优势：
1．有完成系统集成的能力和实力
公司具有丰富的工程项目组织、管理和协调经验；具备承担系统分析设计、软硬件设备选型与配套、应用软件开发、系统安装调试及系统维护的能力。
2．具备完成系统集成、开发、调试的环境设备
公司具有安全防范系统集成开发调试的基本手段;应用系统调试及仿真模拟的环境，微机、工作站、服务器、无线局域网、软件开发工具、测试仪器设备等。
3．拥有完善的配套机构，具备实时、周到的技术服务能力
公司可供每周7天的技术咨询服务，保证最快的提供现场售后服务。

三、方案设计
3.1 项目简介
公司总部坐落于中国广东第三大城市佛山市南海区松夏工业园区日田路。这里风景如画气候宜人，地理位置优越、毗邻港澳，水陆路交通发达，与中央电视台南海影视城、南国桃园相邻，既是旅游休闲度假的好去处，也是企业安家发展的乐土。这里不但成就了电视机制造企业的强势，同时也培植了从产品开发到材料配套制造出品一条龙配套的庞大的完善网络体系。不但为社会和消费者提供优质产品奠定了基础，更令这里成为中国家电制造业的生产基地和培养家电制造业专才的摇篮。
根据日田集团的总体规划和要求，我公司对整个园区建筑进行无线监控的部署进行勘察和规划，需要监控的区域包括，停车场，网球场，A栋拐角，E栋正前方宿舍大楼，职工便利店，储备区前方过道及K栋拐角，保安休息室和油漆仓库前方小道和T栋拐角。总设备配置预算为xx,详细设备清单附后.

3.2 设计目标与原则
整个系统的设计将贯穿以下设计原则：
先进性
选用先进的无线网络设备、监控设备和软件管理平台，采用先进的设计思想，使网络在今后一定时期内保持技术上的先进性。
稳定性
网络的稳定性对系统的可用性和使用率来说至关重要。有很多因素都会影响无线网络的稳定性，如天线位置和朝向、AP功率、信号干扰、码流的设置等，所以应由经验丰富的团队来实施。
开放性
网络设计及网络设备选型遵从国际、国内标准，使网络具有开放性和兼容性，本方案所选用的产品能够与当前网络设备兼容或提供相应接口。
安全性
系统将利用多SSID、VLAN隔离、支持多种认证方式等功能为系统提供安全解决方案，同时为以后进一步的安全措施提供必要的接口。
可管理性
监控系统应具有良好的可管理性，这点对无线网络来说尤其重要，因为无线网络设备多半铺设在人员不容易到达的地方。远程监控、远程升级、准确判断故障等功能能够使网络管理人员能方便及时地掌握诸如网络拓扑结构、网络性能统计、网络故障等信息，能简便地对网络进行统一配置和调整，确保网络工作在良好状态。
可拓展性
网络设计在充分考虑当前情况的同时，必须考虑到今后业务发展的需要，留有充分的升级和扩充的可能性，在每个可监控区域内，我们将保留一定的信道容量以便今后扩展。并为将来无线覆盖预留频点资源.
3.3 设计目的
本方案将通过对动态观察可以达到以下目的：
1)监控进出园区的人及车辆；
2)监视园区内部的非正常活动（人为异常活动、破坏公共设施、点燃易燃物品或纵火等）；
3)对摄录下来的图像进行回放，以数字形式保存以备察验，一旦发现问题后能够更加有效的进行现场回察。

3.4 系统概述

主园监控点外围设计：

因集团主园外围的监控点较少，监控面积较小,监控环境较复杂，监控中心设在主楼，监控方案如下：
在主楼楼顶设置两个MESH AP和2个AP基站用以发射和接收监控数据，在停车场地区设置一台VA1400的AC设备，对应布置1个一体化高速球，以监视前方停车场。在网球场右边布置1个高速球，以巡视前方网球场和右边的小道。在A栋办公楼的左边拐角处布置2个一体化高速快球，一个监视通往大门口的小道，一个监视左A栋办公楼的小道。在E栋办公楼正前方小道旁布置1个一体化高速球，巡视正前方地区及周边地区；在原餐厅和宿舍大楼的右前方布置1个一体化高速球用来监视前方小道。在职工便利店的右前方围墙上设1个一体化高速球，用来监视前方的小道，在储备区和K办公楼的有拐角布置2个一体化高速球，一个巡视储备区前的小道，另一个巡视K办公楼左侧的小道，在广告牌的正前方布置1个一体化红外枪机，用于监视由广告牌至大门保安亭的小道，在保安休息室和T座办公楼的左拐角处布置2个一体化高速球，一个用于监控油漆仓库前方的小道，另一个监视T座左侧的小道。
监控中心的配备：
1、 配备无线数控收发设备。
2、 配大屏幕液晶(可选)。
3、 配监视器。
3.5 系统说明
· 采用最新无线MESH技术的连接方式对整个集团外围进行监控；
· 所有增设的室外监控点通过无线连接的方式和主楼的MESH连接；
· MESH主干（点对点）传输使用802.11a 5.8G频段，监控点到MESH链路（点对多点）使用802.11b/g 5.8G频段;
· 使用频段尽量岔开，减少无线干扰；
· 摄像头采用420线以上高分辨率镜头和CCD，具备彩转黑或红外探照等方式方便夜间进行监控；
· 视频服务器和硬盘录像机支持H.264或MEPG-4格式的视频编解码；
· 采用集中式网络拓扑，总监控中心位置在主楼一楼，可以对园区内每一个摄像头进行管理和控制，充分考虑网络的安全性，系统具有多层次的安全保护措施，以满足用户身份鉴别、访问控制、可稽核性和保密性等要求；
· 在网络规模不断发展的情况下，系统应可不断升级和扩充，保证系统可用；
· 尽量采用就近供电的方式，不影响集团园区正常工作和建筑物的美观；
· 设备和天线安装在架杆上，天线周围尽量没有遮挡物；
· 设备安装避雷器和连接地线；

3.6 系统组成

本方案针对日田集团管理而设计。系统要求对园区的重要环节及周界进行观看与录像，同时鉴于园区的地理环境，而采用无线微波传输方式，将监控图像以无线传输方式传送到监控指挥中心，监控中心对整个园区进行实时监控和记录，使管理部门能及时、充分地了解园区的情况。
系统设计构成：
按照系统功能划分，本系统可分为以下几大部分：
1)前端图像信号的采集部分：包括各种高性能的摄像机、镜头等；
2)信号传输部分：本方案采用无线微波传输；
3)指挥中心控制部分：主要有切换方式控制主机，进行数字采集和集中处理前端信号。如切换目标场景到任一个监视器图像上，对各处的摄像画面进行监视和控制；
4)图像存储部分：将音视频等信息储存在矩阵硬盘录像机上；
5)显示部分：主要有计算机显示器、数字电视机等；
6)控制部分：采用无线数字指令控制前端摄像机部分。

设备选择：
本系统方案设计中，主要设备均采用国内外优质监控产品，其中传输设备采用我公司自主研发的数字微波系统。该系统功能强、技术新、使用方便，且系统扩展性强。

3.7 工程说明
1、无线设备室外部分的安装：
无线接入点安装在室外抱杆或者墙壁上。从室内部分引上来的供电线缆直接接到无线接入点的供电模块端口，再无线接入点设备的RF接口通过N－Type转接线连接接到避雷器上，避雷器再与天线相连。
室外基站安装示意图：（以VA1400为例子）

3、防雷系统要求：
（一）安装扩频通信设备的站点，应有完善的防雷接地系统。防雷接地标准应符合YD5004-94《数字微波接力通信工程设计规范》、YD2011《微波站防雷与接地设计规范》和YD26《通信局（站）接地设计暂行技术规定》，接地电阻应≤5Ω。所有天线位置应在避雷针的保护角以内。
（二）安装天线的支架应接地系统良好连接。

四、产品简介及优势分析

4.1无线网状网产品（WI-FI MESH）
MA3050-48E
我公司智能型室外无线网络MESH设备，采用先进的智能循序作业专利技术，多射频模块及双频段的设计，在使用上展现了良好的灵活性及效能。强化的工业设计使产品的耐候性及防水性能适应严厉的户外气候条件。
产品特色
MA3050-48E是一款运营商级别的性能优异的无线网状网产品；
它包括两个无线系统：一个无线系统为网状网桥接（Bridge）的接口，
做为无线回程（BACKHAUL）的应用。
另一个无线系统为无线局域网接入点(AP).
MA3050-48E完全支持IEEE802.11a/b/g标准及特性，工作于5.8GHz及2.4GHz两个频段.除原有54Mbps的传输速率外,并具有Turbo G/Supper A的功能,带宽可有效提升到108Mbps.
MA3050-48E具备高速移动能力、自我构建、自我修复功能.兼有结构灵活、快速部署、易于安装、通信负载平衡的特点，而且满足兼容性、安全、可靠的特点。完全符合运营商在公共网、专网及热区的应用.
优点
自配置，自修复，最多可达40个节点
侦测&报告流氓 AP
支持DFS（Dynamic Frequency Selection）动态频率选择功能，具有自动选频能力.TPC(TRANSMIT POWER CONTROL)发射功率控制技术.
无线客户端负载平衡(LOAD BALANCING)
IP 67 外壳,适合恶劣天气,防水防尘设计.
接收信号强度显示(RSSI)
高速移动漫游切换技术
移动视频监控高带宽传输
支持160Km/h车速的高速移动高带宽传输
特性
• 两个独立的无线模块: 802.11a/b/g 同时适用作AP 和MESH桥接
• 支持Super G & Turbo A 高达108 Mbps
• 应用模式：接入点(AP)/无线桥接(BRIDGE)或中继(REPEATER)
运行模式: 无线接入点/网关,
在网关模式下,可以设置防火墙,支持IP过滤,内容过滤,端口过滤等功能.
• 以太网供电(PoE)标准
支持语音优先级别配置QOS
支持SNMP,可以收集和存储网络中使用者的信息和系统信息
支持DHCP SERVER/CLIENT
安全特性
VLAN 802.1Q
支持多无线SSID/VLAN绑定（Multi-SSID/VLAN）
为每个SSID/VLAN提供独特的安全级别和服务质量(最多4094个VLAN)
VPN 透明传输
64/128/152-bit WEP隧道化加密
AES-CCMP/WPA2/802.11i加密
MAC 地址过滤 ,
支持远程认证拨号客户(PPPOE)
产品规格书

分类
项目
描述
系统设定
运行模式
覆盖(AP),桥接(Mesh)，网关
标准
无线

有线
IEEE.802.11a IEEE 802.11b IEEE 802.11g
IEEE802.3,IEEE 802.3u
IEEE802.3af
速率
SUPER G,Turbo a
IEEE.802.11 a/g
IEEE.802.11 b
108Mbps
54Mbps
11Mbps
硬件
CPU
IXP425@533MHz
内存
8M flash,64M SDRAM
电源供应
100-240V AC 50/60Hz～48V DC/0.5A
支持POE（802.3af）
看门狗
IXP425内置，GPIO 支持。
环境

工作温度
-20～65℃
储存温度
-40～80℃
工作湿度
0～95﹪RH
物理特性
尺寸
180X 77X165(mm)
重量
2公斤
国际标准
美国
FCC CLASS A
欧洲
ETS300328，ETS301489-1及17
CE /EN60950，EN55022 CLASSB， EN50082-1 1998
系统特性
最大发射功率
17dBm:11b/g
15dBm:11a
调制方式
BPSK，QPSK，CCK，OFDM（BPSK/QPSK/16-QAM/64-QAM）
接收灵敏度
IEEE802.11a/g
错包率10%：
－71dBm@54Mbps
－76dBm@48Mbps
－80dBm@36Mbps
－82dBm@24Mbps
－84dBm@18Mbps
－85dBm@12Mps
－87dBm@9Mps
－88dBm@6Mbps
工作频率
5GHz：
美国：5.15GHz～5.25GHz
5.25GHz～5.35GHz
5.725GHz～5.825GHz
欧洲：5.47GHz～5.725GHz
中国：5.725GHz～5.850GHz
2.4GHz：
美国：2.412GHz~2.462GHz
日本：2.412GHz~2.484GHz
欧洲：2.412GHz~2.472GHz
中国：2.412GHz~2.472GHz
2、高功率户外无线网桥设备
工业级别(-40~70度),优异的稳定性及耐侯性

标准：IEEE 802.11 a/ b/g
型号：VA1400AG-12E
特性：
适用标准
网络:IEEE 802.3/IEEE 802.3u/IEEE;
传输速率:10/100Mbps;
无线网络:IEEE 802.11a/b/g 国际标准;
传输速率:54Mbps.
适用模式
多种运行模式:
接入点(AP /Bridge/AP Router)/客户端(AP CLIENT/CPE ROUTER)/中继转发(REPERTER)；
多种应用模式:
点对点传输(PTP)/点对多点(PTMP)传输/热点覆盖(AP)；
安全特性
支持含有TKIP/AES的WPA-PSK,WPA-PSK2；
支持64-bit/128-bit/256-bit 动态WEP Key；
支持MAC 地址过滤.
可隐藏的SSID；
管理特性
支持WEB操作接口及远程WEB系统升级；
支持简单网络管理协议(SNMP)；
支持管理信息基础管理(MIB);
支持Syslog/Interface Status Information.
安装与调校
传输功率控制:1/16,1/8,1/4,1/2,3/4,FULL
传输距离设置:1~50000米；
接收信号强度显示:RSSI值0~100%.

技术规格:
分 类
项 目
描 述
概 述
标 准
Wireless : IEEE 802.11a/b/g
Ethernet : IEEE 802.3/u (10/100BaseTx)
速 率
• 802.11a: Up to 54Mbps (108 Mbps)
• 802.11g: Up to 54Mbps (108 Mbps)
• 802.11b: Up to 11Mbps
硬 件
Chipset
CPU/BB.MAC: Atheros 2313@180MHz
Radio: Atheros 5112
Hardware watch dog
3、 PA1200 Series无线接入点设备(无线热点/覆盖/传输/监控)
IEEE 802.11a/b/g
High Power Outdoor AP
为一无线网络接入点设备，
完全支持IEEE802.11a/b/g标准及特性，使用于5.8及2.4两个频段.除原有54Mbps的传输速率外,并带有Turbo G/Supper A的功能,将带宽有效的提升到108Mbps. PA1200具有VAPs（虚拟AP/VLAN）的功能,以满足不同的运营商及客户端需求. PA1200提供安全、可靠、易用的无线局域网应用,解决点对点传输,点对多点传输,热点覆盖等应用.满足运营商视,频监控及解决所有的有线网络无法到达的问题.
特性：
适用标准
网络:IEEE 802.3/IEEE 802.3u/IEEE 802.3af compliant,传输速率:10/100Mbps
无线网络:IEEE 802.11a/b/g 国际标准.传输速率:54Mbps/Turbo G-108Mbps/Supper A-108Mbps
适用模式
多种运行模式:
接入点(Access Point)/客户端(Client)/点对点桥接.(Bridge)/转发(Repeater)/内部组网(Inter-building)
多种应用模式:
点对点传输/点对多点传输/热点覆盖
安全特性
支持含有TKIP/AES的WPA
支持64-bit/128-bit/152-bit 动态WEP Key
支持VAPs/VLAN（虚拟AP/VLAN）
多组群的安全设置，使得不同的客户端可以方便安全地共享同一个基础网络架构.每个VAP分配一个SSID,以区分政策和服务为不同用户构成多个虚拟网络VLAN.
支持MAC 地址接入过滤
支持远程认证拨号客户.
可隐藏的SSID
管理特性
支持WEB操作接口及远程WEB系统升级
支持简单网络管理协议(SNMP)
支持管理信息基础管理(MIB).
支持因特网到接入点的通信优先等级及无线网络电话的语音优先级配置(QoS)
支持syslog /Interface status information.
安装与调校
传输功率控制:Full/Half/Quarter/eighth/Min.
传输距离设置:0~36000米
接收信号强度显示:RSSI值/0~100%
产品规格
分类
项目
描述
系统设置
工作模式
AP/Station Adapter/Wireless Bridge/Wireless Repeater/Wireless Inter-Building.
工作频率
IEEE 802.11a/b/g
USA(FCC): 2.412 GHz~2.462 GHz
(Ch1~11)
USA (FCC): 5.150 GHz ~ 5.350 GHz
5.725 GHz ~ 5.850 GHz
Europe(ETSI):2.412 GHz~2.472 GHz
(Ch1~13)
Europe (ET 5.150 GHz ~ 5.350 GHz
5.470 GHz ~ 5.725 GHz
Japan(TELEC): 2.412 GHz~2.472 GHz
(CH1~CH13)
Japan (TELE5.150 GHz ~ 5.250 GHz
信道
802.11b/g
• US/Canada:
11 (1 ~ 11)
• Major European country:
13 (1 ~ 13)
• France:
4 (10 ~ 13)
• Japan:
  14 (1~13 for 11b/g , and 14th for 11b only)
• China:
13 (1 ~ 13)
802.11a
• US/Canada :
12 non-overlapping channels
5.15GHz ~ 5.35GHz,
5.725GHz ~ 5.825GHz
• Europe:
19 non-overlapping channels
5.15GHz ~ 5.35GHz,
5.47GHz ~ 5.725GHz
• Japan:
4 non-overlapping channels
5.15GHz ~ 5.25GHz
• China:
5 non-overlapping channels
5.725GHz ~ 5.85GHz
输出功率
• 11b/g : 26dBm @ 1Mbps
• 11b/g : 22dBm @ 54Mbps
• 11a : 22dBm @ 6Mbps
• 11a : 19dBm @ 54Mbps
调制方式
BPSK, QPSK, CCK and OFDM (BPSK/QPSK/16-QAM/64-QAM)
接收灵敏度
IEEE 802.11a/g
Sensitivity @ Packet Error Rate: 10%
• 54 Mbps:~ -74dBm
• 48 Mbps:~ -77dBm
• 36 Mbps:~ -83dBm
• 24 Mbps:~ -86dBm
• 18 Mbps:~ -90dBm
• 12 Mbps:~ -91dBm
• 9 Mbps:~ -93dBm
• 6 Mbps:~ -94dBm
分类
项目
描述
总述
标准
Wireless : IEEE 802.11a
IEEE 802.11g
IEEE 802.11b
IEEE 802.11b/g
Ethernet : IEEE 802.3,
IEEE 802.3u
Ethernet : IEEE 802.3af compliant
数率
• 802.11a: Up to 54Mbps
(108 Mbps Supper A possible)
• 802.11g: Up to 54Mbps
(108 Mbps Turbo G possible)
• 802.11b: Up to 11Mbps
硬件
CPU
IXP422
(IXP 425 Optionally supporting)
内存
• 8MB Flash
• 133MHz/32MB SDRAM
电源
• PoE Adapter Input :
100 - 240 Vac, 50 - 60Hz
• Power over Ethernet: 48V
看门狗
Internal Watch-dog Module in IXP422
With GPIO resetting to other components
环境
工作温度
-20 ~ 65℃
储藏温度
-40 ~85℃

5 ~ 95% RH
储藏湿度
5 ~ 95% RH
规格标准

US
FCC part 15 Class B, Sec. 15.247, 15.109
Europe
ETS 300 328, ETS 301 489-1 and 17, and CE mark EN 60950, EN 55022 Class B, EN 50082-1 1998
物理特性
尺寸
180.0 x 77.0 x 165.0 (cm)
重量
2.00 KGM

4、避雷器的产品规格
避雷器

Specification

Frequency Range
l0 - 6GHz

V.S.W.R
l1.25 : 1 Max. @ DC～4.0 GHz

l1.45 : 1 Max. @ 4.0～6.0 GHz

Insertion Loss
l0.8dB Max. @ DC～6.0 GHz

Impedance
l50 Ohms

DC Breakdown Voltage
l90V + 15%

Impulse Breakdown Voltage
l1000V

Insulation Resistance
l10000MΩ

Maximum Withstand Current
l5 KA

Connector
lN Plug to N Jack

Dimensions
l61(L) x 27.5(H) x 23(W) mm

Weight
l105gw

Salt Spray
lMIL-STD-202F method 101D

Temperature
l-40 to +90 deg. C

Humidity
lUp to 90% at 25 deg. C

Material
lDie-casting aluminum

Warranty
l1 Year

5、功分器的产品规格

功分器（1-2）

SPECIFICATIONS:

Electrical Specifications

Description
2 Ways

Frequency Rangy (MHz)
5100-5900

Insertion Loss (dB)
＜3.5

V.S.W.R
＜1.4

Impedance
50ohm

Isolation (dB)
＞20Db

Max Power
50W

Temperature
-30℃ to 60℃

Connectors
N-Female

Humidity
5-95%

Weight
165g

5.8G定向天线产品规格

Item
Description

Type
panel
P/N
AP-xx5159-NF
Gain
9/13/15/19dbi
V.W.S.R
≦1.5
Max Power
20W
Impedance
50Ω
Vertical
65° /35° /30° /17°
Horizontal
75° /42° /30° /17°
Mounting Kit
32~45mm pipe mount
Wind survival
180km/hr
Material
ABS

Operation Temp
-40℃ ~ +80℃
Connector
N-Female

Applications
l 5.1 ~ 5.9GHz ISM Band
l IEEE 802.11a/b/g, 802.11n Wireless LAN
l Directional and Multipoint Applications
l Bluetooth
l Public Wireless Hotspot
l WiFi, RFID
l Wireless Video Systems

5.8G全向天线规格
Item
Description

Type
OMNI
P/N
AO-xx5159-NF
Gain
6/8/10dbi
V.S.W.R.
≦1.5
Max. Power
50W
Impedance
50Ω
Vertical
18° /10° /8° /6°
Horizontal
360°
Mounting Kit
32-45mm pipe mount

Wind survival
180km/hr
Material
Fiberglass
Operating Temp
-40℃- 80℃
Connector
N-Female

Applications
l 5.1-5.9GHZ ISM Band
l IEEE 802.11a/b/g/n Wireless LAN
l Directional and multipoint applications
l Public Wireless Hotspot
l Bluetooth, WiFi, CDMA, RFID, GSM
l Wireless Video Systems
网络优势分析：
1. 漫游能力
提供很好的移动漫游能力，移动时速以及端到端的安全连接等等。支持终端速度在160km/h的无线通信，在移动过程中仍然可以保持稳定无线连接。
2．非视距传输(NLOS)
MESH无线网络可以很容易实现NLOS配置，因此在室外和公共场所有着广泛的应用前景。与MESH有直接视距的用户先接收无线信号，然后再将接收到的信号转发给非直接视距的用户。MESH无线网络所具有非视距传输的特性大大扩展了无线宽带的应用领域和覆盖范围。
3．结构灵活、延展性高
室外无线网络基站能够提供多种架构，点对点、点对多点、热点、热区覆盖、以适用多种复杂环境。若在已建设完成的无线网络中增加或减少无线设备，都可以轻松完成。
4．高带宽
无线通信的物理特性决定了通信传输的距离越短就越容易获得高带宽，因为随着无线传输距离的增加，各种干扰和其他导致数据丢失的因素随之增加。因此选择经多个跳接来传输数据将是获得更高网络带宽的一种有效方法，而这正是MESH的优势所在。
5. 兼容性
采用标准的802.11a/b/g制式，可广泛地兼容无线客户终端。

4.2前端摄像头产品简介:
1、智能高速球型摄像机（室外型）

产品参数 AS
