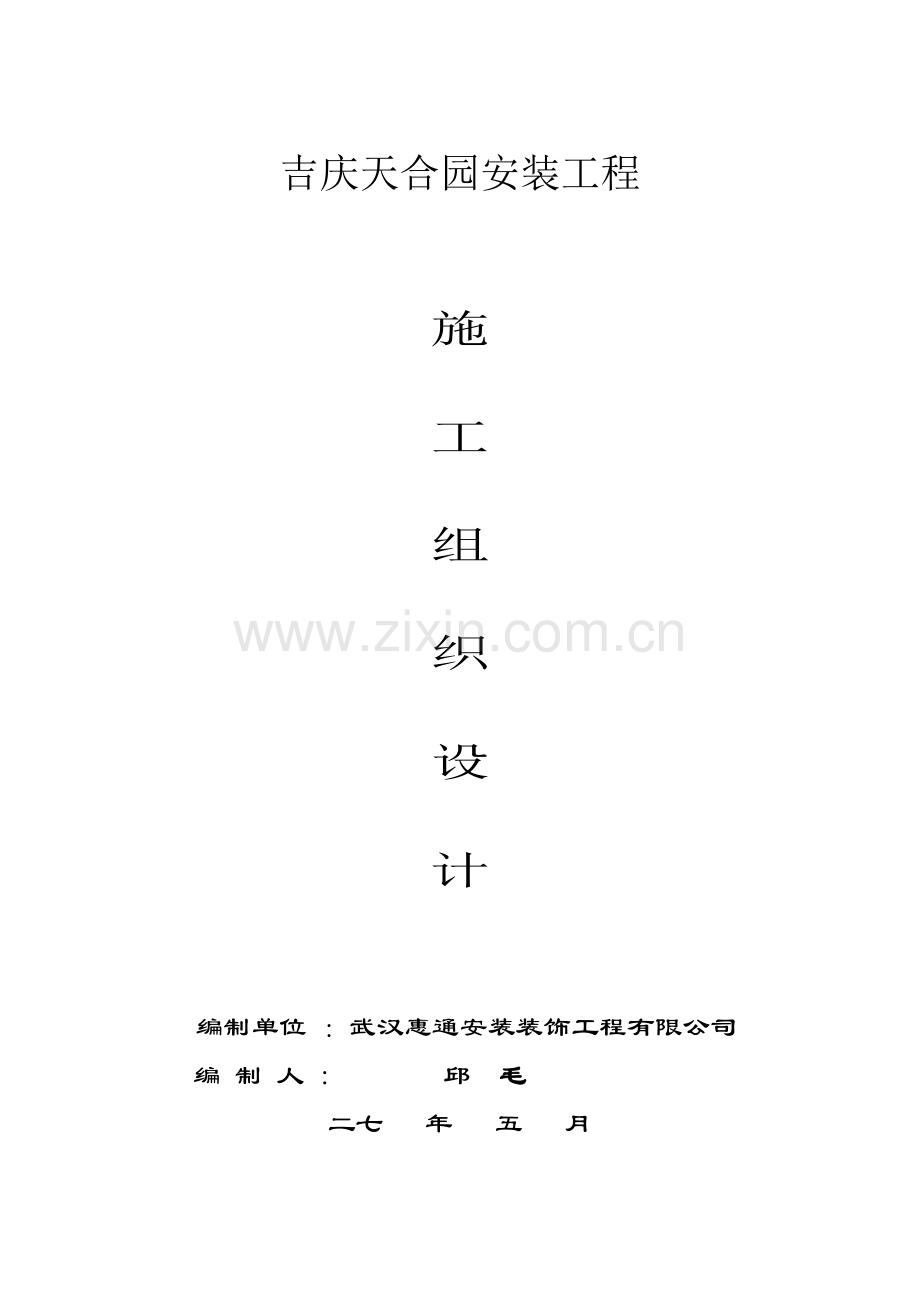

天合园安装工程施工组织设计方案.docx

吉庆天合园安装工程施工组织设计 编制单位 ：武汉惠通安装装饰工程有限公司编 制 人 : 邱 毛二七 年 五 月 目 录一、 工程概况二、 施工准备三、 施工现场平面布置四、 施工部署五、 分部分项工程主要施工方法六、 工程投入的主要施工机械设备情况、主要施工机械进场计划七、 劳动力安排计划八、 确保工程质量的技术措施九、 确保文明施工的技术组织措施十、 确保工期的技术组织措施十一、 确保安全的技术组织措施十二、 施工场地总平面布置示意图一、 工程概况吉庆天合园商住楼位于大智路与铭新街交汇处，地下二层作人防及车库用，面积2500m2，地上三十一层，建筑面积 2其中一、二层为商场，三三十层为住宅，安装内容有给排水、建筑电气、消防通风及地下室平时通风。 给排水工程 含生活给水系统、生活污废水系统、室内消火栓给水系统、自动喷水灭火系统。生活给水系统分个区，层及以下由市政管网直接供水。层由变频调速泵减压供水为低区，层由变频调速泵直接供水为中区，层由屋顶生活水箱供水为高区，生活污水系统采用污废水合流制，经化粪池处理后，排入市政水管。室内消火栓给水系统按竖向分为高区和低区，低区为地下层，高区为层，其中低区层水平干管与竖向立管环状，高区在屋面设置环管，高低区共用一个高位消防水箱，消火栓系统设置组消防水泵结合器，地下二层设消火栓加压水泵一组。自动喷水灭火系统设置区域有地下车库、商场、住宅走廊、合用前室及梯间前室，在屋顶设置高位消防水箱并设置一套自动气压消防稳压设备。 管材选用，生活给水管采用钢塑管，室外给水管采用管，排水管道采用离心铸铁管，卡箍连接，室外采用双壁波纹管，消防给水管采用普通热镀锌铜管 沟槽连接，丝扣连接。 建筑电气工程 包括强电、弱电，强电部分由开闭所引来高压电源至高压配电室。高压配电室设台变压器，一台供住宅用电，两台供消防、商场、地下室用电，照明干线由低压柜采用塑料电缆引至竖井内，竖井内采用插接母线，分插引至各层电表箱，动力干线采用塑料电缆沿托盘式电缆桥架敷设至竖井及各动力配电箱，防雷与接地按三级防雷考虑，利用建筑物基础钢筋作为接地体，弱电部分含电视、电话系统。 管线预埋，火灾报警系统防护等级按一级设置，消防联动控制包含消防泵、喷淋泵、送排烟机、正压风机、电梯、消防电话及火灾应急广播系统。 通风工程，含消防通风及地下室平时通风，地下室设机械排烟系统，平时通风与排烟系统合用，电梯前室采用机械送风防烟系统，风管采用不燃材料制作。二、 施工准备.分部分项工程质量控制目标(确保优良)序号控制项目质量目标责任人 给排水工程优良黄 飞强电弱电工程优良邓元青通风空调工程优良黄 飞.工期目标工期控制目标天,其中水、电预埋天,安装天,系统调试竣工验收天。.施工图纸会审管道、电气各个专业在了解设计意图和熟悉施工图纸基础上,组织起来对图纸进行会审,使施工图纸齐全,正确和一致,符合现行的施工及验收规范和标准,技术既先进又切实可行,通过会审,对施工图纸上存在的问题以书面的形式提出,求得解决,并办理正常的签证和审批手续,从而达到不影响施工,不发生返工,不影响工程质量。.编制施工预算编制施工预算,下达成本计划,确定项目管理目标。.主要设备和材料的到货时间根据工程进度要求,对于某些不能满足进度要求的设备和材料报业主解决,确定供货期限到货时间,以免影响工程进度。.提出预制加工件,绘制加工图,事先安排预制加工,包括消防喷淋管、风管、电管及支吊架、非标准构件和非标准设备的预制加工。.明确安装技术要求和验收标准。.确定施工力量,下达施工任务,进行技术交底,使广大施工人员心中有底。.提出需要编制施工方案和施工工艺的项目,如本工程主要有:(1) 管道安装施工方案;(2) 调试方案(包括给排水、电气等).提出技学习和培训计划,施工前实施,以满足施工需要。(1) 组织工人进行电气焊接培训,提高技能。.做出交叉作业配合施工的安排。(1) 安装与土建施工的交叉配合;(2) 安装各专业施工之间的交叉配合;(3) 安装与装饰之间的交叉配合;(4) 成品保护配合;根据工程进度表,结合土建与装饰的实际进度,提出交叉配合施工的项目、时间和要求。三、施工现场平面布置合理布置施工现场,不但可以便于施工,减少混乱,加快建设工程进度,还可体现文明施工,减少临时设施的设置,节约资金,布置原则:(1) 生活区与施工区分开;(2) 基本符合施工需要,工作方便;(3) 安排整齐有序,注意节约;现场平面布置主要解决问题有:(1) 经常保持运输设备和材料的道路畅通;(2) 制作加用的必需的场地;(3) 现场材料仓库;(4) 施工临时用水用电;(5) 现场办公室和生活宿舍、食堂、厕所。施工现场平面布置图服从统建总体规划。现场内的施工道路由土建作处理。临时用水、用电由现场以外的水源电源接入现场。 四、施工部署.为了加强现场管理,有计划地组织施工,现场建立安装工程项目管理组,同时建立质量保证体系和安全保证体系,使安装工程按期、保证地完成。.以主动积极的态度,配合好土建施工,为下一步良好条件。 要求是在建筑物中安装所需的各种预埋件和预留孔,做到不遗漏,尺寸和位置正确。由于这方面的工作内容较多,且分散烦琐,一般不容易做好。如存水池上预埋的许多钢套管(供引入电源、水源、污水排放和连接泵用),各层楼板预埋的暗电管、套管、接线盒预留孔;再如顶板和楼板上预埋的吊装用受力点。经验表明:一旦出现遗漏,或者位置不准,都会给安装带来困难和麻烦,严重的还会影响建筑物质量,为此,要求安装各专业施工人员,在土建每次浇灌混凝土前,对建筑物中上述预埋件和预埋孔,应主动清点复查,发现问题尽快提出,求得改正,以保不漏和正确。.安装管线施工的一般顺序是先室外后室内,室内的顺序是先立管主干管后分支管。为了充分利用时间和空间,开展立体交叉施工,为下一步层楼管线全面安装创造条件,当土建结构施工到高度,可安装各种管道立管。其顺序是自下而上。对一些条件差的管井,要积极创造施工条件,有时需要得到土建的配合,以保施工安全。实践证明:这一施工部署对加速工程进度和缩短工期是十分有用的。.根据楼内设备布置,应事先提出预留设备吊装孔,保证各大件设备顺利安全地进入到位。留孔的部位、大小和数量与建筑结构有关,需要与设计、土建和建设单位商定。.组织力量,画出安装大样图,按照先管道、后电气的安装顺序按照大样图施工。待安装作业基本完成,安装质量符合要求,由建设单位、设计、质检部门检查认可。再由土建和装饰单位配合作业,直到全部施工完毕。.消防喷林管道安装应采取措施，保证质量，缩短施工周期。由于工序作业多，要求高，影响因素多，稍有疏忽，往往影响质量，延长施工周期。因此，必须采取措施，妥善安排：1） 该部分管道的预制组装时间应尽量提前；2） 预制要按大样图进行，再在实际安装位置组装，保证预制组装的准确度；3） 应清除残留在管段上的焊渣和铁渣。管段上应敲注钢印编号，避免二次安装时用错。.扩大风管预制，提高机械化程度。这对提高风管质量，加速风管施工进度非常重要。.统一装用支吊架的型号、规格，集中预制，凭单领用，改变分散的现装现制，边装边制的习惯做法，有利于提高质量和节约材料。为此，事先应与设计和建设单位一起确定本工程所用支吊架的型号、规格，绘制加工图，注明技术要求，选定场地，有计划地组织力量预制加工。各施工组按需要填明规格数量，凭单领用。.严格按照方案施工，确保设备吊装安全。重视并切实做好隐蔽工程的检查和验收，以工序质量保证质量。钢套管预埋和预留孔、层楼板和墙壁中的电管预埋、管线试压、电气绝缘测试和吊平顶封闭等，均需要及时检查，并办好隐蔽工程验收签证手续。现场质检人员均需及时重视，严加控制，凡是检查不符合要求的，不得进行下一道作业，切实做到不漏项，不使工程质量留有隐患。.严格把住材料和配件的质量关。由于安装用料品种繁多，材料来源渠道多种多样，稍有不慎容易发生即将不合格或不符合设计要求的材料用于工程，影响工程质量。为了杜绝这种现象，应建立正常的来料检查验收制度，并填单签收认可。对于消防材料除要求具有合格证及质量保证文件和检验报告，还应具备消防产品认可单和消防产品销售许可证。当对某种材料有疑问时，可进行抽样检验或试验，以确定是否符合设计要求。.合理部署，妥善安排，缩短调试周期。由于各专业的调试工作量多而复杂，在一般情况下，使调试时间拖欠，影响交工验收。因此，要求各专业主管施工人员提早编制出调试方案，包括调试项目、调试方法、调试技术要求、实施时间和注意事项等。在不影响正常施工前提下，有计划地按系统分期分批完成部分调试工作。例如管道的试压和电气安装的测试，可以边施工边测试；再如安装各种机械设备，可接通临时用电单机试转等。五、主要施工方法及技术组织措施1 室内给水管道安装材料要求：生活给水管采用给水管，粘接连接，管材、管件等材料应有质检部门的产品合格证，管材应标有规格，生产厂家和执行的标准号，管件应有明显的商标和规格代号，包括批号、数量、生产日期和检验代号。管材和管件的颜色应一致，无色泽不均及分解变色线，管材管件的内外壁应光滑、平整，无气泡、裂口、裂纹、脆皮和严重的汽斑及明显的痕纹、凹陷。管件应光滑、无缺损、变形、合模缝、浇口应平整无开裂。管道粘剂宜采用管材生产厂家配套提供或制定的粘接材料前，必须做好必要的粘接试验。粘接剂必须使用有效期内的产品。作业条件：室内明装的管道系统，宜在内墙面粉刷层（或饰面层）完成后进行安装；暗装管道在墙面、地面粉刷前进行安装：敞开的管口应临时封堵。在土建施工过程中，应配合做好管道穿越墙壁和楼板的预留孔洞或预埋套管工作，预留孔洞的直径应比管道外径大50mm左右，暗装管道的管槽宽度宜比管道外径宽20mm，管槽深度宜比管道外径大20mm。操作工艺1.3.1室内给水立管和水平管及支管一般采用热熔连接，室内给水卫生洁具和管道的连接一般采用螺纹连接。1.3.2管道下料前，可在墙或板上用记号笔划出管道及管件、阀门等的安装走向和位置，以便计算出每断管道的长度，管段长度应计入管道插入管件和阀门等的结合深度。管的下管宜用细齿锯、割刀和割管机等机具，断口应平整并垂直轴线，断面处不得有任何变形。粘接管道断口后，须将插口处倒角，挫成壁厚度的，坡口角度为。坡口完成后应及时将粉末清除干净。1.3.3热熔连接前应用棉布或干布将承口内侧和插拭干净，不得有尘砂、水迹和油污。配管时候应将管材与管件承插口试插一次，在管道和管件配合良好后，再正式热熔连接。在试插时候用记号笔划出承口深度标线。管端插入承口深度不小于表规定：公称直径（）管端插承口深度（）1.3.4承插口热熔后，应即找正方向将管子插入承口，再加挤压，使管端插入的深度到所划标线，并保持静待，以防止接口脱滑。1.3.5承插口插接完毕后，应将挤出的塑料用棉纱或干布攥酒精清洁剂擦拭干净，粘接后不得立即对结合部位强行加载，其精置固化时间不低于下表规定时间：公称外径（）管 材 表 面 温 度-70-40-18以下 管道支架设置：1.4.1管道敷设除了特殊加强部位外均采用专门的管卡，一般有型和包箍两种，并应采用专门的塑料膨胀钉。成排安装采用金属管卡时候应在金属管卡和管道间垫5mm厚的橡胶垫。1.4.2管段组装前可用细铁丝临时固定，组队完成后再用管卡固定。固定间距见下表：管外径（）立管间距（） 水平管间距（）管道试压和冲洗：管道安装完成后或在隐蔽前应按批准的试压方案进行试压。管道试验压力为工作压力的倍，不得小于，稳压小时， 压力降不超过，然后在工作压力的倍状态下稳压，压力降不超过，以不泄漏为合格。管道试压后应进行冲洗，至出水透明无杂质为合格。饮用水管道在使用前，应采用每分钟含的游离氯的清水灌满管道进行消毒，静置小时，再用自来水冲洗后方使用。成品防护：已安装的管道严禁攀踏、系安全绳、搁踏脚手板，用作支撑或作他用。管道安装临时间断时，应及时做好可靠封堵，防止砂浆及杂物落入。在塑料管道的各个配水点、受力点处、必须采取可靠的固定措施。应注意的质量问题：管道通水试验粘接头口漏水，管道插口操作掌握不准，管口接口形成封堵，需要再次重新安装。管道运行使用时，出现管道振动，管道支架敷设距离偏大，管卡螺栓未拧紧，按图纸和规范重新调整。.室内消防管道及设备安装材料要求：2.1.1消防喷洒管材应根据设计要求选用，采用镀锌碳素钢管及管件，管壁内外镀锌均匀，无锈蚀、无飞刺，零件无偏加、方扣、丝扣不全、角度不准等现象。2.1.2消火栓系统管材应根据设计要求选用，一般采用碳素钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。2.1.3消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求，配件齐全，铸造规矩，表面光洁，无裂纹，启闭灵活，有产品出厂合格证。2.1.4喷洒头的规格、类型、动作温度应符合设计要求，外型规矩，丝扣完整，感温包无破碎和松动，易熔片无脱落和松动。有产品出厂合格证。2.1.5消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。金属箱体无锈蚀，划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。操作工艺2.2.1工艺流程：管道冲洗安装准备干管安装管道试压喷洒头支管安装（系统综合试压及冲洗）节流装置安装报警阀配件、消火栓配件、喷洒头安装喷洒分层干支管、消火栓及支管安装水流指示器、消防水泵、高位水箱、水泵结合器安装报警阀安装立管安装系统通水试调2.2.2安装准备：2.2.2认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。2.2.2核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究解决，办理洽商手续。2.2.2检查预埋件和预留洞是否准确。2.2.2检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。2.2.2要安排合理的施工顺序，避免工种交叉作业干扰，影响施工。2.2.3干管安装：2.2.3喷洒管道一般要求使用镀锌管件（干管直径在100mm以上，无镀锌管件时采用焊接法兰连接，试完压后做好标记拆下来加工镀锌）。需要镀锌加工的管道应选用碳素钢管或无缝钢管，在镀锌加工前不允许刷油和污染管道。需要拆装镀锌的管道应先安排施工。2.2.3管道连接紧固法兰时，检查法兰端面是否干净，采用5mm的橡胶垫片。法兰螺栓的规格应符合规定。紧固螺栓应先紧最不利点，然后依次对称紧固。法兰接口应安装在易拆装的位置。2.2.3消火栓系统干管安装应根据设计要使用管材，按压力要求选用碳素钢管。2.2.3管道在焊接前应清除接口处的浮锈、污垢及油脂。2.2.3当壁厚4mm，直径50mm时应采用气焊；壁厚4.5mm，直径70mm时应采用电焊。2.2.3不同管径的管道焊接，连接时如两管径相差不超过小管径的，可将大管端部缩口与小管对焊。如果两管相差超过小管径，应加工异径短管焊接。2.2.3管道口焊缝上不得开口焊接支管，焊口不得安装在支吊架位置上。2.2.3管道穿墙处不得有接口（丝接或焊接）管道穿过伸缩缝处应有防冻措施。2.2.3碳素钢管开口焊接时要错开焊缝，并使焊缝朝向易观察和维修的方向上。2.2.3管道焊接时先点焊三点以上，然后检查预留口位置、方向、变径等无误后，找直、找正，再焊接，紧固卡件、拆掉临时固定件。2.2.4报警阀安装:应设在明显、易于操作的位置，距地高度宜为1m左右。报警阀处地面应有排水措施，环境温度不应低于50C。报警阀组装时应按产品说明书和设计要求，控制阀应有启闭指示装置，并使阀门工作处于常开状态。2.2.5消防喷洒和消火栓立管安装：2.2.5立管暗装时，在管内预埋铁件上安装卡件固定，立管底部的支吊架要牢固，防止立管下坠。2.2.5立管明装时每层楼板要预留孔洞，立管可随结构穿入，以减少立管接口。2.2.6消防喷洒分层干支管安装：2.2.6管道的分支预留口在吊装前应先预制好，丝接的用三通定位预留口，焊接可在干管上开口焊上熟铁管箍，调直后吊装。所有预留口均加好临时堵。2.2.6需要加工镀锌的管道在其它管道未安装前试压、拆除、镀锌后进行二次安装。2.2.6走廊吊顶内的管道安装与通风道的位置要协调好.2.2.6喷洒管道不同管径连接不宜采用补心，应采用异径管箍，弯头上不得用补心，应采用异径弯头，三通上最多用一个补心，四通上最多用两个补心。2.2.7消火栓及支管安装：2.2.7消火栓箱体要符合设计要求,栓阀为单出口。产品均应有消防部门的制造许可证及合格证方可使用。2.2.7消火栓支管要以栓阀的坐标、标高定位甩口，核定后再稳固消火栓箱，箱体找正稳固后再把栓阀安装好，栓阀侧装在箱内时应在箱门开启的一侧，箱门开启应灵活。2.2.7消火栓箱体暗装在墙内。2.2.8水流指示器安装：一般安装在每层的水平分支干管或某区域的分支干管上。应水平立装，倾斜度不宜过大，保证叶片活动灵敏，水流指示器前后应保持有倍安装管径长度的直管段，安装时注意水流方向与指示器的箭头一致。国内产品可直接安装在丝扣三通上，进口产品可在干管开口用定型卡箍紧固。水流指示器适用于直径为150mm的管道上安装。2.2.9消防水泵安装：2.2.9水泵的规格型号应符合设计要求，水泵应采用自灌式吸水，水泵基础按设计图纸施工，吸水管应加减振器。加压泵可不设减振装置，但恒压泵应加减振装置，进出水口加防噪声设施，水泵出口宜加缓闭式逆止阀。2.2.9水泵配管安装应在水泵定位找平正，稳固后进行。水泵设备不得承受管道的重量。安装顺序为逆止阀，阀门依次与水泵紧牢，与水泵相接配管的一片法兰先与阀门法兰紧牢，用线坠找直找正，量出配管尺寸，配管先后焊在这片法兰上，再把法兰松开取下焊接，冷却后再与阀门连接好，最后点焊与配管相接的另一管段。2.2.9配管法兰应与水泵、阀门的法兰相符，阀门安装手轮方向应便于操作，标高一致，配管排列整齐。2.2.10高位水箱安装：应在结构封顶前就位，并应做满水试验，消防用水与其它共用水箱时应确保消防用水不被它用，留有分钟的消防总用水量。与生活水合用时应使水经常处于流动状态，防止水质变坏。消防出口管应加单向阀（防止消防加压时，水进入水箱）。所有水箱管口均应预制加工，如果现场开口焊接应在水箱上焊加强板。2.2.11水泵结合器安装：规格应根据设计选定，有三种类型：墙壁型、地上型、地下型。其安装位置应有明显标志，阀门位置应便于操作，结合器附近不得有障碍物。安全阀应按系统工作压力定压，防止消防车加压过高破坏室内管网及部件，结合器应装有泄水阀。2.2.12消防管道试压可分层分段进行，上水时最高点要有排气装置，高低点各装一块压力表，上满水后检查管路有无渗漏，如有法兰、阀门等部位渗漏，应在加压前紧固，升压后再出现渗漏时做好标记，卸压后处理。必要时泄水处理。冬季试压环境温度不得低于50C，夏季试压最好不直接用外线上水防止结露。试压合格后及时办理验收手续。2.2.13管道冲洗：消防管道在试压完毕后可连续做冲洗工作。冲洗前将系统中的流量减压孔板、过滤装置拆除，冲洗水质合格后重新装好，冲洗出的水要有排放去向，不得损坏其它成品。2.2.14喷洒头支管安装指吊顶型喷酒头的末端一段支管，这段管不能与分支干管同时顺序完成，要与吊顶装修同步进行。吊顶龙骨装完，根据吊顶材料厚度定出喷洒头的预留口标高，按吊顶装修图确定喷洒头的坐标，使支管预留口做到位置准确。支管管径一律25mm，末端用25mm15mm的异径管箍口，管箍口与吊顶装修层平，拉线安装。支管末端的弯头处100mm以内应加卡件固定，防止喷头与吊顶接触不牢，上下错动。支管装完，预留口用丝堵拧紧。准备系统试压。2.2.15喷洒系统试压：封吊顶前进行系统试压，为了不影响吊顶装修进可分层分段试压，试压完后冲洗管道，合格后可封闭吊顶。吊顶材料在管箍口处开一个30mm的孔，把预留口露出，吊顶装修完后把丝堵卸下安装喷酒头。2.2.16报警阀配件安装：应在交工前进行，延迟器安装在闭式喷头自动喷水灭火系统上，是防止误报警的设施。可按说明书及组装图安装，应装在报警阀与水力警铃之间的信号管道上。水力警铃安装在报警阀附近。与报警阀连接的管道应采用镀锌钢管。2.2.17消火栓配件安装：应在交工前进行。消防水龙带应折好放在挂架上或卷实、盘紧放在箱内，消防水枪要竖放在箱体内侧，自救式水枪和软管应放在持卡上或放在箱底部。消防水龙带与水枪，快速接头的连接，一般用铅丝绑扎两道，每道不少于两圈，使用卡箍时，在里侧加一道铅丝。设有电控按钮时，应注意与电气专业配合施工。2.2.18喷洒头安装：2.2.18喷洒头的规格、类型、动作温度要符合设计要求。2.2.18喷洒头安装的保护面积、喷头间距及距墙、柱的距离应符合规范要求。2.2.18喷洒头的两翼方向应成排统一安装。护口盘要贴紧吊顶，走廊单排的喷头两翼应横向安装。2.2.18安装喷洒头应使用特制专用扳手（灯叉型），填料宜采用聚四氟乙烯带，防止损坏和污染吊顶。2.2.19喷洒管道的固定支架安装应符合设计要求。2.2.19支吊架的位置以不妨碍喷头喷效果为原则。一般吊架距喷头应大于300mm，对圆钢吊架可小到70mm。2.2.19为防止喷头喷水时管道产生大幅度晃动，干管、立管均应加防晃固定支架。干管或分层干管可设在直管段中间，距立管及末端不宜超过12m，单杆吊架长度小于150mm时，可不加防晃固定支架。2.2.19防晃固定支架应能承受管道、零件、阀门及管内水的总重量和水平方向推动力而不损坏或产生永久变形。立管要设两个方向的防晃固定支架。2.2.20消防系统通水调试应达到消防部门测试规定条件。消防水泵应接通电源并已试运转，测试最不利点的喷洒头和消火栓的压力和流量能满足设计要求。成品保护2.3.1消防系统施工完毕后，各部位的设备组件要有保护措施，防止碰动跑水，损坏装修成品。2.3.2报警阀配件、消火栓箱内附件，各部位的仪表等均应加强管理，防止丢失和损坏。2.3.3消防管道安装与土建及其它管道发生矛盾时，不得私自拆改，要经过设计，办理变更洽商妥善解决。2.3.4喷洒头安装时不得污染和损坏吊顶装饰面。应注意的质量问题2.4.1喷洒管道拆改严重。各专业工序安装协调不好，应有总体安排。2.4.2喷洒头处有渗漏现象。由于尚未系统试压就封吊顶，造成通水后渗漏。封吊顶前必须经试压，办理隐蔽工程验收手续。2.4.3喷洒与吊顶接触不牢，护口盘偏斜；由于支管末端弯头处未加卡件固定，支管尺寸不准，使护口盘不正。2.4.4喷洒头不成排、成行。由于未拉线安装。2.4.5水流指示器工作不灵敏。由于安装方向相反或电接点有氧化物造成接触不良。2.4.6水泵结合器不能加压。由于阀门未开启，单向阀装反或有盲板未拆除造成。2.4.7开式喷洒系统测试时喷头工作中堵塞。应在安装喷头前做冲洗或吹洗工作。2.4.8消火栓阀门关闭不严。由于安装未找正或箱门强度不够变形造成。2.4.9消栓阀门关闭不严。由于管道未冲洗干净，阀座有杂物造成。.硬质阻燃型塑料管()安装材料要求：3.1.1凡所使用的阻燃型（）塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于的阻燃指标，并应有检定检验报告单和产品出厂合格证。3.1.2阻燃型塑料管，其外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准，管壁应均匀一致。操作工艺3.2.1工艺流程弹线定位加工管弯稳压盒箱暗敷管路扫管穿带线3.2.2弹线定位：3.2.2根据设计图要求，在砖墙、混凝土墙等处，确定盒、箱位置进行弹线定位，按弹出水平线用小线和水平尺测量出盒、箱准确位置并标出尺寸。3.2.2根据设计图灯位要求，在楼板上进行测量后，标注出灯头盒的准确位置尺寸。3.2.2各种隔墙剔槽稳埋开关盒弹线。根据设计图要求，在砖墙上需要稳埋开关盒的位置，进行测量确定开关盒准确位置尺寸。3.2.3加工管弯：预制管弯可采用冷煨法和热煨法。3.2.3阻燃塑料管敷设与煨弯对环境温度的要求如下：阻燃塑料管及其配件的敷设与煨弯制作，均应在原材料规定的允许环境温度下进行，其温度不宜低于150C。3.2.3冷煨法:管径在25mm及其以下可以用冷煨法。3.2.3断管：小管径可使用剪管器，大管径可使用钢锯断管，断口应锉平，铣光。3.2.3用膝盖煨弯：将弯管弹簧（简称弯簧插入管内需要煨弯处，两手抓牢管子两头，顶在膝盖上用手扳，逐步煨出所需弯度，然后，抽出弯簧，当弯曲较长的管子时，可将弯簧用镀锌铁丝拴牢，以便拉出弯簧）。3.2.3使用手扳弯管器煨弯，将管子插入配套的弯管器，手扳一次煨出所需弯度。3.2.3热煨法：用炉子、热风机等加热均匀，烘烤管子煨弯处，待管子被加热到可随意弯曲时，立即将管子放在木板上，固定管子一头，逐步煨出所需管弯度，并用湿布抹擦使弯曲部位冷却定型，然后抽出弯簧。不得因煨弯使管出现烤伤、变色、破裂等现象。3.2.4稳埋盒、箱：3.2.4盒、箱固定应平正牢固、灰浆饱满，收口平整，纵横座标准确，符合设计图和施工验收规范规定。3.2.4砖墙稳埋盒、箱：3.2.4顶留盒、箱孔洞：根据设计图规定的盒、箱预留具体位置，随土建砌体电工配合施工，在约300mm处预留出进入盒、箱的管子长度，将管子甩盒、箱预留孔外，管端头堵好，等待最后一管一孔地进入盒、箱稳埋完毕。3.2.4剔洞稳埋盒、箱，再接短管：按弹出的水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所踢孔洞应比盒、箱稍大一些。洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。依照管路的走向敲掉盒子的敲落孔，再用高标号水泥砂浆填入洞内将盒、箱稳端正，待水泥砂浆凝固后，再接短管入盒、箱。3.2.4组合钢模板、大模板混凝土墙稳埋盒、箱： 在模板上打孔，用螺丝将盒、箱固定在模板上；拆模前及时将固定盒、箱的螺丝拆除。 利用穿筋盒，直接固定在钢筋上，并根据墙体厚度焊好支撑钢筋，使盒口或箱口与墙体平面平齐。3.2.4顶板稳埋灯头盒：现浇混凝土楼板等，需要安装吊扇、花灯或吊装灯具超过3kg时，应预埋吊钩或螺栓，其吊挂力矩应保证承载要求和安全。隔墙稳埋开关盒、插座盒。如在砖墙泡沫混凝土墙等，剔槽前应在槽两边先弹线，槽的宽度及深度均应比管外径大，开槽宽度与深度以大于倍管外径为宜。砖墙可用錾子沿槽内边进行剔槽；泡沫混凝土墙可用刀锯锯成槽的两边后，再剔成槽。剔槽后应先稳埋盒，再接管，管路每隔1m左右用镀锌铁丝固定好管路，最后抹灰并平齐。如为石膏圆孔板时，宜将管穿入板孔内并敷至盒或箱处。3.2.5暗敷管路：3.2.5管路连接：3.2.5管路连接应使用套箍连接（包括端接头接管）。用小刷子沾配套供应的塑料管粘接剂，均匀涂抹在管外壁上，将管子插入套箍；管口应到位。粘接剂性能要求粘接后内不移位，粘性保持时间长，并具有防水性。3.2.5管路垂直或水平敷设时，每隔1m距离应有一个固定点，在弯曲部位应为始点距两端500mm处各加一个固定点。3.2.5管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最后用纸或泡沫塑料块堵好盒子口（堵盒子口的材料可采用现场现有柔软物件，如水泥纸袋等）。3.2.5.现浇混凝土楼板管路暗敷设：根据建筑物内房间四周墙的厚度，弹十字线确定灯头盒的位置，将端接头、内锁母固定在盒子的管孔上，使用顶帽护口堵好管口，并堵好盒口，将固定好盒子，用机螺丝或钢筋固定在底筋上。跟着敷管、管路应敷设在弓筋的下面底筋的上面，管路每隔1m用镀锌铁丝绑扎牢。引向隔断墙的管子、可使用“管帽”预留管口，拆模后取出管帽再接管。3.2.6扫管穿带线：对于现浇混凝土结构，如墙、楼板应及时进行扫管，即随拆模随扫管这样能够及时发现堵管不通现象，便于处理因为在混凝土未终凝时，修补管路。成品保护3.3.1剔槽打洞时，应预先划好线，避免用力猛剔，造成洞口或槽剔的过大、放宽，甚至影响土建结构质量。3.3.2管路敷设完毕后注意成品保护，特别是在现浇混凝土结构施工中，电工配合土建施工关系密切，在合模和拆模时，应注意保护管路不要移位、砸扁或踩坏等现象出现。3.3.3在混凝土板上剔洞时，注意不要剔断钢筋，剔洞时应先用钻打孔，再扩孔，不允许用大锤由上面砸孔洞。3.3.4配合土建浇灌混凝土时，应派电工看护，以防管路移位或受机械损伤。应注意的质量问题3.4.1保护层15mm管路有外露现象，应将管槽深度剔到倍管外径的深度，并将管子固定好后用水泥砂浆保护并抹平灰层。3.4.2稳埋盒、箱有歪斜；暗盒、箱有凹进、凸出墙面现象，盒、箱破口；坐标超出允许偏差值。对于稳埋盒、箱应先用线坠找正、坐标正确再固定稳埋；暗装盒子口或箱口，应与墙面平齐，不出现凹凸墙面的现象。暗箱贴脸与墙面缝隙预留好；用水泥砂浆将盒箱底部四周填实抹平，盒子收口平整。3.4.3由于墙厚度较薄，箱体厚度与墙厚度相差无几，箱底处抹灰开裂，在箱底处加金属网固定后，再抹灰找平齐。3.4.4管子煨弯处的凹扁度过大及弯曲半径小于（管子直径）。煨弯应按要求进行操作其弯曲半径应大于。3.4.5管路不通，朝上管口未及时堵好管堵，造成杂物落入管中。应在立管时，随时堵好管堵，其它工种作业时，应注意不要碰坏已经敷设完毕的管路，避免造成管路堵塞。3.4.6P管用火煨弯时，容易出现烤变色、凹扁过大、煨弯倍数不够等现象。因此在用热煨弯时，就避免出现以上问题。.灯具安装材料要求：4.1.1各型灯具：灯具的型号、规格必须符合设计要求和国家标准的规定。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。所有灯具应有产品合格证。4.1.2灯具导线：照明灯具使用的导线其电压等级不应低于交流，其最小线芯截面应符合表所示的要求。 线芯最小允许截面 安装场所的用途线芯最小截面（）铜芯软线铜 线铝 线照明用灯头线民用建筑室内工业建筑室内室 外移动式用电设备生活用生产用操作工艺：4.2.1工艺流程：组装灯具检查灯具安装灯具通电试运行4.2.2灯具检查：4.2.2灯具检查：4.2.2根据灯具的安装场所检查灯具是否符合要求。4.2.2灯内配线检查：灯内配线应符合设计要求及有关规定；穿入灯箱的导线在分支连接处不得承受额外应力和磨损，多股软线的端头需盘圈，涮锡；灯箱内的导线不应过于靠近热光源，并应采取隔热措施。4.2.2特征灯具检查：各种标志灯的指示方向正确无误；应急灯必须灵敏可靠；事故照明灯具应有特殊标志。4.2.3灯具安装4.2.3普通灯具安装： 吸顶日光灯安装：根据设计图确定出日光灯的位置，将日光灯贴紧建筑物表面，日光灯的灯箱应完全遮盖住灯头盒，对着灯头盒的位置打好进线孔，将电源线甩入灯箱，在进线孔处应套上塑料管已保护导线。找好灯头盒螺孔的位置，在灯箱的底板上用电钻打好孔，用机螺丝拧牢固，在灯箱的另一端应使用胀管螺栓加以固定。如果日光灯是安装在吊顶上的，应该用自攻螺丝将灯箱固定在龙骨上。灯相固定好后，将电源线压入灯箱内的端子板（瓷接头）上。把灯具的反光板固定在灯箱上，并将灯箱调整顺直，最后把日光灯管装好。4.2.3特殊灯具的安装应符合下列规定：4.2.3行灯安装：电压不得超过；灯体及手柄应绝缘良好，坚固耐热，耐潮湿；灯头与灯体结合紧固，灯头应无开关；灯泡外部应有金属保护网；金属网、反光罩及悬吊挂钩，均应固定在灯具的绝缘部分上。在特别潮湿场所或导电良好的地面上，或工作地点狭窄，行动不便的场所，行灯电压不得超过。4.2.3携带式局部照明灯具所用的导线宜采用橡套软线，接地或零线应在同一护套线内。4.2.3事故照明的线路和白炽灯泡容量在以上的密封安装时，均应使用型的耐温线。4.2.3通电试运行：灯具安装完毕，且各条支路的绝缘电阻摇测合格后，方允许通电试运行。通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序相对应，吊扇的转向及调开关是否正常，如果发现问题必须先断电，然后查找原因进行修复。成品保护4.3.1灯具进入现场后应码放整齐、稳固。并要注意防潮，搬运时应轻拿轻放，以免碰坏表面的镀锌层、油漆及玻璃罩。4.3.2安装灯具时不要碰坏建筑物的门窗及墙面。4.3.3灯具安装完毕后不得再次喷浆，以防止器具污染。应注意的质量问题成排灯具的中心线偏差超出允许范围。在确定成排灯具的位置时，必须拉线，最好拉十字线。.开关、插座安装材料要求：5.1.1各型开关：规格型号必须符合设计要求，并有产品合格证。5.1.2各型插座：规格型号必须符合设计要求，并有产品合格证。操作工艺5.2.1工艺流程：清理结线安装5.2.2清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。5.2.3结线:5.2.3一般结线规定：5.2.3开关结线：同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。电器，灯具的相线应经开关控制。多联开关不允许拱头连接，应采用型压接帽压接总头后，再进行分支连接。5.2.3插座接线：单机两孔插座有横装和竖装两种。横装时，面对插座的右极接相线，左极接中性线；竖装时，面对插座的上极接相线，下极接中性线。单相三孔及三相四孔插座结线注意应接在上方。交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。插座箱多个插座导线连接时，不允许拱头连接，应采用型压接帽压接总头后，再进行分支线连接。5.2.4安装开关、插座准备：先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。将导线按顺时针方向盘绕在开关，插座对应的接线柱上，然后旋紧压头。如果是独芯导线，也可将线芯直接插入线孔内，再用顶丝将其压紧。注意线芯不得外露。5.2.4开关、插座安装：5.2.4一般安装
