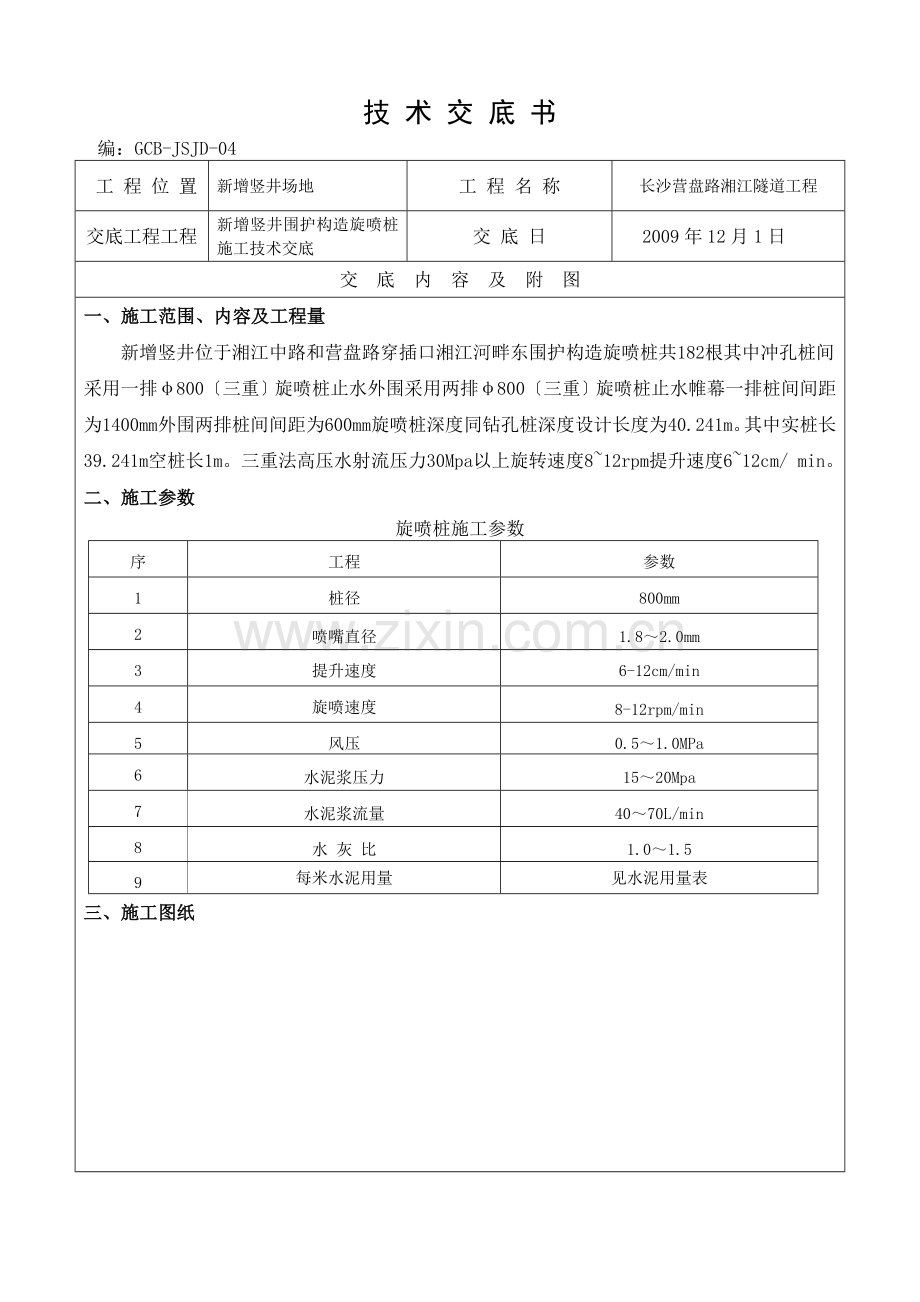

技 术 交 底 书
编：GCB-JSJD-04
工 程 位 置
新增竖井场地
工 程 名 称
长沙营盘路湘江隧道工程
交底工程工程
新增竖井围护构造旋喷桩施工技术交底
交 底 日
2009年12月1日
交 底 内 容 及 附 图
一、施工范围、内容及工程量
新增竖井位于湘江中路和营盘路穿插口湘江河畔东围护构造旋喷桩共182根其中冲孔桩间采用一排φ800〔三重〕旋喷桩止水外围采用两排φ800〔三重〕旋喷桩止水帷幕一排桩间间距为1400mm外围两排桩间间距为600mm旋喷桩深度同钻孔桩深度设计长度为40.241m。其中实桩长39.241m空桩长1m。三重法高压水射流压力30Mpa以上旋转速度8~12rpm提升速度6~12cm/ min。
二、施工参数
旋喷桩施工参数
序
工程
参数
1
桩径
800mm
2
喷嘴直径
1.8～2.0mm
3
提升速度
6-12cm/min
4
旋喷速度
8-12rpm/min
5
风压
0.5～1.0MPa
6
水泥浆压力
15～20Mpa
7
水泥浆流量
40～70L/min
8
水 灰 比
1.0～1.5
9
每米水泥用量
见水泥用量表

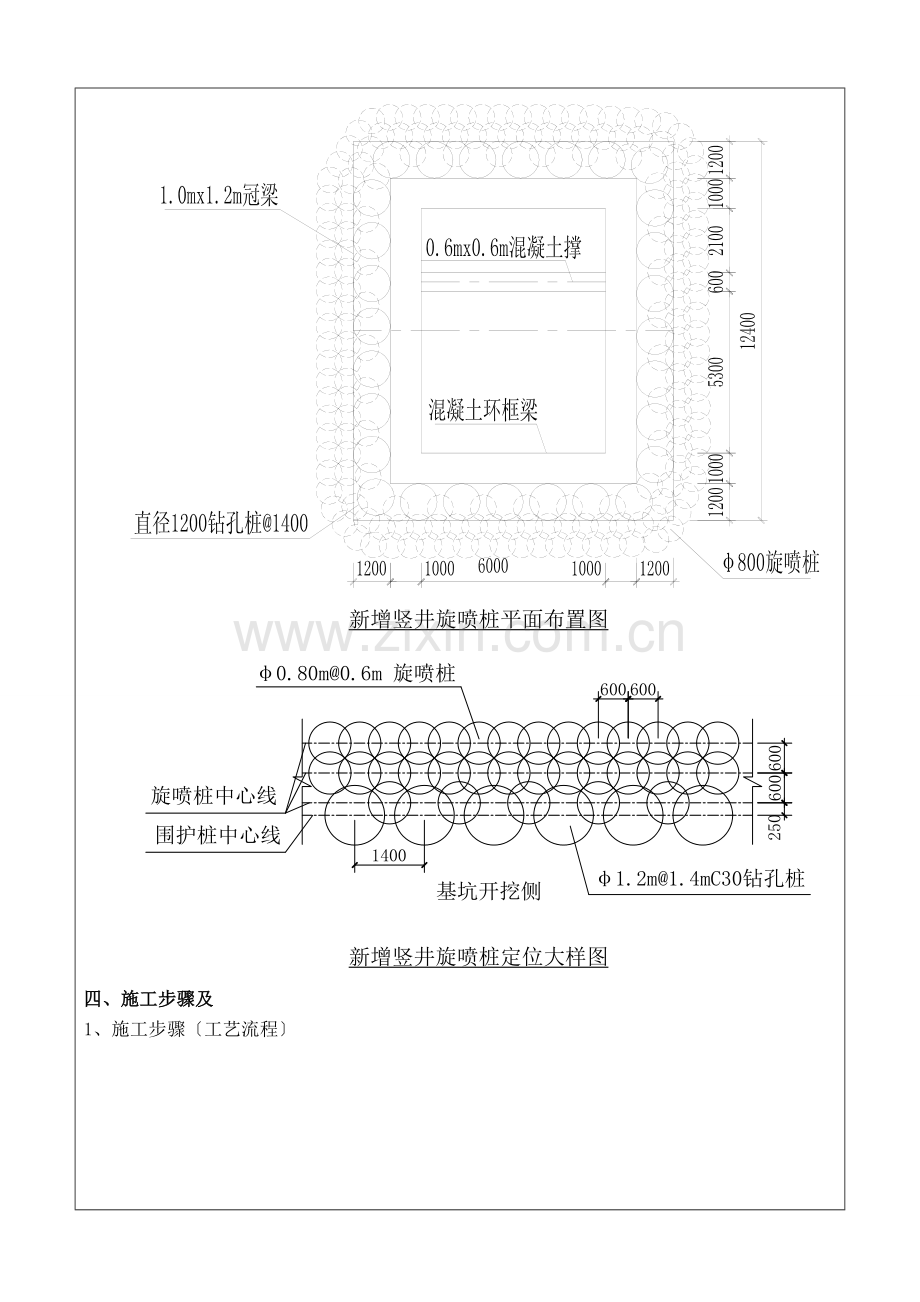

三、施工图纸

新增竖井旋喷桩平面布置图

新增竖井旋喷桩定位大样图
四、施工步骤及
1、 施工步骤〔工艺流程〕

三旋喷桩施工工艺流程图
2、 施工说明
〔1〕施工准备：在三旋喷桩施工前去除设计桩位范围内的杂物、障碍物平整场地挖好排浆沟平整夯实并进展硬化处理保证施工中的钻机保持稳定。
〔2〕测量放线：测量人员根据测量控制桩点根据设计图纸准确定出旋喷桩孔位置并做好标志。旋喷桩孔的中心允许偏向不大于50mm。
〔3〕钻孔：钻机定位平稳同时调整机架使钻头对中误差小于2cm施工前钻机要先试运转检查。钻机就位要安放程度钻杆要必须对准孔位中心且保持垂直必须用程度尺和垂球检查,保证其倾斜度不得大于1.0。为保证钻好的孔在施行旋喷前不坍塌钻孔时采用比重为1.2～1.3的泥浆护壁。钻孔完成经检查合格后用麻袋封堵以保证注浆时钻孔不至被堵塞。
〔4〕喷射注浆：在插入旋喷前先检查高压浆液和空气喷射情况各部位封是否封闭插入后先做高压射水试验合格前方可喷射浆液。在插过程中为防止泥沙堵塞喷嘴可边射水边插水压力一般不超过1Mpa。喷射时先应到达预定的喷射压力、喷射量后再逐渐提升注浆由下而上的顺序进展喷射注浆。喷到桩高后迅速拔出注浆用清水冲洗路防止凝固堵塞。当喷射完毕后随即在喷射孔内进展自然水压力静压填充灌浆直到浆面不再下沉为止。
〔5〕浆液配置：浆液采用P.O 32.5普通硅酸盐水泥和自来水配制水灰比1.0～1.5比重1.5～1.6采用立式搅拌罐搅拌。浆液应旋喷注浆前30分钟～60分钟内拌料搅拌浆液搅拌后放置不得超过4小时。
〔6〕回灌：当喷射完毕后随即在喷射孔内进展自然水压力静压填充灌浆直到浆面不再下沉为止。
五、水泥用量
水泥用量表
序
类型
桩径
地层情况
每米用量
单根桩用量
根数
总用量
1
旋喷桩
φ800mm
杂填土及淤泥质粘土
407kg
13.6t
182根
2475.2t
粉细沙及圆砾
360kg
强风化板岩
311kg
六、质量要求
1、根据旋喷桩质量检验详见旋喷桩质量检验表
旋喷桩质量检验表
工程
序
检查工程
允许偏向或允许值

数值
主控工程
1
水泥及外掺剂质量
符合出厂要求
2
水泥用量
见水泥用量表
一般工程
1
钻孔位置
mm
≤50
2
钻孔垂直度

≤1.0
3
孔深
mm
±200
4
注浆压力
按设定参数指标
5
桩体搭接
mm
＞200
6
桩体直径
mm
≤50
7
桩身中心允许偏向

≤0.2D
2、测量桩位定好轴线后一桩一签严格按照设计孔位控制。
3、严格按照设计配合比施工搅拌台配置比重计及时检查浆液比重保证旋喷有效桩体强度。
4、对承载力进展检验桩体强度、承载力、平均直径、桩体中心位置、桩体均匀性等均要到达设计、要求。
5、确保桩顶标高施工后应做好桩顶回灌工作用返浆进展孔口回灌防止因浆液凝固时体积收缩出现桩顶标高过低。
6、旋喷桩施工前必须先施作试验桩待相关各方确认前方可继续施工后续旋喷桩施工参数可根据试验桩进展调整。
七、平安技术措施
1、施工现场用电实行三相五线制确保施工用电平安。
2、本工程设置专职平安员催促各工种严格按照该工种的平安操作执行。施工中每一道工序都必须作好施工平安措施交底明确平安施工重点克制盲目施工。
3、机电设备必须由专职人员操作按规定作好维修保养。
4、开工前仔细检查高压胶的完好性防止高压胶破裂浆液飞溅伤人。
5、检查道的连接是否平安可靠防止接头断开软甩出伤人等平安事故的发生。
6、检查高压泥浆泵平安阀是否平安可靠假设存在故障应及时排除。
7、传动局部设置防护罩钻机上卸钻杆时档位手把应处于空档上。
8、作业人员工作服的手、脚部位应束紧平安帽配戴应正确。
9、对各种机电设备现场应设可靠的避雷装置现场中各机械必须按规定加防雨罩或搭设防雨篷、闸箱防水、漏电接地保护装置应灵敏。
八、文明施工保障措施
1、施工围蔽前按长沙城与门的有关规定占道有关证件并当地有关部门。
2、及时清扫施工场地确保施工场地无污泥污水四溢确保出入施工场地的车辆干净。
3、施工场地内的材料、机械、机料具要按规定位置摆放整齐。
4、 施工场地内必须定派人清扫以确保施工场地的整洁。
5、施工现场应设置连续、通畅的排水设施和其他应急设施防止污水、废水直流或堵塞排水通道。
6、工具材料半成品等分类分规格整齐堆放每班收工做到工完料清场地整洁。
7、沉淀池的设置必须符合有关规定。
九、环境保护保证措施
1、学习贯彻地方环保法规及有关规定明确本标段的环保要求增加投入制定相应措施处理好施工与环保的关系。
2、场地道路硬化并经常洒水防止尘埃污染周围环境。
3、选用低噪音设备采取消音措施降低施工过程中的施工噪音。
4、施工中产生的废泥浆在排入政网前应沉淀过滤废泥浆和淤泥使用专门的车辆运输防止遗洒、污染路面。
5、工地汽车出入口均应设置冲洗槽对外出的汽车用水冲洗干净确认不会对外部环境产生污染后方可让车辆出门。
6、装运建筑材料、土石方、建筑垃圾及工程渣土的车辆应采取遮盖措施保证行驶中不污染道路和环境。
7、不明线先探明后施工不蛮干确保城公共设施的平安妥善保护各类地下线施工中假设发生线损坏情况立即采取必要的抢救措施并业主和主部门。

交底人

复核人

时间

时间

审核人

接收人

时间

时间
