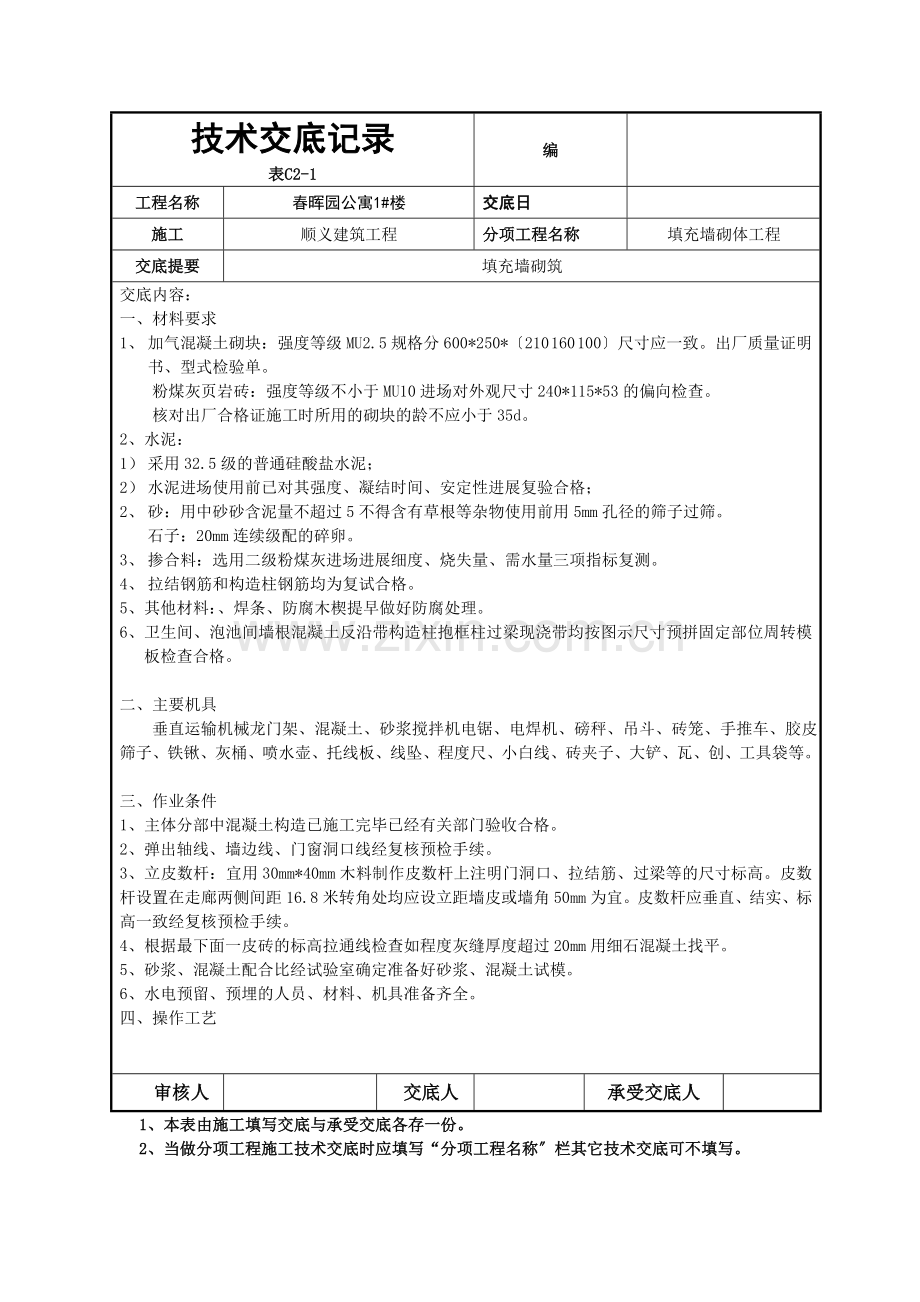

技术交底记录
表C2-1
编

工程名称
春晖园公寓1#楼
交底日

施工
顺义建筑工程
分项工程名称
填充墙砌体工程
交底提要
填充墙砌筑
交底内容：
一、材料要求
1、 加气混凝土砌块：强度等级MU2.5规格分600*250*〔210 160 100〕尺寸应一致。出厂质量证明书、型式检验单。
粉煤灰页岩砖：强度等级不小于MU10进场对外观尺寸240*115*53的偏向检查。
核对出厂合格证施工时所用的砌块的龄不应小于35d。
2、水泥：
1） 采用32.5级的普通硅酸盐水泥；
2） 水泥进场使用前已对其强度、凝结时间、安定性进展复验合格；
2、 砂：用中砂砂含泥量不超过5不得含有草根等杂物使用前用5mm孔径的筛子过筛。
石子：20mm连续级配的碎卵。
3、 掺合料：选用二级粉煤灰进场进展细度、烧失量、需水量三项指标复测。
4、 拉结钢筋和构造柱钢筋均为复试合格。
5、其他材料：、焊条、防腐木楔提早做好防腐处理。
6、卫生间、泡池间墙根混凝土反沿带构造柱抱框柱过梁现浇带均按图示尺寸预拼固定部位周转模板检查合格。

二、主要机具
垂直运输机械龙门架、混凝土、砂浆搅拌机电锯、电焊机、磅秤、吊斗、砖笼、手推车、胶皮、筛子、铁锹、灰桶、喷水壶、托线板、线坠、程度尺、小白线、砖夹子、大铲、瓦、创、工具袋等。

三、作业条件
1、主体分部中混凝土构造已施工完毕已经有关部门验收合格。
2、弹出轴线、墙边线、门窗洞口线经复核预检手续。
3、立皮数杆：宜用30mm*40mm木料制作皮数杆上注明门洞口、拉结筋、过梁等的尺寸标高。皮数杆设置在走廊两侧间距16.8米转角处均应设立距墙皮或墙角50mm为宜。皮数杆应垂直、结实、标高一致经复核预检手续。
4、根据最下面一皮砖的标高拉通线检查如程度灰缝厚度超过20mm用细石混凝土找平。
5、砂浆、混凝土配合比经试验室确定准备好砂浆、混凝土试模。
6、水电预留、预埋的人员、材料、机具准备齐全。
四、操作工艺

审核人

交底人

承受交底人

1、本表由施工填写交底与承受交底各存一份。
2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其它技术交底可不填写。

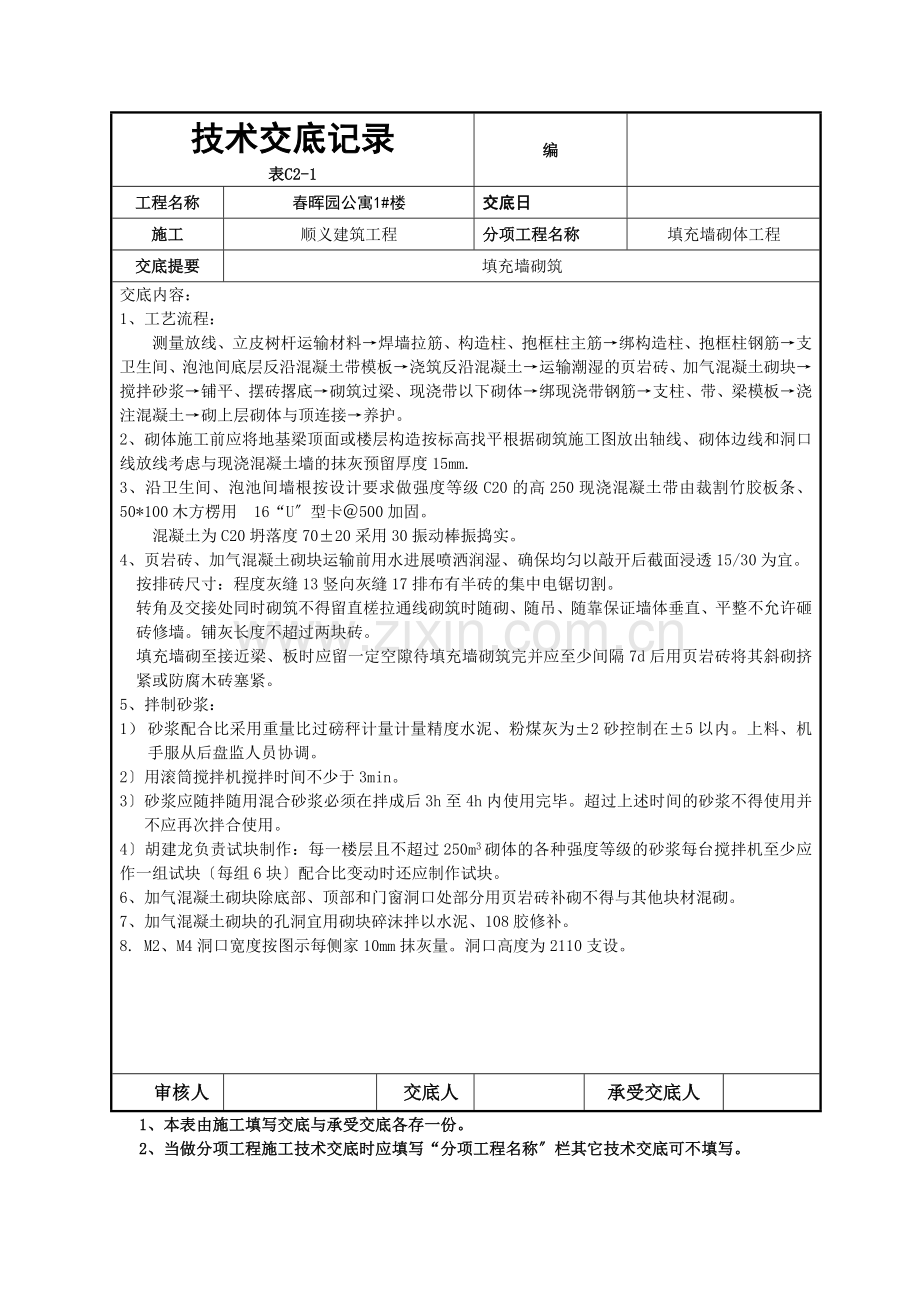

技术交底记录
表C2-1
编

工程名称
春晖园公寓1#楼
交底日

施工
顺义建筑工程
分项工程名称
填充墙砌体工程
交底提要
填充墙砌筑
交底内容：
1、工艺流程：
测量放线、立皮树杆运输材料→焊墙拉筋、构造柱、抱框柱主筋→绑构造柱、抱框柱钢筋→支卫生间、泡池间底层反沿混凝土带模板→浇筑反沿混凝土→运输潮湿的页岩砖、加气混凝土砌块→搅拌砂浆→铺平、摆砖撂底→砌筑过梁、现浇带以下砌体→绑现浇带钢筋→支柱、带、梁模板→浇注混凝土→砌上层砌体与顶连接→养护。
2、砌体施工前应将地基梁顶面或楼层构造按标高找平根据砌筑施工图放出轴线、砌体边线和洞口线放线考虑与现浇混凝土墙的抹灰预留厚度15mm.
3、沿卫生间、泡池间墙根按设计要求做强度等级C20的高250现浇混凝土带由裁割竹胶板条、50*100木方楞用16“U〞型卡＠500加固。
混凝土为C20坍落度70±20采用30振动棒振捣实。
4、页岩砖、加气混凝土砌块运输前用水进展喷洒润湿、确保均匀以敲开后截面浸透15/30为宜。
按排砖尺寸：程度灰缝13竖向灰缝17排布有半砖的集中电锯切割。
转角及交接处同时砌筑不得留直槎拉通线砌筑时随砌、随吊、随靠保证墙体垂直、平整不允许砸砖修墙。铺灰长度不超过两块砖。
填充墙砌至接近梁、板时应留一定空隙待填充墙砌筑完并应至少间隔7d后用页岩砖将其斜砌挤紧或防腐木砖塞紧。
5、拌制砂浆：
1） 砂浆配合比采用重量比过磅秤计量计量精度水泥、粉煤灰为±2砂控制在±5以内。上料、机手服从后盘监人员协调。
2〕用滚筒搅拌机搅拌时间不少于3min。
3〕砂浆应随拌随用混合砂浆必须在拌成后3h至4h内使用完毕。超过上述时间的砂浆不得使用并不应再次拌合使用。
4〕胡建龙负责试块制作：每一楼层且不超过250m3砌体的各种强度等级的砂浆每台搅拌机至少应作一组试块〔每组6块〕配合比变动时还应制作试块。
6、加气混凝土砌块除底部、顶部和门窗洞口处部分用页岩砖补砌不得与其他块材混砌。
7、加气混凝土砌块的孔洞宜用砌块碎沫拌以水泥、108胶修补。
8. M2、M4洞口宽度按图示每侧家10mm抹灰量。洞口高度为2110支设。

审核人

交底人

承受交底人

1、本表由施工填写交底与承受交底各存一份。
2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其它技术交底可不填写。
技术交底记录
表C2-1
编

工程名称
春晖园公寓1#楼
交底日

施工
顺义建筑工程
分项工程名称
填充墙砌体工程
交底提要
填充墙砌筑
交底内容：
五、质量
1、主控工程：
1） 使用的小型砌块和原材料其技术性能、强度、品种必须符合设计要求并有出厂合格证规定试验工程必须符合。
2） 砂浆的品种、强度等级必须符合设计要求砌筑砂浆的验收批同一类型、强度等级的砂浆试块应不少于3组；同一验收批砂浆试块抗压强度平均值必须大于或等于设计强度等级所对应的立方体抗压强度；同一验收批砂浆试块抗压强度的最小一组平均值必须大于或等于设计强度等级所对应的立方体抗压强度的0.75倍。当同一验收批少于3组试块每组试块抗压强度的平均值必须大于或等于设计强度等级所对应的立方体抗压强度。
3〕砌体构件的混凝土、钢筋的品种、规格和数量应符合设计要求。
4〕砌体程度、竖向灰缝的砂浆必须饱满；不得出现瞎缝、透明缝。
5〕墙体转角处和纵横墙交接处应同时砌筑。
2、一般工程：
1〕上下砖或砌块错缝每间〔处〕500mm通缝不超过3处且不得位于同一面墙上。
2〕接槎处砂浆实缝砖平直。
3〕拉结筋、构造柱、现浇钢筋混凝土带均符合设计要求。
5〕填充墙砌体的砂浆饱满度及检验见下表：
填充墙砌体的砂浆饱满度及检验
砌体分类
灰缝
饱满度及要求
灰缝偏向
检验
加气混凝土
程度
≥80
5
采用百格网检验块材底面砂浆的粘结痕迹面积
垂直
≥80
5

审核人

交底人

承受交底人

1、本表由施工填写交底与承受交底各存一份。
2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其它技术交底可不填写。
技术交底记录
表C2-1
编

工程名称
春晖园公寓1#楼
交底日

施工
顺义建筑工程
分项工程名称
填充墙砌体工程
交底提要
填充墙砌筑
交底内容：
3、填充墙一般尺寸允许偏向工程见下表：
填充墙一般尺寸允许偏向
项次
工程
允许偏向
〔mm〕
检验
1
轴线位置偏移
10
用尺量检查
垂直度
小于或等于3m
4
用2m托线板或吊线、尺量检查
大于3m
8
2
外表平整度
5
用2m靠尺和楔形塞尺检查
3
门窗洞口高、宽〔后塞口〕
±5
用尺检查
4
外墙上、下窗口偏移
5
用经纬仪或吊线检查

六、成品保护
1、暖卫、电气线及预埋件应注意保护防止碰撞损坏。
2、预埋的拉结筋应加强保护不得踩倒、弯折。
3、手推车应平稳行驶防止碰撞墙体。
4、墙上不得放脚手架排木防止发惹事故。

七、应注意的问题
1、砌体开裂：原因是砌块〔烧结空心砖除外〕龄缺乏28d使用了断裂的小砌块与其他块材混砌砂浆不饱满等。
2、填充墙与梁、板底交接处易出现程度裂缝：原因是未按要求间隔7d补砌未按要求挤紧。
3、墙体顶面不平直：砌到顶部时不好使线墙体容易里出外进应在梁底或板底弹出墙边线认真按线砌筑以保证墙体顶部平直通顺。
4、墙体剔凿：预留孔洞、预埋件应砌筑时预留、预埋。防止事后剔凿以免影响质量
审核人

交底人

承受交底人
