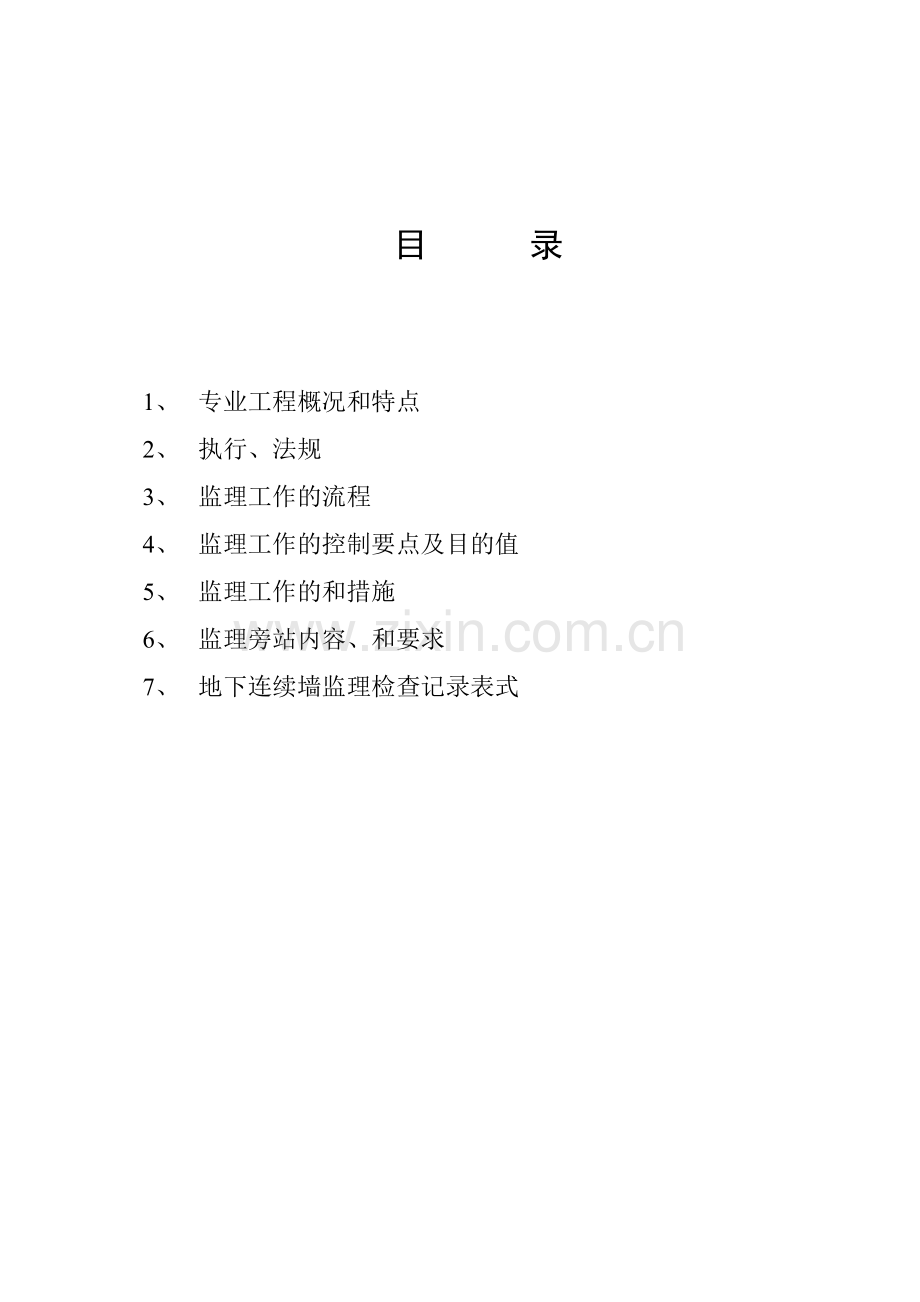

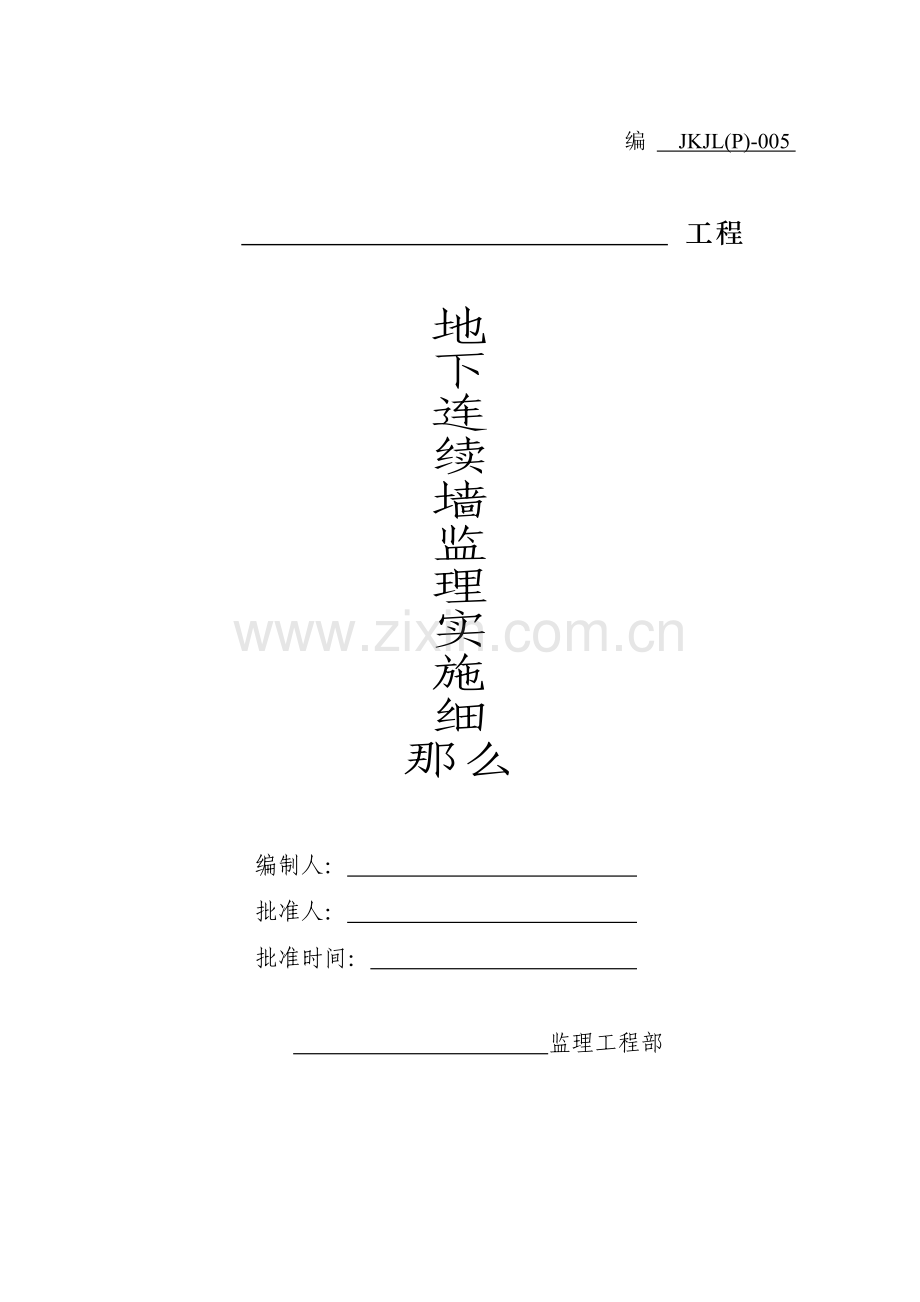

编 JKJL(P)-005 工程地下连续墙监理实施细那么编制人： 批准人： 批准时间： 监理工程部目 录1、 专业工程概况和特点2、 执行、法规3、 监理工作的流程4、 监理工作的控制要点及目的值5、 监理工作的和措施6、 监理旁站内容、和要求7、 地下连续墙监理检查记录表式1 专业工程概况及特点 本工程占地面积7865m2总建筑面积73146m2地下三层埋深14.40m地上主楼19层,高82.5m裙房10层高44.5m本工程属丙类建筑设防烈度为7度。建筑标高0.000相当于绝对标高3.30M。本工程土层在95.36m深度范围的地基土均属第四系河口滨海相滨海浅海相沉积层主要由饱和的粘性土、粉性土、砂土组成共分为9层因受古河道切割影响第层粉质粘土暗色粉质粘土硬层和第层砂土缺失以第1-2层粉质土夹粘质土和第-2层粘质粉土部分存在代之分布。在深度15m范围内无饱和的厚层状砂质粉土或粉砂分布仅在第层4.56.5m处夹多量粉性土基坑开挖时易产生涌、流砂等不良地质现象。场内浅部地下水属潜水类型受大气降水和地表迳流补给埋深一般在0.350.70m之间相应标高2.652.09M。本工程桩基持力层选用第-1层连续墙持力层选用第1-2层。 为有效保护周边建筑和政线本工程桩基工程采用对土体位移沉降影响小的钻孔灌注桩；围护工程采用了地下连续墙和坑内坑外土体加固坑外土体加固主要是在连续墙施工间保证槽壁的；华东院、交通银行、三井洋行外侧增加了树根桩拱行分布和压注浆 3层地下室采用目前对周边土体影响较小的逆筑法相对顺筑法而言逆筑法对周边土体位移、沉降、坑底回弹等均较小。基坑周长约345延长米,地下连续墙分为71幅槽段.根本槽段长4200首开幅长6000左右转角幅和个别槽幅长度有所调整。西、南二侧沿华东建筑设计研究院、交通银行和三井洋行一侧墙厚为1000槽底相对标高为-35.5M、30.5M东、北二侧墙厚800槽底相对标高为-26.5M砼设计强度等级为水下C30实际浇砼强度等级为C35试块强度等级按C35评定。本工程地下室采用逆筑法施工地下连续墙(兼作地下室外墙即二墙合一)属于基坑围护挡墙构造0.000楼板、B1、B2楼板兼作程度支撑；连续墙和支撑柱钢混凝土柱和钢格构柱传递竖向荷载；连续墙接缝处内侧设置壁柱部分原因为考虑地下室防水与各层环梁构成辅助性的外围框架。0.000楼板通过圈梁与连续墙压顶圈梁梁底标高-1.30M连接电气安装预留洞多数处于-1.30M标高以上故将在圈梁施工时预留处于-1.30M标高以下的电气安装预留洞在连续墙施工时必须预埋套；B1、B2楼板周边的地环梁HL在楼板空却处称为围檩WL通过插筋16150在连续墙预埋与连续墙连接；大底板主筋通过接驳器滚轧直螺纹在连续墙预埋与连续墙连接同时大底板周边的暗梁通过插筋16150与连续墙连接。连续墙详细设计参数详见围护施工图。施工方案技术参数： 泥浆性能：比重1.051.25粘度1825sPH值79含砂量4 沉淤厚度：100 时空效应控制：尽量缩短成槽和浇砼的总时间减少时空效应对周边土体的影响。2 执行、法规2.1基坑围护和地下室构造建筑施工图纸2.2?工程测量?GB50026-932.3?建筑地基根底工程施工质量验收?GB5020220022.4?上海地基根底设计?DGJ08-11-19992.5?混凝土构造工程施工质量验收?GB50204-20022.6?混凝土构造施工图平面整体表示制图规那么和构造详图?96G1012.7?钢筋焊接及验收?JGJ18-962.8?钢筋等强度滚轧直螺纹连接技术规程?DBJ/CT005-992.9?建筑工程质量验收统一?GB5030020012.10?建立工程监理?GB50319-20003 监理工作的流程事 中 控 制事 前 控 制资质审查设计交底监理交底签署开工检查施工准备工作方案审批轴线、水准监理复核材料质量控制事后控制开挖后实测检查编制质量评估防水处理、与构造有关的缺陷处理处理合格合格合格槽段定位挖机定位槽段开挖清基换浆洗刷墙头接缝浇筑导墙深度、沉淤及成槽检测监理检查、验收钢精笼骨架制作钢筋笼下放下放导提升接头箱商品砼灌注砼吊放接头箱泥浆制作定位监理检查监理旁站监理旁站监理验收监理检查监理检查监理复核4 监理工作的控制要点及目的值4.1 事前控制内容1资质审查： 在地下墙工程开工前对地下连续墙施工包括成槽、材料检测及商品砼搅拌站进展资质审查审查内容应包括:?企业法人营业执照?、资质等级证书、进沪施工答应证、施工企业的业绩材料等；2设计交底：组织或参加设计施工图会审和设计交底并提出和建议。3方案审批：审查施工提出的施工组织设计或施工方案签署书面。4检查施工准备工作： 催促施工做好场地平整工作及施工机械行走的道路铺筑。 检查泥浆循环系统的设置情况。 检查挖机、吊机及其它辅助设备的装备和运行情况。 检查计量设备、测量工具、检测工具测绳、卷尺、测槽仪、经纬仪、程度仪等的标定情况。 审查电焊工、电工、起重工等特殊工种的上岗证。 审查原材料的质保书、合格证、准用证及砼配比要求施工在见证人的监视下进展材料取样及送样复试合格。作为永久构造的地下连续墙其砼抗渗质量可按现行?地下防水工程施工质量验收?GB50208执行。5签发开工：签发开工应具备的条件： 施工答应证已获得主部门批准； 征地拆迁工作能满足工程进度的需要； 施工组织设计已获总监理工程师批准； 施工图已经审图部门审批并签署审批； 施工现场理人员、施工人员、设备、材料已落实进场； 现场已具备三通一平条件。6监理交底：施工前组织召开监理交底会议就监理纪律、监理方式、验收程序、工艺环节技术要求等向施工进展交底。7试成槽控制：施工前应先进展试成槽以检验泥浆的配比、成槽机的选型并可复核地质资料。4.2 事中控制内容：1导墙 施工在导墙放样自检后应分段填报导墙复核单经复验后予以签证。 导墙深度必须满足设计要求墙底必须筑于坚实的土面上不得漏浆深度一般为12m墙顶反口宜高出地面100200mm墙址厚度不宜小于200mm。墙侧不应回填垃圾及其他透水材料。 导墙内侧墙面垂直度5mm墙面位置的允许偏向10mm导墙净距为地下墙设计厚度加40mm的施工余量。 导墙拆模后应立即做好墙间临时支撑支撑间距为一般为2m上下二道砼强度未到达设计强度前吊机等重型设备制止在导墙附近停置或作业防止导墙位移或开裂。 施工机械作业道路应考虑到150吨覆带吊频繁行驶起吊钢筋笼、锁口等会对施工道路产生影响所以施工道路必须巩固设置一层网片12200施工道路与导墙翻边应构筑成一体。2成槽： 地下连续墙应预先在导墙上标出各槽段的范围和编正式开挖前施工应填报地下墙槽段开挖单经历检符合要求后予以签证。定位：槽段定位应准确；成槽机应平稳机架应保持垂直。挖槽次序规定：应严格按照槽段分幅图合理安排挖槽次序防止由于次序不当造成槽段失去稳定或部分塌落。在泥浆可能漏失的土层中成槽时必须有堵漏措施储藏足够的泥浆。如槽壁部分塌坍严重时应将槽段回填后重新成槽。 垂直度控制：导杆式成槽机在开槽和成槽过程中应用经纬仪进展导杆的垂直度控制。成槽时须时刻注意垂直度变化做到随偏随纠。槽壁偏向应符合设计要求：1/300(对临时构造1/150)。垂直度出现偏移严重的应进展超声波测试进展分析、纠偏。 槽段成槽完毕后应对成槽的宽度、深度、沉淤厚度及垂直度进展检验重要构造每段槽段都应检查一般构造可抽查总槽段数的20每个槽段应抽查1个段面并应符合要求合格前方可吊放接头箱、钢筋笼吊放时注意接头箱中心与设计中心线相符接头箱外侧空隙应填实防止砼倒灌。成槽检查验收允许偏向序检查工程允许偏向mm控制等级检查1成槽垂直度1/300永久构造1/150临时构造主控工程超声波测槽仪或成槽机的监测系统2成槽深度100一般工程重锤测3沉渣厚度： 清孔1小时后100永久构造200临时构造一般工程重锤测或沉积物测定仪测泥 浆：护壁泥浆在使用前应根据材料和地质条件进展室内性能试验。新拌制的泥浆应放置24小时以上或加分散剂使膨润土充分水化前方可使用。性能指标应符合下表要求特殊土质条件下作适当调整。序项 目性 能 指 标检 验 方 法1比重1.051.10泥浆比重称2粘度1925秒500m？/700m？漏斗法3含砂量44胶体率98量筒法5失水量30ml/30分钟失水量仪6泥皮厚度1mm/30分钟失水量仪7静切力1分钟200300N/cm2静切力汁10分钟5001000N/cm28稳定性0.02g/cm3在特殊量筒内静止24小时后量测上下层比重之差9PH值89PH试纸 成槽前应进展新浆测试成槽过程中应进展循环浆测试清底换浆后应严格控制泥浆性能：比重1.051.25(方案要求)、粘度19S25S、PH值79、含砂率4。在成槽间槽内泥浆面必须高于地下水位0.5m以上亦不应低于导墙顶面0.3m施工场地集水井、排水沟应畅通防止地面水流入槽内破坏泥浆性能。回收的泥浆在采用振动筛、沉淀池等净化处理后方可重复使用。在地下墙施工中要考虑重型设备动侧压力对槽段坍塌影响对易液化砂土层宜调整泥浆配比或采用地基加固措施后再成槽。 清刷接头：成槽后清底前应进展接头清刷采用专门工具将接头处刷洗干净一般不少于10次原那么为毛刷上无泥块确保不留任何泥砂或污物。 清底换浆：接头清刷后进展清底换浆检查槽宽、槽深、沉淤厚度及垂直度应符合要求监理验收合格签字前方可吊放接头箱、钢筋笼。 下放接头箱：接头箱要有足够的刚度位置应与设计槽段分界相符接头箱外侧空隙应填实防止在浇筑砼过程中产生绕流产生砼倒灌。3钢筋笼制作、吊放 审查各种规格钢筋的出厂证明书钢筋原材、接头、直螺纹接驳器等严格见证取样复试；应对钢筋笼骨架的钢筋规格、数量、长度、间距、外形尺寸、钢筋焊接的焊缝长度、宽度及搭接长度、预埋件规格、数量、位置、注浆的位置、标高、吊筋的规格长度进展严格的监理检查、验收并做好检查记录。钢筋笼可先用铁丝绑扎拼长然后以50穿插点焊最后撤除绑扎铁丝点焊用焊丝直径不得大于3.2mm。钢筋笼制作尺寸应符合以下质量检验的要求：项序检查工程允许偏向或允许值检查主控工程1主筋间距10mm用钢尺量2长度100mm用钢尺量一般工程1钢筋材质检验设计要求抽样送检2箍筋间距20mm用钢尺量3直径10mm用钢尺量 钢筋骨架制作前骨架先根据设计要求摆放均匀然后用点焊焊牢其它穿插点数不得少于50桁间部分必须100焊接。 钢筋骨架在制作运输和安装过程中应采取措施防止出现不可恢复的变形入槽时不得碰撞槽壁更不得强行入槽。钢筋笼在泥浆置换合格后及时入槽浇筑砼时应放置钢筋笼上浮。 钢筋骨架的安置标高应符合设计要求其允许偏向在100mm以内应采取措施来固定其位置。钢筋笼制作时应构造安放导的通道并采取必要的加强措施。施工应填报隐蔽工程验收单经检验合格后予以签证。4二次清孔：对于永久性构造的地下墙在钢筋笼沉放后应做二次清孔沉渣厚度应符合要求。5水下砼浇筑： 导底端到槽底间隔 要求为30-50cm；导连接处应封可靠防止漏浆； 浇前应安装隔水塞砼初灌量应确保导底端能被埋入砼深度不少于0.8-1.2m； 砼质量检查：砼进场后应检查砼配合比单、发货单、出厂时间等内容。要求施工在材料见证人的监视下按规定做砼坍落度测试每槽段测定24次且每工作班不少于2次砼坍落度控制在180220mm。制作砼试块每50m3地下墙做一组每幅槽段不得少于1组；有抗渗要求时每500m3做抗渗2组同组试块应取自同车砼。 浇 砼：在一个单元槽段同时使用二根导浇注时其间距一般不宜大于3m导距槽段端部不宜大于1.5m；各导处的砼外表高差不宜大于0.3m应两根导同时同速下料。水下灌注砼过程中应催促施工随时测量砼的上升高度以确保导始终埋入砼中导埋入砼面的深度以24m为宜砼的浇筑速度不宜小于每小时上升34m杜绝导拔离砼面现象的发生注意经常上下窜动以防止造成“埋事故。墙顶灌注标高宜高出设计标高300-500mm以保证凿去浮浆层厚的墙顶标高和强度符合设计要求。当砼灌注测量标高到达设计要求值时经监理确认前方可停顿浇注。 记 录：水下砼浇注过程中应催促施工做好浇注记录并予以检查；监理应按监理表式做好检查记录。统 计：浇注砼完毕后做好实际浇注砼量的统计工作并计算出砼浇灌的充盈系数。起拔接头箱：催促施工应根据砼凝固硬化情况浇后3-4小时拔动接头箱每隔时段适当的提拔在浇筑完砼后68小时内提起接头箱不得损坏砼。4.3 事后控制内容1） 地下连续墙是基坑工程子分部中的一个分项一般可划分一个检验批进展质量验收并在施工自检合格的根底上提出工程验收申请由监理组织分项验收。2） 地下墙成墙质量检验如下：墙体强度必须符合设计要求；地下墙外表平整度：永久构造100mm临时构造150mm插入式构造20mm；永久构造时的预埋件位置：程度向10mm；垂直向20mm。3） 验收时主控工程必须符合验收规定发现问题应立即处理直至符合要求；一般工程应有80合格。砼试件强度评定不合格或对试件的代表性有疑心时应采用钻芯取样检测结果符合设计要求可按合格验收。4） 作为永久性构造的地下墙土方开挖后应进展逐的检查砼墙板也应符合现行?砼构造工程施工质量验收规定?GB50204的规定。4.4 环境保护: 本工程地下连续墙地下室外墙西距华东院约3m南距交通银行、三井洋行约2.5m东、北两侧距政道路其下有水、煤气、电缆线距约5m。周围近代级保护建筑8栋和道路政线在根底施工阶段均属重点监测保护对象,在连续墙施工和基坑开挖其造成的位移沉降必须控制在值之内。要到达此控制目的施工进度、防护措施、监测数据分析等均需作为重点内容加以控制。在连续墙施工阶段时空效应控制跳挖和缩短成槽到浇砼成墙的总时间是主要手段泥浆护壁性能的控制是重要。4.5 垂直度控制： 连续墙垂直度设计要求1/300因连续墙两侧均有搅拌桩距墙100加上搅拌桩完成时间已两年故其施工时的垂直度偏向和水泥土物理浸透和化学作用可能给挖槽造成一定的困难对槽壁垂直度产生较大的影响。因此垂直度控制要到达设计要求有难度。故在施工监理过程中应亲注意成槽垂直度.如:对吊索式成槽机成槽时目测钢绳相对于两侧导墙的居中情况对导杆式成槽机必须催促施工用仪器如经纬仪控制导杆垂直度。发现偏向责成施工进展纠偏。4.6 纠偏： 吊索式成机因导向块兼作配重长约5m纠偏应在成槽过程中随偏随纠一旦成槽到底纠偏就相当困难几乎不能纠偏。 导杆式成槽机纠偏较有利但如成槽到底方予纠偏要削掉多余土体而另一侧已空造成挖斗受力不平衡纠偏难度增大故应亦在成槽过程中随偏随纠。4.7 泥浆性能控制：控制槽壁的稳定性除严格控制土体时空效应外泥浆护壁成为主要而泥浆护壁的关键就是比重综合性能指标和泥度皮厚度泥皮类似于越王勾践剑的外表氧化膜要求分子团泥浆为分子胶体形成致的外表薄层即泥皮而泥皮的致程度和厚薄与泥浆的PH值相关。根据经历PH值10的情况下泥皮厚度将在520之间其致程度却严重降低此时的所谓泥皮是泥浆胶体遇碱产生絮凝形成的类似于卤水点豆浆形成的豆腐。本工程因连续墙两侧有水泥搅拌桩将可能造成泥浆PH值迅速到达或超过10影响泥皮的护壁性能。故在施工监理过程中应亲注意控制泥浆的PH值10。4.8 预埋件和接驳器：因本工程地下连续墙为二墙合一其预埋的用于与B1板、B2板、大底板连接的插筋、接驳器数量多且标高、位置偏向准确度要求高故应详细核对图纸对钢筋进展全面检查验收。5 监理工作的及措施5.1 监理工作：现场巡视：a原那么上整个工地始终委派监理人员进展质量、进度、平安文明、材料进场等工程信息的搜集；b对工程施工过程质量情况进展详细掌握。监理旁站：对影响工程质量和平安的关键环节进展旁站和验收正常情况下填写?地下连续墙施工监理检查记录表?；出现异常情况尚需详细记录在当日值班监理日记上并及时有关进展处理；监理验收：工程材料实行见证取样复试测量监理复核填写监理平行检查记录钢筋笼制作验收填写?地下连续墙钢筋笼监理实测检查表?对其它工序验收填写工序检查验收记录和地下墙施工监理检查记录表。针对直螺纹接头可填写?钢筋等强度直螺纹加工质量监理抽查表?。监理指：根据存在问题的性质合理采用现场口头、?监理工作联络单?、?平安监理联络单?、?监理工程师单?、经业主同意的?停工?等必要时召开现场专题会议。5.2 监理措施：技术措施：注重施工和图纸的掌握提交书面监理阅图参加设计交底；针对本工程地下连续墙埋件较多的特点监理工程部将组织人员对构造施工图和围护图纸进展全面核对完成钢筋笼翻样不采用施工的翻样图在现场检查验收时进展全面验收；对槽壁稳定、成槽垂直度和水下砼浇灌等技术关键加强事前预控和过程监控组织措施：根据工程特点配置足够的监理人员满足24小时现场施工过程监控需要和专项控制需要。进度控制：就设备、人员、材料、台班效率、理等方面搜集详尽的数据每周进展进度分析反映在?监理工作周报?之中。平安文明：为更好地想业主提供监理效劳和对施工进展监帮结合贯彻全面监控精特制定专项的?平安监理细那么?并在此根底上建立平安文明施工监理台帐。监测资料分析：制定专项的?监测工作监理细那么?及时对监测提交的监测报表进展分析指导施工。正常情况下将分析结果反映在?监理工作周报?之中出现异常情况及时施工采取相应的措施必要时召开专题会议研究解决方案和措施。6 监理旁站内容和要求6.1 旁站工序：本工程确定地下连续墙钢筋笼吊放和水下砼灌注为关键工序要求当班监理人员必须施行旁站监理。6.2 工作要求： 检查施工理人员的到位情况； 检查施工执行施工方案以及工程建立强迫性情况； 严格按照监理工作的控制要点和目的值中相应工序的质量要求进展过程检验； 认真、准确地做好旁站监理记录； 发现异常问题值班监理员应及时向专业监理师或总监汇报经妥善处理后方可转入下道工序施工。7 地下连续墙监理检查记录表式7.1 地下连续墙施工监理检查记录表7.2 地下连续墙钢筋笼尺寸监理检查记录表7.3 地下墙成墙质量监理检查记录表7.4 钢筋等强度直螺纹加工质量监理抽查表地下连续墙施工监理检查记录表工程名称： 施工： 墙厚： 编： 槽机型： 槽段编： 槽机平整、垂直情况： 导墙尺寸：宽 平面位置 墙面平整度 成槽 开场 完毕宽 深 厚度 度 度槽浆测试 比重粘度PH值含砂率备 注成槽开场成槽中间成槽完毕清槽换浆开场 完毕 超声波测试或纠偏情况垂直度：其他情况：测槽深设计深度： m实测深度： m淤泥厚度 cm 清刷接头开场 完毕 清刷情况：下放钢筋笼开场 完毕 标 高： 下放情况：下放接头箱 开场 完毕 下放情况：下放导开场 完毕 长度： 距槽底间隔 ： cm导离槽端间隔 ： 导间间距：浇注砼浇灌开场时间： 完毕时间： 砼级配审核理方量 ： 实际浇注： 充盈系数：抗压试块 组、 抗渗试块 组 坍落度：砼上升速度： 浇注面标高：接头箱拔出时间： 拔出速度：浇注情况简述：综合评述 当班监理：地下连续墙钢筋笼尺寸监理检查记录表工程名称: 分项工程：地下连续墙部位：项序检查工程允许偏向mm实 测 值12345678910主控工程1主筋间距102长度100一般工程1钢筋材质检验符合设计要求2箍筋间距203直径104永久构造时的预埋件位置程度向垂直向1020检查结果主控工程 一般工程检查 点其中合格 点合格率 .验收结 检查人：地下墙成墙质量监理检查记录表工程名称： 槽段：项序检查工程允许偏向或允许值实测值12345678910主控项目1墙体强度设计要求一般项目1砼坍落度180220mm2地下墙外表平整度永久构造临时构造插入式构造100mm150mm20mm3永久构造时的预埋件位置程度向垂直向10mm20mm检查结果主控工程：一般工程共检查 点其中合格 点合格率 验收结 检查人： 检查日：钢筋等强度直螺纹加工质量监理抽查表 检查：工程名称消费日抽检数量工程部位消费班次代表批量提供钢筋规格接头类型序钢筋规格螺纹长度螺纹规检验完好丝扣 外露数不完好扣 检 验检查日备 注123456789 评述 检查人： 检查日：
