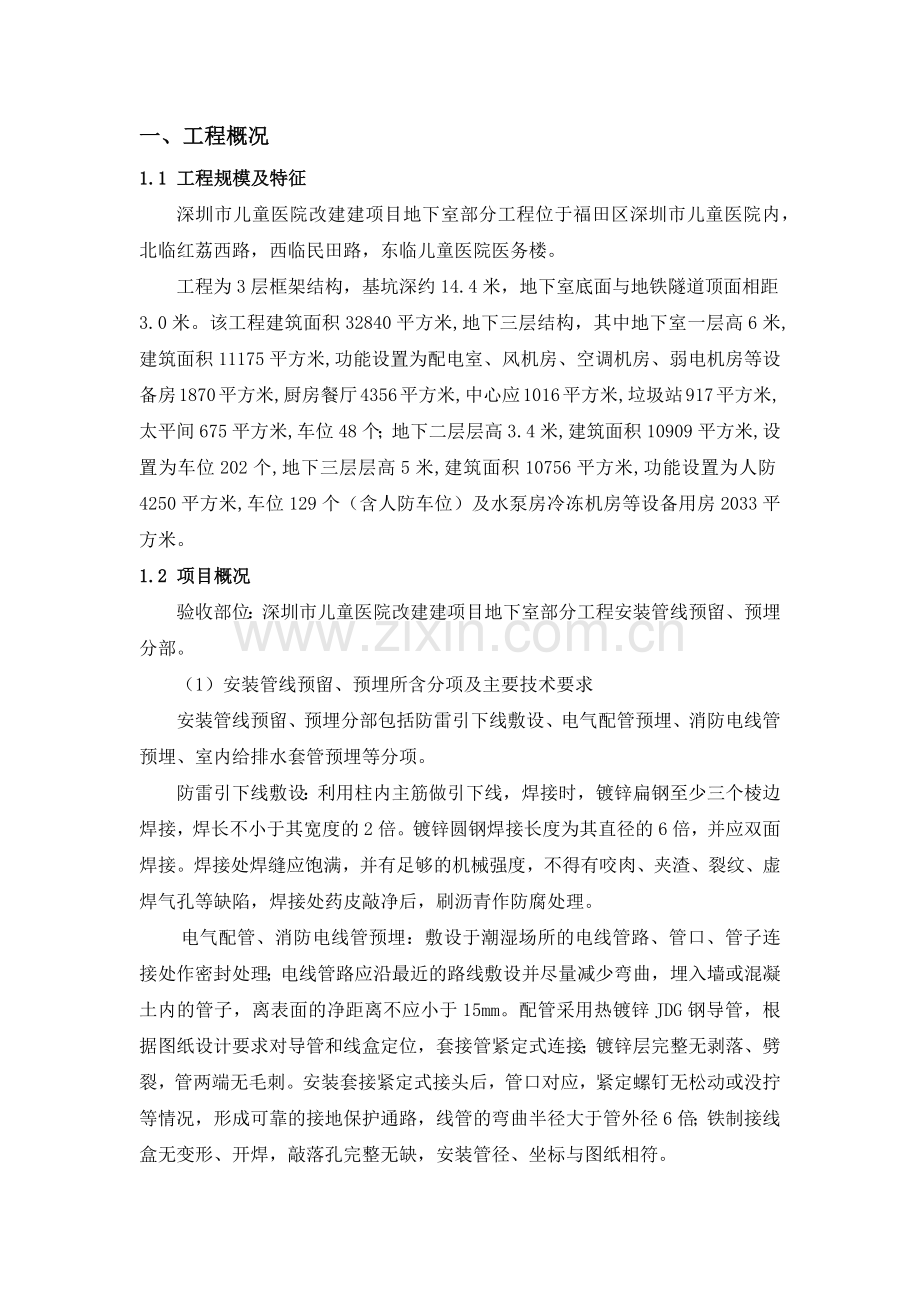

深圳市儿童医院改建建项目地下室部分工程项目部安装管线预留、预埋子分部工程验收质量自评报告中铁十六局集团深圳市儿童医院改建建项目地下室部分工程项目部一、工程概况1.1 工程规模及特征 深圳市儿童医院改建建项目地下室部分工程位于福田区深圳市儿童医院内，北临红荔西路，西临民田路，东临儿童医院医务楼。工程为3层框架结构，基坑深约14.4米，地下室底面与地铁隧道顶面相距3.0米。该工程建筑面积32840平方米,地下三层结构，其中地下室一层高6米,建筑面积11175平方米,功能设置为配电室、风机房、空调机房、弱电机房等设备房1870平方米,厨房餐厅4356平方米,中心应1016平方米,垃圾站917平方米,太平间675平方米,车位48个；地下二层层高3.4米,建筑面积10909平方米,设置为车位202个,地下三层层高5米,建筑面积10756平方米,功能设置为人防4250平方米,车位129个（含人防车位）及水泵房冷冻机房等设备用房2033平方米。1.2 项目概况验收部位：深圳市儿童医院改建建项目地下室部分工程安装管线预留、预埋分部。（1） 安装管线预留、预埋所含分项及主要技术要求 安装管线预留、预埋分部包括防雷引下线敷设、电气配管预埋、消防电线管预埋、室内给排水套管预埋等分项。 防雷引下线敷设：利用柱内主筋做引下线，焊接时，镀锌扁钢至少三个棱边焊接，焊长不小于其宽度的2倍。镀锌圆钢焊接长度为其直径的6倍，并应双面焊接。焊接处焊缝应饱满，并有足够的机械强度，不得有咬肉、夹渣、裂纹、虚焊气孔等缺陷，焊接处药皮敲净后，刷沥青作防腐处理。电气配管、消防电线管预埋：敷设于潮湿场所的电线管路、管口、管子连接处作密封处理；电线管路应沿最近的路线敷设并尽量减少弯曲，埋入墙或混凝土内的管子，离表面的净距离不应小于15mm。配管采用热镀锌JDG钢导管，根据图纸设计要求对导管和线盒定位，套接管紧定式连接；镀锌层完整无剥落、劈裂，管两端无毛刺。安装套接紧定式接头后，管口对应，紧定螺钉无松动或没拧等情况，形成可靠的接地保护通路，线管的弯曲半径大于管外径6倍；铁制接线盒无变形、开焊，敲落孔完整无缺，安装管径、坐标与图纸相符。室内给排水套管预埋：管道穿墙或楼板时，应设预埋管或防护套管，安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房的套管，其顶部应高出装饰地面50mm，底部应与楼板底面齐平，安装在墙壁内的套管其两端与饰面齐平。套管钢板厚度不应小于1.6mm，刚性防水套管采用焊接钢管，管内外光滑无毛刺，厚度均匀，刚性防水翼环采用10mm钢板，套管与防水翼环焊接饱满内外除锈，内刷防锈漆两遍，套管布置位置、坐标、标高均符合图纸设计要求。 （2）验收部分开、完工日期此验收部分开工日期为2009年12月1日，完工日期为2010年9月1日。1.3 参建单位建设单位：深圳市建筑工务署业主单位：深圳市儿童医院代建单位：深圳市地铁三号线投资有限公司管理公司：铁科院（北京）工程咨询有限公司设计单位：深圳市勘察设计研究院勘察单位：深圳市地质建设工程公司监理单位：铁四院（湖北）工程监理咨询有限公司施工单位：中铁十六局集团有限公司1.4 监督单位深圳市建设工程质量监督站、深圳市建设工程安全监督站。二、简述过程中的质量控制安装工程预留、预埋阶段是建筑工程中的一个有机组成部分，其施工质量的优劣直接影响着建筑工程的质量水平，及时、完整、有序地抓好质量管理，是创建优良工程的基础。根据公司质量目标要求，为防止安装工程出现质量通病，对预留、预埋阶段的质量管理采取了一些有效措施，集中精力抓好前期质量管理，强化过程管理，取得了较好效果，为后期施工提供了保证。2.1 质量控制（1） 建立健全了质量管理机构，完善质量保证体系。根据项目部安排，成立安装工程预留、预埋小组，人员由项目部主管安装工程的副总工程师负责，安装工程师、施工队技术员、各施工工长等人员组成。 （2）做好图纸会审工作，施工前对班组进行书面技术质量交底，做到施工有目标，检查有标准。对影响工程质量的关键部位，主管技术负责人要亲自到施工现场进行指导、监控。 （3）加强宣传教育，强化质量意识，使全体施工人员牢固树立“百年大计、质量第一”的思想，做到“指挥者关注质量、管理者负责质量、质检者控制质量、操作者保证质量”，确保工程质量的合格。（4）严把原材料进场检验关，不合格产品、不符合设计要求原材料杜绝进场。原材料进场首先报监理工程师检查，经检测单位检验合格后方可使用。（5）严格按照市政工程质量验收规范及施工技术操作规程的有关规定进行现场施工管理。认真贯彻执行工程质量检查“三检制”上道工序不合格绝不进入下道工序施工，严格专职质检员完工签证制度，无质检员签字不予验收，完善自检和互检制度，上下工序交接必须有各工种班组长和专职质检员签字，检验合格方准予交接。（6）服从工程监理对工程质量的管理。每完成一道工序，认真执行自检，对工程监理在工程质量检验中提出的意见及时整改，对不合格点和达不到质量要求的项目，必须返工重来，经检验合格后，再进行重新报验；需隐蔽的工程项目，按“隐蔽工程检查验收制度”认真填写隐蔽工程检查验收记录并及时上报工程监理，办理完验收手续后，方可进行下道工序施工。（7） 在施工中现场施工员、技术员、质量检查员、安全员要做好各种施工记录、隐蔽检查记录、工程质量检验评定等技术资料，使技术档案资料准确、及时、完整。2.2 工程难点及攻关措施 工程的难点主要在电气管道的预埋，电气配管预埋要紧随土建的施工进度，所以施工时间就被限制住了，一旦预埋不及时或者不到位都会为今后的安装工作带来人力和财力的浪费，因此如何在有限的时间里尽量准确及时的预埋到位还是存在一定难度的。 为了确保工程的质量，我们采取了以下一系列措施。从工程开工之日起，认真研究图纸，多与建设单位协调，多从工程主体入手，积极采用新技术。安装人员密切与土建施工人员配合，在间隙时能预制的提前预制好，当在底筋完成后，马上进行安装，并且把易漏浆部位重点防护，然后用标志漆顺配管标在土建模板上，不同功能的电气配管，采用不同颜色的标志漆。这样，拆模板后，在现浇砼上就会留下清晰的标志线。无论对以后的穿线也好，还是对于装饰打吊筋，还是各种支吊架的设置都大有好处。在安装线盒及箱壳时做到一步到位，周正不歪斜，盒或壳的外沿与模板平齐，所有电气配管一律入盒或进箱壳。这样既节约了材料，又省去了以后安装过程中的割、砸、钻、剔。每道工序施工前都要提前考虑安装要素，做到管到位，盒上墙，洞留准，面平齐。三、工程质量评价3.1 现场施工质量预留、预埋管线的位置：严格按照设计要求及图纸布置施工，仔细核对预留洞的数量及标高，管线每次隐蔽前都会请监理共同确认安装位置及与结构钢筋的绑扎固定是否到位，然后再进行下到工序，确保及时准确、保质保量预留、预埋到位。3.2 原材料质量检测统计镀锌线管原材检测统计材料名称规范应检组数实检组数合格率CMA见证取样组数取样率2011100%1100%2511100%1100%四、 质保资料的审查情况项目序号资料名称份数核查意见预留、预埋1图纸会审3符合设计及规范要求2原材料出厂合格证及进场检（试）验报告1符合设计及规范要求3施工记录12符合设计及规范要求4隐蔽工程验收检查43符合设计及规范要求5防雷接地电阻测试记录1符合设计及规范要求五、 单位工程的质量评定情况 经自评定，本子分部工程观感质量良好。本子分部为4个分项工程，各分项工程质量评定情况如下：分项工程名称检验批批次/隐蔽记录施工单位检查评定验收结论防雷引下线敷设25符合设计及规范要求通过验收电气配管预埋9符合设计及规范要求通过验收消防电线管预埋9符合设计及规范要求通过验收室内给排水套管安装13符合设计及规范要求通过验收六、 自评意见 根据国家和广东省、深圳市现有的规定、规范、规则及图纸的要求，我单位对深圳市儿童医院改扩建项目地下室部分工程安装管线预留、预埋子分部自评合格，申请进行子分部验收。
