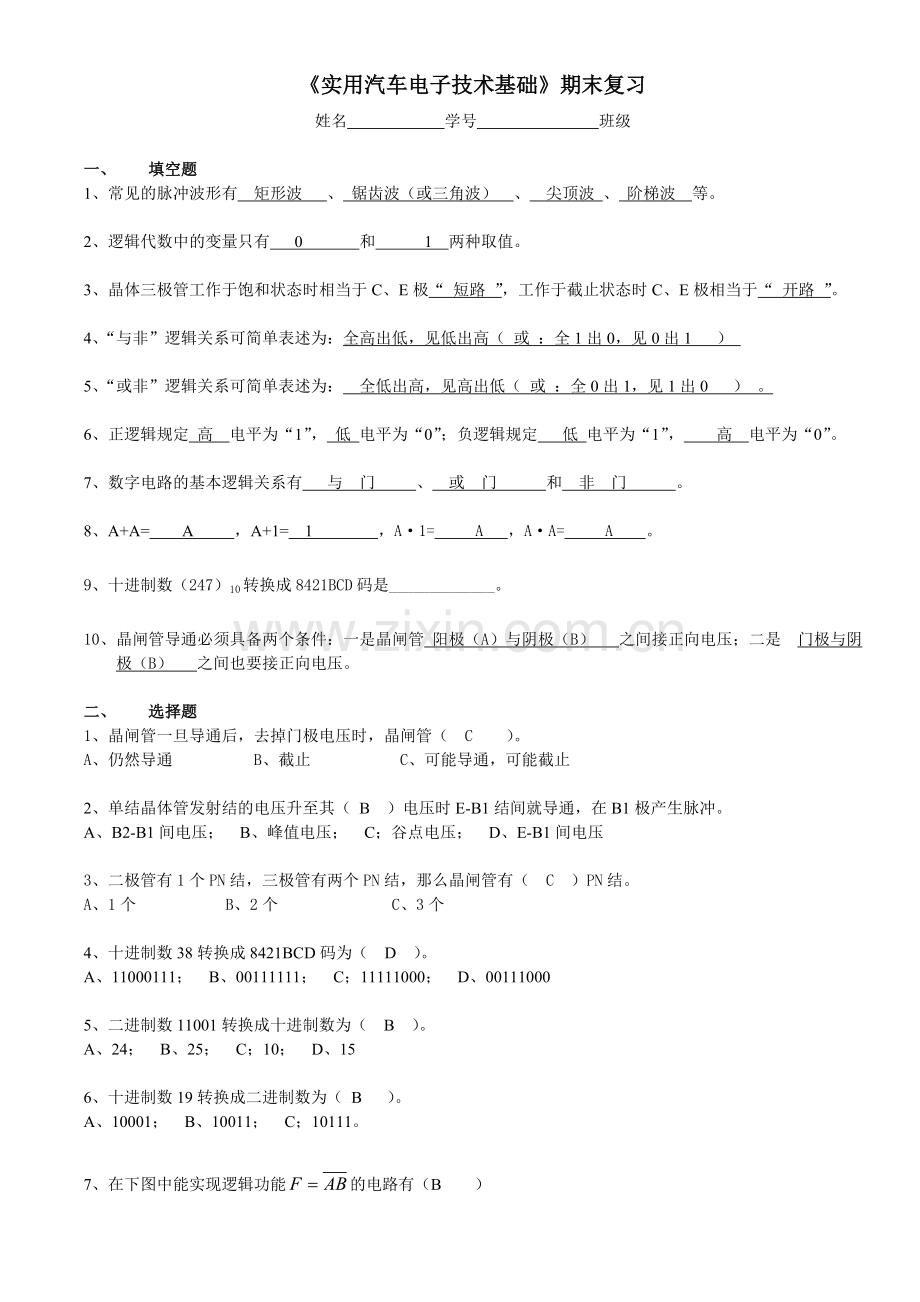

《实用汽车电子技术基础》期末复习
姓名 学号 班级

一、 填空题
1、常见的脉冲波形有 矩形波 、 锯齿波（或三角波） 、 尖顶波 、 阶梯波 等。

2、逻辑代数中的变量只有 0 和 1 两种取值。

3、晶体三极管工作于饱和状态时相当于C、E极“ 短路 ”，工作于截止状态时C、E极相当于“ 开路 ”。

4、“与非”逻辑关系可简单表述为：全高出低，见低出高（ 或 ：全1出0，见0出1 ）

5、“或非”逻辑关系可简单表述为： 全低出高，见高出低（ 或 ：全0出1，见1出0 ） 。

6、正逻辑规定 高 电平为“1”， 低 电平为“0”；负逻辑规定 低 电平为“1”， 高 电平为“0”。

7、数字电路的基本逻辑关系有 与 门 、 或 门 和 非 门 。

8、A+A= A ，A+1= 1 ，A·1= A ，A·A= A 。

9、十进制数（247）10转换成8421BCD码是_____________。

10、晶闸管导通必须具备两个条件：一是晶闸管 阳极（A）与阴极（B） 之间接正向电压；二是 门极与阴极（B） 之间也要接正向电压。

二、 选择题
1、晶闸管一旦导通后，去掉门极电压时，晶闸管（ C ）。
A、仍然导通 B、截止 C、可能导通，可能截止

2、单结晶体管发射结的电压升至其（ B ）电压时E-B1结间就导通，在B1极产生脉冲。
A、B2-B1间电压； B、峰值电压； C；谷点电压； D、E-B1间电压

3、二极管有1个PN结，三极管有两个PN结，那么晶闸管有（ C ）PN结。
A、1个 B、2个 C、3个

4、十进制数38转换成8421BCD码为（ D ）。
A、11000111； B、00111111； C；11111000； D、00111000

5、二进制数11001转换成十进制数为（ B ）。
A、24； B、25； C；10； D、15

6、十进制数19转换成二进制数为（ B ）。
A、10001； B、10011； C；10111。

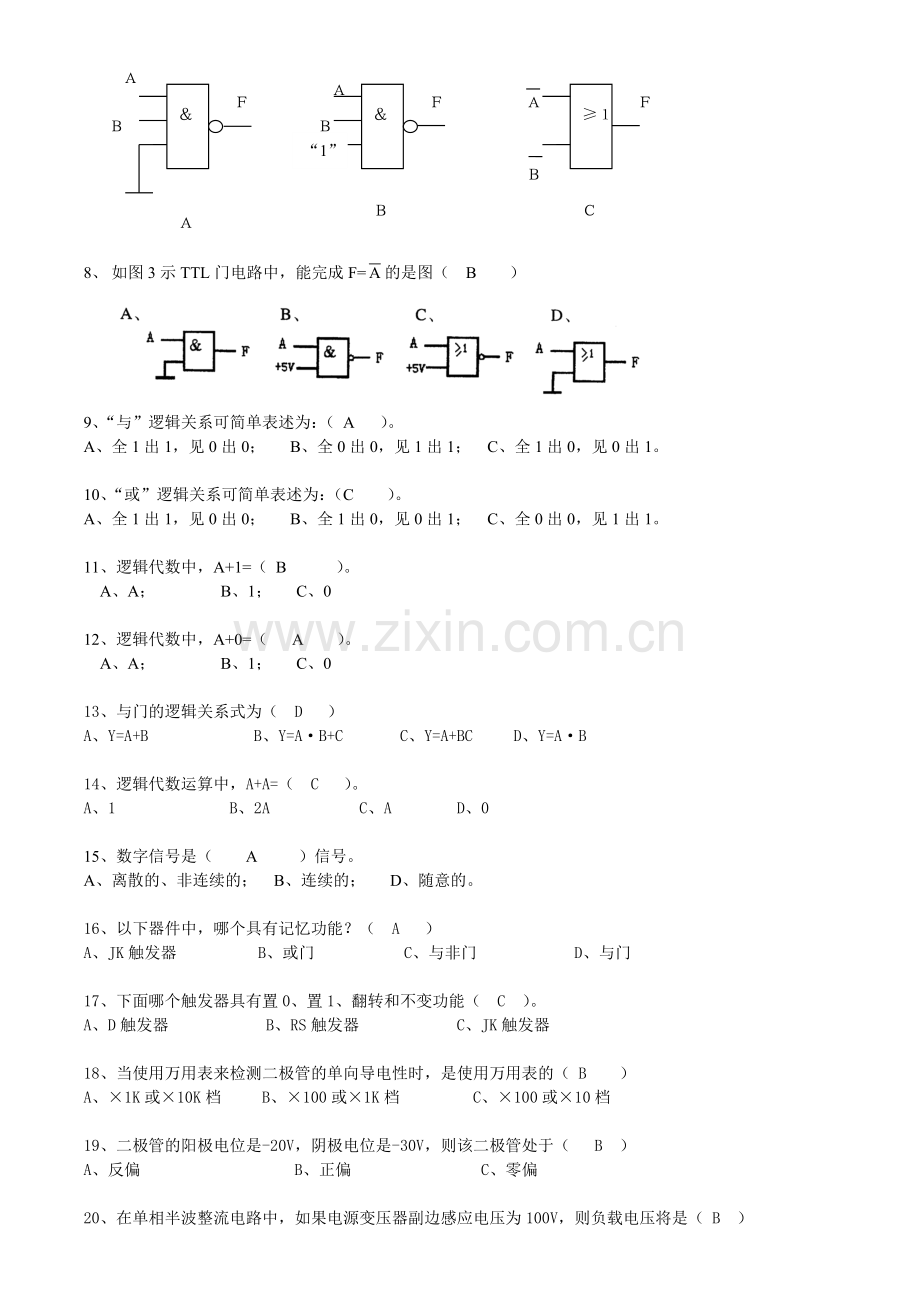

7、在下图中能实现逻辑功能的电路有（B　　）
＆
＆
Ａ
Ｂ
Ｆ
Ａ
Ｂ
Ｂ
Ａ
Ｆ
Ｆ
Ａ
Ｂ
Ｃ
≥１
“1”

8、 如图3示TTL门电路中，能完成F=的是图（　B　　）

9、“与”逻辑关系可简单表述为：（ A ）。
A、全1出1，见0出0； B、全0出0，见1出1； C、全1出0，见0出1。

10、“或”逻辑关系可简单表述为：（C ）。
A、全1出1，见0出0； B、全1出0，见0出1； C、全0出0，见1出1。

11、逻辑代数中，A+1=（ B ）。
A、A； B、1； C、0

12、逻辑代数中，A+0=（ A ）。
A、A； B、1； C、0

13、与门的逻辑关系式为（ D ）
A、Y=A+B B、Y=A·B+C C、Y=A+BC D、Y=A·B

14、逻辑代数运算中，A+A=（ C ）。
A、1 B、2A C、A D、0

15、数字信号是（ A ）信号。
A、离散的、非连续的； B、连续的； D、随意的。

16、以下器件中，哪个具有记忆功能？（ A ）
A、JK触发器 B、或门 C、与非门 D、与门

17、下面哪个触发器具有置0、置1、翻转和不变功能（ C ）。
A、D触发器 B、RS触发器 C、JK触发器

18、当使用万用表来检测二极管的单向导电性时，是使用万用表的（ B ）
A、×1K或×10K档 B、×100或×1K档 C、×100或×10档

19、二极管的阳极电位是-20V，阴极电位是-30V，则该二极管处于（ B ）
A、反偏 B、正偏 C、零偏

20、在单相半波整流电路中，如果电源变压器副边感应电压为100V，则负载电压将是（ B ）
A、100V B、45V C、90V

三、是非题
√ 1、与非门的逻辑功能是：有0出1，全1出0。
X 2、逻辑代数运算式L=A+B含义是：L等于A和B的和，即当A=1，B=1时，L=A+B=1+1=2。
X 3、整流电路中，晶闸管的触发角越大，其导通角越大，整流出的电压越大。
X 4、最基本的逻辑关系有三种：与非逻辑，或非逻辑，与或非逻辑。
X 5、基本逻辑门电路可实现数学上的加、减、乘、除四则运算。
√ 6、通常规定触发器的Q端的状态为触发器的状态。
X 7、晶闸管导通后，无论使用什么方法，都不能使其截止。
√ 8、触发器有两个稳定状态，用来寄存二进制数码0和1。
√ 9、晶闸管具有控制强电的作用，既利用弱电信号对门极的作用就可以使晶闸管导通去控制强电系统。
X 10、基本的逻辑门电路有与非门和或非门。
√ 11、在8421BCD编码器中，按下“6”键，输出4位二进制代码DCBA为 0110 。
√ 12、数字电路中工作的晶体管多数工作在 开关 状态。
√ 13、BCD码就是用4 位二进制数码表示 1 位十进制数。
√ 14、理想二极管正向导通时相当于“短路”，反向截止时相当于“开路 ”。
X 15、共发射极放大电路的输出电压信号与输入电压信号同相。
X 16、三极管三个电流之间的关系是：基极电流等于集电极电流和发射极电流之和。
√ 17、一般负反馈主要应用在放大电路中，正反馈应用振荡器电路中。
√ 18、振荡器能够振荡，必须满足以下两个条件，一个是相位平衡条件，即正反馈，另一个是振幅平衡条件。
√ 19、三极管工作在放大状态时，其发射结正偏，集电结向偏 ；三极管工作在截止状态时，其发射结反偏。
√ 20、三极管工作在饱和状态时，其发射结正偏，集电结正偏。

四、综合题

1、下图为三个门电路与其输入信号波形，试分别画出相应的输出波形。

SCR
2、晶闸管防盗报警电气原理图，试说明当AB导线被弄断时，报警器为什么会发生报警？并且说明AB没有断的时候，电路如何工作？

答:
1） AB线弄断：晶闸管门极与阴极电位上升至正电压，
且阳极与阴极间承受正电压（正向偏置），晶闸管触发
导通，报警器得电报警。
2） AB线没有弄断：晶闸管门极通过AB线接地，
电压为0V，此时，晶闸管未触发，不导通，
报警器无电不报警。

3、指出电路图属于什么运算器，并试求电路图中运算器输出端的UO？
答：电路为减法运算电路。
根据公式：
U0=Rf/R1（Ui2-Ui1）=5/5X（20-30）=-10mv
