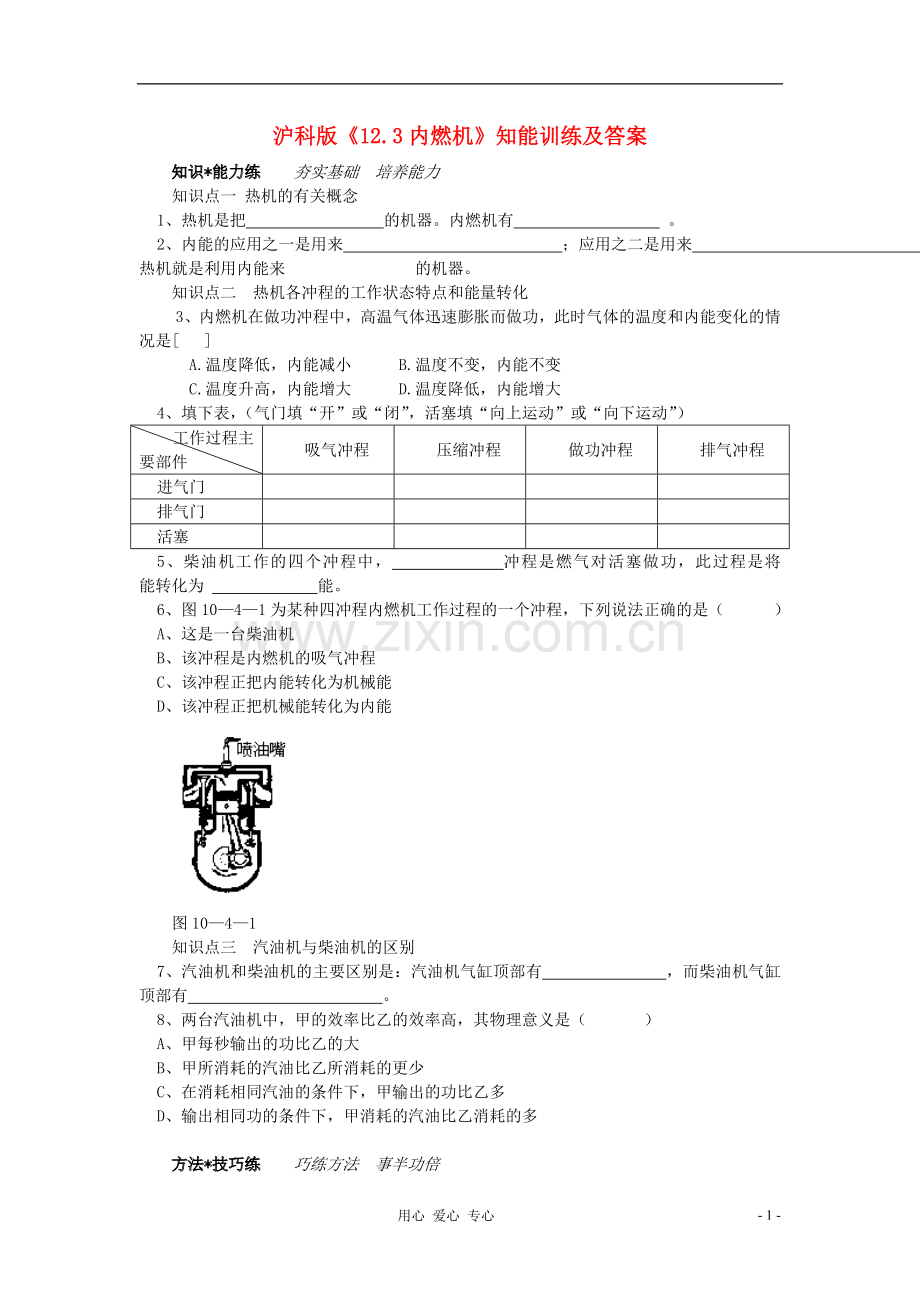

沪科版《12.3内燃机》知能训练及答案
知识*能力练 夯实基础 培养能力
知识点一 热机的有关概念
1、热机是把 的机器。内燃机有 。
2、内能的应用之一是用来 ；应用之二是用来 。热机就是利用内能来 的机器。
知识点二 热机各冲程的工作状态特点和能量转化
3、内燃机在做功冲程中，高温气体迅速膨胀而做功，此时气体的温度和内能变化的情况是[ ]
A.温度降低，内能减小 B.温度不变，内能不变
C.温度升高，内能增大 D.温度降低，内能增大
4、填下表，（气门填“开”或“闭”，活塞填“向上运动”或“向下运动”）
工作过程主要部件
吸气冲程
压缩冲程
做功冲程
排气冲程
进气门

排气门

活塞

5、柴油机工作的四个冲程中， 冲程是燃气对活塞做功，此过程是将 能转化为 能。
6、图10—4—1为某种四冲程内燃机工作过程的一个冲程，下列说法正确的是（ ）
A、这是一台柴油机
B、该冲程是内燃机的吸气冲程
C、该冲程正把内能转化为机械能
D、该冲程正把机械能转化为内能

图10—4—1
知识点三 汽油机与柴油机的区别
7、汽油机和柴油机的主要区别是：汽油机气缸顶部有 ，而柴油机气缸顶部有 。
8、两台汽油机中，甲的效率比乙的效率高，其物理意义是（ ）
A、甲每秒输出的功比乙的大
B、甲所消耗的汽油比乙所消耗的更少
C、在消耗相同汽油的条件下，甲输出的功比乙多
D、输出相同功的条件下，甲消耗的汽油比乙消耗的多

方法*技巧练 巧练方法 事半功倍

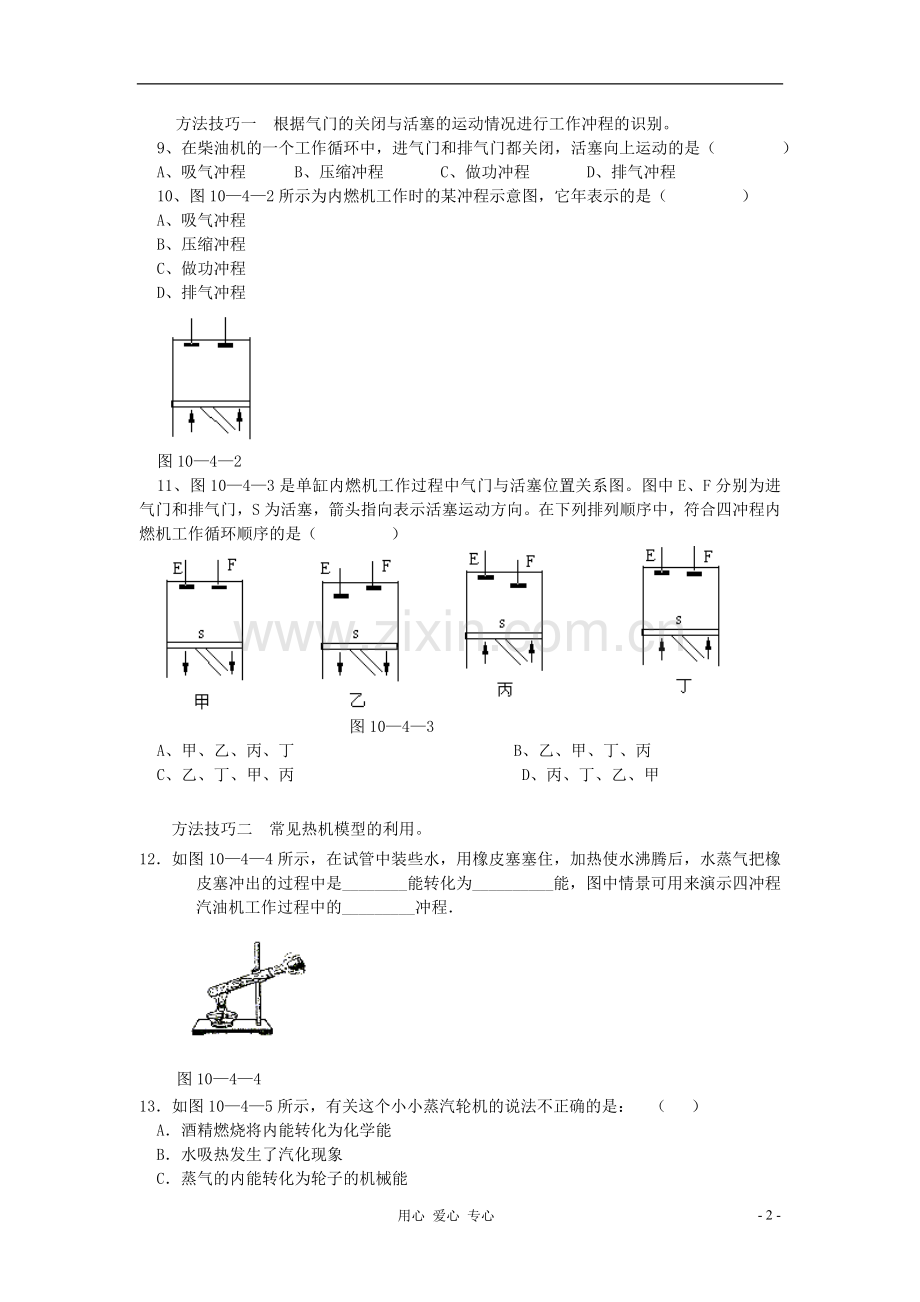

方法技巧一 根据气门的关闭与活塞的运动情况进行工作冲程的识别。
9、在柴油机的一个工作循环中，进气门和排气门都关闭，活塞向上运动的是（ ）
A、吸气冲程 B、压缩冲程 C、做功冲程 D、排气冲程
10、图10—4—2所示为内燃机工作时的某冲程示意图，它年表示的是（ ）
A、吸气冲程
B、压缩冲程
C、做功冲程
D、排气冲程

图10—4—2
11、图10—4—3是单缸内燃机工作过程中气门与活塞位置关系图。图中E、F分别为进气门和排气门，S为活塞，箭头指向表示活塞运动方向。在下列排列顺序中，符合四冲程内燃机工作循环顺序的是（ ）

图10—4—3
A、甲、乙、丙、丁 B、乙、甲、丁、丙
C、乙、丁、甲、丙 D、丙、丁、乙、甲

方法技巧二 常见热机模型的利用。
12．如图10—4—4所示，在试管中装些水，用橡皮塞塞住，加热使水沸腾后，水蒸气把橡皮塞冲出的过程中是________能转化为__________能，图中情景可用来演示四冲程汽油机工作过程中的_________冲程．

图10—4—4
13．如图10—4—5所示，有关这个小小蒸汽轮机的说法不正确的是： （ ）
A．酒精燃烧将内能转化为化学能
B．水吸热发生了汽化现象
C．蒸气的内能转化为轮子的机械能
D．内能的一个重要应用是可以用来做功

图10—4—5
方法技巧三 根据工作冲程的特点判别能量的转化。
14、改变物体的内能的方式有两种。饮料洲进冰箱后温度降低，是用 的方式减少饮料的内能；在汽油机的压缩冲程中，是通过 的方式增加燃料混合物的内能。
15、汽车已经成为现代生活中不可缺少的一部分，大多数汽车里的发动机是以汽油为燃料的内燃机，使汽车获得动力的是 冲程，排出废气的是 冲程。
16、金属制成的气缸中装有柴油与空气的混合物，有可能使气缸中柴油达到燃点的过程是（ ）
A、迅速向里推活塞
B、迅速向外拉活塞
C、缓慢向里推活塞
D、缓慢向外拉活塞
综合*创新练 拓展思维 提升素质
能力点一 能进行柴油机和汽油机区别
17、柴油机和汽油机的工作过程有所不同，它们的区别在哪些冲程（ ）
A、吸气冲程、排气冲程
B、压缩冲程、做功冲程、排气冲程
C、压缩冲程、排气冲程
D、吸气冲程、压缩冲程、做功冲程
18、如图10—4—6所示是内燃机中 机的剖面图，它表示的是 冲程。
能力点二 识别飞轮在内燃机上的作用
19、柴油机的活塞在往复运动中从 叫做一个冲程。它的工作过程分为 、 、 、 四个冲程。
只有 冲程是燃气对活塞做功，其他三个冲程要靠飞轮
的 来完成。
20、单缸四冲程汽油机工作时，有些冲程是辅助冲程，要靠安装在
曲轴上的飞轮的惯性来完成，只有一个冲程是不用靠飞轮的惯性
来完成，这个冲程是（ ） 图10—4—6
A、吸气冲程 B、压缩冲程 C、做功冲程 D、排气冲程
能力点三 能进行热机功率的计算
21、某台单缸四冲程内燃机的活塞面积是120cm2，一个冲程是0.3m，做功冲程中燃气对活塞的平均压强是5×105Pa，曲轴的转速是300r/min。求：
⑴内燃机每分钟做的功？ ⑵其功率是多少？

22、某单缸四冲程汽油机的气缸活塞面积为30cm2，一个冲程活塞在气缸中移动的距离是50mm，满负荷工作时做功冲程燃气的平均压强为9．0×l05Pa,飞轮lmin转动1800周，当汽油机满负荷工作时(不计摩擦)，求：
(1)做功冲程中燃气对活塞的平均压力；
(2)一个做功冲程中燃气对活塞做的功；
(3)汽油机的功率。

能力点四 生活中的热机效率
23、最近我国一些城市出现了环保汽车，该车型采用“清洁燃料”加“汽油”双燃料系统，使尾气中有害气体的成分降低了80%。这种燃料是气态碳氢化合物，在微微加压的情况下即变为液体而储存于钢瓶中，加装到汽车供油系统。当向发动机供油时，该燃料在钢瓶中逐渐汽化，然后进入气缸被点燃，从而产生动力。
⑴根据下表可知，最适合作为清洁燃料的物质是　　　　　　。（填化学式）
化学式
CH4
C2H6
C4H10
C6H14
沸点（℃）
-164
-89
-0.5
69
⑵该物质在气缸内充分燃烧后的产物是　　　　和　　　　。
⑶在该汽车的四冲程工作循环中，图10—4—7四幅图中能实现内能转化为机械能的是　　　　图。

图10—4—7
24、一台内燃机运行时各种能量损耗大致为：汽缸散热损失占25%，废气带走的能量占30%，摩擦等机械损耗占10%，则它的机械效率为 。
25、四冲程汽油机的的转速是120转/秒，则它每秒钟对外做功的次数为（ ）
A、40次 B、60次 C、102次 D、240次
26、根据燃料的不同，热机分为汽油机和柴油机，完全燃烧相同质量的汽油和柴油（q汽油＝4.6×107J/kg, q柴油＝3.3×107J/kg）,汽油产生的热量 柴油产生的热量．热机工作时用水而不用其他液体来做冷却剂，这是因为 ．热机一个工作循环有四个冲程，如图10—4—8所示表示的是其中的 冲程．

图10—4—8
27、在冬天，常会看到机动车(汽油或柴油发动机)的排气管喷出一团团“白气”. “白气”是微小的水珠悬浮在空气中形成的.
(1)由“白气”可以推测，在机动车排出的气体中含有 气.
(2)根据上面的推测，结合你所掌握的知识（不限于物理知识），再写出一个更进一步的相关推测，并简要说明理由.
①推测：___________________________________________________.
②理由：___________________________________________________.

答案
1、内能转化为机械能 柴油机 汽油机 2、加热物体 做功 做功 3、A
4、
工作过程主要部件
吸气冲程
压缩冲程
做功冲程
排气冲程
进气门
开
闭
闭
闭
排气门
闭
闭
闭
开
活塞
向下移动
向上移动
向下移动
向上移动
5、做功 内 机械 6、AB 7、火花塞 喷油嘴 8、C
9、B 10、B 11、C 12、内(热)；机械(动)；做功 13、A 14、热传递 做功 15、做功 排气 16、A 17、D 18、汽油 做功 19、气缸顶部运动到底部或从底部运动到顶部 吸气冲程 压缩冲程 做功冲程 排气冲程 做功 惯性 20、C 21、①2.7×105J②4500w
22、(1)燃气对活塞的平均压力：
F=Ps=9．0×105Pa×30×10-4m2=2．7×103N
(2)燃气对活塞做的功：W=FS=2．7×103N×50×10-3 m=135J
(3)1分钟内燃气对活塞做功的次数：n=1800／2=900(次)
汽油机的功率：P=W 总／t=135×900 J／60 s=2025w 23、C4H10 二氧化碳 、水 B 24、35% 25、B 26、大于，水的比热容大，做功
27、（1）水蒸（或“水”认可）
（2）或a．结论：汽油或柴油与氧气反应（或“燃烧”），生成物中有水。或说“汽油或柴油中含水”认可
理由：因为排出的气体中含有水蒸气（或“水”） 或b．结论：汽油或柴油中含有氢元素。或说“汽油或柴油中含有氢”认可
理由：因为汽油或柴油燃烧生成水，水中含有氢元素（或“氢”）
