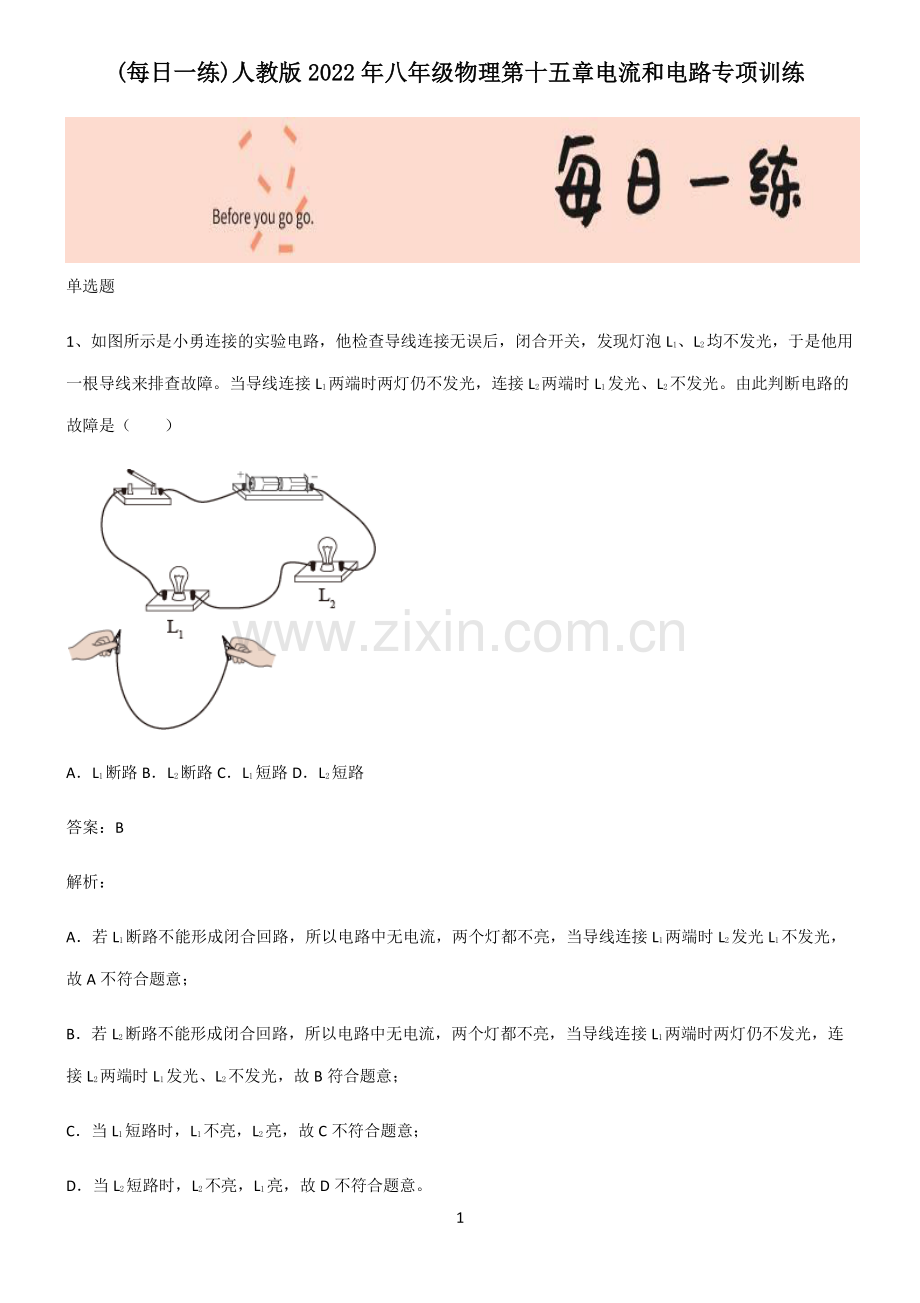

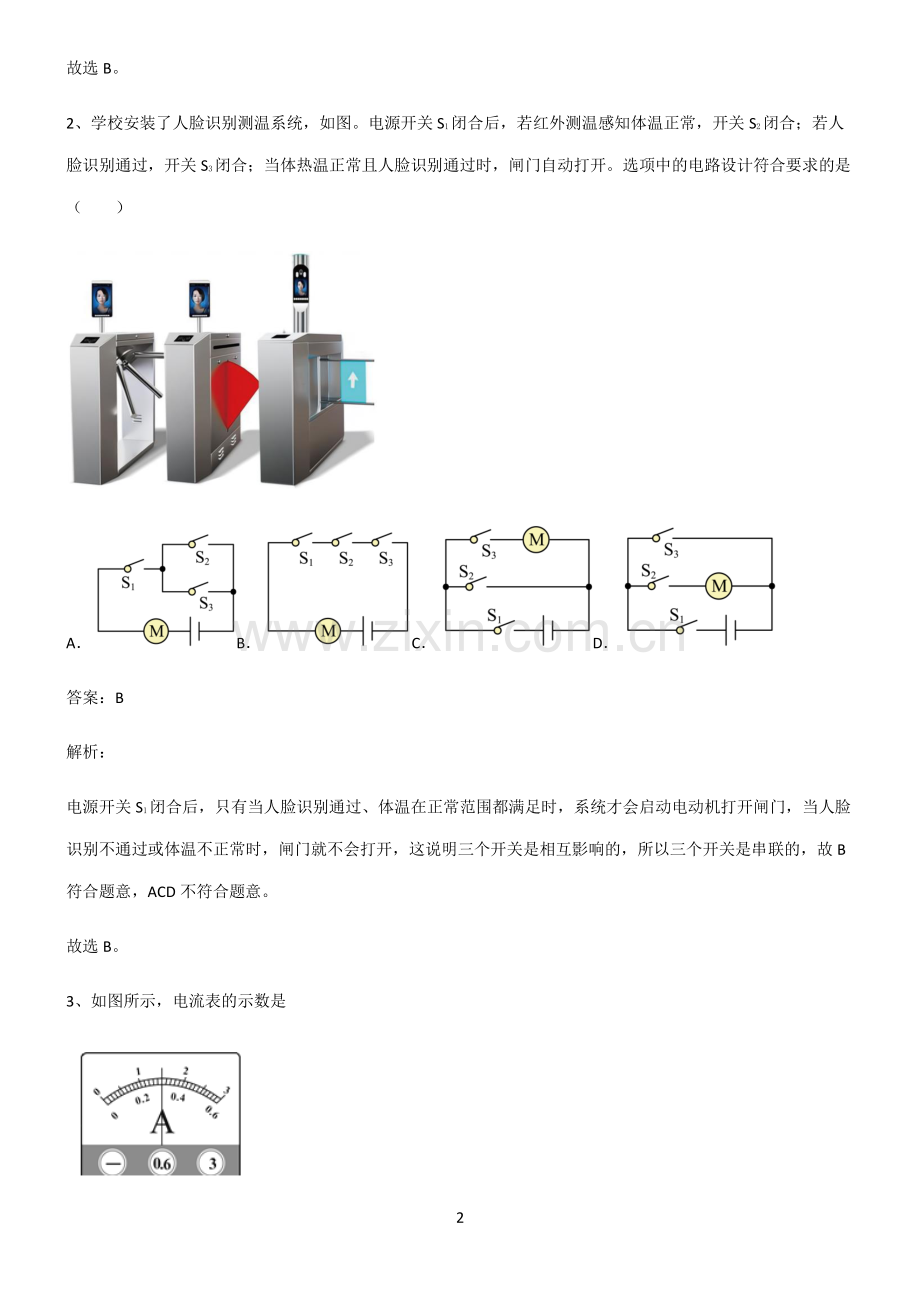

1 (每日一练每日一练)人教版人教版 20222022 年八年级物理第十五章电流和电路专项训练年八年级物理第十五章电流和电路专项训练 单选题 1、如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡 L1、L2均不发光，于是他用一根导线来排查故障。当导线连接 L1两端时两灯仍不发光，连接 L2两端时 L1发光、L2不发光。由此判断电路的故障是（）AL1断路 BL2断路 CL1短路 DL2短路 答案：B 解析：A若 L1断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接 L1两端时 L2发光 L1不发光，故 A 不符合题意；B若 L2断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接 L1两端时两灯仍不发光，连接 L2两端时 L1发光、L2不发光，故 B 符合题意；C当 L1短路时，L1不亮，L2亮，故 C 不符合题意；D当 L2短路时，L2不亮，L1亮，故 D 不符合题意。2 故选 B。2、学校安装了人脸识别测温系统，如图。电源开关 S1闭合后，若红外测温感知体温正常，开关 S2闭合；若人脸识别通过，开关 S3闭合；当体热温正常且人脸识别通过时，闸门自动打开。选项中的电路设计符合要求的是（）ABCD 答案：B 解析：电源开关 S1闭合后，只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别不通过或体温不正常时，闸门就不会打开，这说明三个开关是相互影响的，所以三个开关是串联的，故 B符合题意，ACD 不符合题意。故选 B。3、如图所示，电流表的示数是 3 A0.3A B1.5A C可能是 0.3A，也可能是 1.5A D可能是 1.5A，也可能是 0.25A 答案：C 解析：由图知，若电流表的量程是 0 0.6A，则分度值是 0.02A，电流表示数是 0.3A.若电流表的量程是 0 3A，则分度值是 0.1A，电流表示数是 1.5A.故此电流表的示数可能是 0.3A，也可能是 1.5A.故选 C.小提示：先确定电流表的量程、分度值，然后根据指针位置读出电流表的示数不知道量程的情况下，则有两种可能 4、给你如下器材：电池组一个、开关一个、电灯泡两只，要求这两只灯泡并联，并用开关控制它们，你至少需要导线（）A3 根 B4 根 C5 根 D6 根 答案：C 解析：两灯泡用一个开关控制并联接在一节干电池上，至少需要 5 根导线，如右图所示；故选 C.5、用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（）A毛皮的原子核束缚电子的能力比橡胶棒强 4 B摩擦过程中毛皮上的电子转移到橡胶棒上 C验电器箔片张开是因为两箔片带了正电荷 D金属球上的电荷与两箔片上的电荷电性相反 答案：B 解析：A毛皮和橡胶棒摩擦的过程中，毛皮原子核束缚电子的能力弱，失去电子而带正电，故 A 错误；B 摩擦过程中毛皮失去电子而橡胶棒得到电子，毛皮上的电子转移到橡胶棒，故 B 正确；C 用毛皮摩擦过的橡胶棒带负电，橡胶棒有多余电子；橡胶棒接触验电器的金属球时，电子由橡胶棒向验电器转移，两箔片带了负电荷，故 C 错误；D 橡胶棒接触验电器的金属球，金属球上与两箔片上的都带了负电荷，电荷电性相同，故 D 错误。故选 B。6、下列有关电流表的使用，不正确的是（）A电流表并联在被测电路中 B电流表串联在被测电路中 C被测电流不超过电流表的量程 D电流从电流表“”接线柱流入，“”接线柱流出 答案：A 解析：电流表的电阻很小，使用时若要测量哪个用电器的电流就与哪个用电器串联，A 说法错误，符合题意；B 说法正确，不符合题意；电流表使用时被测电流不能超过电流表的量程，否则就烧坏电流表，C 说法正确；电流表使用时让电流从电流表“”接线柱流入，“”接线柱流出，否则电流表指针反向偏转，损坏电流表，D 说法正确；答案选 A 5 7、在 2022 北京冬奥会开幕式上，400 名演员挥动发光杆，发光杆一会发出绿光代表绿草，随后又发出白光组成蒲公英。据悉，杆上有两个开关：一个是总开关，另一个用来控制发出白光和绿光。下面哪个电路设计最能实现这一效果（）ABCD 答案：D 解析：依题意得，绿灯与白灯并联，绿灯与白灯互不影响，开关一个在干路上，控制整个电路，一个既控制白灯，也控制绿灯。因此两灯并联，两开关串联，都在干路上，一个为单刀单掷开关，用于控制整个电路，一个为单刀双掷开关，用于控制发出的光是白光还是绿光，故 ABC 不符合题意，D 符合题意。故选 D。多选题 8、如图甲所示，闭合开关 S 后，两个灯泡都能发光，图乙为电流表 A1指针的位置，如果电流表 A2读数是 0.5A，则下列说法正确的是（）A电流表 A1一定连接“3A”接线柱 B灯泡 L1和 L2并联 C电流表 A1的读数是 0.3AD通过灯 L1的电流为 1A 答案：ABD 解析：6 由图可知，灯泡 L1和 L2并联，电流表 A1测量干路电流，电流表 A2测量通过 L2的电流；因为并联电路中干路电流大于任一支路的电流，且电流表 A2读数是 0.5A，所以，由图知电流表 A1一定选用大量程，即一定连接了“3A”接线柱，则由图乙可知电流表 A1的示数是 1.5A，即干路电流I=1.5A，因为I=I1+I2，所以，通过灯 L1的电流 I1=II2=1.5A0.5A=1A 故选 ABD。9、如图所示，甲、乙两个通草球用丝线悬挂着，当乙球靠近甲球时，两球互相排斥，则下列说法不正确的是（）A甲球带正电，乙球不带电 B甲球不带电，乙球带负电 C甲球带正电，乙球带负电 D甲、乙两球都带负电或都带正电 答案：ABC 解析：解：甲、乙两个通草球用丝线悬挂着，当乙球靠近甲球时，两球互相排斥，由电荷间的相互作用规律可知，两个小球一定带同种电荷，即甲、乙两球都带负电或都带正电，故 D 正确，ABC 不正确。故选：ABC。10、小刚整理了如图所示物理实验现象及说明的问题，下列说法正确的是（）A如图，试管中的水蒸气将木塞冲起。表明：水蒸气的内能转化为木塞的机械能 7 B如图，物体接触验电器的金属球后，闭合的金属箔张开。表明：物体是带电的 C如图，迅速下压活塞，筒中的硝化棉会燃烧。表明：做功可以改变物体的内能 D如图，将烧瓶内的水加热至沸腾后温度会继续升高，并且会冒出大量的“白气”答案：ABC 解析：A用酒精灯给试管中的水加热，水沸腾后，试管中的水蒸气将木塞冲起对木塞做功，将内能转化为木塞的机械能，故 A 正确；B验电器的工作原理是同种电荷相互排斥，若某物体接触验电器的金属球后，金属箔片张开，说明该物体带电，故 B 正确；C如图所示，迅速下压活塞时，活塞对空气做功，空气的内能增加，温度升高，表明做功可以改变物体的内能，故 C 正确；D将烧瓶内的水加热至沸腾后，水的温度保持不变，沸腾产生的水蒸气冒出烧杯上升过程中遇冷液化成小水珠，从而形成“白气”，故 D 错误。故选 ABC。8 综合题 11、小明在观察小轿车的车窗玻璃时发现，汽车的后挡风玻璃与其他玻璃有一处明显不同，就是后挡风玻璃上有一条条“细线”，如图甲所示。对于这些细线的作用，小明咨询了维修店的工人师傅，工人师傅告诉小明，这些“细线”是用来除霜的，汽车驾驶室有一个按键，当外界气温降低时，闭合它，这时玻璃上的细线就会发热，小明想知道玻璃上的“细线”的除霜能力与哪些因素有关，于是他从维修师傅那里要来了两块厚薄不同带“细线”的玻璃带到实验室，并设计了如图丙所示的电路进行实验。（1）“细线”在除霜的过程中是利用电流的_效应工作的。（2）分别取质量相同的碎冰放在面积相同的玻璃上，闭合开关，调节 MN 两端的电压，记录冰块全部熔化所需的时间，相关数据如下表所示：次数 玻璃 冰块质量/g 电压/V 熔化时间/min 1 薄 100 6 3 2 薄 100 9 2 3 薄 100 12 1.5 4 厚 100 6 6 5 厚 100 9 4.5 6 厚 100 12 3 实验中取相同质量冰块的目的是_；本实验是通过比较_来判断玻璃除霜能力的强弱的。比较 1、2、3 次实验，可以得到结论_。（3）小明在完成实验后，一不小心弄断了玻璃中的一根“细线”。小明把这块玻璃接入电路中，发现电流表和电压表都有示数，说明玻璃中的各“细线”的连接方式是_（选填“串联”或“并联”）的。由此分析可知：该玻璃中其他未断“细丝”的除霜能力将_（选填“保持不变”或“消失”）。答案：热 使冰块全部熔化时吸收的热量相同 冰块全部熔化所需要的时间 玻璃厚度相同时，加载细线9 两端的电压越大，除霜能力越强 并联 保持不变 解析：（1）1“细线”在除霜的过程中需要吸热，利用了电流的热效应产生大量的热。（2）234根据控制变量法思想，物质吸放热与质量有关，实验中取相同质量冰块的目的是使冰块全部熔化时吸收的热量相同，通过比较冰块全部熔化所需要的时间来判断玻璃除霜能力的强弱；比较 1、2、3 次实验可知，玻璃厚度相同时，加载细线两端的电压越大，除霜能力越强。（3）56弄断了玻璃中的一根“细线”后，把这块玻璃接入电路中，发现电流表和电压表都有示数，说明各细线可以独立工作，说明玻璃中的各“细线”的连接方式是并联的，可知该玻璃中其他未断“细丝”的除霜能力将保持不变。12、阅读短文，回答问题。烟雾报警器，当出现大量烟雾，烟雾报警器就会响起来。烟雾报警器是如何工作的呢？如图所示，在烟雾报警器中有一个 粒子源，可以产生 粒子，粒子与空气中的氮分子或氧分子撞击，会把电子从这些分子中打出，这样就产生了电子和带正电的氮离子（N+）、氧离子（O+）。烟雾报警器中有两块板，一块带正电，一块带负电。电子向带正电的板运动，氧离子和氮离子向带负电的板运动，这就产生了电流，且我们规定正电定向荷移动的方向为电流方向。当电路中有电流时，一切正常。但是，如果空气中有烟尘粒子，一部分 粒子会被烟尘粒子吸收，导致电流减小，触发警报。（1）粒子与空气中的氮分子或氧分子撞击，会产生带_（选填“正”或“负”）电的电子，这些电子会向烟雾报警器中的带正电的板运动，是因为_。（2）如图所示，两板间的电流方向是_（选填“向上”或“向下”）的。（3）当有烟雾时，烟雾报警器就会响起来的原因是：_。10 答案：负 同种电荷互相排斥，异种电荷互相吸引 向下 见解析 解析：（1）12由材料可知，粒子与空气中的氮分子或氧分子撞击，会把电子从这些分子中打出，电子带负电，电子会向正极板运动是因为同种电荷互相排斥，异种电荷互相吸引。（2）3我们把正电荷定向移动的方向规定为电流方向，本题中正电荷向下运动，故电流方向向下。（3）4由题干可知，a 粒子是被烟尘粒子吸收，导致电流变小，触发警报，警报器响起来。
