2022届八年级物理第十七章欧姆定律名师选题.pdf

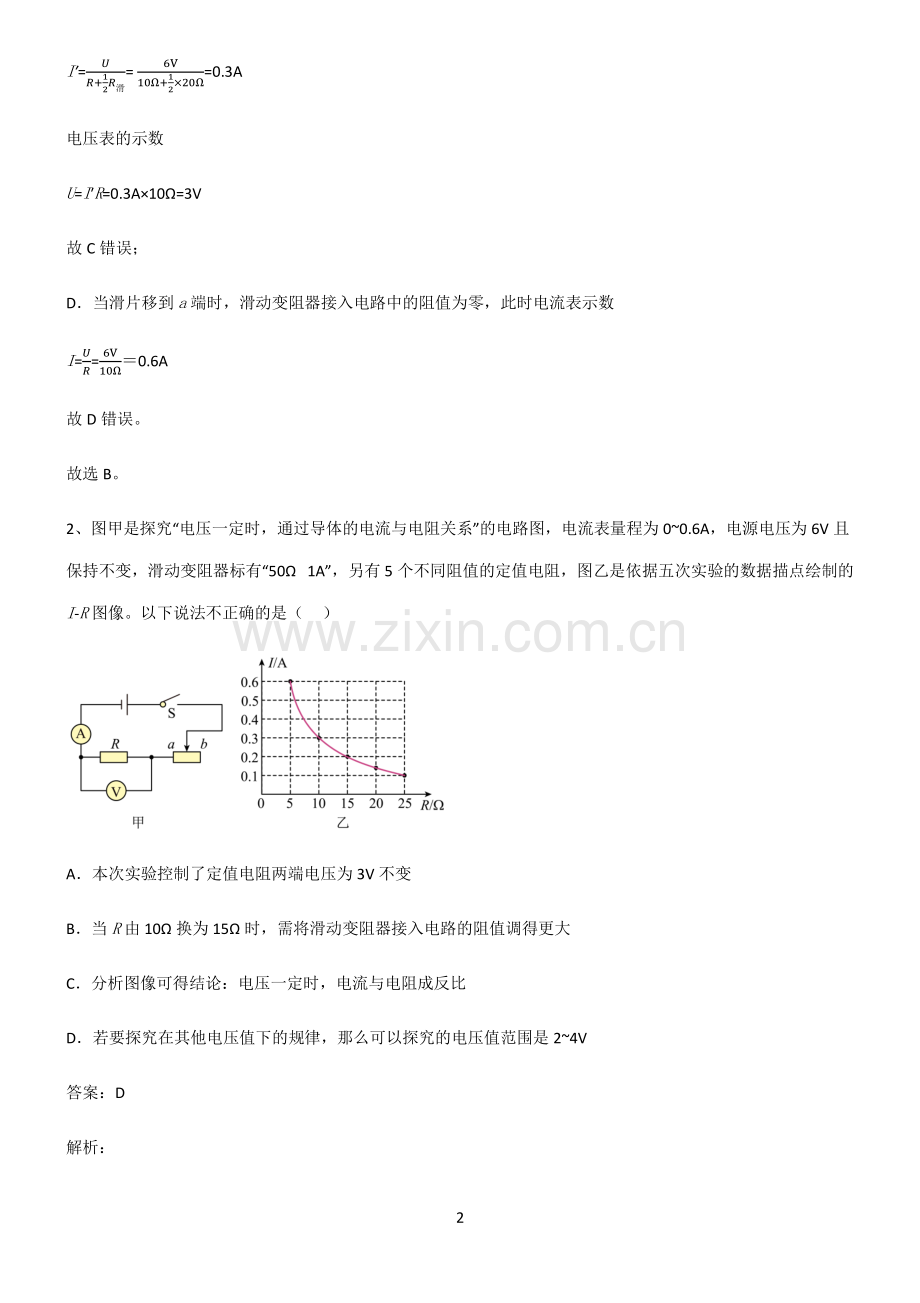

1 (每日一练每日一练)2022)2022 届八年级物理第十七章欧姆定律名师选题届八年级物理第十七章欧姆定律名师选题 单选题 1、如图所示的电路中，电源电压 6 V 保持不变，定值电阻的阻值为 10，滑动变阻器的最大阻值为 20，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（）A电压表的示数减小 B电压表示数与电流表示数的比值不变 C当滑片移到中点时，电压表示数为 2 V D当滑片移到a端时，电流表示数为 0.2 A 答案：B 解析：A当开关闭合，滑片由b端向a端移动的过程中，滑动变阻器接入电路的电阻变小、电路中的总电阻变小，根据欧姆定律可知电路中的电流变大、定值电阻两端的电压变大，即电压表的示数变大，故 A 错误；B因电压表测定值电阻两端的电压、电流表测电路中的电流即通过定值电阻的电流，由于定值电阻的阻值不变，所以根据欧姆定律可知，电压表示数与电流表示数的比值不变，故 B 正确；C当滑片移到中点时，变阻器接入电路的电阻为最大阻值的一半，因串联电路中总电阻等于各分电阻之和，则电路中的电流 2 I=+12滑=6V10+1220=0.3A 电压表的示数 U=IR=0.3A10=3V 故 C 错误；D当滑片移到a端时，滑动变阻器接入电路中的阻值为零，此时电流表示数 I=6V100.6A 故 D 错误。故选 B。2、图甲是探究“电压一定时，通过导体的电流与电阻关系”的电路图，电流表量程为 00.6A，电源电压为 6V 且保持不变，滑动变阻器标有“50 1A”，另有 5 个不同阻值的定值电阻，图乙是依据五次实验的数据描点绘制的I-R图像。以下说法不正确的是（）A本次实验控制了定值电阻两端电压为 3V 不变 B当R由 10 换为 15 时，需将滑动变阻器接入电路的阻值调得更大 C分析图像可得结论：电压一定时，电流与电阻成反比 D若要探究在其他电压值下的规律，那么可以探究的电压值范围是 24V 答案：D 解析：3 A根据图乙可知，当1=5时，1=0.6A，本次实验控制了定值电阻两端电压为 1=11=0.6A 5=3V 当R依次取 10、15 等阻值时，电流与对应的电阻的乘积仍然是个定值即 3V，故 A 正确，不符合题意；B当R由 10 换为 15 时，根据串联电路分压的规律，R两端分得的电压变大，要保持两端电压不变，则需要滑动变阻器分得更多电压，即滑动变阻器接入的阻值调得更大，故 B 正确，不符合题意；C分析图像可知，电压一定时，电流与电阻的乘积是个定值，即电流与电阻成反比，故可得结论：当电压一定时，电流与电阻成反比，故 C 正确，不符合题意；D电流表量程为 00.6A，则电路中最大电流为1=0.6A，当1=5时，两端最大电压为 3V。当5=25时，根据串联电路分压的规律及欧姆定律可得 55=5滑 即 525=6V 550 解方程得5=2V，所以可以探究的电压值范围是 23V。故 D 错误，符合题意。故选 D。3、如图甲所示，电源电压为 18V，滑动变阻器标有“20 1A”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是 A定值电阻R的阻值为 10 B电路的最小电流为 0.6A 4 C滑动变阻器滑片P移动到最左端时，电流表示数最大 D滑动变阻器滑片P移动到最右端时，电压表示数最大 答案：C 解析：A电源电压为 18V，滑动变阻器滑片P滑至中点时，滑动变阻器阻值为 10，刚好分得 9V 电压，根据串联电路分压定律可得定值电阻R的阻值为 10，A 正确，但不符合题意；B当滑动变阻器滑片P滑到最右端时，电路电阻最大，电流最小为 =总=定+滑=18V10+20=0.6A B 正确，但不符合题意；C滑动变阻器能承受的最大电流为 1A，因此电路最小电阻为 =18V1A=18 滑动变阻器至少接入的电阻为 滑=总 定=18 10=8 当滑动变阻器往左滑动的过程中，接入电阻小于 8 时，电路电路大于 1A，滑动变阻器烧坏，此时电路电流为0A，C 错误，但符合题意；D滑动变阻器滑片P移动到最右端时，滑动变阻器电阻最大，电压表测量滑动变阻器电压，根据串联电路分压原理可知，电压表示数最大，D 正确，但不符合题意。故选 C。4、如图所示的电路中，当开关 S 闭合，甲、乙两表都是电压表时，两电压表的示数之比为U甲U乙43，当开关 S 断开，甲、乙两表都换为电流表时，则两电流表的示数之比I甲I乙为（）5 A21B31 C14D13 答案：C 解析：当开关 S 闭合，甲、乙两表都是电压表时，两电阻串联，电压表甲测电源电压，电压表乙测电阻R2两端的电压，由于两电压表的示数之比为 U甲U乙=43 可知两阻之比为 R1R2=13 当开关 S 断开，甲、乙两表都换为电流表时，两电阻并联，电流表乙测总电流，电流表甲测通过电阻R2的电流，根据并联电路的特点可知，通过两个电阻R1、R2的电流之比等于电阻的反比为 31，所以可得两电流表的示数之比为I甲I乙为 14。故选 C。5、如图所示的电路中，当开关 S 闭合，甲、乙两表都是电压表时，两电压表的示数之比为U甲U乙43，当开关 S 断开，甲、乙两表都换为电流表时，则两电流表的示数之比I甲I乙为（）6 A21B31 C14D13 答案：C 解析：当开关 S 闭合，甲、乙两表都是电压表时，两电阻串联，电压表甲测电源电压，电压表乙测电阻R2两端的电压，由于两电压表的示数之比为 U甲U乙=43 可知两阻之比为 R1R2=13 当开关 S 断开，甲、乙两表都换为电流表时，两电阻并联，电流表乙测总电流，电流表甲测通过电阻R2的电流，根据并联电路的特点可知，通过两个电阻R1、R2的电流之比等于电阻的反比为 31，所以可得两电流表的示数之比为I甲I乙为 14。故选 C。6、如图，电源电压保持不变，闭合开关 S，滑动变阻器滑片向右滑动过程中，说法正确的（）A滑动变阻器接入电路电阻变大，电压表 V 示数变大 B电流表 A1示数变小，电流表 A 示数变大，电压表 V 示数不变 C电流表 A 与 A1示数之差变小，电压表 V 与 A 示数之比变大 7 D电压表 V 与电流表 A1示数之比变大，电压表 V 与电流表 A 示数的乘积变小 答案：D 解析：闭合开关 S，两电阻并联，电压表测量电源电压，电流表 A 测量干路电流，电流表 A1测量变阻器支路电流，滑动变阻器滑片向右滑动过程中接入电阻值变大：A滑动变阻器接入电路电阻变大，电压表 V 示数保持电源电压不变，故 A 错误；B滑动变阻器接入电路电阻变大，其所在支部电流变小，电路总电流也变小，即电流表 A1示数变小，电流表A 示数变小，电压表 V 示数不变，故 B 错误；C电流表 A 与 A1示数之差为定值电阻支路电流，保持不变，电压表 V 与 A 示数之比为电路总电阻，将变大，故 C 错误；D电压表 V 与电流表 A1示数之比为变阻器接入阻值，将变大；电压表示数不变、电路总电流变小，则电压表V 与电流表 A 示数的乘积变小，故 D 正确。故选 D。7、在科学实验中，为了减小误差或寻找普遍规律，经常需要进行多次实验：在“测量物体的长度”时，多次测量 在“探究重力的大小跟质量的关系”时，改变钩码的个数，多次测量 在研究“串、并联电路中电流的规律”时，换用不同定值电阻，多次测量 在“伏安法测电阻”的实验中，多次测量导体两端电压和通过导体的电流值 上述实验属于减少误差而进行多次实验的是（）ABCD 答案：B 解析：8 “测量物体的长度”时，由于测量工具或测量方法等会产生实验误差，为了减小误差采取多次测量求平均值的方法；在“探究重力的大小跟质量的关系”时，改变钩码的个数，多次测量，是为了获得普遍的规律；“研究串、并联电路的电流特点”时，尤其是探究并联电路的电流特点时，如果两个电阻阻值相同，测量的电流也会相同，就会得出“并联电路各支路电流相等”的错误结论，因此为了寻找普遍规律，换用不同电阻多次测量；“用电压表和电流表测导体的电阻”时，测量的是定值电阻的阻值，测量值是个定值，多次测量可以比较测量值减小误差。故选 B。多选题 8、所示的电路图 1 中，1为定值电阻，2为滑动变阻器，电源电压为 3V 且保持不变，闭合开关 S 后，滑片 P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图像如图 2 所示，下列判断正确的是（）A1的电阻为 5 B滑动变阻器的最大电阻为 10 C电路消耗的最大功率为 1.2W D电路消耗的最小功率为 0.6W 答案：ABD 解析：由图 1 知，两电阻串联，电压表测变阻器的两端的电压，电流表测整个电路的电流。9 A当变阻器的滑片位于a端时，变阻器接入电路的阻值为 0，电路中的电流最大，其值为 0.6A，则1的阻值为 1=max=3V0.6A=5 故 A 正确；B当滑片位于b端时，变阻器接入电路的阻值最大，变阻器分得的电压为 2V，此时电路中的电流最小，其值为 0.2A，变阻器的最大阻值为 2max=滑min=2V0.2A=10 故 B 正确；C当电路中的电流最大时，电路消耗的电功率最大 max=max=3V 0.6A=1.8W 故 C 错误；D当电路中的电流最小时，电路消耗的电功率最小 min=min=3V 0.2A=0.6W 故 D 正确。故选 ABD。9、如图所示的电路中，电源电压不变，R1、R2为定值电阻，R3为滑动变阻器。闭合开关 S，滑片 P 从最左端向右移动的过程中（保证各元件安全），下列说法正确的是（）10 A电流表 A1示数变大，电流表 A2示数不变 B电流表 A1示数变小，电压表 V 示数不变 C电流表 A2示数变大，电压表 V 示数变大 D电压表 V 示数与电流表 A2示数的比值不变 答案：AD 解析：由电路图可知，R1、R2、R3并联，电流表 A1测R1、R3支路的电流之和，电流表 A2测R2支路的电流，电压表 V 测电源两端的电压；因电源电压不变，所以滑片移动时电压表 V 的示数不变；因并联电路中各支路独立工作、互不影响，所以滑片移动时，R1、R3支路的电流不变，所以电流表 A2的示数不变，电压表 V 示数与电流表 A2示数的比值不变；滑片 P 从最左端向右移动的过程中，接入电路中的电阻变小，由=可知，变阻器R3支路的电流变大，所以电流表 A1的示数变大。综上所述，故 AD 正确，BC 错误。故选 AD。10、下列电学实验中不需要使用滑动变阻器也能完成的是（）A探究串联电路中各处电流的关系 B探究导体中电流与电阻的关系 C测量不同水果制成的水果电池的电压 D探究并联电路中干路电流与各支路电流的关系 答案：ACD 解析：A探究串联电路中各处电流的关系时，只需改变电流表的测量位置，不需要使用滑动变阻器，故 A 符合题意；B探究导体中电流与电阻的关系时，需要改变导体的电阻值，同时控制导体两端的电压不变，故需要使用滑动变阻器，故 B 不符合题意；11 C测量不同水果制成的水果电池的电压，只需电压表即可测量出电压值，不需要使用滑动变阻器，故 C 符合题意；D探究并联电路中干路电流与各支路电流的关系时，只需电流表即可测量出干路电流与各支路电流，不需要使用滑动变阻器，故 D 符合题意。故选 ACD。综合题 11、小嘉同学做“用电流表、电压表测电阻”的实验。实验桌上有电源（电压保持不变）、待测电阻x、电流表、电压表和开关各一个，滑动变阻器 A、B 两个（A 标有“101A”字样、B 标有“202A”字样）及导线若干，所有器材均完好。小嘉选取其中一个变阻器进行实验，他正确串联实验器材，并将滑动变阻器的滑片置于一端，然后将电压表并联在电路中。闭合开关，观察到电压表示数为 0；接着他将滑片移至另一端，观察到两电表示数如图（a）、（b）所示。小嘉对所观察到的实验现象思考后，重新正确连接电路，且操作步骤正确。再次闭合开关后，观察到电压表示数为 2 伏；移动滑片至另一端，观察到电流表示数为 0.58 安；滑片移至某位置，观察到两电表示数分别为 3 伏和 0.28 安。然后他整理器材，完成了实验数据收集。（1）小嘉调整电路前的实验操作过程存在什么问题？（2）判断小嘉所选取的滑动变阻器规格，并说明理由。（3）请分析和计算待测电阻x的平均值。（精确到 0.1 欧）答案：（1）电压表与变阻器并联；（2）滑动变阻器 B，见解析。（3）10.3。解析：解：（1）正确串联实验器材，将滑动变阻器的滑片置于一端，然后将电压表并联在电路中，闭合开关，观察到电压表示数为 0，说明电压表被短路了，接着他将滑片移至另一端，由图（a）、（b）可知电压表和电流表12 有示数，所以电压表与变阻器并联了，将滑动变阻器的滑片置于一端，变阻器连入电路的电阻为零，电压表的示数为 0，将滑片移至另一端，此时变阻器连入电路的电阻最大。（2）重新正确连接电路，且操作步骤正确，电压表与电阻并联，电压表示数为 2V，说明电阻两端的电压是 2V，滑片移至某位置，电压表的示数是 3V，由串联分压可知，变阻器连入电路的电阻最大时，变阻器两端的电压大于 3V，所以实验开始时，电压表与变阻器并联，电压表的示数大于 3V，由图（a）可知，电压表的选择量程是 015V，电压表的示数是 4V，由串联电路的电压的规律可知电源电压 U=Ux+U滑=2V+4V=6V 由图（b）可知，电流表的量程是 00.6A，电流表的示数是 0.2A，变阻器的最大值 最大=滑滑=4V0.2A=2010 所以选择滑动变阻器 B，由串联电路电流的规律可知通过电阻的电流是 0.2A，电阻的阻值 x1=x1x1=2V0.2A=10 （3）移动滑片至另一端，此时变阻器连入电路的电阻为零，只有待测电阻的简单电路，电流表示数为 0.58A，电阻的阻值 x2=x2=6V0.58A 10.3 滑片移至某位置，观察到两电表示数分别为 3 伏和 0.28 安，此时电阻的阻值 x3=x3x3=3V0.28A=10.7 待测电阻x的平均值 x=x1+x2+x33=10+10.3+10.73 10.3 答：（1）小嘉调整电路前电压表与变阻器并联；（2）小嘉所选取的滑动变阻器 B，见解析。（3）待测电阻x的平均值是 10.3。13 12、如图 1 所示是小茸同学设计的身高测量仪电路图初稿，绝缘板 A 与特制滑动变阻器2的滑片同步上下移动。已知电源电压为 20 伏且保持不变，电阻R1阻值为 15 欧，特制滑动变阻器标有“50 欧 1 安”字样，电路中两电表表盘如图 2 所示。下表为滑动变阻器阻值与对应 A 板位置高度的关系：滑动变阻器阻值（欧）0 5 10 15 20 25 30 35 40 45 50 高度（厘米）140 145 150 155 160 165 170 175 180 185 190 为使测得身高越大，仪表示数也越大，应把_表改装成显示仪表（选填“电流”或“电压”）；小茸同学测得自己身高为 165 厘米，求此时电路中的电流I；()为保证电路正常工作，求此测量仪能测量的身高范围。()答案：电压 0.5A 145 厘米至 185 厘米 解析：1由图 1 知，电阻R1与特制滑动变阻器串联在电路中，电压表测变阻器两端的电压，电流表测电路中的电流。所测身高变高时，变阻器接入电路的阻值变大，则电路中的总电阻变大，据欧姆定律知，电路中的电流变小，据串联的分压特点知，变阻器两端的电压变大，所以应把电压表改装成显示仪表。2由表格数据知，身高为 165 厘米时，变阻器接入电路的阻值为 25 欧，则电路中的总电阻 R=R1+R2=15+25=40 此时电路中的电流 =20V40=0.5A 3由题意知，滑动变阻器允许通过的最大电流为 1A，电流表的最大测量值为 3A，那么电路中的最大电流为14 1A，此时电路中的最小电阻 =max=20V1A=20 变阻器接入电路的最小阻值 Rmin=R-R1=20-15=5 由表格知，此测量仪能测的最低身高为 145 厘米。当变阻器两端的电压最大为 15V 时，接入电路的阻值最大时，据串联电路的分压特点有 Rmax:R1=Umax:(U-Umax)即 Rmax:15=15V:(20V-15V)解得，此时变阻器接入电路的最大阻值 Rmax=45 由表格数据知，此时测量仪能测的最高身高为 185 厘米。即此测量仪的测量范围为 145 厘米至 185 厘米。
