人教版2022年初中物理电流和电路总结(重点).pdf

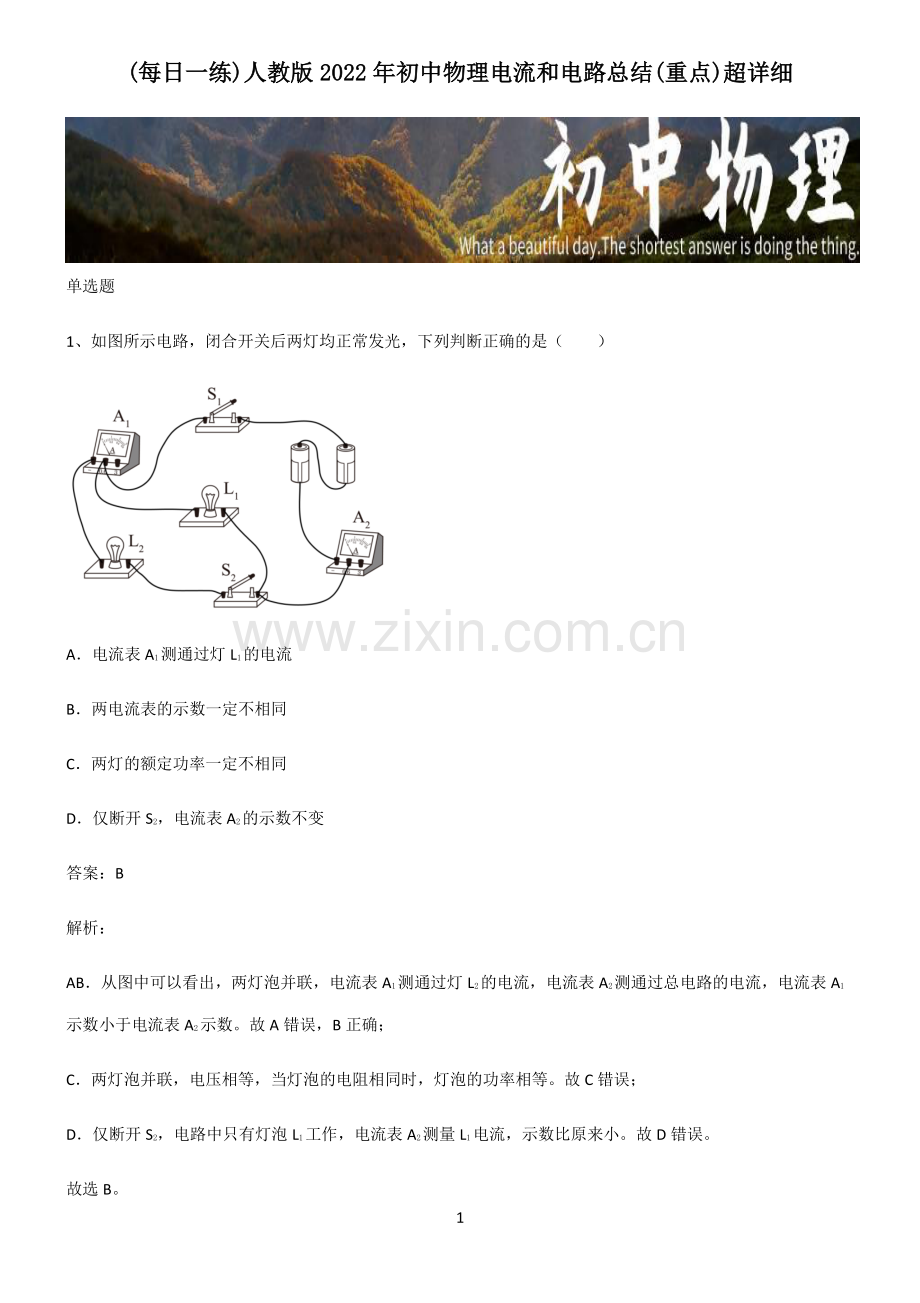

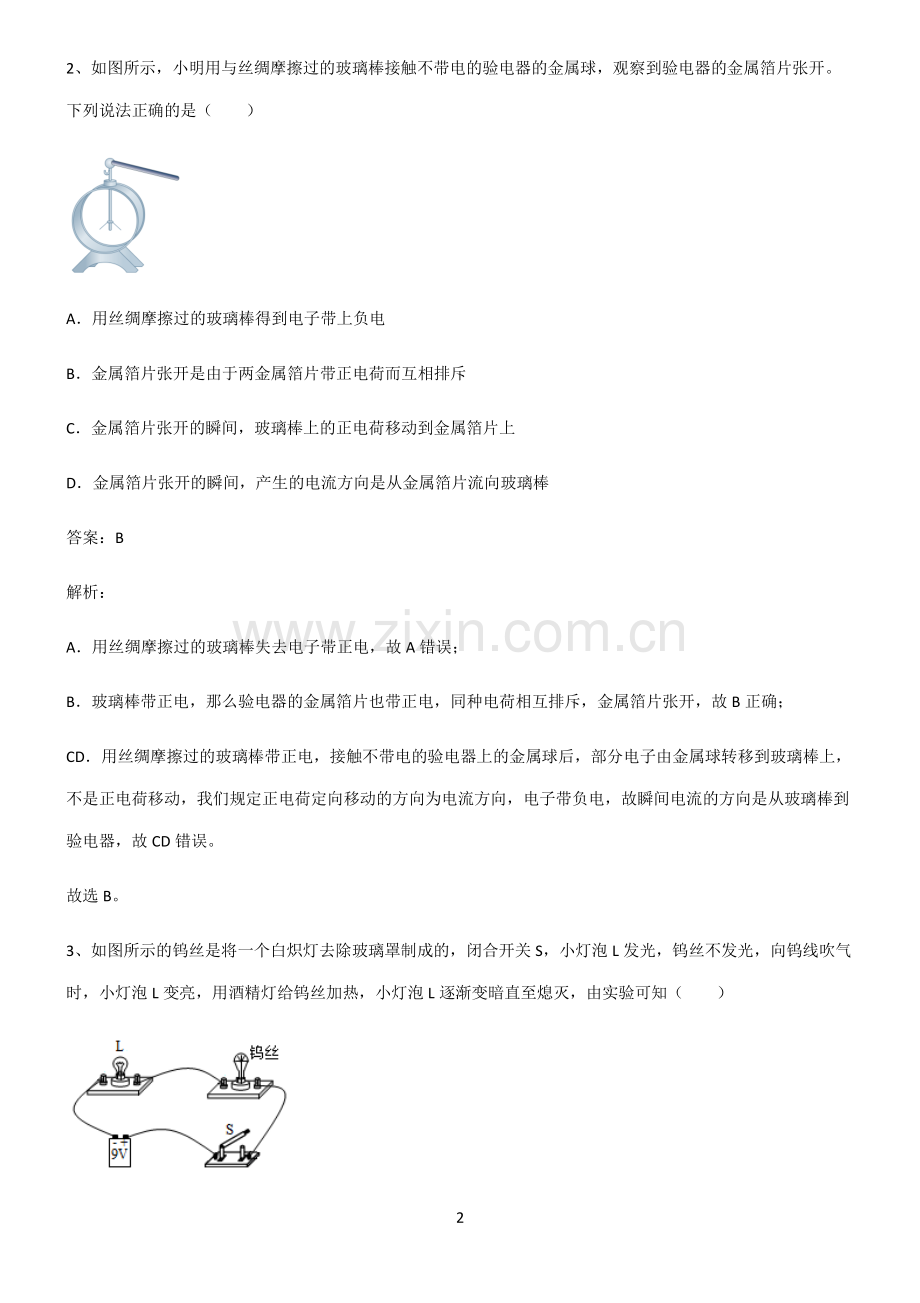

1 (每日一练每日一练)人教版人教版 20222022 年初中物理电流和电路总结年初中物理电流和电路总结(重点重点)超详细超详细 单选题 1、如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（）A电流表 A1测通过灯 L1的电流 B两电流表的示数一定不相同 C两灯的额定功率一定不相同 D仅断开 S2，电流表 A2的示数不变 答案：B 解析：AB从图中可以看出，两灯泡并联，电流表 A1测通过灯 L2的电流，电流表 A2测通过总电路的电流，电流表 A1示数小于电流表 A2示数。故 A 错误，B 正确；C两灯泡并联，电压相等，当灯泡的电阻相同时，灯泡的功率相等。故 C 错误；D仅断开 S2，电路中只有灯泡 L1工作，电流表 A2测量 L1电流，示数比原来小。故 D 错误。故选 B。2 2、如图所示，小明用与丝绸摩擦过的玻璃棒接触不带电的验电器的金属球，观察到验电器的金属箔片张开。下列说法正确的是（）A用丝绸摩擦过的玻璃棒得到电子带上负电 B金属箔片张开是由于两金属箔片带正电荷而互相排斥 C金属箔片张开的瞬间，玻璃棒上的正电荷移动到金属箔片上 D金属箔片张开的瞬间，产生的电流方向是从金属箔片流向玻璃棒 答案：B 解析：A用丝绸摩擦过的玻璃棒失去电子带正电，故 A 错误；B玻璃棒带正电，那么验电器的金属箔片也带正电，同种电荷相互排斥，金属箔片张开，故 B 正确；CD用丝绸摩擦过的玻璃棒带正电，接触不带电的验电器上的金属球后，部分电子由金属球转移到玻璃棒上，不是正电荷移动，我们规定正电荷定向移动的方向为电流方向，电子带负电，故瞬间电流的方向是从玻璃棒到验电器，故 CD 错误。故选 B。3、如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关 S，小灯泡 L 发光，钨丝不发光，向钨线吹气时，小灯泡 L 变亮，用酒精灯给钨丝加热，小灯泡 L 逐渐变暗直至熄灭，由实验可知（）3 A钨丝的电阻随温度升高而减小 B向钨丝吹气时，钨丝电阻变小 C给钨丝加热时，电路中的电流变大 D小灯泡 L 发光而钨丝不发光是因为通过钨丝的电流小于小灯泡 L 的电流 答案：B 解析：AC用酒精灯对白炽灯的钨丝加热，钨丝的温度升高，观察到小灯泡 L 的亮度明显变暗，说明通过小灯泡 L 的电流变小，钨丝的电阻增大，故 AC 不符合题意；B闭合开关 S，小灯泡 L 发光，钨丝不发光，向钨丝吹气时，小灯泡 L 变亮，说明通过小灯泡的电流变大，则钨丝的电阻减小，故 B 符合题意；D由于钨丝和小灯泡串联接入电路中，则通过它们的电流是相同的，故 D 不符合题意。故选 B。4、如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（）A灯 L1不亮 B灯 L2不亮 C电流表无示数 D电池也被烧坏 答案：A 解析：由图中电路可知，电流表于 L1并联，再与 L2串联，因电流表内阻内很小，相当于一根导线，故 L1被短路，电流4 表测通过 L2的电流。所以，闭合开关后，L1不亮，L2亮，电流表测通过 L2的电流，有示数，电池不会被烧坏。故选 A。5、取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（）A铁片是水果电池的正极 B两个相同水果电池串联后可提供更高电压 C该水果电池的电压是 3VD水果电池将内能转化为电能 答案：B 解析：A电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，因此铜电极为正极，故 A 错误；B两个相同水果电池串联后可提供更高电压，故 B 正确；C由图知电压表的量程为 0-3V，分度值为 0.1V，水果电池的电压为 0.6V，故 C 错误；D水果电池工作时，将消耗化学能，产生电能，所以是将化学能转化为电能，故 D 错误。故选 B。6、为了测量小灯泡L1的电流，几位同学设计了如图所示的测量电路，正确的是（）5 AB CD 答案：C 解析：A两灯并联，电流表串联在干路上，测量的是干路中的总电流，故 A 错误；B两灯并联，电流表串联在干路上，测量的是干路中的总电流，故 B 错误；C两灯并联，电流表与灯泡 L1串联，测量的是通过灯泡 L1的电流，且电流表的正负极接线柱连接正确，故 C正确；D两灯并联，电流表与灯泡 L1串联，测量的是通过灯泡 L1的电流，但是电流表的正负极接线柱连接错误，故D 错误 7、如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡 L1、L2均不发光，于是他用一根导线来排查故障。当导线连接 L1两端时两灯仍不发光，连接 L2两端时 L1发光、L2不发光。由此判断电路的故障是（）6 AL1断路 BL2断路 CL1短路 DL2短路 答案：B 解析：A若 L1断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接 L1两端时 L2发光 L1不发光，故 A 不符合题意；B若 L2断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接 L1两端时两灯仍不发光，连接 L2两端时 L1发光、L2不发光，故 B 符合题意；C当 L1短路时，L1不亮，L2亮，故 C 不符合题意；D当 L2短路时，L2不亮，L1亮，故 D 不符合题意。故选 B。8、如图所示是一种英语听力播放控制装置的原理图。“播放器”是有电流通过时会播放音的装置；“定时开关”在电路刚接通时，处于“闭合”状态，达到设定时间后能自动断开。下列选项中正确的是（）A闭合开关 S，指示灯立刻发光，播放器立刻播放声音 B到达设定时间后，指示灯熄灭，播放器立刻开始播放声音 7 C到达设定时间后，指示灯发光，播放器立刻开始播放声音 D定时开关断开前后，“指示灯”和“播放器”分别处于并联和串联状态 答案：C 解析：A定时开关在电路刚接通时，处于闭合状态，则当闭合开关 S 时，播放器被短路，电路为灯泡的简单电路，所以指示灯立刻发光，但播放器不能播放声音，故 A 错误；BC达到设定时间后，定时开关自动断开，此时播放器和指示灯串联，电路中有电流，指示灯发光，播放器立刻开始播放声音，故 C 正确，B 错误；D定时开关断开前，播放器被短路，电路为指示灯的简单电路；定时开关断开后，指示灯和播放器串联，故D 错误。故选 C。9、疫情期间，各个单位都加强了门卫保安工作凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温核查登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制电路可能是 A B C D 8 答案：A 解析：小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有 A 正确。故选 A。10、下列电路图中正确的是（）ABCD 答案：B 解析：A电路中缺少电源，故 A 错误；B两个灯泡串联，电压表测量其中一个灯泡两端的电压，电压表的正负接线柱连接正确，故 B 正确；C导线将其中一个灯泡短路，电路中只有一个灯泡发光，开关不起作用，故 C 错误；D电流表的正负接线柱接反了，故 D 错误。故选 B。多选题 11、下面是关于生产生活中一些电流的数据，其中符合实际的是（）A液晶显示电子计算器约 130mA 9 B70W 家用电风扇约 320mA C家用电冰箱 1.11.7A D三峡电站向华东电网输出电流高达 6000A 答案：BCD 解析：A液晶显示电子计算器约 130A，故 A 不符合题意；B根据=得 =70W220V 0.318A=318mA 故 B 符合题意；C家用电冰箱正常工作时的电流约为 1A2A。故 C 符合题意；D三峡电站向华东电网输送的电流高达 6103A，故 D 符合题意。故选 BCD。12、关于导体和绝缘体的下列说法中，正确的是（）A导体能够导电是因为导体内有大量的自由电子存在 B绝缘体不容易导电，是因为绝缘体内几乎没有自由电荷 C导体在任何情况下都可以导电，绝缘体在任何情况下都不会导电 D有些绝缘体在一定的条件下可能变成导体 答案：BD 解析：A导体容易导电，是因为导体内有能够自由移动的电荷，而不是自由电子，故 A 错误；B绝缘体不容易导电，是因为绝缘体内几乎没有能够自由移动的电荷，故 B 正确；10 C导体和绝缘体没有绝对的界限，如常温下是绝缘体的玻璃加热到红炽状态时，就变为导体，故 C 错误；D导体和绝缘体没有绝对的界限，如干木是绝缘体，遇水变潮湿，就变为导体，能导电，故 D 正确。故选 BD。13、如图所示，L1“3V 3W”、L2“3V 1.5W”灯丝电阻不变，电源电压 3V，开关 S 闭合后，下列说法正确的是（不考虑温度对灯丝电阻的影响）（）AL1和 L2的电阻之比是 2:1BL1和 L2的电流之比是 1:1 CL1两端电压是 2VD两灯消耗的总功率是 1W 答案：BD 解析：由电路图可知，闭合开关，两灯泡串联。A灯泡 L1的电阻 R1=L12L1=(3V)23W=3 灯泡 L2的电阻 R2=L22L2=(3V)21.5W=6 则 L1和 L2的电阻之比 L1L2=36=12 故 A 错误；B因串联电路处处电流相等，所以通过 L1和 L2的电流之比是 11，故 B 正确；11 C因串联电路的总电阻等于各分电阻之和，所以电路的总电阻 R=R1+R2=3+6=9 电路电流 I=3V9=13A L1两端电压 U1=IR1=13A3=1V 故 C 错误；D两灯消耗的总功率 P=UI=3V13A=1W 故 D 正确。故选 BD。14、如图所示，用导线把灯泡电池和四种物品分别相连，灯泡一定不发光的是（）ABCD 答案：BD 解析：AC银汤匙、铜钥匙是导体，接入电路中后，电流能够通过，可以形成闭合回路，因此小灯泡发光。故 AC 不符合题意；BD玻璃棒、塑料笔外壳是绝缘体，接入电路中后，电流不能够通过，不可以形成闭合回路，因此小灯泡不发光。故 BD 符合题意。故选 BD。12 15、如图所示电路，电源电压不变，忽略灯丝电阻的变化。开关闭合后，将滑动变阻器的滑片从中点向右滑动过程中，下列说法错误的是（）A灯泡 L 亮度不变 BA1示数小于 A2 C电压表示数与电流表 A2示数的比值不变 D电压表示数与电流表 A1示数的乘积变大 答案：BD 解析：AC由电路图可知，开关闭合后，灯泡 L 与滑动变阻器R并联，电压表测电源两端的电压，电流表 A1测干路电流，电流表 A2测 L 支路的电流，因电源电压不变，所以，滑片移动时电压表的示数不变，因并联电路中各支路独立工作、互不影响，所以，滑片移动时通过灯泡的电流和灯泡的实际功率均不变，则电流表 A2的示数和灯泡L 的亮度不变，电压表示数与电流表 A2示数的比值不变，故 AC 正确，不符合题意；B电流表 A1测干路电流，电流表 A2测 L 支路的电流，并联电路中干路电流等于各支路电流之和，A1示数大于A2示数，故 B 错误，符合题意；D将滑动变阻器的滑片从中点向右滑动过程中，变阻器R接入电路中的电阻变大，由=可知，通过变阻器R的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表 A1的示数变小，电压表示数与电流表 A1示数的乘积变小，故 D 错误，符合题意。故选 BD。综合题 13 16、小明将图甲两个小灯泡与其它器材连接了如图乙的实物图。（1）在方框中画出图乙对应的电路图_；（2）闭合开关，L1、L2发光，电压表示数为 2.0V，电流表 A1示数为 0.2A，电流表 A2示数为 0.06A。求：干路电流为_；L1的阻值_；L2的功率_；L2在此状态下持续工作 100s 消耗的电能_；（3）将 L2换成白光 LED 小灯泡，再次闭合开关，L1亮，L2不亮，小明根据 L1亮判断 L2不可能断路，他的想法正确吗？_（请写出判断依据）。答案：0.26A 10 0.12W 12J 不正确，因为在并联电路中各支路互不影响 解析：（1）1分析实物图可知，灯泡 L1和 LED 小灯泡并联，A1测 L1的电流 I1，A2测 L2的电流 I2，电压表测 L1两端的电压，电路图如下所示 14 （2）2根据并联电路中电流的特点可知，干路电流 I=I1+I2=0.2A+0.06A=0.26A 3并联电路中各支路电压相等，且等于电源电压，即 U2=U=2V 根据欧姆定律可得 L1的阻值 1=11=2V0.2A=10 4根据公式P=UI可知，L2的功率 P2=UI2=2V0.06A=0.12W 5L2在此状态下持续工作 100s 消耗的电能 W2=P2t=0.12W100s=12J（3）6并联电路中各支路互不影响，L1亮，L2也可能断路，故小明的判断不正确。17、“中国国家反恐小组“的拆弹专家要立即拆除恐怖分子设置的定时爆炸装置。如图所示引爆电路工作原理电路图。请你帮助专家结合所学的知识进行分析排爆。（1）定时器（钟表）应该安装在 _（选填“a”或“b”）导线上。在定时阶段，该导线是 _（选填“通”或“开”）路，因此起爆器被短路，电流 _（选填“能”或“不能”）通过引爆器，因此在定时阶段起爆器不会爆炸引爆炸弹；（2）当定时器（钟表）定时结束时b导线被 _（填“接通”或“切断”），此时电流 _（选填“能”或“不能”）通过起爆器，因此在定时结束的瞬间起爆器立即爆炸；15 （3）综上所述，定时器（钟表）在定时阶段相当于一个 _（选填“闭合”或“断开”）的开关。为使该定时爆炸装置停止工作，应立即剪断导线 _（选填“a”或“b”）。答案：b 通 不能 切断 能 闭合 a 解析：（1）123由电路图知，定时器应相当于开关安装在b导线上，在定时阶段，该定时器是接通的，即b导线通路，则起爆器被短路，电流通过小灯泡，而不经过引爆器，起爆器不工作，不会发生爆炸。（2）45定时结束，则定时器会切断b导线，那么电流通过起爆器及小灯泡形成回路，起爆器立即爆炸。（3）67定时器在定时阶段相当于处于闭合状态的开关，起爆器处于短路状态。此时应剪断a导线，则定时结束时，起爆器所在电路断开，无法爆炸。18、在医院住院部，病人需要护理时，闭合床头开关，就能及时通知值班室里的护士。这个呼叫电路应该怎么设计呢？实验小组进行了模拟设计。（1）设计呼叫电路时，下列因素中，不需要考虑的是_；A护士工作很忙，要用多种信号提醒 B能够确定呼叫发出的位置 C呼叫信号强弱合适 D值班室是否有护士值班（2）小李同学以一个病房只有一张病床为例，设计了图所示的电路。该电路能不能达到呼叫目的？答：_；（3）当一个病房有三张病床时，小杨同学设计的电路如下左图所示，小张同学设计的电路如下右图所示。对比这两个电路，下右图电路的优点是_；16 （4）关于如图所示呼叫电路的器材选择，下列说法中，不合理的是_；A电源能长时间稳定供电 B指示灯选用 15W 的节能灯 C电铃额定功率不宜太大 D病房开关必须安全且使用方便（5）进一步讨论发现，图所示的呼叫电路还不够完善，应该继续改进。答案：D 能达到 能够确定发出呼叫的床位 B 解析：（1）1设计呼叫电路时，需要考虑：护士忙时，听不到呼叫声音或灯光提示，所以需要多种信号提醒；能够确定呼叫发出位置，以便护士准确确定哪里需要护理；呼叫强度太强或太弱，会导致干扰护士的工作或导致护士无法接收到信号。值班室应有护士值班，不用考虑此因素。故 D 选项正确。（2）2图示电路，能达到呼叫目的，因为电路中的病房中任一开关闭合，值班室中的指示灯和电铃同时工作，提醒护士注意。（3）3左图中，病房的任一开关闭合，灯和电铃都同时工作，护士不能准确确定需要护理的病人；右图中，各病房中的开关与对应的灯泡先并联，再与电铃串联，则某一开关闭合时，对应的灯泡及电铃会工作，护士能确定需要护理的病人的位置。（4）4电源应能长时间稳定供电，以让灯和电铃保持正常工作；指示灯不选用 15W 的节能灯，其功率过大；电铃额定功率太大，则消耗电能过大，且铃声过大也不适宜；病房开关必须安全方便利于病人操作。故 B 正确。
