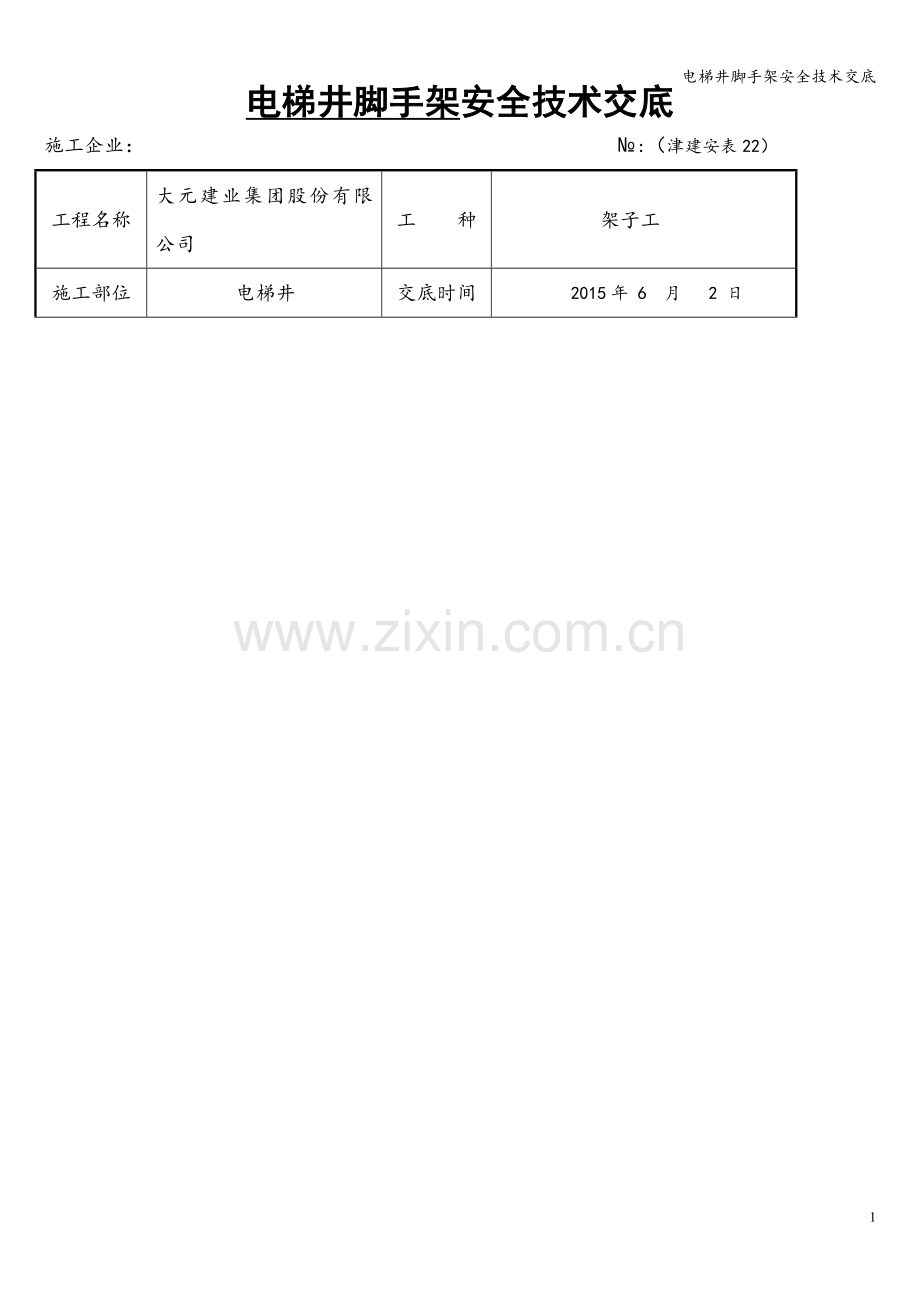

电梯井脚手架安全技术交底
电梯井脚手架安全技术交底
施工企业： №:（津建安表22）
工程名称
大元建业集团股份有限公司
工 种
架子工
施工部位
电梯井
交底时间
2015年 6 月 2 日
交底内容
一、脚手架技术要求
本工程为高层建筑,脚手架高度最高为87m.脚手架采用A48×3.5钢管搭设，立杆纵距离1.5米，横距1。5米，步距1。8米，脚手架立杆与墙（梁）边间距0.35米。内架不设连墙件,在施工层的墙柱及梁侧模拆除后，立即用短钢管与立杆连接并顶在墙柱（梁）上。
除底部采用落地脚手架外,上部内脚手架要求用长钢管与立杆连接并着力于楼层面，每边不少于250，同时增加斜向钢管作用于楼层面，斜向钢管与立杆用钢管连接牢靠，要求做到隔层卸载。

二、脚手架设计及技术标准
1、A、B座高层层高2.9m，每5.8m进行一次卸载。
2、内脚手架设计
脚手架步距1。8m，立杆纵横距均为1.5m,脚手板采用焊接钢笆片，作业层满铺.
3、内脚手架安全验算
由于是内脚手架，可不考虑风荷载对架子的影响，根据外脚手架验算结果，电梯井内脚手架完全满足规范规定。

三、脚手架构造及施工安全技术要求
1、材料准备
1)钢管选用国标《直缝电焊钢管》，质量符合国标碳素结构钢（GB/T700）Q235-A级钢要求。钢管上打孔的严禁使用，有严重锈蚀，弯曲，压扁或裂纹钢管不得采用。
2）扣件采用可锻铸性材料制作，其材质符合国家标准《钢管脚手架扣件》（GB15831）的：
规定，使用前进行质量检查,有裂缝，变形的严禁使用，扣件应做防锈处理,螺栓拧紧，扭力矩达65N.M时不得发生破坏。
3)脚手板采用焊接钢笆片，用18＃铁丝将其捆扎在大横杆上.

2、钢管脚手架构造和施工要求
1) 立杆垂直度偏差不得大于架高的1／1000。
2) 立杆接头除在顶层可采用搭接外，其余各接头必须采取对接扣件，对接应符合以下要求： 立杆上的对接扣件应交错布置，两相邻立杆接头不应设在同步同跨内,两相邻立杆接头在高度方向错开的距离不应小于500mm，各接头中心距主节点的距离不应大于步距的1／3，同一步内不允许有二个接头.
3) 脚手架底部必须设置纵、横向扫地杆.纵向扫地杆应用直角扣件固定在距垫块表面不大于200mm处的立杆上，横向扫地杆应用直角扣件固定在紧靠纵向扫地杆下方的立杆上.
4) 采用焊接钢笆片作脚手板时，钢笆片必须与扫条大横杆全部捆扎在一起,铺平、铺稳,靠墙一侧离墙面距离不应大于150mm,拐角要交圈.局部钢笆片须伸出一定长度时,必须将小横杆加长,并在小横杆端部加一条短的横杆.
5) 施工层应满铺脚手板。为方便施工,作业层可不满铺脚手板，但下一层必须满铺脚手板，且必须用短钢管或可调顶托将架子连成整体并顶在墙（梁）上，使架子不产生晃动。
6) 脚手架隔层封闭一次。本工程采用木模板进行封闭。
3、脚手架验收、使用及管理
把好验收关.搭设过程中的架子，每搭设一个施工层高度必须由项目经理组织技术、安全、搭设班组及施工员进行检查，符合要求后方可上人使用。架子未经检查、验收，除架子工外，严禁其他人员攀登.验收合格的架子任何人不得擅自拆改，需局部拆改时，要经外架设计负责人同意，由架子工操作。
1) 工程的施工负责人,必须按架子方案的要求，拟定书面操作要求,向班组进行安全技术交底,班组必须严格按操作要求和安全技术交底施工。
2）基础、卸荷措施和架子分段完成后,应分层由制定架子安全、技术、施工、使用等有关人员进行技术交底,按项目进行验收,并填写验收单，合格后方可继续搭设使用。
3)使用按1。5kN／m2考虑,架子上不准堆放任何材料。
4）架子搭好后要派专人管理，未经安全员同意，不得改动,不得任意解掉架子与柱连接的拉杆和扣件。
5)架子上不准有任何活动材料，如扣件、活动钢管、钢筋，一旦发现应及时清除。
6）在六级以上大风、大雾和大雨天气下不得进行脚手架作业,雨后上架前要防滑措施。
7）作业层上的施工荷载应符合设计要求，不得超载，不得将模板、泵送混凝土输送管等支撑固定在脚手架上，严禁任意悬挂起重设备。
8）使用塔吊吊运钢筋、钢管等材料时，指挥人员必须在楼面上指挥，防止吊物碰撞架子.
9）脚手架在大雨过后、较长节假日前后、停工时间超过一个月复工前必须进行专项检查检查由项目经理组织，专职安全员、技术负责人、施工员、外架作业班组等均应参加.高处
作业人员必须年满18岁，两眼视力均不低于1.0，无色盲，无听觉障碍，无高血压、心脏病、癫痫、眩晕和突发性昏厥等疾病，无妨害登高架设作业的其他疾病和生理缺陷.
10)作业时必须责任心强，工作认真负责，熟悉本作业的安全技术操作规程.严禁酒后作业和作业中玩笑戏闹。
11）明确使用个人防护用品和采取安全防护措施。进入施工现场，必须戴好安全帽，在无可靠防护2m以上处作业必须系好安全带，使用工具要放在工具套内.
12)操作工必须经过培训教育，考试、体检合格，持证上岗，任何人不得安排未经培训的无证人员上岗作业。
13）作业人员应定期进行体检（每年体检一次）。
14)作业所用材料要堆放平稳，高处作业地面环境要整洁，不能杂乱无章，乱摆乱放，所用工具要全部清点回收，防止遗留在作业现场掉落伤人。
15）作业所用材料要堆放平稳，高处作业地面环境要整洁，不能杂乱无章，乱摆乱放，所用工具要全部清点回收，防止遗留在作业现场掉落伤人。安全帽 ：安全帽必须使用建设部认
证的厂家供货，无合格证的安全帽禁止使用。工程使用的安全帽一律由公司统一提供,各分包外联单位不准私购安全帽。 安全帽必须具有抗冲击、抗侧压力、绝缘、耐穿刺等性能，使用中必须正确佩戴,安全帽使用期为2.5年。
16）安全带 ：采购安全带必须要有劳动保护研究所认可合格的产品. 安全带使用2年后，根据使用情况，必须通过抽验合格方可使用。 安全带应高挂低用（架子工除外）,注意防止摆动碰撞，不准将绳打结使用,也不准将钩直接挂在安全绳上使用，应挂在连接环上用,要选择在牢固构件上悬挂。 安全带上的各种部件不得任意拆掉,更新绳时要注意加绳套。
7、脚手架拆除
1）脚手架拆除施工流程
架子拆除程序应由上而下，按层按步拆除。先清理架上杂物，如脚手板上的混凝土、砂浆块、活动杆子及材料等。先拆后搭的杆子，剪刀撑、拉杆不准一次性全部拆除，要求杆拆到哪一层，剪刀撑、拉杆拆到哪一层。拆除施工流程如下:
拆护栏→拆脚手板→拆横杆→拆立杆→拉杆传递至地面→清除扣件→按规格堆码
2）拆除施工安全技术要求
a) 架子拆除前,专职安全员、施工员要向拆架施工人员进行书面安全交底工作。交底有接受人签字.
b) 拆除前,班组要学习安全技术操作规程，班组必须对拆架人员进行安全交底，交底要有记录，交底内容要有针对性,拆架子的注意事项必须讲清楚.
c) 拆架前在地上用绳子或铁丝先拉好围栏，没有监护人,没有安全员、施工员在场，外架不准拆除。
d) 拆除架子时严禁下方有人操作。
e) 拆杆和放杆时必须由2--3人协同操作，拆大横杆时，应由站在中间的人将杆顺下传递,下方人员接到杆拿稳拿牢后，上方人员才准松手，严禁往下乱扔脚手料具。
拆架人员必须系安全带，拆除过程中，应指派一个责任心强、技术水平高的工人
f) 拆架人员必须系安全带，拆除过程中，应指派一个责任心强、技术水平高的工人担任指挥。
g) 拆架时有管线阻碍不得任意割移,同时要注意扣件崩扣,避免踩在滑动的杆件上操作。
h) 拆架时扣件必须从钢管上拆除，不允许扣件在被拆下的钢管上。

被交底人：
交底人:
安全员：
年 月 日
年 月 日
年 月 日
