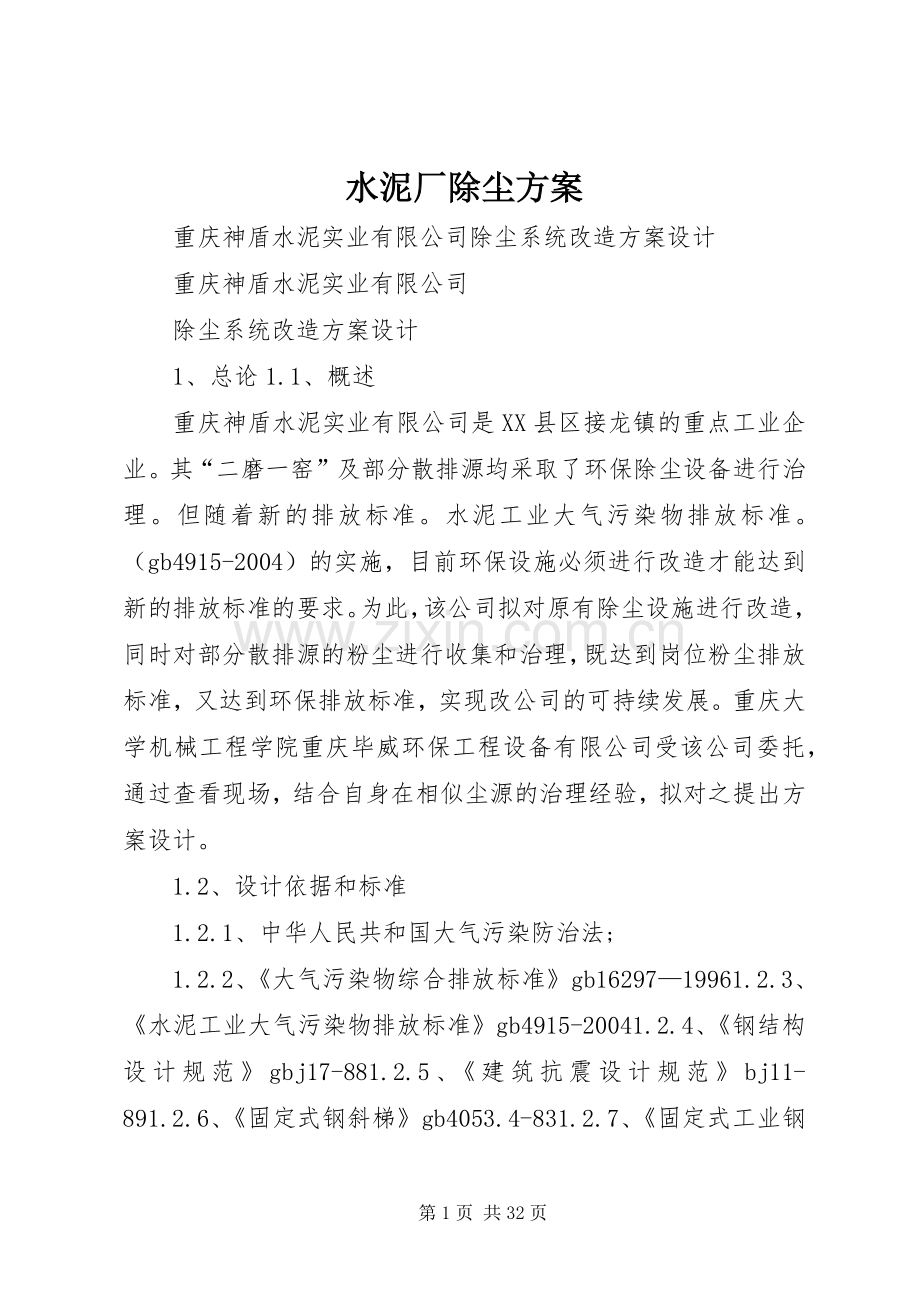

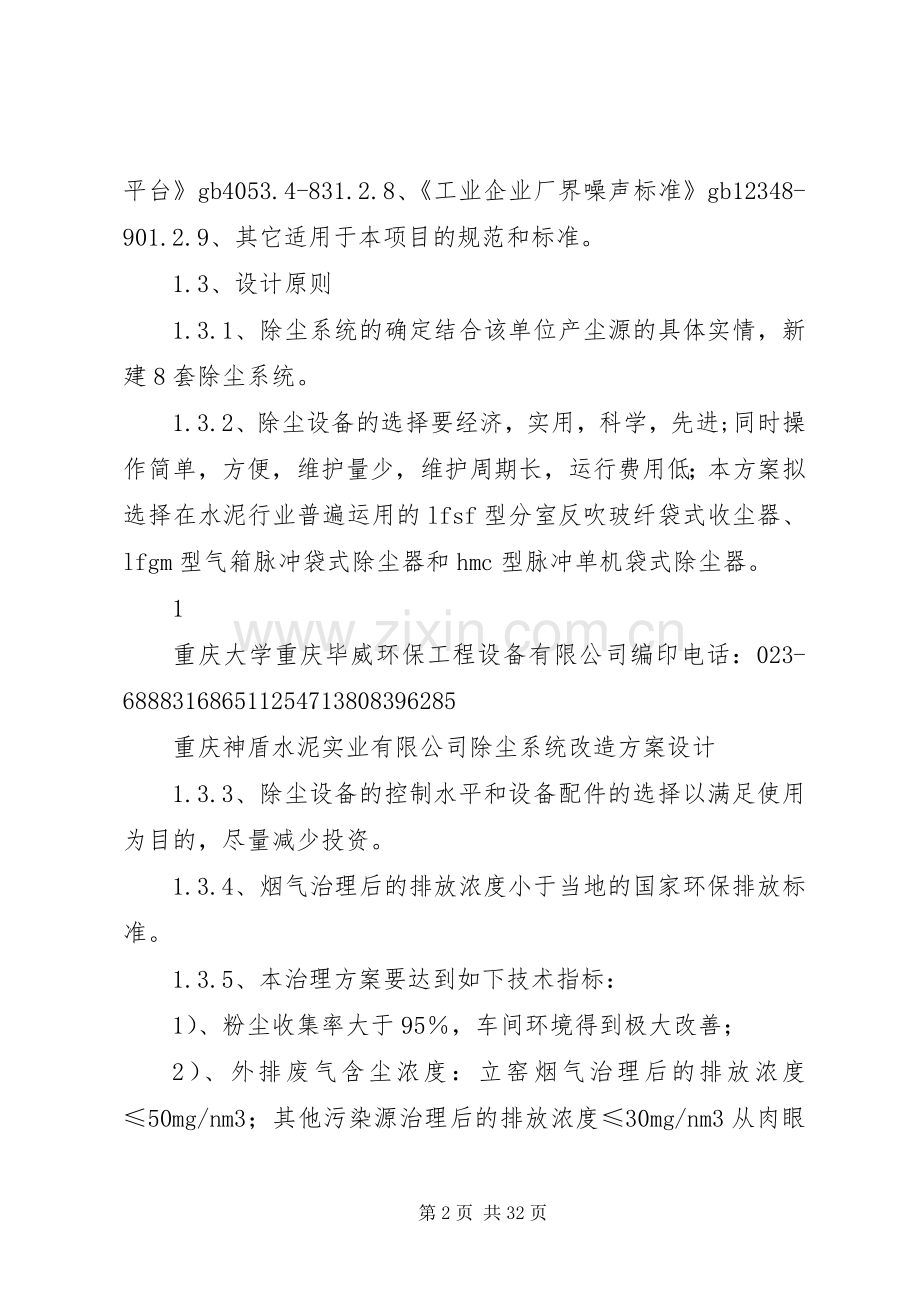

水泥厂除尘方案 重庆神盾水泥实业有限公司除尘系统改造方案设计 重庆神盾水泥实业有限公司 除尘系统改造方案设计 1、总论1.1、概述 重庆神盾水泥实业有限公司是XX县区接龙镇的重点工业企业。其“二磨一窑”及部分散排源均采取了环保除尘设备进行治理。但随着新的排放标准。水泥工业大气污染物排放标准。（gb4915-2004）的实施，目前环保设施必须进行改造才能达到新的排放标准的要求。为此，该公司拟对原有除尘设施进行改造，同时对部分散排源的粉尘进行收集和治理，既达到岗位粉尘排放标准，又达到环保排放标准，实现改公司的可持续发展。重庆大学机械工程学院重庆毕威环保工程设备有限公司受该公司委托，通过查看现场，结合自身在相似尘源的治理经验，拟对之提出方案设计。 1.2、设计依据和标准 1.2.1、中华人民共和国大气污染防治法; 1.2.2、大气污染物综合排放标准gb1629719961.2.3、水泥工业大气污染物排放标准gb4915-20041.2.4、钢结构设计规范gbj17-881.2.5、建筑抗震设计规范bj11-891.2.6、固定式钢斜梯gb4053.4-831.2.7、固定式工业钢平台gb4053.4-831.2.8、工业企业厂界噪声标准gb12348-901.2.9、其它适用于本项目的规范和标准。 1.3、设计原则 1.3.1、除尘系统的确定结合该单位产尘源的具体实情，新建8套除尘系统。 1.3.2、除尘设备的选择要经济，实用，科学，先进;同时操作简单，方便，维护量少，维护周期长，运行费用低；本方案拟选择在水泥行业普遍运用的lfsf型分室反吹玻纤袋式收尘器、lfgm型气箱脉冲袋式除尘器和hmc型脉冲单机袋式除尘器。 1 重庆大学重庆毕威环保工程设备有限公司编印电话：023-688831686511254713808396285 重庆神盾水泥实业有限公司除尘系统改造方案设计 1.3.3、除尘设备的控制水平和设备配件的选择以满足使用为目的，尽量减少投资。 1.3.4、烟气治理后的排放浓度小于当地的国家环保排放标准。 1.3.5、本治理方案要达到如下技术指标： 1）、粉尘收集率大于95，车间环境得到极大改善； 2）、外排废气含尘浓度：立窑烟气治理后的排放浓度50mg/nm3；其他污染源治理后的排放浓度30mg/nm3从肉眼看不到明显烟尘；3）、岗位噪声：85db（a）；4）、除尘器漏风率：5；5）、除尘系统漏风率：10。 2、除尘系统的划分及工艺流程 2.1、除尘系统的划分 根据重庆神盾水泥实业有限公司现有除尘设施和需要治理的产尘源的分布及相对位置，本方案共分为8套除尘系统。分别为： 2.1.1、机立窑玻纤袋式除尘系统，该系统将撤出原有简易除尘设备，新建一套自动化程度高，能满足机立窑长期运行的除尘系统； 2.1.2、生料磨静电除尘系统，该系统将撤出原有管式静电除尘器，新建一套二电场板式静电除尘器； 2.1.3、石灰石破碎袋式除尘系统，该系统为新建； 2.1.4、立窑下料口及熟料破碎袋式除尘系统，该系统为新建； 2.1.5、提升机至熟料仓下料口袋式除尘系统，该系统为新建； 2.1.6、水泥磨“管式静电除尘器改造为脉冲布袋除尘器系统”（简称：“电改袋”除尘系统，该系统为新建； 2.1.7、水泥罐除尘系统，该系统为新建； 2.1.8、包装机除尘系统，该系统为新建。 2.2、除尘系统工艺流程 重庆大学重庆毕威环保工程设备有限公司编印电话：023-688831686511254713808396285 2 重庆神盾水泥实业有限公司除尘系统改造方案设计 在引风机作用下，杨尘点产生的粉尘在吸尘罩的作用下由抽风干管进入lfsf型玻纤袋式除尘器或lfgm型气箱脉冲布袋除尘器或hmc型脉冲单机袋式除尘器进行过滤除尘，收集下来的粉尘通过下料管落入指定地点，进行再利用。净化后的干净气体经引风机和排气筒对外达标排放。其工艺流程图如下： 吸尘罩物料回收排气烟囱抽风主干管袋式除尘器引风机 3、新建除尘系统主要参数 3.1、系统风量 根据该产尘设备的情况和该公司的密封措施，其抽风量如下表：序号123 机立窑烟气除尘系统生料磨除尘系统原料破碎除尘系统 机立窑生料磨一级破碎二级破碎提升机下料 4 熟料破碎除尘系统 立窑下料熟料破碎 56 熟料仓进料除尘系统提升机下料水泥磨电改袋除尘系 统 78合计 水泥罐除尘系统包装机除尘系统 水泥罐包装机 500011500 12 500023000164500m3/h 水泥磨 350014000 11 350014000 系统名称 产尘设备 单个抽风量（m3/h）700002000060006000400013000 抽风罩数量211111 13000处理能力（m3/h）700002000016000 重庆大学重庆毕威环保工程设备有限公司编印电话：023-6888316865112547138083962853 重庆神盾水泥实业有限公司除尘系统改造方案设计 考虑系统漏风系数10，新建项目总抽风能力为。180950m3/h。 3.2、系统阻力 系统阻力包括抽风罩阻力h1，除尘设备阻力h2（一般小于1500pa）、系统管道阻力损失h3和抽风罩所需负压h4（一般300pa）.其总阻力为：h=（h1+h2+h3h4）1.1 系统管道阻力计算公式为： h31/2fv2【（d）l】 式中：h3系统阻损（pa）v流速（m/s） d单位长度摩镲阻力系数（pa/m）l最长管道长度（m） 为降低阻损，拟采取如下办法： 合理布置管路结构，控制弯头、变径管等管件的值，尽量减少弯头及管道突变等产生的局部阻力； 合理布置管道与捕集罩排风口、除尘器进风口及风机的相对位置，降低系统阻力；选定合理的管道直径; 采用低阻力布袋除尘器，且阻力控制平衡稳定；合理控制管道流速，其经济流速为1218m/min;采用低阻力结构阀门； 选定合理的风机及电机，使之工作在高效区； 3.3、除尘系统其他说明 3.3.1、压缩空气系统 压缩空气气源装置为小型压缩空气压缩机，除尘2台脉冲单机除尘器外均随除尘设备提供。 3.3.2、系统电源供给 系统电源供给由业主承担，其范围为。业主将电源送至设备配电室配电柜进端。配电柜与控制设备连接由我方承担。配电柜应放在离设备较近区域。 3.3.3、系统控制仪表操作说明 重庆大学重庆毕威环保工程设备有限公司编印电话：023-6888316865112547138083962854 重庆神盾水泥实业有限公司除尘系统改造方案设计 3.3.3.1、除尘器程序控制仪（柜）操作说明 除尘器程序控制柜采用新型通用集成模块制成，控制精确、灵活。控制仪在除尘设备工作系统中的过滤、清灰、沉降过程中各时间段可以满足用户要求。有关提升延时、清灰延时、单室工作时间、间隔延时的时间控制全部设计为连续可调试工作。其主要技术指标如下：1）、输入电压：ac220v10；2）、输出电压：ac220vdc24v（任选）；3）、输出电流：3a； 4）、提升延时工作：130秒（连续可调）；5）、提升清灰延时：25秒； 6）、反吹清灰延时：0.10.5秒（连续可调）；7）、室与室间隔时间：30秒10分（连续可调）； 除尘器程序控制柜使用环境为：1）、环境温度：1045度；2）、空气的相对湿度不超过85；3）、无严重的腐蚀气体和导电尘埃；4）、无剧烈震动或冲击，有防雨防日晒设施； 5）、应防电磁波干扰，输入输出线应用铁管独立穿入屏障，铁管外壳可靠接地；6）、控制仪为室内式安装。 除尘器控制仪具有的自动控制均由主控程序主机板控制，各室相同的工作程序为室（数码显示）提升气缸首先通电（气缸指示灯亮）。延时5秒后，电磁脉冲阀通电（清灰指示灯亮）。持续0.1秒左右后，提升气缸关闭，气缸指示灯灭，第一工作程序结束。进入室间隔时间（间隔指示灯亮），间隔时间到（间隔指示灯灭），程序控制仪便自动依室按（从小到大）编码进入周而复始循环工作。气缸脉冲阀各室间隔时间可调旋钮、可带电调整。 3.3.3.2.引风机控制柜操作说明 该控制有二种方式。自动操作。合上电源开关，绿色指示灯亮，将转换开关旋至自动位置上，按起动按钮，电机开始起动，绿灯熄灭，黄灯亮，同时时间继电器开始工作，经一定时间后，时间继电器触点闭合，交流接触器接通，即自动切 重庆大学重庆毕威环保工程设备有限公司编印电话：023-6888316865112547138083962855 重庆神盾水泥实业有限公司除尘系统改造方案设计 换使电机正常运转，同时黄灯熄灭红灯亮。按停止按钮，电动机停工作。手动操作：合上刀开关，绿色指示灯亮，将转换开关旋至手动位置上，按起动按钮，电机开始起动，绿灯熄灭，黄灯亮，待电机转速接近同步转速时按运转按钮，电机开始正常工作，同时黄灯熄灭红灯亮。按停止按钮，电机停止工作。 4、除尘系统 4.1、立窑除尘系统 4.1.1、立窑烟气性质及除尘设备的选择 立窑烟气具有含尘浓度高、波动大，粉尘性质变化频繁，含湿量变化范围大，烟气中含有腐蚀性气体等特点，这给立窑烟气的除尘带来极大的困难，立窑，尤其是西南地区立窑由于燃煤煤质变化大，其烟气性质与废气量均有变化。重庆金盘山水泥有限公司原煤及生产工艺中原料分析如下： （1）原煤：水份：0.93挥发份： 14.62灰份： 30.26固定碳：52.35sio2：51.06fe2o3： 8.52al2o3： 29.1cao： 4.21mgo： 1.82so3：0.5 （2）立窑煅烧中生料分析loss： 38.7sio2： 11.87al2o3： 3.78fe2o3： 1.96cao： 38.23 重庆大学重庆毕威环保工程设备有限公司编印电话：023-6888316865112547138083962856 重庆神盾水泥实业有限公司除尘系统改造方案设计 mgo： 1.19so3：0.4 根据该公司燃煤及原料的性质以及该公司煅烧方式、操作水平、管理水平等情况，其废气量可按下列公司计算： q=mvk1k2（273t）/273公式中：q出窑废气量（m3/h）；m立窑的台时产量（kg/h）； v单位熟料废气生成量（nm3/h），该单位可取1.8nm3/h；k1生产不均衡系素，该单位可取1；k2漏风系素，该单位可取1.5。 根据以上分析与计算，重庆金盘山水泥有限公司立窑排出的含尘烟气的特点可总结为表。 立窑烟气特点分析表 立窑窑型工况烟气量标况烟气量m3/hm3/h工况温度露点温度50-20050-55含尘浓度g/nm313.0-23.83.0m60000-7000045000-54000立窑烟气水分在10%以上，露点在45-55，如燃煤中含硫高，其露点还会升高，因而极易产生结露现象。一旦冷凝结露，必然生成酸，加剧了对金属的腐蚀。许多厂家使用的立窑电除尘器、水膜除尘因为腐蚀问题没有解决好，设备失效，而造成投资浪费、粉尘污染依旧。同时立窑烟气中含尘浓度及温度波动范围大、与各厂煅烧工艺有关。含尘烟气的性质随物料特性不同变化较大，这就给除尘设备的使用提出更高要求，给设备的维护管理带来极大的困难。立窑烟气含尘浓度不高，一般为1-10g/m3。烟气粉尘主要是料球干燥中爆球后产生的生料粉，预热带和烧成带飞出的细颗粒，还有在烧成带挥发经预热带冷凝成微细的钾盐颗粒粉尘。 要使立窑废气排放浓度小于50mg/nm3，靠沉降室，旋风除尘器，水除尘器做为终除尘器是不可能的。可行的方案有二个。一是使用袋式除尘器。目前可选用的有玻纤袋式除尘器（分全钢结构及砖混结构）和cd系列长袋脉冲袋式除尘器。玻纤袋式除尘器过滤风速宜小于0.5m/min，脉冲袋式除尘器过滤风速宜小于 重庆大学重庆毕威环保工程设备有限公司编印电话：023-688831686511254713808396285 7 重庆神盾水泥实业有限公司除尘系统改造方案设计 0.8m/min。两类除尘器滤袋的材质都要求耐高温，防油防水，耐水解。二是使用wdj系列电收尘器，其电场数量在4个电场，否则难使颗粒物的排放浓度小于50mg/nm3。三种除尘设备的比较如下：1）、主要技术指标 项目玻纤袋式除尘器1）除尘效率很高，可达99.99%以上。2）适应力强，能处理不同类长袋脉冲除尘器1）除尘效率很高，可达99.99%以上。2）适应力强，能处理不同类型的颗粒物，特别对电除尘器不易捕集的高比电阻尘粒亦很有效。3）适应的浓度范围大，对烟气流速的变化也具有一定的稳定性。4）结构简单，内部无复杂结构。运行管理方便。1）设备阻力大，本体阻力约8001500pa。1）设备庞大，占地面积大。2）需要高压直流电源静电除尘器（4电）1）除尘效率较高，可达99%以上。2）压力损失小，本体阻力约100pa200pa。3）技术成熟，应用广泛。优型的颗粒物，特别对电除尘器不易捕集的高比电阻尘粒亦技点很有效。术比较3）技术成熟，滤料已经国产化。滤料成本低4）结构简单，内部无复杂结构。运行管理方便。5）使用范围广1）设备阻力大，本体阻力约8001500pa。缺2）对烟气流速的变化适应性2）新产品，滤料依赖进口，系统，一次性投资费用高。3）对煤种变化较敏感，除尘效率受飞灰电阻影响大。4）制造、安装及运行管理水平要求高。差，其滤速小于0.5m/min。滤袋成本高。点3）设备占地面积大。 2）、主要经济指标（以。 3.013m立窑为例） 项目玻纤袋式除尘器长袋脉冲除尘器静电收尘器（四电场）设备占地（m2）设备投资（万元）引风机功率（kw）年耗滤料费用7790903.83585908.79612575重庆大学重庆毕威环保工程设备有限公司编印电话：023-6888316865112547138083962858 重庆神盾水泥实业有限公司除尘系统改造方案设计 设备本省电耗（kw）11.77.545值得一提的是。重庆大学于2008年初对四川和重庆的已经投产的立窑除尘设备进行调查，发现没有一家立窑电除尘器能够正常运行（如壁山鞍子水泥厂），而正常运行的都是玻纤袋式除尘器，这些设备中，有全钢结构的（如广安水泥厂），也有砖混结构的（如重庆富皇水泥集团公司）。这些钢结构除尘器大都投资大、设备运行维护成本高、使用寿命断。相反，砖混结构除尘器克服了钢结构除尘器的不足。cd型长袋除尘器在早期也得到了运用，但由于其布袋适应温度范围有限，需要操作工按温度来操作立窑加料，提火等，从而不适应现有立窑水泥厂的实情而不再采用。 因此，从技术经济指标及产品成熟度看，本报告拟采用lfsf（z）系列砖混结构玻纤袋式除尘器。该类除尘器的主要工作原理如下： lfsf（z）新型立窑砖混结构玻纤袋式除尘器采用上进气方式，在系统引风机作用下，立窑烟气由进风管进入滤室的滤袋中，部分粗颗粒粉尘在重力的作用直接落入灰斗，减少了粗颗粒粉尘对滤袋的磨损；因进风管道内的导流板对气流起到均匀分配的作用，从而保证了每个小袋室气流分布均匀、压降平衡，这些都有利于提高滤袋的使用寿命。 lfsf（z）新型立窑砖混结构袋式除尘器正常“过滤状态”时，含尘气体在引风机的负压作用下吸入进风总管，通过导流板的作用进入每个小袋室，均匀地通过花孔板，含尘气体涌入滤袋，大量粉尘被滞留在滤袋上，而气流则透过滤袋得到净化，净化后的气流通过排风管道进入引风机，然后排入大气中。 除尘器运行一段时间后，滤袋内表面附着的粉尘层增厚，除尘器的运行阻力上升，当除尘器运行阻力有一定值后，就需要对滤袋清灰。清灰主要是通过反吹风机、提升换向阀等机构的动作来完成反吹清灰过程。首先使反吹风机启动，然后在关闭排风口的同时打开反吹风喷口，在彻底切断过滤气流的情况下，通过反吹风机鼓入的空气，改变滤袋内外的压差，滤袋由“膨胀”状态到“缩瘪”状态，从而剥离滤袋内表面上附着的粉尘层。经过一段时间后，开启提升换向阀，在打开排风口的同时关闭反吹风喷口，使滤袋重新“膨胀”，进入正常运行状态，此时除尘器的运行阻力下降至规定的下限值，该小袋室又投入正常运行。反吹清 重庆大学重庆毕威环保工程设备有限公司编印电话：023-6888316865112547138083962859 重庆神盾水泥实业有限公司除尘系统改造方案设计 灰过程是分室轮流进行的，不影响除尘器的正常工作。定时清灰是按时间，小袋室依次轮流清灰、清灰时间、次数、周期等可根据工况选择。 lfsf（z）新型立窑砖混结构玻纤袋式除尘器采用。负压操作、上部进气方式、自动控制分室反吹清灰及温度自动检测等项新技术，使立窑袋式除尘器能在立窑除尘过程中，高效、稳定运行。该设备可不停机分室检修，操作简单、可靠，运行费用低，是目前国内机立窑烟气除尘的理想设备。 4.1.2、立窑烟气治理工艺流程及技术保障1）、工艺方案 沉降室蝶阀烟囱玻纤布袋除尘器立窑主风机螺运机 该工艺流程的基本工作原理是。立窑烟气先经过调节阀门控制后进入混合室混合，含尘烟气温度即相对稳定，再由砖混结构除尘器顶部的均风槽进入除尘器，均匀的分向各室。其他原理同上。2）、技术保障措施、除尘器的保温措施 除尘器的进风管道、砖混结构本体及灰斗等均采用有效的保温措施，尽 重庆大学重庆毕威环保工程设备有限公司编印电话：023-688831686511254713808396285 10 重庆神盾水泥实业有限公司除尘系统改造方案设计 4.4、立窑下料及熟料破碎除尘系统 该除尘系统实际有二个产尘点，一是立窑下料口，二是熟料破碎。目前其林公司已经将该处进行了相对密封，导致了事实上的一个产尘点。其治理思路是： 4.2.1、新建抽风管道，从密封罩处开孔进行抽风； 4.2.2、在行人通道的一侧安装lfgm32-6气箱脉冲袋式除尘器和引风机，排气筒及连接管道；除尘设备特点同上。 4.2.3、新建除尘器和风机土建基础。该除尘系统的工艺流程图如下： 出风管道进风管道吸尘装置 排气筒lfgm32-6除尘器除尘器支架风机设备基础卸灰阀除尘设备收集的粉尘经小车运输至指定地点 该除尘系统主要技术指标：该套除尘系统处理风量13000m3/h；系统阻力经计算为：2600pa（计算公式见第三部分）。 4.5、提升机至熟料仓下料除尘系统 该除尘系统比较简单，仅仅收集提升机小料时由于落差而产生的杨尘，其治理思路是： 4.3.1、在落差处建一个吸尘罩和抽风管道； 4.3.2在落差处附近安装一台hmc-48脉冲单机袋式除尘器，除尘系统引风机直接安装在除尘器上部侧端； 4.3.3新建除尘器土建基础，并埋预埋件。 其工艺流程如下： 重庆大学重庆毕威环保工程设备有限公司编印电话：023-688831686511254713808396285 16 重庆神盾水泥实业有限公司除尘系统改造方案设计 400顶部固定吸尘罩小车固定导流吸尘罩该除尘系统处理风量为：3500m3/h，系统阻力为1800pa。 4.6、水泥磨“电改袋”除尘系统4.6.1、具体改造思路 1）、保留原有电除尘器外壳筒体及灰斗，撤出高压电源，芒刺线及顶盖；2）、改变进风口方式，进风从灰斗进风，其出风口方式不做变更；3）、新增多孔板和顶部检修门； 4）、新增滤袋及骨架，气包（含压力表及安全阀），脉冲阀，喷吹管，程序控制仪； 5）、新增一台引风机，代替原有小风机；5）、新增气源设备-小型空气压缩机。 4.6.2、改造后设备的基本原理 改造后的hyg型袋式除尘器采用下进气方式，含尘烟气由进风管进入灰斗后进入过滤室，部分粗颗粒粉尘在重力的作用直接落入灰斗，减少了粗颗粒粉尘对滤袋的磨损；因进风管道内的导流板对气流起到均匀分配的作用，从而保证了每个滤袋气流分布均匀、压降平衡，这些都有利于提高滤袋的使用寿命。 袋式除尘器也称为过滤式除尘器，是一种干式高效除尘器，它是利用纤维编制物制作的袋式过滤元件来捕集含尘气体中固体颗粒物的除尘装置。其作用原理是尘粒在绕过滤布纤维时因惯性力作用作重庆大学重庆毕威环保工程设备有限公司编印电话：023-688831686511254713808396285 17 卸料口进风口b-b放大bbaa出风口a-a放大入圆库 重庆神盾水泥实业有限公司除尘系统改造方案设计 用与纤维碰撞而被拦截。细微的尘粒（粒径为1微米或更小）则受气体分子冲击（布朗运动）不断改变着运动方向，由于纤维间的空隙小于气体分子布朗运动的自由路径，尘粒便与纤维碰撞接触而被分离出来。其工作过程与滤料的编织方法、纤维的密度及粉尘的扩散、惯性、遮挡、重力和静电作用等因素及其清灰方法有关。滤布材料是布袋除尘器的关键；性能良好的滤布，除特定的致密度和透气性外，还应有良好的耐腐蚀性、耐热性及较高的机械强度。耐热性能良好的纤维，其耐热度目前已可达到250350oc。 袋式除尘器按其清灰方式的不同可分为。振动式、气环反吹式、脉冲式、声波式及复合式等五种类型。其中脉冲反吹式根据反吹空气压力的不同又可分为高压脉冲反吹和低压脉冲反吹两种。脉冲清灰袋式除尘器由于其脉冲喷吹强度和频率可进行调节，清灰效果好，是目前世界上最为广泛应用的除尘装置。 如图所示为脉冲反吹布袋除尘器原理图，含尘气体从袋式除尘器入口进入后，通过烟气分配装置均匀分配进入滤袋，当含尘气体穿过滤袋时，粉尘即被吸附在滤料上，而被净化的气体则从滤袋内排除。当吸附在滤料上的粉尘达到一定厚度时，电磁阀开启，喷吹空气从滤袋出口处自上而下与气体排除的相反方向进入滤袋，将吸附在滤袋外表面的粉尘清落至下面的灰斗中。 脉冲反吹布袋除尘器由滤袋组件、导流装置、脉冲喷吹系统、出灰系统、控制系统、箱体等组成。含尘气体由导流管进入过滤室，在导流装置的作用下，大颗粒粉尘分离后直接落入灰斗、其余粉尘随气流均匀进入各仓室过滤区，过滤后的洁净气体透过滤袋经上箱体、提升阀、排风管排出。随着过滤工况的进行，当滤袋表面积尘达到一定厚度时，由清灰控制装置（差压或定时、自动或手动控制）按设定程序关闭提升阀，控制当前单元离线，并打开电磁脉冲阀喷吹，抖落滤袋上的粉尘。落入灰斗中的粉尘经由卸灰阀排出后，利用输灰系统送出。 4.6.3、改造后设备的优点 1）、性能方面 除尘效率高，可以永久保证粉尘排放浓度在30mg/m3以下。 单元组合形式，内部结构简单、附属设备少，投资省，技术要求也没有电除尘器那样高，无须专设操作工。 能捕集比电阻高，电除尘难以捕集回收的粉尘。 重庆大学重庆毕威环保工程设备有限公司编印电话：023-68883168651125471380839628518 重庆神盾水泥实业有限公司除尘系统改造方案设计 袋式除尘器性能稳定可靠，对负荷变化适应性好，运行管理简便，特别适宜捕集细微而干燥的粉尘，所收的干尘便于处理和回收利用。除尘器不需要增加占地面积，其占地面积也较小。 自动化程度较高，对除尘系统所有设备均设有检测报警功能，对操作人员要求较低、操作维护人员的劳动强度较低。 2）、可靠性 能长期保证30mg/m3的粉尘排放浓度。不受入口粉尘浓度、比电阻的影响。主要配套件-滤料的使用寿命达30000小时以上（大于2年）。主要配套件-电磁脉冲阀的使用寿命达100万次以上（约2年）。主要维护工作-滤袋更换仅需两人就能执行。 3）、维修方便性 一旦发生故障，能及时从控制系统获得报警及指示。故障检修均在机外执行，无须进入除尘器内部。 日常维护中对破损滤袋能进行封闭措施（滤袋破损率在5%以下时），以便进一步减少日常工作量。4）、其他方面 滤袋以弹性涨圈与多孔板（花板）接口，密封性能和牢固性能非常好；且安装和卸出很方便。 滤袋选用国内一流的bwf公司滤料精心制造，在正常情况下，其寿命大于2年。该设备结构简单，运动部件少，维修方便；所选气缸为台湾亚德客产品，XX市场可随时购买其配件;所选脉冲阀为上海产，配件购买方便。 该设备清灰为强力离线清灰，清灰、过滤、沉降分别进行，并实现三状态；清灰无二次扬尘，效果远远好于反吹风清灰（弱力清灰）。 控制技术为单片机定时自动控制，精确度高，开起后不需专人管理。 4.7、水泥罐除尘系统 在正压的作用下，水泥被输入至水泥罐，由于水泥罐内为正压，一旦罐密封不严，粉尘将四处外溢，导致污染环境。因此有必要在罐顶安装一台单机袋式除尘器进行抽风，使罐内形成负压，防止粉尘外溢。同时抽出的风经除尘器过滤后 重庆大学重庆毕威环保工程设备有限公司编印电话：023-68883168651125471380839628519 重庆神盾水泥实业有限公司除尘系统改造方案设计 达标排放至大气中。其基本思路是。 4.5.1在罐顶开一个通风口，并建设吸尘罩和抽风管道； 4.5.2在通风口附近新建一台hmc-96脉冲单机袋式除尘器； 4.5.3新建除尘设备土建基础。 该除尘系统的工艺流程同4.3提升机下料口除尘系统。其系统基本参数为：处理风量：5000m3/h；系统阻力1800pa。 4.8、包装机除尘系统 包装机在进行水泥包装时会产生很大的杨尘，有必要对之进行治理，具体思路是： 4.6.1在包装机旁新建吸尘罩和抽风管道； 4.6.2在包装机房三楼屋顶建设一套lfgm64-5气箱脉冲袋式除尘器和引风机系统； 4.6.3新建除尘设备基础和风机基础。 该套系统的工艺流程同4.1，其系统主要技术参数为：处理风量：23000m3/h；系统全压：3200pa。 5、设备选型 5.1、立窑烟气除尘系统的设备选型5.1.1、除尘设备选型 1）、型号名称：lfsf（z）400-27砖混结构玻纤袋式除尘器2）、主要技术参数：项目处理风过滤面滤袋数过滤风速阻力除尘效使用温度量（m3/h）积（m2）量（条）（m/min）（pa）率（）（）参数240000800017600.5170099.92803）、除尘设备总图附后。 5.1.2、引风机的选型 1）、型号名称：y4-7320d型离心锅炉引风机2）、主要技术参数 重庆大学重庆毕威环保工程设备有限公司编印电话：023-688831686511254713808396285 20 重庆神盾水泥实业有限公司除尘系统改造方案设计 项目流量（万m3/h）全压（kpa）电机型号电机功率使用温度（）250参数17.7242.23.3y355-82505.2、生料磨废气治理系统主要设备选型5.2.1、除尘设备选型 1）、型号名称：wdj10-2静电除尘器2）、主要技术参数： 项目处理风量（m3/h）120000断面积（m2）10电场数电场风速阻力除尘效使用温重量（个）（m/min）20.8（pa）率（）度（）（t）30099250295.2.2、引风机的选型 1）、型号名称：y4-728c型离心通风机。2）、主要技术参数 项目1流量（万m3/h）全压（kpa）2.53.182电机型号y180l-2电机功率使用温度（）30250 5.3、原料破碎除尘系统的设备选型5.3.1、除尘设备选型 5.3.1.1、型号规格：lfgm32-5气箱脉冲袋式除尘器5.3.1.2、主要技术参数 序号12345678项目规格型号安装方式处理风量设备阻力过滤风速过滤面积气布比滤袋规格单位m3/hpam/minm2m3/min/m2mm参数lfgm32-5室外11500120017701.21551.2130245021 重庆大学重庆毕威环保工程设备有限公司编印电话：023-688831686511254713808396285 重庆神盾水泥实业有限公司除尘系统改造方案设计 9101112131415161718192021222331滤袋材质滤袋数量袋滤器分仓室数单室滤袋数量设计除尘效率保证除尘效率进口含尘浓度出口含尘浓度进口烟气温度除尘器漏风率清灰方式脉冲阀规格卸灰阀数量卸灰阀型式设备重量外形尺寸条室条%g/nm3mg/nm3%寸台tmm550g/m2涤纶针织毡16053299.9899.9450501205脉冲清灰1.5寸直角阀1重锤式双层翻板阀4.4见总图 5.3.2、引风机选型5.3.2.1、风机型号：4-728c5.3.2.2、流量：19648-25240m3/h5.3.2.3、全压：3143-3032pa5.3.2.4、转速：1800r/min5.3.2.5、电机型号：y200l125.3.2.6、电机功率：15kw5.3.3、空压机选型 5.3.3.1、流量： 1.08m3/min； 5.3.3.2、压力：57kg； 5.4、立窑下料口、熟料破碎除尘系统的设备选型5.4.1、除尘设备选型 5.4.1.1、型号规格：lfgm32-6气箱脉冲袋式除尘器 重庆大学重庆毕威环保工程设备有限公司编印电话：023-68883168651125471380839628522 重庆神盾水泥实业有限公司除尘系统改造方案设计 5.4.1.2、主要技术参数 序号123456789101112131415161718192021222331项目规格型号安装方式处理风量设备阻力过滤风速过滤面积气布比滤袋规格滤袋材质滤袋数量袋滤器分仓室数单室滤袋数量设计除尘效率保证除尘效率进口含尘浓度出口含尘浓度进口烟气温度除尘器漏风率清灰方式脉冲阀规格卸灰阀数量卸灰阀型式设备重量外形尺寸单位m3/hpam/minm2m3/min/m2mm条室条%g/nm3mg/nm3%寸台tmm参数lfgm326室外13400120017701.21861.21302450550g/m2涤纶针织毡19263299.9899.9450501205脉冲清灰3/2寸直角阀1重锤式双层翻板阀5.4见总图 5.4.2、引风机选型 5.4.2.1、风机型号：5486.3c5.4.2.2、流量：14821-17516m3/h5.4.2.3、全压：3025-2403pa5.4.2.4、转速：2800r/min5.4.2.5、电机型号：y180m2 重庆大学重庆毕威环保工程设备有限公司编印电话：023-688831686511254713808396285 23 重庆神盾水泥实业有限公司除尘系统改造方案设计 5.4.2.6、电机功率：22kw5.4.3、空压机选型 5.4.3.1、流量：0.52m3/min； 5.4.3.2、压力：57kg； 5.5、提升机至熟料仓下料除尘系统的设备选型5.5.1、除尘设备选型 5.5.1.1、型号规格：hmc-48脉冲单机袋式除尘器5.5.1.2、主要技术参数 序号12345678910111213141516171819202122项目规格型号安装方式处理风量设备阻力过滤风速过滤面积气布比滤袋规格滤袋材质滤袋数量袋滤器分仓室数单室滤袋数量设计除尘效率保证除尘效率进口含尘浓度出口含尘浓度进口烟气温度除尘器漏风率清灰方式脉冲阀规格卸灰阀数量卸灰阀型式单位m3/hpam/minm2m3/min/m2mm条室条%g/nm3mg/nm3%寸台参数hmc-48a室外320012001.2361.51302000550g/m2涤纶针织毡4814899.9899.9450501205脉冲清灰1寸直角阀4重锤式双层翻板阀重庆大学重庆毕威环保工程设备有限公司编印电话：023-68883168651125471380839628524 重庆神盾水泥实业有限公司除尘系统改造方案设计 2331设备重量外形尺寸tmm1.62见总图 5.52、引风机选型 5.5.2.1、风机型号：4-723.6a5.5.2.2、流量：3400m3/h5.5.2.3、全压：1400pa5.5.2.4、转速：2900r/min5.5.2.5、电机型号：y100l25.5.2.6、电机功率：3kw5.5.3、空压机选型利用其他设备的气源。 5.6、水泥磨“电改袋“除尘系统的设备选型5.6.1、除尘设备选型 5.6.1.1、型号规格：hyg-21脉冲袋式除尘器5.6.1.2、主要技术参数项目处理风量（万m3/h）滤料面积（m2）室数（个）脉冲阀数3/2寸（个）滤袋个数（条）过滤风速（m/min）设备阻力（pa）最高温度（度）排放浓度（mg/m3）滤袋规格（mm）滤料材质hyg-21型脉冲除尘器1.419518801.21200150012030。1306000500g/m2防油防水涤纶针织毡重庆大学重庆毕威环保工程设备有限公司编印电话：023-68883168651125471380839
