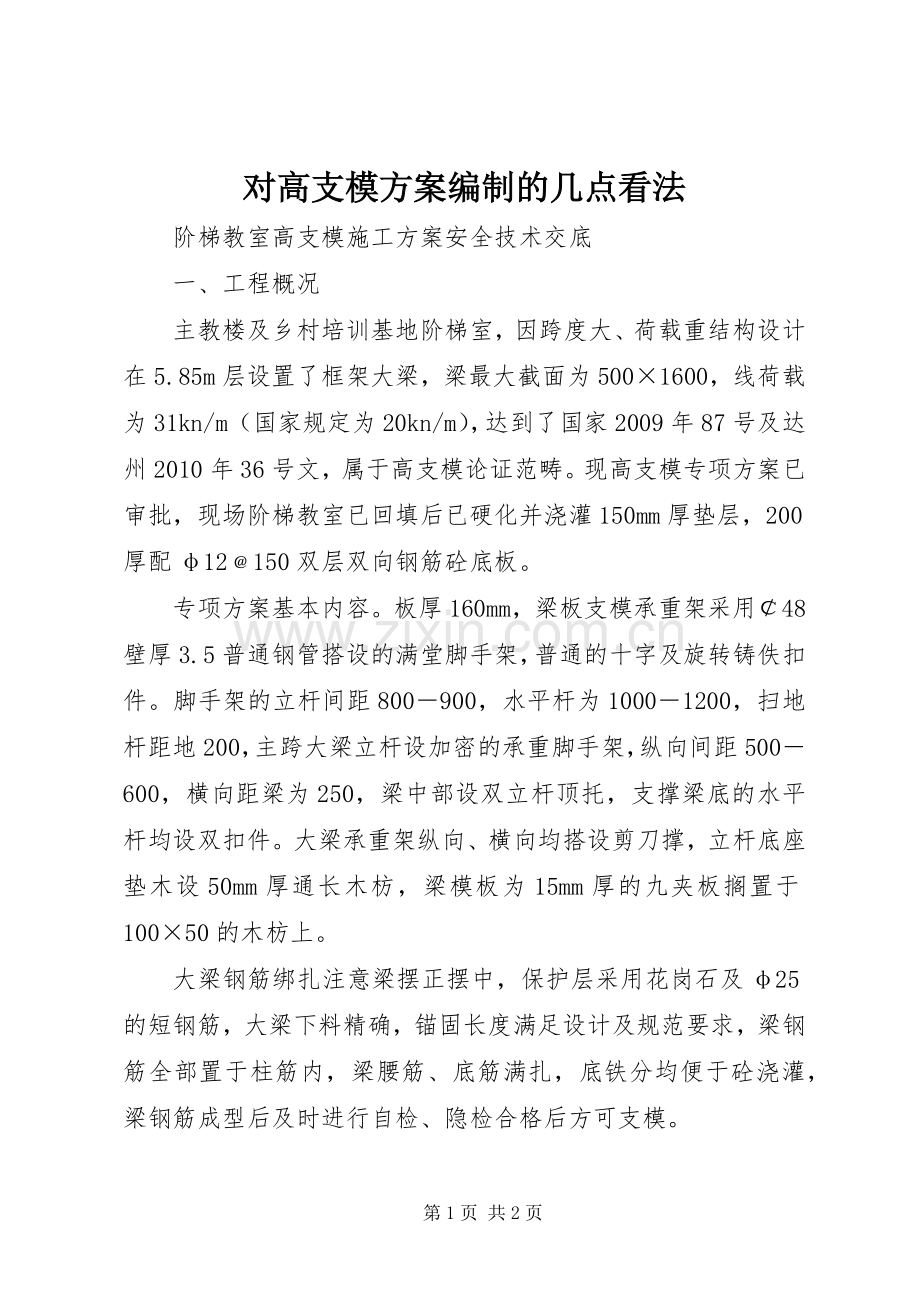

对高支模方案编制的几点看法
阶梯教室高支模施工方案安全技术交底
一、工程概况
主教楼及乡村培训基地阶梯室，因跨度大、荷载重结构设计在5.85m层设置了框架大梁，梁最大截面为500×1600，线荷载为31kn/m（国家规定为20kn/m），达到了国家2009年87号及达州2010年36号文，属于高支模论证范畴。现高支模专项方案已审批，现场阶梯教室已回填后已硬化并浇灌150mm厚垫层，200厚配φ12﹫150双层双向钢筋砼底板。
专项方案基本内容。板厚160mm，梁板支模承重架采用￠48壁厚3.5普通钢管搭设的满堂脚手架，普通的十字及旋转铸佚扣件。脚手架的立杆间距800－900，水平杆为1000－1200，扫地杆距地200，主跨大梁立杆设加密的承重脚手架，纵向间距500－600，横向距梁为250，梁中部设双立杆顶托，支撑梁底的水平杆均设双扣件。大梁承重架纵向、横向均搭设剪刀撑，立杆底座垫木设50mm厚通长木枋，梁模板为15mm厚的九夹板搁置于100×50的木枋上。
大梁钢筋绑扎注意梁摆正摆中，保护层采用花岗石及φ25的短钢筋，大梁下料精确，锚固长度满足设计及规范要求，梁钢筋全部置于柱筋内，梁腰筋、底筋满扎，底铁分均便于砼浇灌，梁钢筋成型后及时进行自检、隐检合格后方可支模。

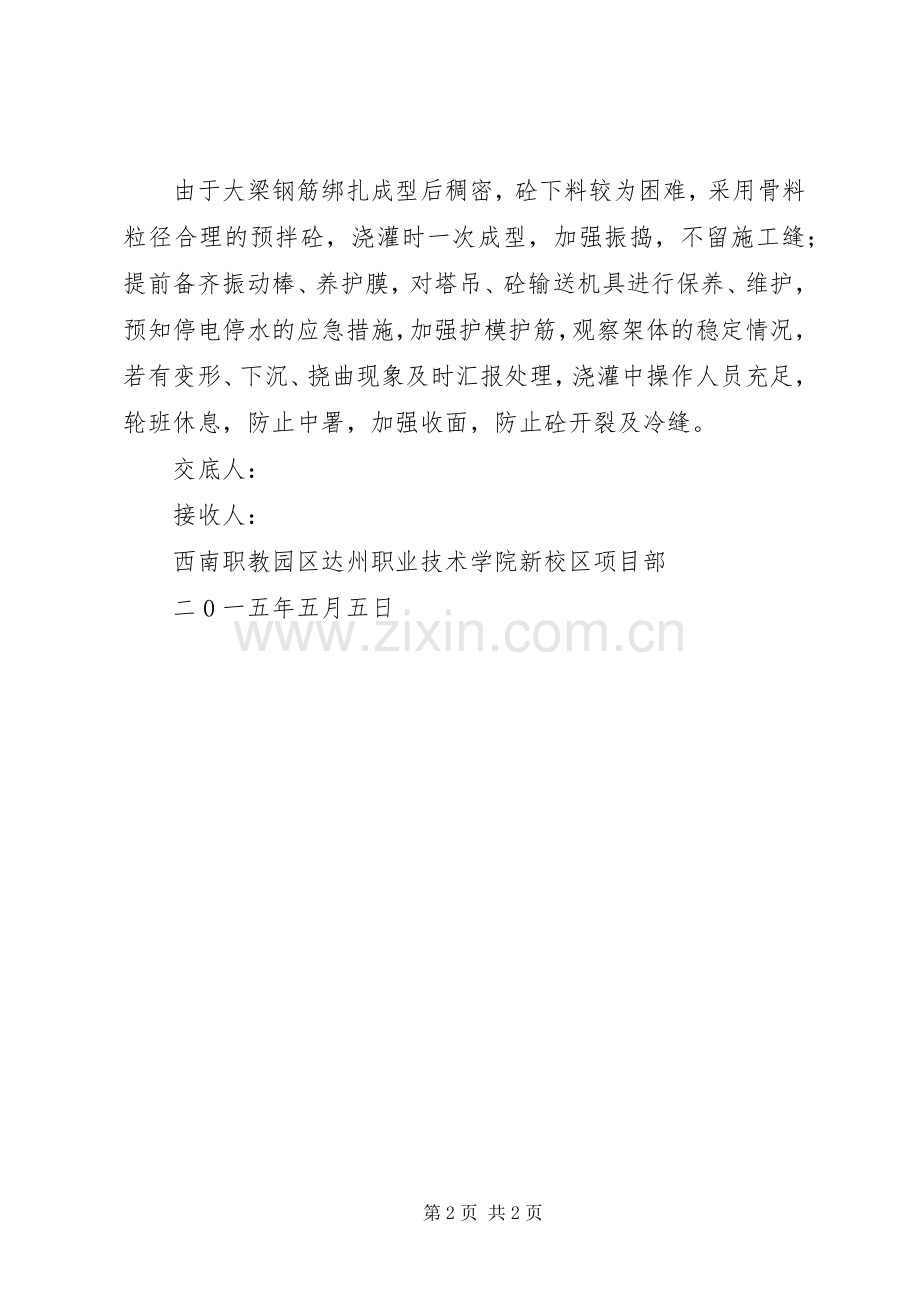

由于大梁钢筋绑扎成型后稠密，砼下料较为困难，采用骨料粒径合理的预拌砼，浇灌时一次成型，加强振捣，不留施工缝；提前备齐振动棒、养护膜，对塔吊、砼输送机具进行保养、维护，预知停电停水的应急措施，加强护模护筋，观察架体的稳定情况，若有变形、下沉、挠曲现象及时汇报处理，浇灌中操作人员充足，轮班休息，防止中署，加强收面，防止砼开裂及冷缝。
交底人：
接收人：
西南职教园区达州职业技术学院新校区项目部
二0一五年五月五日
