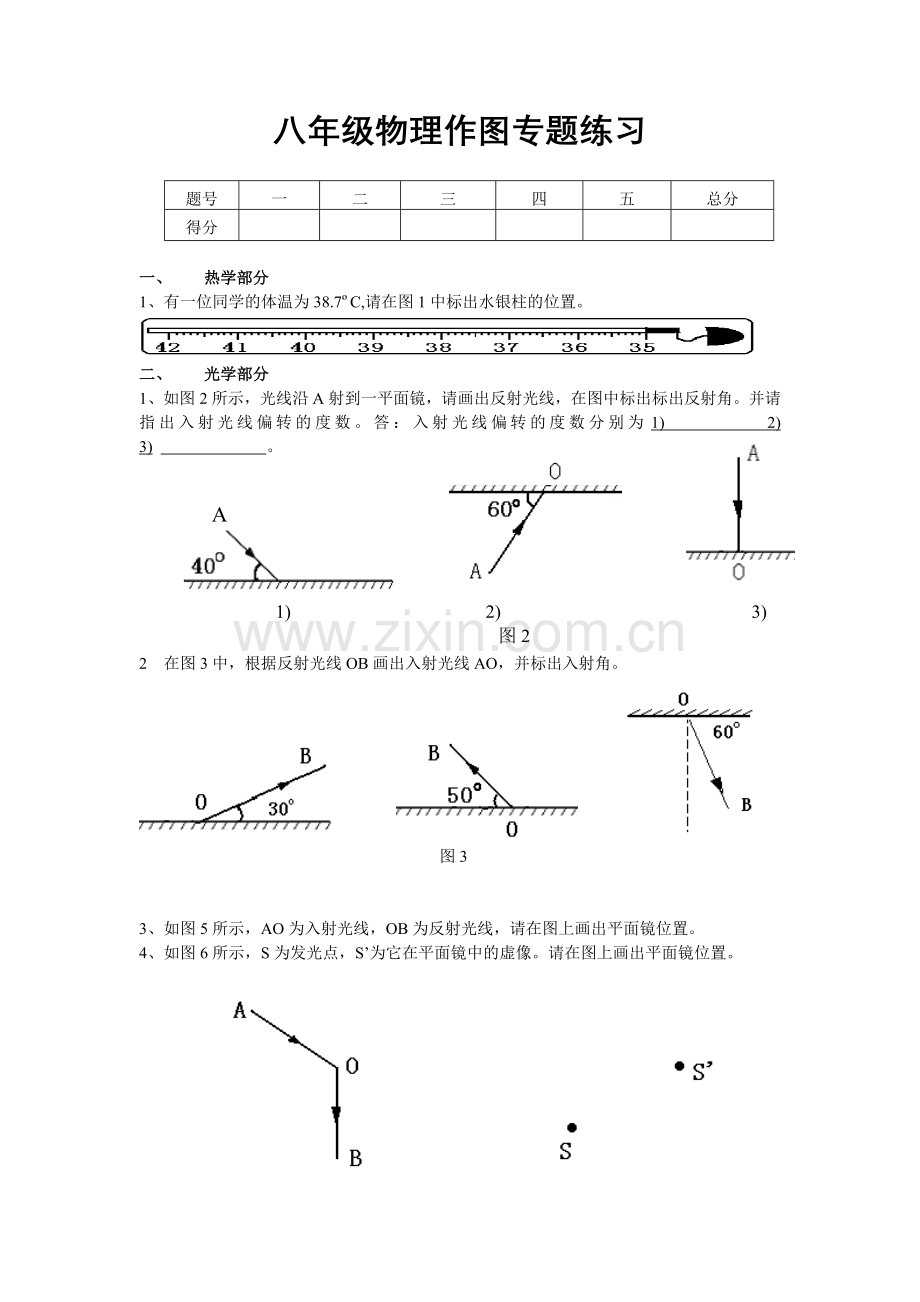

八年级物理作图专题练习
题号
一
二
三
四
五
总分
得分

一、 热学部分
1、有一位同学的体温为38.7ºC,请在图1中标出水银柱的位置。

二、 光学部分

1) 2) 3)
图2

1、如图2所示，光线沿A射到一平面镜，请画出反射光线，在图中标出标出反射角。并请指出入射光线偏转的度数。答：入射光线偏转的度数分别为1) 2) 3) 。

A

2 在图3中，根据反射光线OB画出入射光线AO，并标出入射角。

图3

3、如图5所示，AO为入射光线，OB为反射光线，请在图上画出平面镜位置。
4、如图6所示，S为发光点，S’为它在平面镜中的虚像。请在图上画出平面镜位置。

图5 图6

A
B
A
B
A
B
A
B
5 请用对称法画出图7中物体在平面镜中的像。

图7
6、如图8，AB是由点光源S发出的一个入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S点的位置。
7、如图9，S是平面镜前一点光源，请在图中画出能在平面镜中看到S点的像的范围。
8、如图10所示，太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，请通过作图确定平面镜的位置，镜面与水平面所成角的度数应等于____。

图8 图9 图10 图11
9、如图11，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线。
10、如图12所示，光线从水中射入空气，试画出折射光线的大致方向，标出折射角。
11、如图13所示，光线从空气中射入水中，试画出折射光线的大致方向。

图12 图13
12、如图14所示是光从水中的A点射向空气的两条光线,请在图中画出对应的折射光线,要求光线的传播方向大致合理.

· 图14
13、根据凸透镜和凹透镜的性质,完成以下光路图
F
F

F
F

F
F
F
F

图15
14 据图16中各图光线通过透镜前后的方向，画出适当的透镜。

F
F

F
F

图16

15 在图17各图中，根据已给出的入（出）射光线及透镜的类型，分别画出它们的出（入）射光线。

（a） (b)

(c) (d)
图17
16、 一束光线经某光学元件后的出射光线如图18所示，请在方框内画出你所学过的两种光学元件。

图18
17、物体AB放在凸透镜前距光心1.5f处，请在图19中画出AB的像A’B’，要求表示出像的大致位置及像的性质。
BA
A

图15
18、在图20中的凸透镜主轴上，画出物体AB（用 表示）和它的像A’B’，使之成为一个照相机的成像示意图

图20
19 (08蚌埠二中)如图7所示，一人从A处出发到河岸边提水送到B处，请画出
他行走的最短路程，并简述理由。

20（08江苏连云港）（1）如图（甲）所示，S是点光源，S′是S通过一个平面镜所成的像，请作出平面镜的位置及一条入射光线和对应的反射光线（注意箭头和虚、实线）。

21（08江苏扬州）如图12所示，OO’为凸透镜的主光轴，S’为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图。

22)（08湖北十堰）如图，AB、CD是某一点光源S发出的二条入射光线，请画出它们的反射光线，标出点光源的位置，并完成光路图。

23)如图所示，一激光灯从点S发出的一束射向水面的光，在界面发生发射和折射，折射光线经过P点，请你在图中作出入射光线及其相应的反射光线和折射光线

24)(08湖北恩施) 请在图12中画出物体AB的像A′B′的大概位置。注：要能正确反映像的大小、正倒和虚实，但不需要画光路图
