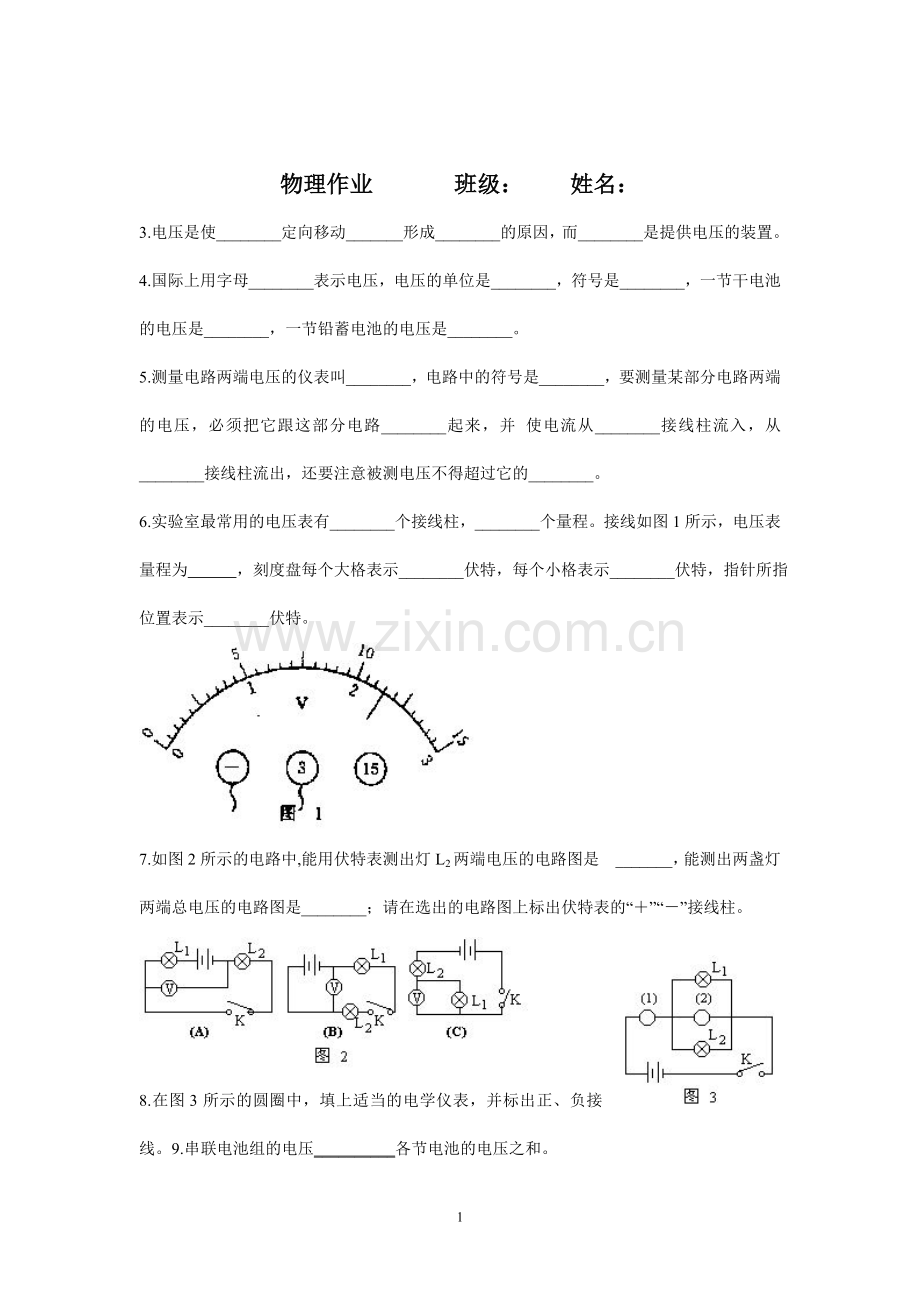

物理作业 班级： 姓名：
3.电压是使________定向移动_______形成________的原因，而________是提供电压的装置。
4.国际上用字母________表示电压，电压的单位是________，符号是________，一节干电池的电压是________，一节铅蓄电池的电压是________。
5.测量电路两端电压的仪表叫________，电路中的符号是________，要测量某部分电路两端的电压，必须把它跟这部分电路________起来，并 使电流从________接线柱流入，从________接线柱流出，还要注意被测电压不得超过它的________。
6.实验室最常用的电压表有________个接线柱，________个量程。接线如图1所示，电压表量程为 ，刻度盘每个大格表示________伏特，每个小格表示________伏特，指针所指位置表示________伏特。 　

7.如图2所示的电路中,能用伏特表测出灯L2两端电压的电路图是　_______，能测出两盏灯两端总电压的电路图是________；请在选出的电路图上标出伏特表的“＋”“－”接线柱。

8.在图3所示的圆圈中，填上适当的电学仪表，并标出正、负接线。9.串联电池组的电压__________各节电池的电压之和。

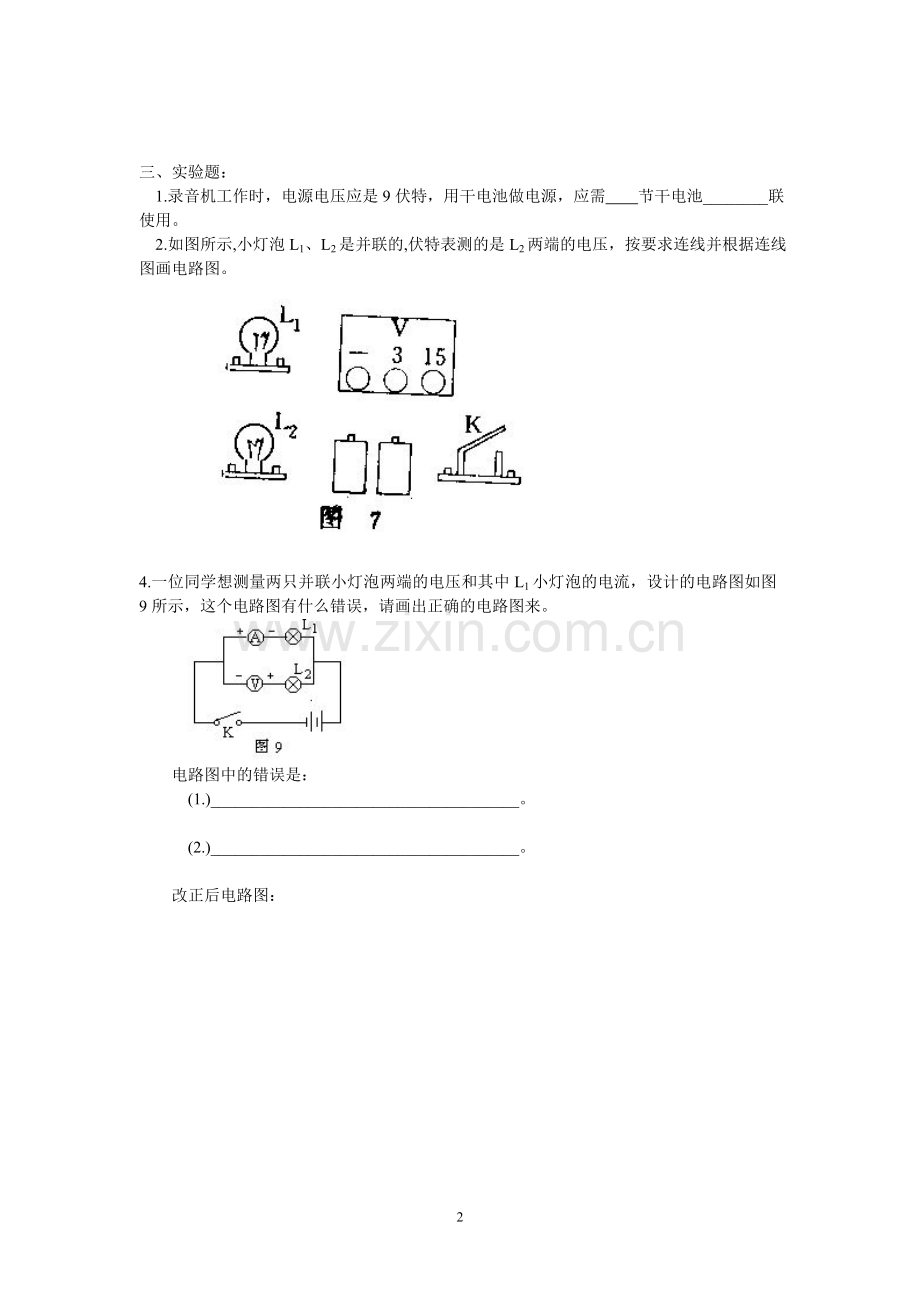

三、实验题：
1.录音机工作时，电源电压应是9伏特，用干电池做电源，应需 节干电池________联使用。
2.如图所示,小灯泡L1、L2是并联的,伏特表测的是L2两端的电压，按要求连线并根据连线图画电路图。

4.一位同学想测量两只并联小灯泡两端的电压和其中L1小灯泡的电流，设计的电路图如图9所示，这个电路图有什么错误，请画出正确的电路图来。

　电路图中的错误是：
(1.)______________________________________。　

(2.)______________________________________。

改正后电路图：　　

第六章 电压练习题答案
一、(每空1分，共39分)

　1.多余的，多余的，电压
　2.多余的正电荷，电源的负极，多余的负电荷，多余的负电荷，
　　电源的正极，多余的正电荷
　3.电荷，移动，电流，电源
　4.U，伏特，V，1.5伏特，2伏特
　5.电压表，伏特表，并联，“＋”，“－”，量程
　6.三，两，0～3V，1，0.1，2.3
　7.(A)，(B)，图略

　9.等于

二、(每题5分，共25分)

　 1.B　 2.D 　3.AC 　4.AC 　5.C

三、(每小题9分，共36分)

　1.6；串
　2.连线图： 　　　　　　　　　　　　　　　　　电路图：

　3.电路图：

　4.电路图：

　(1)安培表“＋”、“－”接线柱接反了
　(2)伏特表和灯L2串联了
