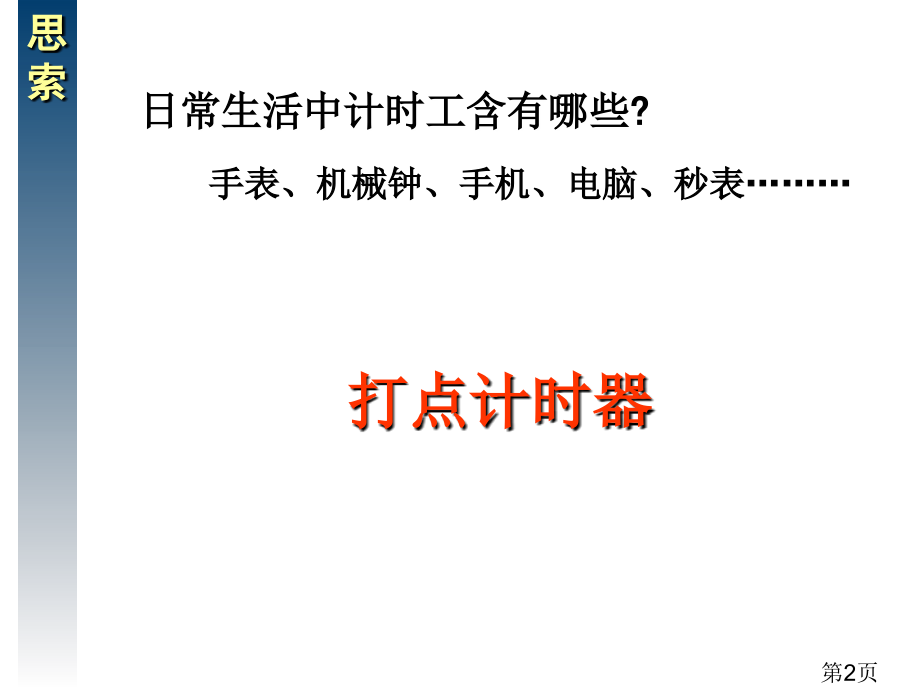

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本幻灯片资料仅供参考，不能作为科学依据，如有不当之处，请参考专业资料。,第一章 运动描述,4、用打点计时器测速度,高一物理组,第1页,思索,日常生活中计时工含有哪些?,手表、机械钟、手机、电脑、秒表,打点计时器,第2页,两种打点计时器,电磁打点计时器,电火花计时器,第3页,一、电磁打点计时器,电磁打点计时器结构,（书本P21图1.4-1试验册P图1-2）,第4页,电磁打点计时器,第5页,1、电磁打点计时器,（1）原理,（2）结构,（3）,工作电压：6V,直流？交流？,第6页,电磁打点计时器,永久磁铁,工作原理：利用线圈电流通断（或反向），永久磁铁以固定频率吸引、释放振片，振片带动振针打点。,电源：,以下,交流电,频率f=50Hz,周期T=0.02s,0A B C D E F G,第7页,江苏泰州二中花洪平,课堂急训,问：电磁打点计时器能够用直流电源吗？,答：不能够，因为用直流电源振片不会上下振动。,问：交流电频率f=50Hz，则每相邻两点间时间间隔？,答：Tf0.02s,问：可不能够用100赫交流电？,答：能够。,假如能够那么相邻两点之间时间间隔为多少？,Tf0.01s,第8页,思索,振片打点频率取决与什么？与纸带运动相关吗？,第9页,二、电火花计时器,电火花计时器结构,（书本P22图1.4-2试验册P5图1-1）,第10页,电火花计时器,（1）结构：,（2）原理：,脉冲电流放电针、墨粉纸盘放电,（3）,工作电压：220V,尖端放电,第11页,共同点与区分,电火花计时器与电磁打点计时器共同点与区分,1.打点方式不一样：,电磁打点计时器：,利用振动振针打点,电火花计时器：,利用火花放电打点,3.振针打点时与纸带接触，会对纸带产生妨碍作用；而火花放电基本不会妨碍纸带运动,电磁打点计时器：,10V以下交流电,电火花计时器：,220V交流电,2.电源电压不一样：,打点频率相同,第12页,三、练习使用打点计时器,打点计时器使用,（试验册P7试验步骤）,1.把打点计时器固定在桌子上。,2.按说明正确安装纸带。,3.,开启电源，用手水平拉动纸带,，纸带上打出一系列点，,随即马上关闭电源,。,4.取下纸带，从能够看清某个点开始，向后数若干点，假如数出n个点，这些点所对应时间为 秒。,5.用刻度尺量出第一个点到第n个点距离。,0.02(n-1),利用公式,v,=,x,/,t,可求出第一个点到第n个点平均速度,第13页,测量瞬时速度试验原理,假如运动物体带动纸带经过打点计时器，在纸带上打下点就统计了物体运动，纸带上点子也对应地表示出了运动物体在不一样时刻位置，研究纸带上各点之间间隔，就能够了解在不一样时间里，物体发生位移和速度大小及其改变，从而了解物体运动情况。,第14页,用打点计时器测量瞬时速度,以下列图在D、G这两 个点时间间隔内，纸带,运动平均速度是多？,可由公式,v=x/t,求出。这个速度能够代表E点瞬时速度。,F,D,x,0.06s,第15页,用打点计时器测量瞬时速度,假如再取包含E点在内DF，那么这两点间平均速度就会更能准确地表示出E点平均速度。,从公式来看，假如距离E点越近，间隔,时间越短，就越靠近E点瞬时速度，不过,对于实际测量来讲，距离过小又会引发较,大测量误差。,第16页,.,0 1 2 3 4 5 6,求平均速度,位置,0,1,2,3,4,X,（m）,t,（s）,v,（m/s）,5,第17页,求瞬时速度,上表中算出V是0，1，2，3，4，5各点附近平均速度，把它们看成计时器打下这些点时瞬时速度，填入下表。点0作为计时开始，,t=0。,位置,0,1,2,3,4,5,t,（,s,）,0,v,（m/s）,第18页,用图象表示速度,第19页,n,0,1,2,3,4,5,V m/s,0.05,0.1,0.2,0.3,0.28,0.28,0 1 2 3 4 5 6 7 8,0.6,0.5,0.4,0.3,0.2,0.1,t/10,-,1,s,v/(ms,-,1,),用图象表示速度示例,第20页,信息反馈,1.对纸带上点迹说法正确是？,A：点迹统计了物体运动时间。,B：点迹在纸带上分布情况反应了物体运动情况。,C：点迹在纸带上分布情况，反应了物体体积和大小。,D：点迹统计了物体在不一样时刻位置和某段时间内位移,(ABD),第21页,2.打出点迹不够清楚原因可能是？,A：电源电压偏低,B：永磁体磁性不足,C：振针位置过高,D：复写纸陈旧,E：振动片不在永磁体中央,3.打出是短线而不是点是什么原因？,原因：振针距离复写纸太近，出现这种情况应该调整一下振针距离复写纸高度，使之增大一些。,(ABCDE),第22页,练习,4,关于纸带应用,以下说法正确是,(),A.用纸带能够较准确地读出时间,B.利用纸带能够较准确地测出某点瞬时速度,C.利用纸带能够较准确地测出某段时间内平均速度,D.为了较准确地测定某点速度,所取对应时间越短越好,AC,第23页,t,3,五、速度I时间图象,0,t,v,t,1,v,1,t,2,v-t,图象中速度正负表示物体运动方向,试分析物体运动情况,第24页,练习,0,t,v,一物体,v-t,图以下所表示，则以下说法正确是,A.物体做曲线运动 B.物体做直线运动,C.物体做往复运动 D.物体一直向一个方向运动,第25页,小结,1.电磁打点计时器和电火花计时器都是统计运动物体在一定时间间隔内位移仪器。,2.,v-t,图象：表示做直线运动物体速度随时间改变规律。,第26页,
